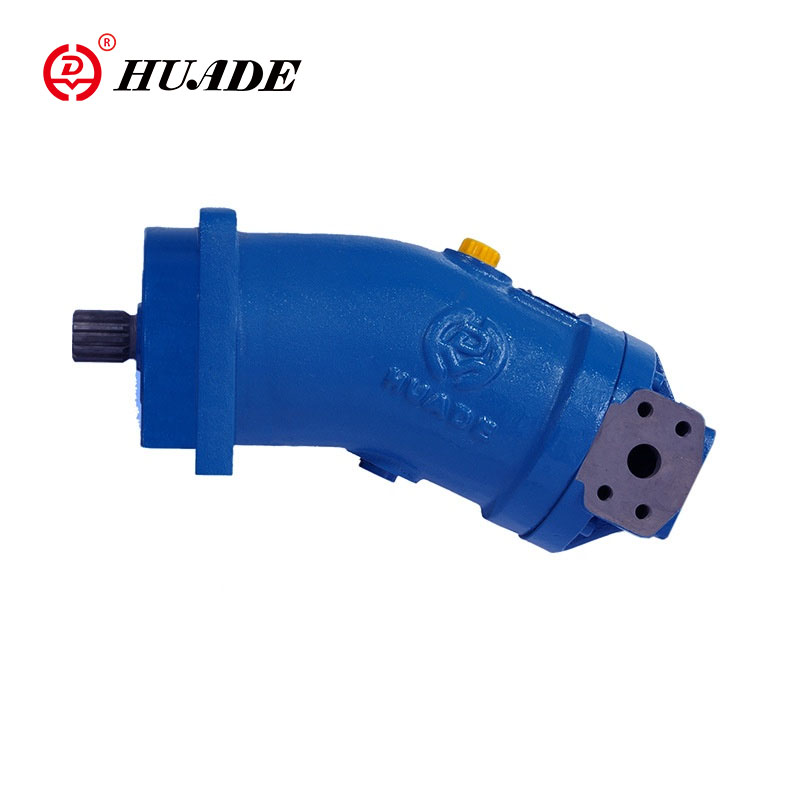

Axial Piston Nakatakdang Pump/Motor A2F

Ang Axial Piston Fixed Pump/Motor A2F A2F ay maaaring magamit bilang alinman sa bomba ng motor sa mga driver ng hydrostatic, sa bukas o saradong circuit. Ito ay axial piston unit ng baluktot na disenyo ng axis na may nakapirming pag -aalis. Kung pinatatakbo bilang isang bomba, ang daloy ng A2F pump ay proporsyonal sa bilis ng drive at pag -aalis. Kung pinatatakbo bilang isang motor, ang bilis ng output ng A2F motor ay proporsyonal sa swept volume at inversely proporsyonal sa pag -aalis. Ang output metalikang kuwintas ay nagdaragdag sa pagbagsak ng presyon sa pagitan ng mataas at mababang mga gilid ng presyon.

Ang parameter ng produkto ng axial piston naayos na pump/motor A2F

• Laki: 10-500
• Peak Pressure: Hanggang sa 40MPa
• Circuit: Para sa bukas o saradong circuit.
• Disenyo: Axial Tapered Piston, Bent Axis Design

▶Presyon ng operating inlet

◆Pump

Minimum na presyon sa mga port a o b

P_abs------ 0.08mA

Sa mga saradong circuit, ang presyon ng feed ay dapat na nasa pagitan ng 0.2MPa at 0.6MPa, depende sa bilis ng bomba at lagkit na haydroliko na likido

◆Motor

Presyon sa port a o b

Nominal pressure pn = 35Mpa

Peak pressure p_Max= 40Mpa

Ang kabuuan ng mga panggigipit sa mga port a at b ay hindi dapat lumampas sa 70MPa (indibidwal na presyon sa magkabilang panig na max. 40MPa)

▶Outlet operating pressure

◆Pump

Nominal pressure --- p_N= 35Mpa

Peak Pressure ----- P._Max= 40Mpa

Presyon ng kaso

▶Pinakamataas na pinapayagan na presyon ng kaso (sa port t)

PABS ---- 0.2Mpa

▶ Saklaw ng temperatura ng langis

t_min---- -25 ℃

t_Max--- +80 ℃

▶ Saklaw ng lagkit

V_min---- (para sa mga shortperiods) 10mm²/s

V_Max--- (para sa mga maikling panahon) 1000mm²/s

▶ Optimum na lagkit ng operating

V_Opt--- 16-36mm²/s

Tampok ng Produkto at Application ng Axial Piston Fixed Pump/Motor A2F

Mga tampok

▶ Mataas na pagganap ng rotary group na may mahusay na napatunayan na spherical control area na may mga pakinabang: self-centering mababang peripheral bilis, mataas na kahusayan.

▶ Malakas na pag -ikot ng mga bearings ay nagtitiis ng mahabang buhay ng serbisyo.

▶ Drive shaft na may kakayahang mag -ampon ng pag -load ng radial.

▶ ISO mounting flange, uniporme para sa nakapirming pag -aalis.

▶ Mga bomba/motor at variable na motor mula sa laki 55.

▶ Maaaring magamit kasabay ng apoy-lumalaban sa likido.

▶ Mababang henerasyon ng mga ingay.

Application

Ang Axial Piston Fixed Pump/Motor A2F ay malawakang ginagamit sa makinarya ng engineering, makinarya ng karbon, makinarya ng agrikultura, kagamitan sa metalurhiko, mga tool sa makina, atbp.
