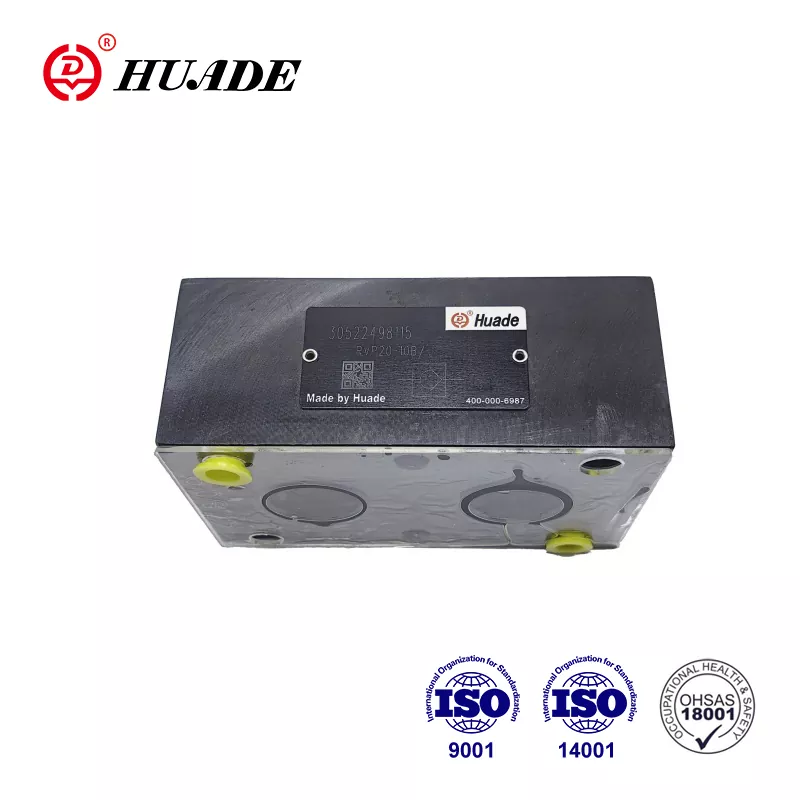

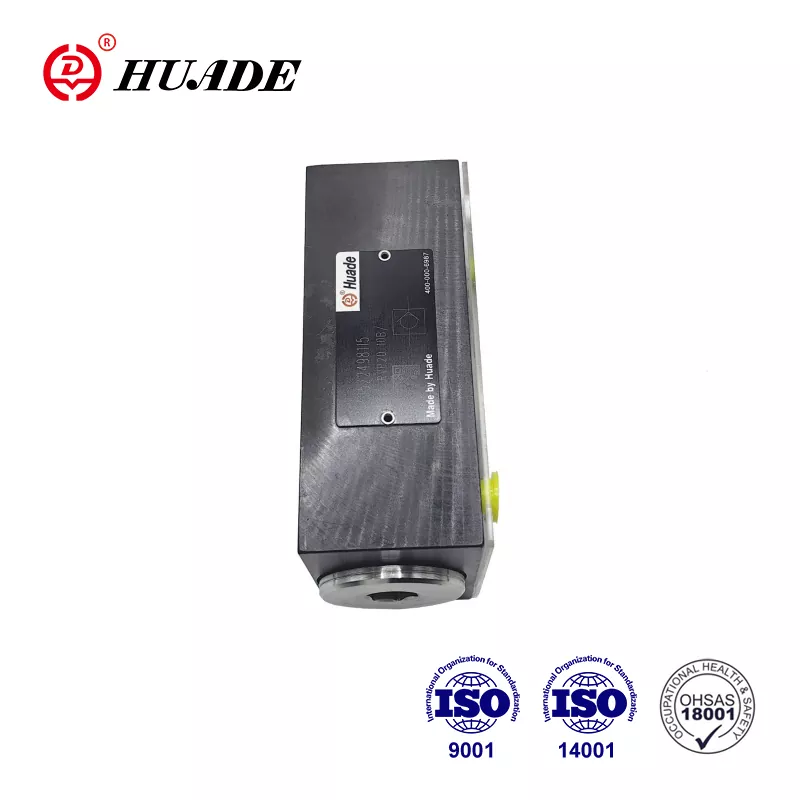

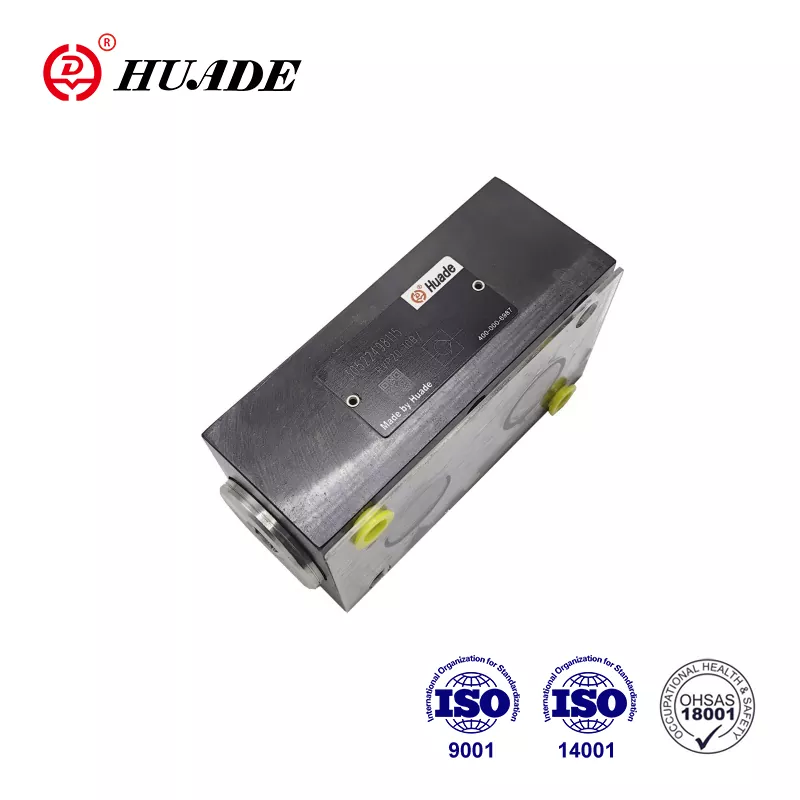

Ang pakikipagtulungan sa Rexroth sa pangalawang pagkakataon noong 1995, ang mataas na pagganap ng tseke ng Huade RVP 20 ay maaaring ganap na mapalitan ang parehong uri ng balbula na inaalok ng Rexroth. Ang presyo ay mas makatwiran. Ang lahat ng Huade® Check Valve RVP 20 ay may isang taong warranty. Ang pabrika ay pumasa sa ISO9001, ISO14001, at ISO45001. Ang mga balbula ng tseke ng Huade® ay malawakang ginagamit sa makinarya ng engineering at konstruksyon, metalurhiya, mga tool sa makina, atbp Ito ay isang lumang tatak sa China.
|
Teknikal na data |
|||||||||
|
Laki |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Operating Pressure, MAX (MPA) |
31.5 |
||||||||
|
Pagbubukas ng presyon (MPA) |
0.05 |
||||||||
|
Pressure Fluic |
mineral na langis o pospeyt ester |
||||||||
|
Saklaw ng temperatura ng Pressure Fluid （℃） |
-30 ～+80 |
||||||||
|
Saklaw ng lapot (mm2/s) |
2.8 ~ 500 |
||||||||
|
Pag -aayos ng posisyon |
Opsyonal |
||||||||
Mga Tampok:
▶ Koneksyon ng subplate
▶ Ang pagsasara ng walang leakage sa isang direksyon
Application:
Ang check valve RVP 20 ay pangunahing ginagamit sa outlet ng bomba bilang isang balbula sa presyon ng likod at balbula ng bypass.
Ang uri ng balbula ng tseke ng RVP 20 ay may gawain ng, mas mabuti na isara ang isang daloy na tumagas nang libre sa isang direksyon at upang pahintulutan ang libreng daloy sa kabaligtaran ng direksyon. Ang diagram ng istraktura ay ang mga sumusunod. Karaniwang binubuo ito ng pabahay (1), poppet (2) compression spring (3), at upuan ng tagsibol (4). Ang stroke ng poppet (2), na ginagabayan sa labas ng diameter nito, ay limitado sa pamamagitan ng isang mekanikal na paghinto. Ang built-in na compression spring (3) ay sumusuporta sa pagsasara ng paggalaw. Bukod dito ang compression spring (3) ay humahawak ng poppet (2) sa saradong posisyon kahit na walang daloy sa balbula.
Simbolo
Diagram ng istraktura
①Housing ②Poppet ③Spring ④Spring Seat
1. Ang likido ay dapat na na -filter. Ang minimum na filter fineness ay 20 ㎛.
2. Ang tangke ay dapat na magbubuklod at ang isang air filter ay dapat na mai -install sa pasukan ng hangin.
3. Mga Produkto nang walang subplate kapag umaalis sa pabrika, kung kailangan ang mga ito, mangyaring mag -order ng espesyal.
4. Ang pag -aayos ng mga balbula ay dapat na mataas na antas ng intensity (Klase 10.9). Mangyaring piliin at gamitin ang mga ito ayon sa parameter na nakalista sa sample na libro.
5. Ang pagkamagaspang ng ibabaw na naka -link sa balbula ay kinakailangan sa 0.8.
6. Ang pagtatapos ng ibabaw ng piraso ng pag -aasawa ay kinakailangan sa 0.01/100mm.
