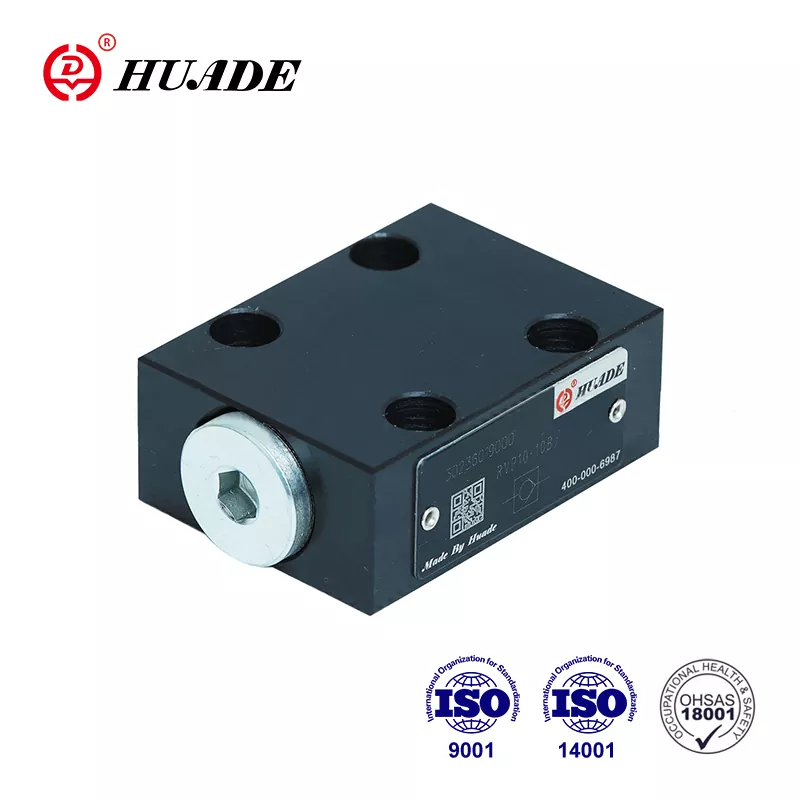

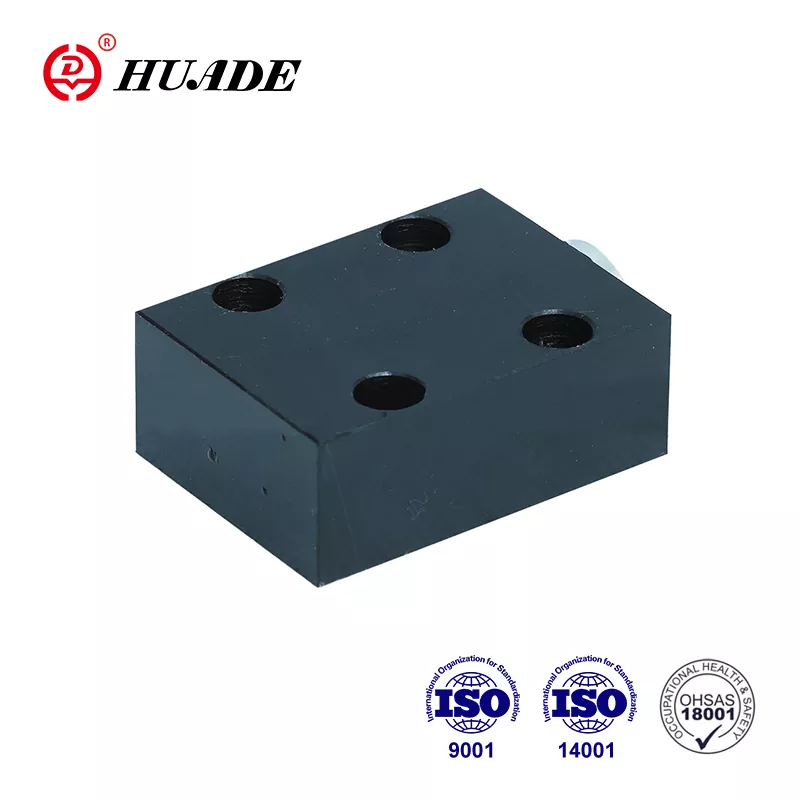

Pakikipagtulungan sa Rexroth nang higit sa 7 taon mula 1979, ang Huade® check valve RVP 6 ay maaaring ganap na palitan ang parehong uri ng balbula na inaalok ng Rexroth. Ang pabrika ay nakapasa sa ISO9001, ISO14001, at ISO45001. Ang mga check valve ng Huade ay malawakang ginagamit sa engineering at construction machinery, metalurhiya, machine tools, atbp. Lahat ng check valve RVP 6 ay sasailalim sa mahigpit na pagsubok bago umalis sa pabrika upang matiyak ang mahusay na kalidad.
|
Teknikal na data |
|||||||||
|
Sukat |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Operating pressure, max (MPa) |
31.5 |
||||||||
|
Pagbubukas ng presyon (MPa) |
0.05 |
||||||||
|
Pressure fluid |
mga mineral na langis o phosphate ester |
||||||||
|
Saklaw ng temperatura ng pressure fluid（℃） |
-30～+80 |
||||||||
|
Saklaw ng lagkit (mm2/s) |
2.8~500 |
||||||||
|
Pag-aayos ng posisyon |
opsyonal |
||||||||
Mga Tampok:
▶ Koneksyon ng subplate
▶ Pagsara na walang butas na tumutulo sa isang direksyon
Application:
Ang check valve RVP 6 ay pangunahing ginagamit sa outlet ng pump bilang back pressure valve at bypass valve.
Ang uri ng check valve na RVP 6 ay may tungkulin na, mas mainam na isara ang isang daloy na walang tumagas sa isang direksyon at payagan ang libreng daloy sa kabilang direksyon. Ito ay karaniwang binubuo ng housing (1), poppet (2) compression spring (3), at upuan sa tagsibol(4). Ang stroke ng poppet (2), na ginagabayan nito
panlabas na diameter, ay limitado sa pamamagitan ng isang mekanikal na paghinto. Ang built-in na compression spring (3) ay sumusuporta sa pagsasara ng paggalaw. Higit pa rito, ang compression spring(3) ay humahawak sa poppet (2) sa saradong posisyon kahit na walang daloy sa pamamagitan ng balbula.
Simbolo
Diagram ng istraktura
①Pabahay ②Poppet ③Spring ④Spring seat
1. Ang likido ay dapat na salain. Ang minimum na fineness ng filter ay 20 ㎛.
2. Ang tangke ay dapat na nakatatak at isang air filter ay dapat na naka-install sa air entrance
3. Mga produktong walang subplate kapag umaalis sa pabrika, kung kailangan ang mga ito, mangyaring espesyal na pag-order.
4. Ang mga tornilyo sa pag-aayos ng balbula ay dapat na mataas ang antas ng intensity (klase 10.9). Mangyaring piliin at gamitin ang mga ito ayon sa parameter na nakalista sa sample na aklat
5. Ang pagkamagaspang ng ibabaw na naka-link sa balbula ay kinakailangan sa 0.8/
6. Kinakailangang 0.01/100mm ang surface finish ng mating piece.
