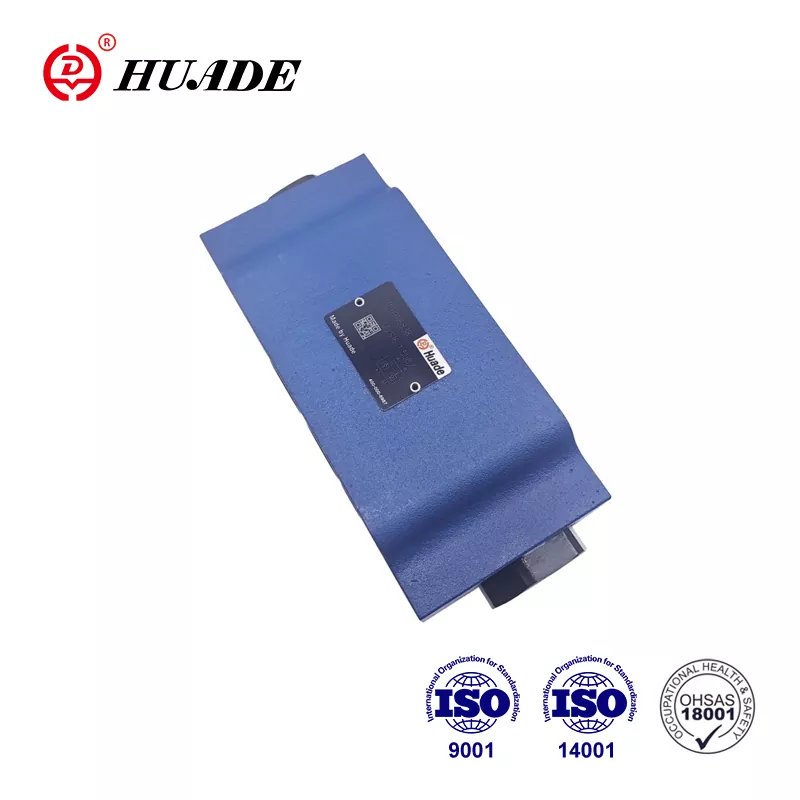

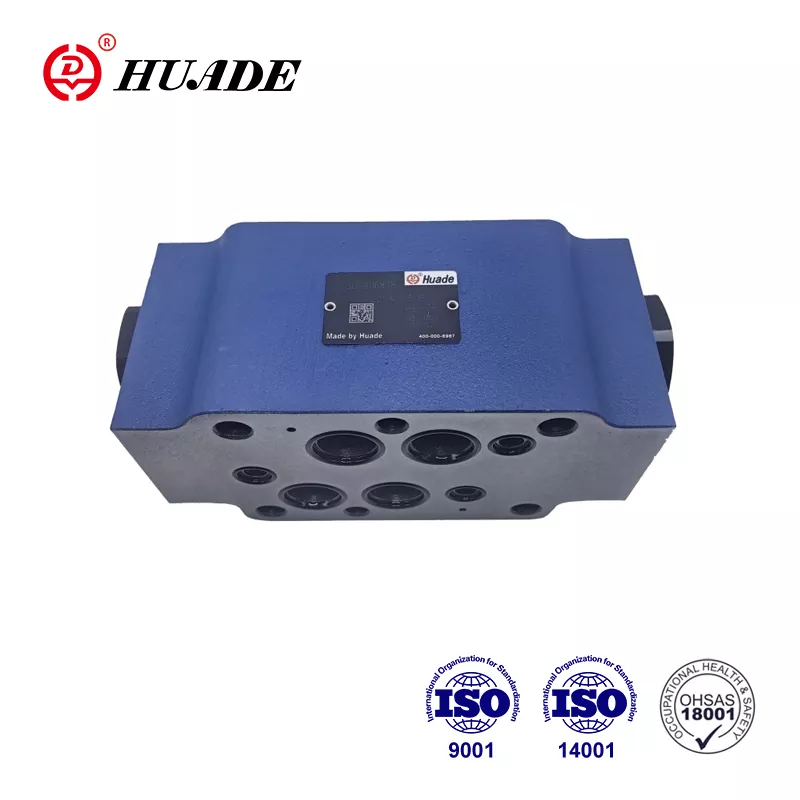

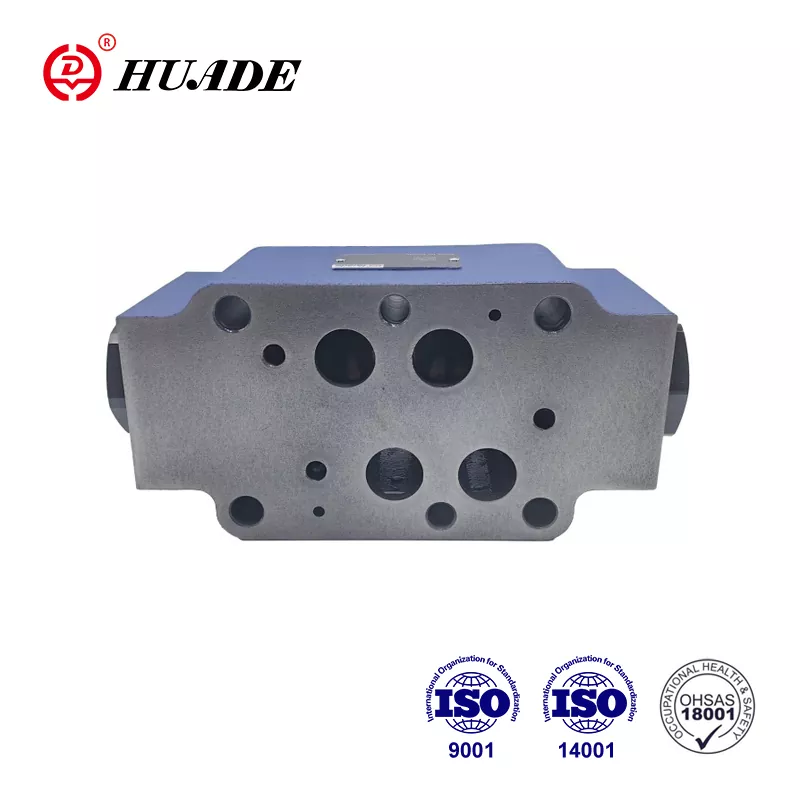

Check Valve Sandwich Plate Z2S 22

Bilang nangungunang tagagawa ng hydraulic transmission at control technology ng China, ang Huade ay may dalawang pangmatagalang karanasan sa pakikipagtulungan sa Rexroth. Ang Huade® check valves Z2S 22 ay mapagkumpitensya sa mga kilalang produkto na may magandang kalidad at mas mababang presyo. Ang pabrika ay nakapasa sa ISO9001, ISO14001, at OH SAS18001. Ang mga check valve ng Huade® ay mas advanced sa teknolohiya at mas matibay kaysa sa mga katulad na produkto sa linyang ito. Ito ay isang kilalang pambansang tatak sa China. Ang mga hydraulic valve ng Huade ay malawakang ginagamit sa industriya ng militar at iba pang larangan dahil sa mahusay na pagganap.

Parameter ng produkto ng Check Valve Sandwich Plate Z2S 22

Tampok ng Produkto At Paglalapat ng Check Valve Sandwich Plate Z2S 22

Mga Tampok:

▶ Para sa paggamit sa vertical stacking assemblies

▶ Para sa walang pagtagas na pagsasara ng isa o dalawang service port

▶ Porting pattern sa Din 24 340 form A, ISO4401 at CETOP - RP 121H

Application:

Ang check Valve Z2S 22 ay ginagamit para sa vertical stacking installation. Maaari nitong i-seal ang isa o dalawang working oil port nang walang leakage kung kinakailangan.

Mga function, seksyon, mga simbolo ng Check Valve Sandwich Plate Z2S 22

Hydraulic pilot operated check valves Z2S 22 ay bagong serye na may disenyo ng sandwich plate. Ginagamit ang mga ito para sa walang-leak na pagsasara ng isa o dalawang service port, kahit na sa mahabang panahon. Ang libreng daloy ay nangyayari mula A1 hanggang A2 o B1 hanggang B2. Ang daloy sa A1 B1 ang kabaligtaran na direksyon ay naharang. Kapag ang fluid ay dumadaloy mula A1 hanggang A2, ang spool ay idinidiin at itinutulak pakanan, sa gayon ay nagbubukas ng ball poppet valve   na pagkatapos ay nagbubukas ng poppet. Upang matiyak ang tamang pagsasara ng balbula, ang A2 B2 service port ng directional valve ay dapat na konektado sa tangke sa neutral na posisyon.

Simbolo ng Z2S

Karaniwang halimbawa ng circuit ng Z2S
