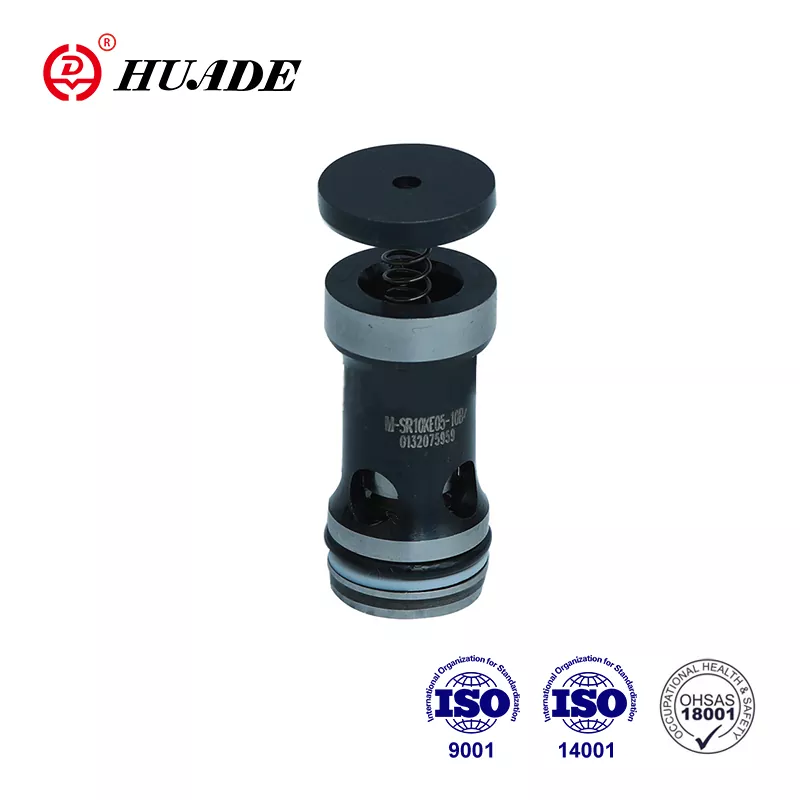

Itinatag sa pamamagitan ng isang madiskarteng pakikipagtulungan sa pagitan ng mga gobyerno ng Tsino at Aleman noong 1979, isinama ng kumpanya ang teknolohiyang paggupit mula sa Rexroth. Ang Huade® Cartridge Valve M-SR ay alternatibo sa mga produktong Rexroth ng parehong serye. Ito ay epektibo sa gastos. Ang lahat ng mga produkto ay sumasailalim sa mahigpit na pagsubok bago umalis sa pabrika at nakabalot sa karaniwang karton na may hindi tinatagusan ng tubig na packaging. Sa loob ng isang taon na garantiya ng garantiya, libre itong ayusin. Ang Huade ay dumating sa mga pamantayang pang -internasyonal, lalo na ang ISO9001, ISO14001, at ISO45001. Ang Huade® Cartridge Valve M-SR ay may maaasahang pagganap at sikat na sa mga mamimili ng Tsino. Ito ay isang kilalang pambansang tatak sa China.
|
Teknikal na data (para sa mga aplikasyon sa labas ng mga parameter na ito, mangyaring kumunsulta sa amin!) |
|
|
Max. Pressure (MPa) |
Hanggang sa 31.5 |
|
Pag -crack ng presyon (MPA) |
Tingnan ang mga katangian ng curves |
|
Max. daloy (l/min) |
Tingnan ang mga katangian ng curves |
|
Operating fluid |
Mineral oil o phosphate ester |
|
Saklaw ng temperatura ng Pressure Fluid （℃） |
-30 ～+80 |
|
Saklaw ng lapot (mm2/s) |
2.8 hanggang 500 |
|
Kalinisan ng likido |
Ang maximum na pinahihintulutang antas ng kontaminasyon ng presyon ng likido ay sa NAS 1638 Cass 9. Kaya't inirerekumenda namin ang isang filter na may isang minimum na rate ng pagpapanatili ng β10≥75 |
Mga Tampok:
Alon
▶ Tumagas ng libreng pagsasara sa isang direksyon
▶ 6 Pagbubukas ng mga panggigipit, opsyonal
Application:
Ito ay pangunahing ginagamit sa outlet ng pump bilang back pressure at side sa pamamagitan ng mga balbula.
4.Functions, Seksyon, Mga Simbolo ng Cartridge Valve M-Sr
Ang uri ng check valve cartridge M-SR ay may gawain ng, mas gusto ang dosing dosis ng isang daloy sa isang direksyon at upang pahintulutan ang libreng daloy sa kabaligtaran ng direksyon.

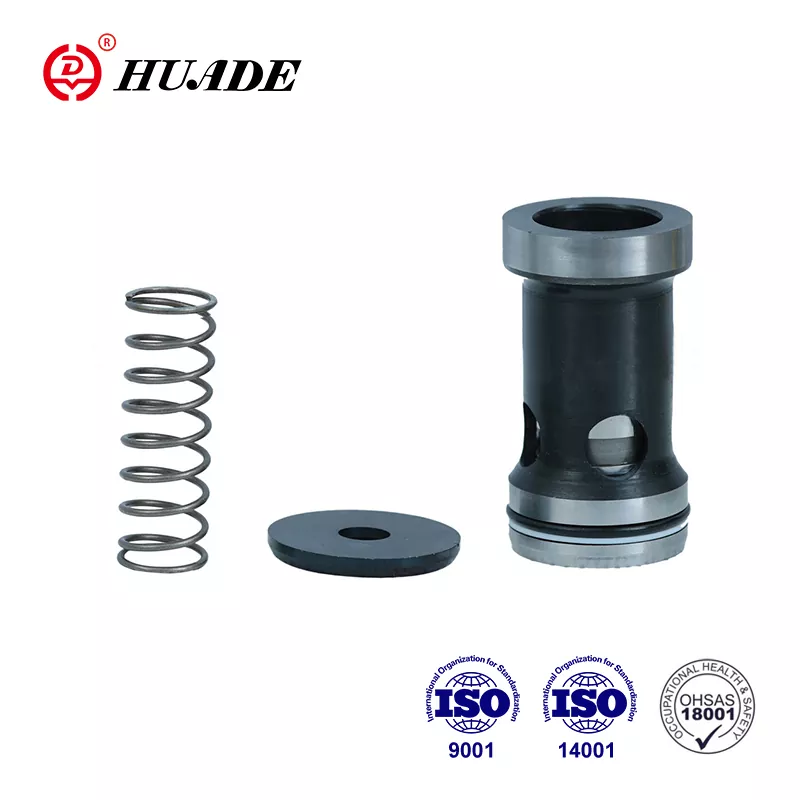

Ang balbula kabilang ang balbula ng manggas (1), spool (2), upuan ng tagsibol (3) at bukal (4).
Simbolo
Diagram ng istraktura
1. Ang likido ay dapat na na -filter. Ang minimum na filter fineness ay 20 ㎛.
2. Ang tangke ay dapat na magbubuklod at ang isang air filter ay dapat na mai -install sa pasukan ng hangin.
3. Mga Produkto nang walang subplate kapag umaalis sa pabrika, kung kailangan ang mga ito, mangyaring mag -order ng espesyal.
4. Ang pag -aayos ng mga balbula ay dapat na mataas na antas ng intensity (Klase 10.9). Mangyaring piliin at gamitin ang mga ito ayon sa parameter na nakalista sa sample na libro.
5. Ang pagkamagaspang ng ibabaw na naka -link sa balbula ay kinakailangan sa 0.8.
6. Ang pagtatapos ng ibabaw ng piraso ng pag -aasawa ay kinakailangan sa 0.01/100mm.
