Axial piston pumpay kabilang sa karamihan sopistikado at mahusay na hydraulic pump sa mga modernong pang -industriya na aplikasyon. Mula sa mga kagamitan sa konstruksyon at mga sistema ng sasakyang panghimpapawid hanggang sa makinarya ng pagmamanupaktura, Ang mga bomba na ito ay nagbibigay ng lakas na may mataas na presyon na kinakailangan para sa hinihingi operasyon. Ngunit kung paano eksaktong eksaktong nag -convert ang mga kamangha -manghang engineering na ito enerhiya sa hydraulic pressure? Sumisid tayo ng malalim sa kamangha -manghang mundo ng Axial piston pump at galugarin ang kanilang mga panloob na gawa.
Pag -unawa sa mga pangunahing kaalaman
Ang isang axial piston pump ay positibo paglalagay ng hydraulic pump na gumagamit ng mga piston na nakaayos sa isang pabilog na pattern sa paligid ng isang gitnang axis. Hindi tulad ng mga pump ng radial piston kung saan lumipat ang mga piston patayo sa drive shaft, ang mga axial piston pump ay may mga piston na gumagalaw Parallel sa shaft axis. Pinapayagan ang natatanging pagsasaayos na ito para sa compact na disenyo habang naghahatid ng mga pambihirang katangian ng pagganap.
Ang pangunahing prinsipyo sa likod ng lahat ng ehe Ang Piston Pumps ay medyo prangka: Tulad ng mga piston na gantimpala sa loob nila mga cylinders, lumikha sila ng mga alternating suction at paglabas ng mga siklo. Sa panahon ng Suction stroke, ang mga piston ay gumuhit ng likido sa mga silid ng silindro. Sa panahon ng compression stroke, pinipilit nila ang likido sa mataas na presyon. Ang coordinated Ang paggalaw ng maraming mga piston ay nagsisiguro ng tuluy -tuloy, makinis na daloy ng likido.
Mga pangunahing sangkap at arkitektura
Ang puso ng isang axial piston pump ay binubuo ng maraming mga kritikal na sangkap na nagtatrabaho sa perpektong pagkakaisa. Ang bloke ng silindro, o bariles, bahay ang maraming mga piston na nakaayos sa isang tumpak na pattern ng pabilog. Karaniwan, ang mga bomba na ito ay nagtatampok sa pagitan ng 5 at 11 piston, na may 7 o 9 na karamihan Karaniwan para sa pinakamainam na balanse sa pagitan ng daloy ng daloy at pagiging kumplikado ng mekanikal.
Ang bawat piston ay kumokonekta sa isang slipper pad sa pamamagitan ng isang koneksyon sa magkasanib na bola. Ang pag -aayos na ito ay nagpapahintulot sa piston na sundin Ang angular na paggalaw habang pinapanatili ang wastong pagbubuklod sa loob ng silindro nito. Ang Sumakay ang Slipper Pads laban sa isang swash plate (sa mga disenyo ng swash plate) o singsing ng cam (sa baluktot na disenyo ng axis), na nagko -convert ng rotary motion ng drive shaft sa paggalaw na paggalaw na kinakailangan para sa pagkilos ng pumping.
Ang balbula plate ay nagsisilbing tiyempo ng bomba mekanismo, na nagtatampok ng tumpak na nakaposisyon na inlet at outlet port na nakahanay kasama ang mga silid ng silindro sa eksaktong tamang sandali. Mataas na katumpakan Tinitiyak ng paggawa ng perpektong tiyempo sa pagitan ng posisyon ng piston at port Pag -align, pag -maximize ng volumetric na kahusayan habang binabawasan ang presyon pulsations.
Dalawang pangunahing variant ng disenyo
Ang Axial Piston Pumps ay dumating sa dalawang pangunahing Ang mga pagsasaayos, bawat isa ay may natatanging mga prinsipyo at aplikasyon ng operating.
Swash Plate Design
Ang disenyo ng swash plate ay kumakatawan sa karamihan Karaniwang pagsasaayos ng axial piston pump. Sa pag -aayos na ito, nananatili ang mga piston Parallel sa drive shaft habang ang kanilang mga slipper pad ay makipag -ugnay sa isang anggulo na swash Plato. Habang ang bloke ng silindro ay umiikot sa drive shaft, ang bawat piston ay sumusunod Isang pattern ng paggalaw ng sinusoidal na tinutukoy ng anggulo ng swash plate.
Kapag ang isang piston ay lumilipat palayo sa swash Plato, lumilikha ito ng pagsipsip na kumukuha ng likido sa pamamagitan ng port ng inlet sa silid ng silindro. Habang nagpapatuloy ang pag -ikot at lumapit ang piston sa swash plate, nangyayari ang compression, pagpilit ng likido sa pamamagitan ng outlet port sa nakataas presyon. Ang anggulo ng swash plate ay direktang tinutukoy ang haba ng piston stroke, at sa variable na mga pump ng pag -aalis, ang anggulo na ito ay maaaring maiakma upang makontrol ang daloy rate

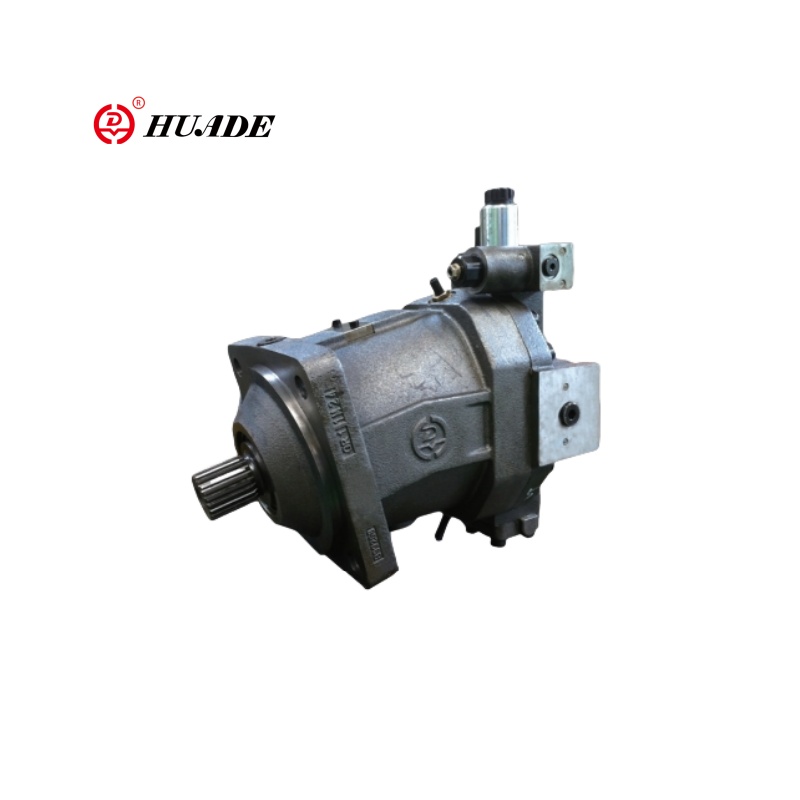

Bent Axis Design
Nagtatampok ang Bent Axis Pumps ng isang mas kumplikado ngunit potensyal na mas mahusay na pagsasaayos. Dito, ang bloke ng silindro ay nakaupo sa isang anggulo (karaniwang 15 hanggang 30 degree) na nauugnay sa drive shaft. Kumonekta ang mga piston direkta sa drive flange sa pamamagitan ng unibersal na mga kasukasuan o spherical na koneksyon, Tinatanggal ang pangangailangan para sa mga slipper pad at swash plate.
Nag -aalok ang disenyo na ito ng maraming mga pakinabang, kabilang ang mas mataas na mga presyon ng operating, mas mahusay na kahusayan sa mataas na bilis, at nabawasan ang mga sangkap ng pagsusuot. Gayunpaman, ang pagtaas ng pagiging kumplikado ng mekanikal Ang mga bomba na ito ay mas mahal at mapaghamong sa paggawa, nililimitahan ang kanilang paggamit sa dalubhasang mga aplikasyon ng mataas na pagganap.
Ipinaliwanag ang pumping cycle
Pag -unawa sa kumpletong pag -ikot ng pumping Inihayag kung paano nakamit ng mga bomba ng axial piston ang kanilang kahanga -hangang pagganap mga katangian. Ang bawat piston ay sumasailalim sa apat na natatanging mga phase sa bawat Rebolusyon ng drive shaft.
Sa panahon ng pagsipsip ng yugto, gumagalaw ang piston malayo sa balbula plate (sa mga disenyo ng swash plate) o sumusunod sa baluktot na axis geometry upang madagdagan ang dami ng silindro. Ang silid ng silindro ay kumokonekta sa Inlet port, na lumilikha ng isang pagkakaiba -iba ng presyon na kumukuha ng likido sa silid. Tinitiyak ng wastong disenyo ng inlet ang sapat na supply ng likido nang walang cavitation, kahit na sa Mataas na bilis ng operating.
Ang phase ng compression ay nagsisimula habang nagpapatuloy Ang pag -ikot ay gumagalaw sa piston patungo sa maximum na posisyon ng stroke. Ang silid ng silindro Mga disconnect mula sa port ng inlet at nagsisimula sa pagkonekta sa outlet port. Fluid Ang compression ay nagsisimula nang unti -unti, na nagpapahintulot sa presyon na bumuo ng maayos nang wala Ang mga biglaang pagkabigla na naglo -load na maaaring makapinsala sa mga sangkap ng bomba.
Ang peak compression ay nangyayari kapag ang piston umabot sa pinakamalapit na diskarte nito sa balbula plate o maximum na compression point sa ang baluktot na disenyo ng axis. Sa sandaling ito, ang maximum na pag -unlad ng presyon ay nangyayari, at Ang silid ng silindro ay nakahanay nang buo sa outlet port para sa pinakamainam na likido paglabas.
Sa wakas, ang yugto ng paglabas ay nakumpleto ang Ang pag -ikot habang sinimulan ng piston ang pagbabalik nito. Natitirang presyon sa silindro Ang mga puwersa ng silid ay nananatiling likido sa pamamagitan ng port ng outlet, habang ang silid Unti -unting idiskonekta mula sa outlet at naghahanda upang muling kumonekta sa inlet para sa susunod na pag -ikot.
Variable na teknolohiya ng pag -aalis
Isa sa mga pinaka kapansin -pansin na tampok ng marami Ang Axial Piston Pumps ay ang kanilang kakayahang mag -iba ng pag -aalis habang nagpapatakbo. Ito Ang kakayahan ay nagbibigay ng hindi pa naganap na kontrol sa mga sistema ng haydroliko, na nagpapahintulot tumpak na pagsasaayos ng rate ng daloy nang hindi binabago ang bilis ng pagmamaneho o paggamit ng throttling Mga balbula na nag -aaksaya ng enerhiya.
Sa variable na swash plate pump, servo Ang mga mekanismo ay nag -aayos ng anggulo ng swash plate batay sa demand ng system o operator input Ang pagtaas ng anggulo ay nagdaragdag ng haba ng piston stroke at pump Ang pag -aalis, habang binabawasan ang anggulo ay bumababa ng output ng daloy. Ang ilan ay advanced Maaari ring baligtarin ng mga system ang anggulo ng swash plate, na lumilikha ng mga bomba na maaaring gumana bilang mga motor o nagbibigay ng reverse flow na kakayahan.
Ang mga control system para sa variable Saklaw ang mga pump ng pag -aalis mula sa simpleng pag -aayos ng manu -manong sa sopistikado mga elektronikong sistema ng feedback. Awtomatikong ayusin ang mga kontrol na may bayad na presyon paglalagay upang mapanatili ang patuloy na presyon anuman ang demand na daloy, habang Ang mga sistema ng pag-load-sensing ay nag-optimize ng pagkonsumo ng enerhiya sa pamamagitan ng pagtutugma ng output ng pump sa aktwal na mga kinakailangan sa system.
Mga katangian ng pagganap at Mga Aplikasyon
Axial Piston Pumps Excel sa mga aplikasyon nangangailangan ng mataas na presyon, tumpak na kontrol, at maaasahang operasyon. Ang kanilang tipikal Ang mga operating pressure ay mula sa 1,000 hanggang 10,000 psi o mas mataas, kasama ang ilan Ang mga dalubhasang disenyo na may kakayahang lumampas sa 15,000 psi. Iba -iba ang mga rate ng daloy Dramatically batay sa pag -aalis at bilis, mula sa ilang galon bawat minuto sa Ang mga aplikasyon ng katumpakan sa daan -daang mga galon bawat minuto sa mga sistemang pang -industriya.
Ang kahusayan ng mahusay na dinisenyo axial Ang mga pump ng piston ay karaniwang lumampas sa 90%, na ginagawang perpekto para sa mobile kagamitan kung saan ang pagkonsumo ng gasolina ay direktang nakakaapekto sa mga gastos sa pagpapatakbo. Ang kanilang compact na laki Ang kamag -anak sa kakayahan ng output ay ginagawang partikular na mahalaga sa sasakyang panghimpapawid Hydraulics, kung saan kritikal ang mga hadlang sa timbang at puwang.
Ang mga kagamitan sa konstruksyon ay kumakatawan marahil Ang pinakamalaking lugar ng aplikasyon, kung saan ang mga bomba na ito ay nagbibigay kapangyarihan sa lahat mula sa excavator Booms sa mga track ng buldoser. Pinapayagan ang variable na kakayahan sa pag -aalis Ang mga operator upang tumpak na kontrolin ang pagpapatupad ng paggalaw habang pinapanatili ang pinakamainam Ang kahusayan ng engine sa iba't ibang mga kondisyon ng pag -load.
Mga pagsasaalang -alang sa pagpapanatili at kahabaan ng buhay
Ang wastong pagpapanatili ay mahalaga para sa Pag -maximize ng axial piston pump life at pagganap. Ang Paggawa ng Katumpakan at masikip na pagpapahintulot na kinakailangan para sa pinakamainam na operasyon na gawing sensitibo ang mga bomba na ito sa kontaminasyon at hindi tamang mga kondisyon ng likido. Mataas na kalidad na pagsasala, Regular na pagsusuri ng likido, at pagsunod sa mga pagtutukoy ng tagagawa para sa Mahalaga ang uri ng Hydraulic Fluid at mga antas ng kalinisan.
Mga pattern ng pagsusuot ng sangkap sa axial piston Ang mga bomba ay mahuhulaan at mapapamahalaan sa wastong pagpapanatili. Mga pad ng tsinelas at Ang mga swash plate sa mga disenyo ng swash plate ay nakakaranas ng pinakamataas na rate ng pagsusuot dahil sa ang kanilang sliding contact sa ilalim ng mataas na naglo -load. Ang mga modernong coatings at materyales ay Dramatically Extended Component Life, ngunit regular na inspeksyon at napapanahon Ang kapalit ay mananatiling mahalaga.
Ang sopistikadong mga sistema ng kontrol sa Ang variable na mga pump ng pag -aalis ay nangangailangan ng karagdagang pansin sa elektronik Mga sangkap at kalinisan ng valve ng servo. Regular na pagkakalibrate at system Tumutulong ang mga diagnostic na matiyak ang pinakamainam na pagganap at maiwasan ang mga mamahaling pagkabigo.
