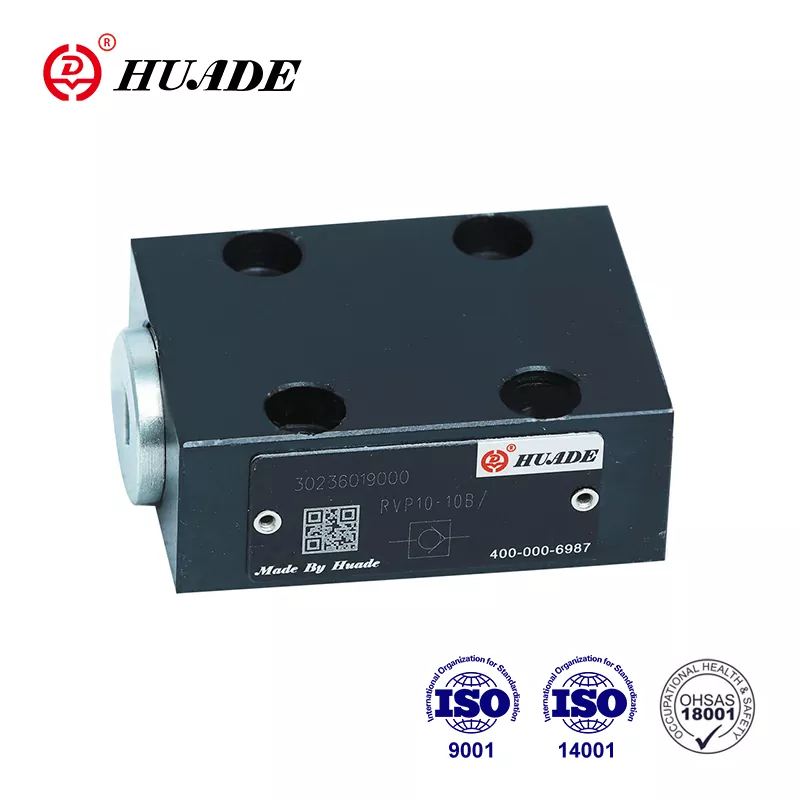

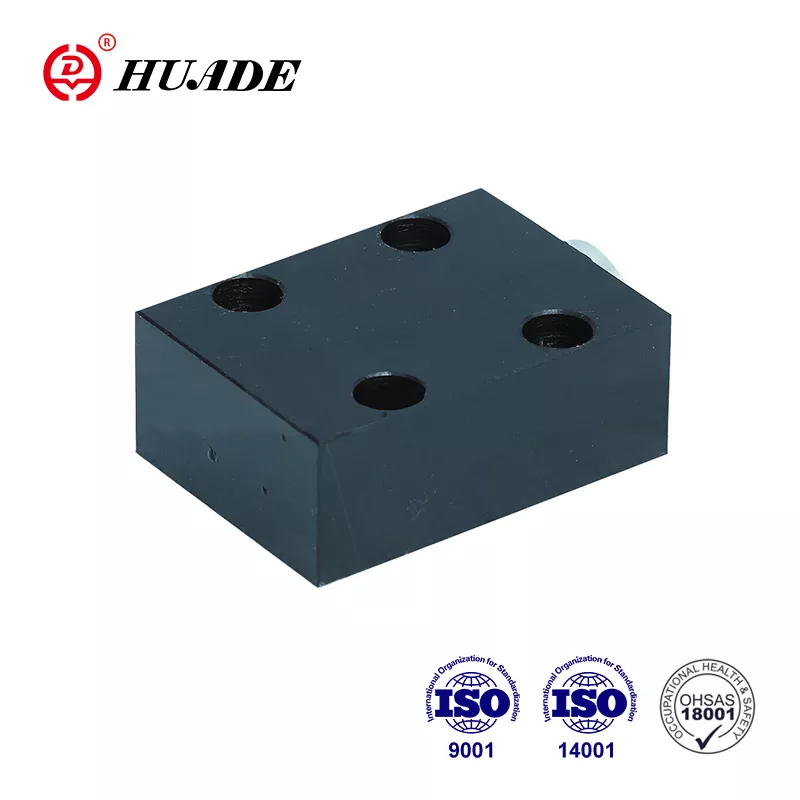

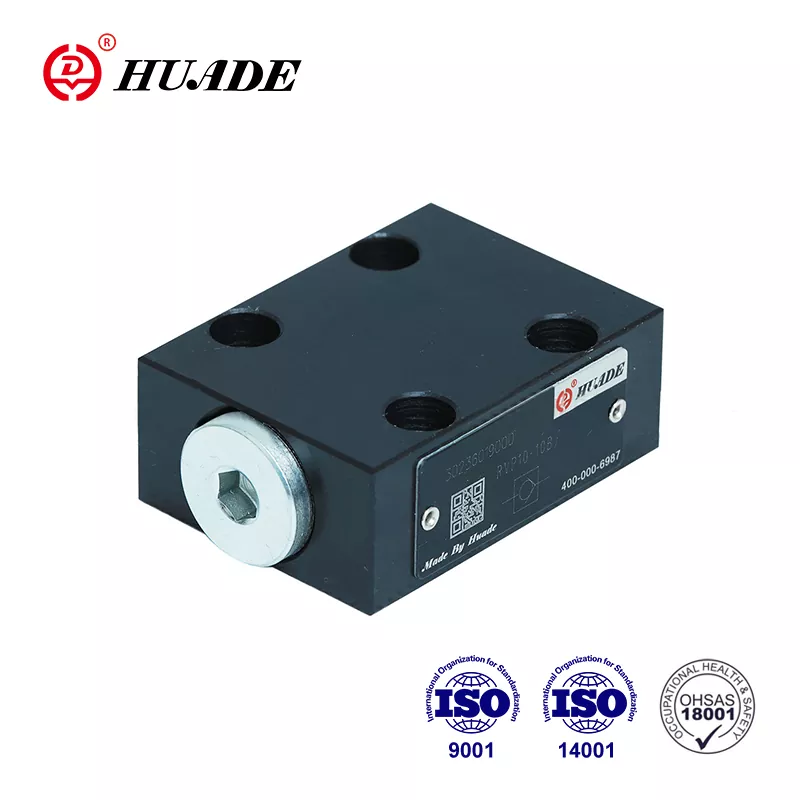

Bilang nangungunang tagagawa ng China ng hydraulic transmission at control na teknolohiya, ang Huade ay may pakikipagtulungan sa Rexroth nang higit sa 7 taon mula 1979. Ang Huade® Check Valve RVP 16 ay maaaring mabawi ang REXROTH's RVP 16. Ang kalakal ng Huade ay nakakatugon sa mga pamantayang pang -internasyonal, lalo na ang ISO9001, ISO14001, at OH SAS18001. Ang pabrika ay may isang mahusay na sistema ng inspeksyon upang matiyak ang mahusay na kalidad ng lahat ng mga produkto bago umalis sa pabrika. Ang Huade® Check Valve RVP 16 ay maaaring malawakang magamit sa makinarya ng engineering at konstruksyon, metalurhiya, mga tool sa makina, proteksyon sa kapaligiran, paggawa ng barko, aerospace, riles ng tren, petrolyo at petrochemical, industriya ng militar at iba pang larangan. Ito ay isang kilalang pambansang tatak sa China.
|
Teknikal na data |
|||||||||
|
Laki |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Operating Pressure, MAX (MPA) |
31.5 |
||||||||
|
Pagbubukas ng presyon (MPA) |
0.05 |
||||||||
|
Pressure Fluid |
mineral na langis o pospeyt ester |
||||||||
|
Saklaw ng temperatura ng Pressure Fluid （℃） |
-30 ～+80 |
||||||||
|
Saklaw ng lapot (mm2/s) |
2.8 ~ 500 |
||||||||
|
Pag -aayos ng posisyon |
Opsyonal |
||||||||
|
Timbang (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Mga Tampok:
▶ Koneksyon ng subplate
▶ Ang pagsasara ng walang leakage sa isang direksyon
Application:
Ang check valve RVP 16 ay pangunahing ginagamit sa outlet ng bomba bilang isang balbula sa presyon ng likod at balbula ng bypass.
Ito ay isang istraktura ng poppet balbula na may maliit na pagkawala ng presyon. Ang diagram ng simbolo at istraktura ay tulad ng nakalarawan sa ibaba. Ang tseke na balbula na RVP 16 ay may gawain ng, mas mabuti na isara ang isang daloy na tumagas nang libre sa isang direksyon at upang pahintulutan ang libreng daloy sa kabaligtaran ng direksyon.Ito talaga ay binubuo ng pabahay (1), poppet (2) compression spring (3), at upuan ng tagsibol (4). Ang stroke ng poppet (2), na ginagabayan sa labas ng diameter nito, ay limitado sa pamamagitan ng isang mekanikal na paghinto. Ang built-in na compression spring (3) ay sumusuporta sa pagsasara ng paggalaw. Bukod dito ang compression spring (3) ay humahawak ng poppet (2) sa saradong posisyon kahit na walang daloy sa balbula.
Simbolo
Diagram ng istraktura
①Housing ②Poppet ③Spring ④Spring Seat
1. Ang likido ay dapat na na -filter. Ang minimum na filter fineness ay 20 ㎛.
2. Ang tangke ay dapat na magbubuklod at ang isang air filter ay dapat na mai -install sa pasukan ng hangin
3. Mga Produkto nang walang subplate kapag umaalis sa pabrika, kung kailangan ang mga ito, mangyaring mag -order ng espesyal.
4. Ang pag -aayos ng mga balbula ay dapat na mataas na antas ng intensity (Klase 10.9). Mangyaring piliin at gamitin ang mga ito ayon sa parameter na nakalista sa sample na libro
5. Ang pagkamagaspang ng ibabaw na naka -link sa balbula ay kinakailangan sa 0.8.
6. Ang pagtatapos ng ibabaw ng piraso ng pag -aasawa ay kinakailangan sa 0.01/100mm.
