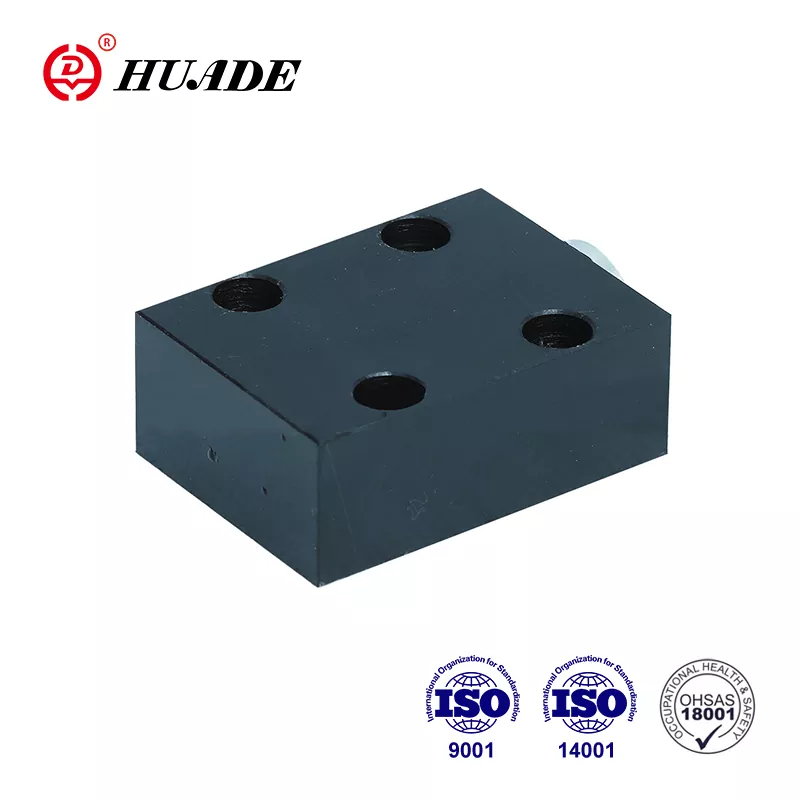

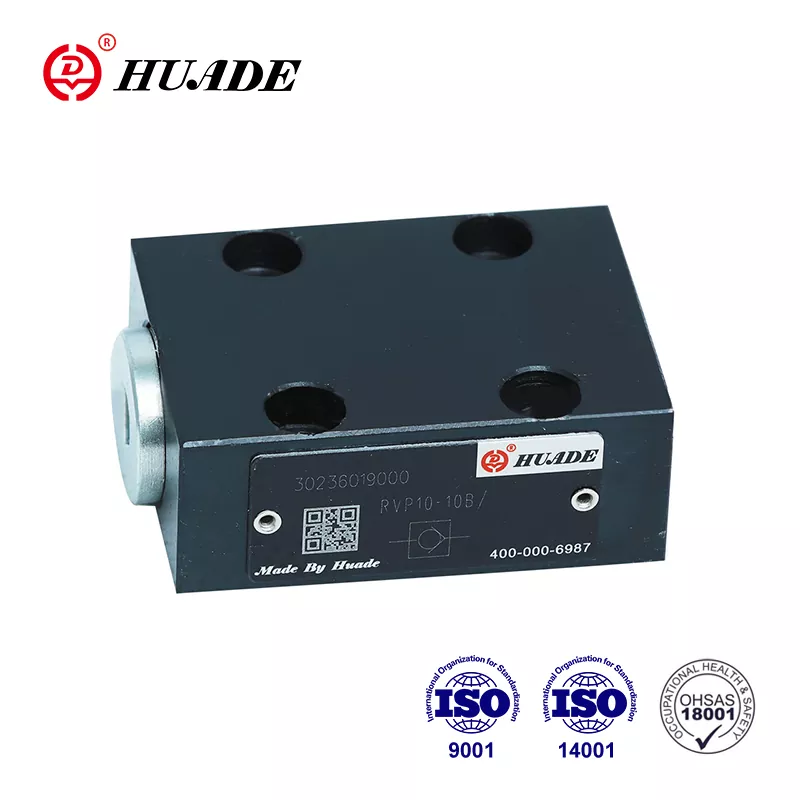

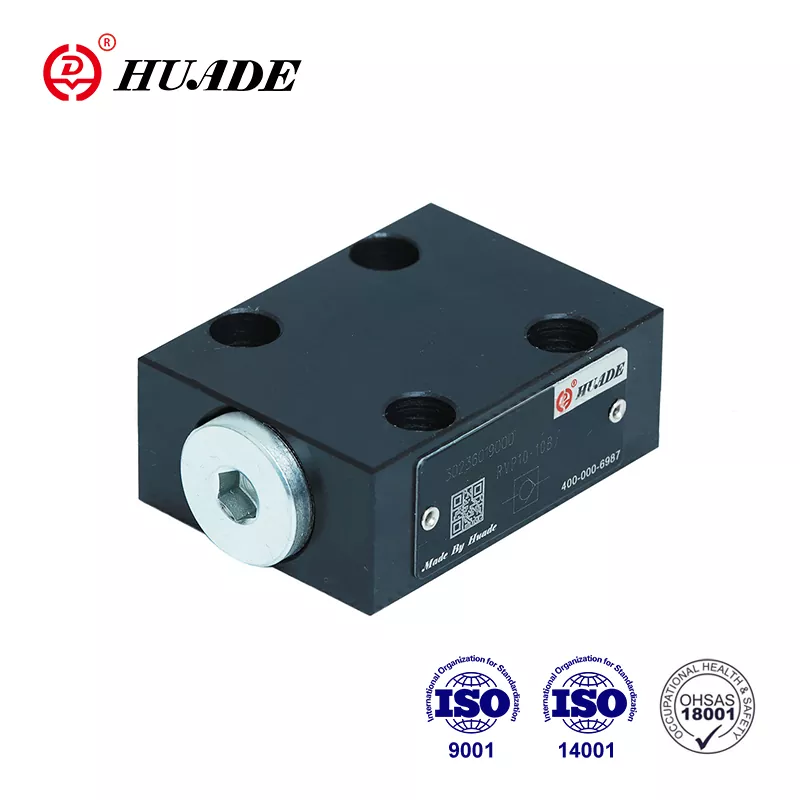

Nakipagtulungan ang Huade sa Rexroth nang higit sa 7 taon mula 1979. Ang Huade® check valve RVP 30 ay isang abot-kayang alternatibo sa mga produkto ng Rexroth ng parehong serye. Ito ay gawa sa matibay na bakal. Ang Huade ay may mahusay na sistema ng inspeksyon upang matiyak ang mataas na kalidad. Ang lahat ng mga produkto ay sumasailalim sa mahigpit na pagsubok bago umalis sa pabrika at nakabalot sa karaniwang karton na may hindi tinatagusan ng tubig na packaging. Sa loob ng isang taon na panahon ng garantiya, libre itong ayusin. Ang pabrika ay pumasa sa ISO9001, ISO14001, at ISO45001. Ang mga check valve ng Huade® ay ginagamit sa industriya ng militar sa China dahil sa matatag at maaasahang pagganap nito. Ito ay isang kilalang pambansang tatak sa China.
|
Teknikal na data |
|||||||||
|
Sukat |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Operating pressure, max (MPa) |
31.5 |
||||||||
|
Presyon ng pagbubukas (MPa) |
0.05 |
||||||||
|
Fluic ng presyon |
mga mineral na langis o phosphate ester |
||||||||
|
Saklaw ng temperatura ng pressure fluid（℃） |
-30～+80 |
||||||||
|
Saklaw ng lagkit (mm2/s) |
2.8~500 |
||||||||
|
Pag-aayos ng posisyon |
opsyonal |
||||||||
Mga Tampok:
▶ Koneksyon ng subplate
▶ Pagsara na walang butas na tumutulo sa isang direksyon
Application:
Ang check valve RVP 30 ay pangunahing ginagamit sa outlet ng pump bilang back pressure valve at bypass valve.
Ang uri ng check valve na RVP 30 ay may gawain, mas mainam na isara ang isang daloy na walang tumagas sa isang direksyon at upang payagan ang libreng daloy sa kabilang direksyon. Ito ay karaniwang binubuo ng housing (1), poppet (2) compression spring (3), at spring seat(4). Ang stroke ng poppet (2), na ginagabayan sa panlabas na diameter nito, ay nililimitahan ng mekanikal na paghinto. Ang built-in na compression spring (3) ay sumusuporta sa pagsasara ng paggalaw. Higit pa rito ang compression spring(3) ay humahawak sa poppet (2) sa saradong posisyon kahit na walang daloy sa pamamagitan ng balbula.
Simbolo
Diagram ng istraktura
①Housing ②Poppet ③Spring ④Spring seat
1. Ang likido ay dapat na salain. Ang minimum na fineness ng filter ay 20 ㎛.
2. Ang tangke ay dapat na nakatatak at isang air filter ay dapat na naka-install sa air entrance.
3. Mga produktong walang subplate kapag umaalis sa pabrika, kung kailangan ang mga ito, mangyaring espesyal na pag-order.
4. Ang mga tornilyo sa pag-aayos ng balbula ay dapat na mataas ang antas ng intensity (klase 10.9). Mangyaring piliin at gamitin ang mga ito ayon sa parameter na nakalista sa sample na aklat.
5. Ang pagkamagaspang ng ibabaw na naka-link sa balbula ay kinakailangan sa 0.8.
6. Kinakailangang 0.01/100mm ang surface finish ng mating piece.
