Kapag nagtatrabaho ka sa mga hydraulic system, ang pagpili ng tamang direksyon ng control valve ay maaaring gumawa ng lahat ng pagkakaiba. Ang Rexroth 4we 10 d Directional Control Valve ay naging isang maaasahang pagpipilian para sa maraming mga pang -industriya na aplikasyon, at may mga magagandang dahilan kung bakit patuloy na bumalik ang mga inhinyero.
Ano ang gumagawa ng espesyal na 4we 10 d
Ang Rexroth 4we 10 d ay isang solenoid na pinatatakbo na direksyon ng control valve na namamahala kung paano dumadaloy ang hydraulic fluid sa pamamagitan ng isang sistema. Isipin ito bilang isang magsusupil sa trapiko para sa langis o iba pang mga haydroliko na likido. Kapag dumadaloy ang kuryente sa pamamagitan ng mga coils nito, ang balbula ay nagbabago ng posisyon at nag -redirect ng likido sa iba't ibang bahagi ng iyong makinarya.
Ang balbula na ito ay umaangkop sa pamantayan ng laki ng NG10, na tinatawag ding Cetop 5 o ISO 4401-05. Ano ang ibig sabihin nito sa mga praktikal na termino ay maaari itong hawakan ang malubhang presyon at mga rate ng daloy habang umaangkop pa rin sa karaniwang mga pattern ng pag -mount na ginagamit ng karamihan sa mga hydraulic system.
Ang mga numero sa pangalan nito ay nagsasabi sa iyo ng mahalagang impormasyon. Ang "4" ay nangangahulugang mayroon itong apat na pangunahing port kung saan pumapasok at lumabas ang likido. Ang "kami" ay nagpapahiwatig na ito ay isang direksyon na balbula na pinatatakbo ng mga solenoids. Ang "10" ay tumutukoy sa laki ng nominal nito, at ang "D" ay naglalarawan ng isang tiyak na pagsasaayos ng spool na tumutukoy kung paano kumilos ang balbula kapag nasa neutral na posisyon nito.
Mga kakayahan sa presyon at daloy
Ang isa sa mga tampok na standout ng Directional Control Valve 4we 10 d para sa Rexroth ay ang kakayahang hawakan ang mataas na presyon. Ang pangunahing mga gumaganang port ay maaaring pamahalaan ang hanggang sa 350 bar, na katumbas ng halos 5,076 psi. Iyon ay sapat na presyon upang mahawakan ang hinihingi na mga gawaing pang -industriya nang hindi masira ang isang pawis.
Para sa kapasidad ng daloy, ang balbula na ito ay maaaring hawakan sa pagitan ng 120 at 160 litro bawat minuto depende sa tiyak na variant ng modelo. Iyon ay humigit -kumulang 32 hanggang 42 galon bawat minuto sa mga sukat ng Amerikano. Ang saklaw na ito ay nagbibigay sa iyo ng kakayahang umangkop upang tumugma sa balbula sa mga pangangailangan ng iyong system nang walang labis na laki o under-sizing ang iyong mga sangkap.
Ang return port ay may mas mababang limitasyon ng presyon, karaniwang sa paligid ng 210 bar. Mahalaga ito dahil kung nagdidisenyo ka ng isang sistema, kailangan mong tiyakin na ang iyong linya ng pagbabalik ay hindi bumubuo ng labis na presyon. Kung hindi man, maaari mong masira ang mekanismo ng tagsibol ng balbula o i -stress ang pabahay na lampas sa mga limitasyon ng disenyo nito.
Ang disenyo ng wet-pin solenoid
Ang 4we 10 D ay gumagamit ng tinatawag na isang disenyo ng wet-pin solenoid, at ang tampok na ito ay nararapat na pansin. Sa pag -setup na ito, ang push rod ng solenoid ay nakaupo sa hydraulic oil kaysa sa ganap na selyadong malayo dito.
Ang pagpili ng disenyo na ito ay nagdudulot ng maraming mga praktikal na benepisyo. Ang langis ng haydroliko ay kumikilos bilang isang coolant, na kumukuha ng init mula sa de -koryenteng coil. Makakatulong ito sa solenoid na mas mahaba at gumana nang mas maaasahan, lalo na kung madalas kang nagbibisikleta ang balbula. Ang langis ay nagpapadulas din sa mga gumagalaw na bahagi, na binabawasan ang pagsusuot at luha sa paglipas ng panahon.
Mula sa isang pananaw sa pagpapanatili, ang mga wet-pin solenoids ay maginhawa. Maaari mong palitan ang likid nang hindi kinakailangang alisan ng tubig ang haydroliko system o masira sa mga selyadong presyon ng presyon. Makakatipid ito ng oras sa pag -aayos at binabawasan ang mga pagkakataon na kontaminado ang iyong haydroliko na likido. Ang coil ay maaari ring paikutin ang 90 o 360 degree upang magkasya sa masikip na mga puwang sa pag -install, na nagbibigay sa iyo ng higit pang mga pagpipilian kapag naka -mount ang balbula.
Ang paglipat ng bilis at kontrol ng damping
Kapag pinasisigla mo ang Directional Control Valve 4we 10 d para sa Rexroth na may kapangyarihan ng DC, karaniwang lumilipat ito sa 45 hanggang 70 millisecond kapag naka -on, at 35 hanggang 45 milliseconds kapag naka -off. Ang mga oras ng pagtugon na ito ay gumagana nang maayos para sa karamihan sa mga pangangailangang pang -industriya.
Ano ang nagtatakda ng balbula na ito bukod sa maraming mga kakumpitensya ay ang nababagay na tampok na damping. Ang ilang mga bersyon ay nagpapahintulot sa iyo na pabagalin kung gaano kabilis ang gumagalaw ang spool kapag lumilipat ng mga posisyon. Sa pamamagitan ng paggamit ng adjustable throttle screws o naayos na mga orifice, maaari mong palawakin ang oras ng paglipat sa higit sa 100 millisecond kung kinakailangan.
Bakit mo gugustuhin ang isang mabagal na balbula? Sa mga system na may malalaking cylinders o mabibigat na naglo -load, ang mga pagbabago sa instant na direksyon ay maaaring lumikha ng mga spike ng presyon na martilyo sa pamamagitan ng iyong mga tubo at fittings. Ang kababalaghan na ito, na kung minsan ay tinatawag na martilyo ng tubig, ay maaaring makapinsala sa mga sangkap at paikliin ang habang buhay ng iyong system. Ang built-in na damping ay tumutulong sa pag-ayos ng mga paglilipat na ito nang hindi nangangailangan ng hiwalay na mga suppressor ng shock sa iyong piping.
Ang balbula ay maaaring hawakan ng hanggang sa 15,000 mga paglipat ng mga siklo bawat oras, na ginagawang angkop para sa mga linya ng produksyon ng high-speed kung saan kailangang buksan ang balbula at isara nang paulit-ulit sa buong araw.
Mga pagsasaayos ng spool at lohika ng operating
Ang "D" sa pagtatalaga ng 4we 10 D ay tumutukoy sa isang tiyak na simbolo ng spool, ngunit nag -aalok ang Rexroth ng platform ng balbula na may maraming iba't ibang mga pagsasaayos ng spool. Maaari mo itong makuha sa 4/3 na mga pagsasaayos (apat na port, tatlong posisyon) o 4/2 setup (apat na port, dalawang posisyon), bukod sa iba pang mga pagpipilian.
Ang bawat uri ng spool ay lumilikha ng iba't ibang mga landas ng daloy kapag ang balbula ay nasa posisyon ng neutral o sentro. Ang ilang mga pagsasaayos ay isara ang lahat ng mga port kapag de-energized, na may hawak na mga cylinders sa lugar. Ang iba ay kumokonekta sa bomba sa tangke, na nag -aalis ng bomba at nakakatipid ng enerhiya. Ang pagpipilian ay nakasalalay sa kung ano ang kailangan mo ng iyong system na gawin kapag ang balbula ay hindi aktibong nakabukas.
Ang direksyon ng control valve 4we 10 d para sa Rexroth ay dumating sa parehong mga bersyon ng spring-return at detent. Ang mga balbula ng spring-return ay awtomatikong bumalik sa isang posisyon sa bahay kapag pinutol mo ang kapangyarihan, na madalas na mahalaga para sa kaligtasan. Ang mga bersyon ng Detent ay nananatili sa kanilang huling posisyon hanggang sa magpadala ka ng isa pang signal, na mas mahusay na gumagana para sa mga aplikasyon kung saan kailangan mong hawakan ang isang bagay sa lugar sa panahon ng mga outage ng kuryente.
Mga pagtutukoy ng elektrikal
Ang balbula na ito ay gumagana sa isang malawak na hanay ng mga de -koryenteng sistema. Maaari mo itong i -order sa mga boltahe ng DC mula sa 12V hanggang sa 230V, o sa iba't ibang mga pagpipilian sa boltahe ng AC. Ang karaniwang DC solenoid ay kumokonsumo sa paligid ng 30 hanggang 35 watts ng kapangyarihan.
Ang mga koneksyon sa koryente ay dumating sa iba't ibang mga estilo, kabilang ang mga konektor ng plug na nakakatugon sa mga pamantayan sa DIN. Ang balbula ay may isang rating ng proteksyon ng IP65, na nangangahulugang maaari itong hawakan ang alikabok at spray ng tubig nang walang mga problema. Ang pagkakabukod ay nakakatugon sa mga pamantayan ng VDE Class F, kaya angkop para sa mga pang -industriya na kapaligiran kung saan mahalaga ang kaligtasan sa kuryente.
Para sa pag -aayos o operasyon ng emerhensiya, maraming mga bersyon ang nagsasama ng mga manu -manong pagpipilian sa override. Hinahayaan ka nitong ilipat ang balbula nang mekanikal kapag nag -set up ka ng isang system o kailangang ilipat ang isang bagay sa panahon ng isang pagkabigo ng kuryente.
Kung saan ginagamit ang balbula na ito
Ang 4we 10 d ay nagpapakita sa maraming iba't ibang mga industriya dahil binabalanse nito ang pagganap na may pagiging maaasahan. Sa mga aplikasyon ng dagat, makikita mo ang pagkontrol ng mga sistema ng pagpipiloto sa mga barko, pamamahala ng mga cranes na nag-load at nag-load ng kargamento, at nag-aayos ng mga variable-pitch propellers. Ang mga kapaligiran na ito ay humihiling ng mga balbula na maaaring tumakbo nang patuloy sa malupit na mga kondisyon, at ang disenyo ng Rexroth ay humahawak nang maayos sa hangin ng asin at panginginig ng boses.
Ang mga pasilidad sa pagmamanupaktura ay gumagamit ng direksyon ng control valve 4we 10 d para sa Rexroth sa mga tool ng makina, kagamitan sa paghubog ng iniksyon, at mga pagpindot sa metal. Ang mataas na kakayahan ng dalas ng paglilipat ay ginagawang kapaki -pakinabang para sa awtomatikong produksyon kung saan ang mga balbula ng balbula ay libu -libong beses bawat shift. Ang pagsasaayos ng damping ay tumutulong na maiwasan ang pagkasira ng pagkabigla sa mga sangkap ng katumpakan sa mga makina na ito.
Ang konstruksyon at mobile na kagamitan ay umaasa din sa platform ng balbula na ito, kahit na ang mga application na iyon ay madalas na gumagamit ng bahagyang magkakaibang mga variant na na -optimize para sa mga mobile hydraulics.
Pagpapanatili at kalinisan ng likido
Tulad ng karamihan sa mga sangkap na hydraulic na sangkap, ang 4we 10 d ay nangangailangan ng malinis na langis upang gumana nang maayos. Ang mga clearance sa pagitan ng spool at balbula ng katawan ay sinusukat sa mga micrometer, at ang mga particle ng dumi ay maaaring maging sanhi ng pagsusuot at panloob na pagtagas nang mabilis.
Tinukoy ni Rexroth na ang haydroliko na likido ay dapat matugunan ang mga pamantayan sa kalinisan ng NAS 1638 Class 9. Kakailanganin mo ang isang mahusay na sistema ng pagsasala na may isang beta ratio ng hindi bababa sa 75 para sa 10-micron particle. Ito ay maaaring tunog na mahigpit, ngunit kapag nagpapatakbo ka ng 15,000 mga siklo bawat oras, ang pinsala sa kontaminasyon ay nagdaragdag nang mabilis.
Kasama sa regular na pagpapanatili ang pagsuri sa kalinisan ng likido, pag -inspeksyon para sa mga pagtagas, at paminsan -minsang pagpapalit ng mga kit ng selyo. Ang mga seal kit ay karaniwang naglalaman ng siyam na O-singsing at may mga bahagi ng bahagi tulad ng R961006886 para sa mas bagong serye. Dahil sa disenyo ng wet-pin, madalas mong mapalitan ang solenoid coil nang walang pangunahing pag-disassembly, na nagpapanatili ng maikli.
Paghahambing sa iba pang mga pagpipilian
Ang direksyon ng control valve 4we 10 d para sa Rexroth ay nakikipagkumpitensya sa mga balbula mula sa Parker, Eaton, at iba pang mga pangunahing tagagawa sa kategorya ng NG10. Nag -aalok ang serye ng D3W ng Parker ng mga katulad na rating ng presyon sa paligid ng 345 bar. Ang serye ng DG4V-5 ng Eaton ay nagpapatakbo din sa maihahambing na mga saklaw ng presyon, kahit na ang mga pagtutukoy ay nag-iiba ayon sa modelo.
Ano ang nakatayo sa pagpipilian ng Rexroth ay higit sa lahat na ang integrated damping na kakayahan. Habang ang iba pang mga tagagawa ay gumagawa ng matatag at tumutugon na mga balbula, marami ang hindi kasama ang built-in na pagsugpo sa pagkabigla. Kung kailangan mo ang tampok na iyon, kailangan mong magdagdag ng mga panlabas na throttles o unan sa iyong system, na tumatagal ng puwang at nagdaragdag ng pagiging kumplikado.

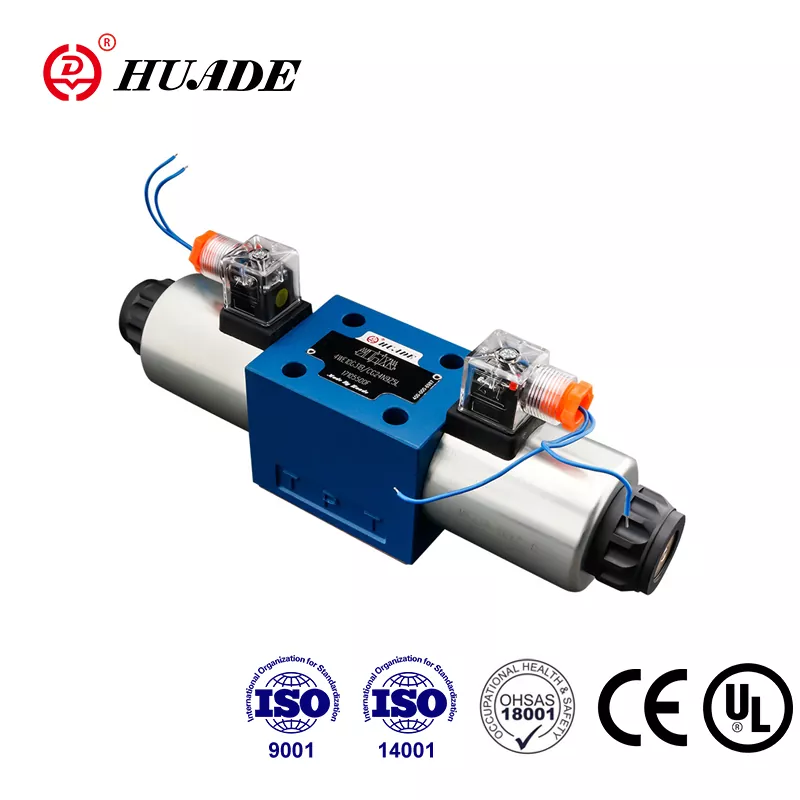

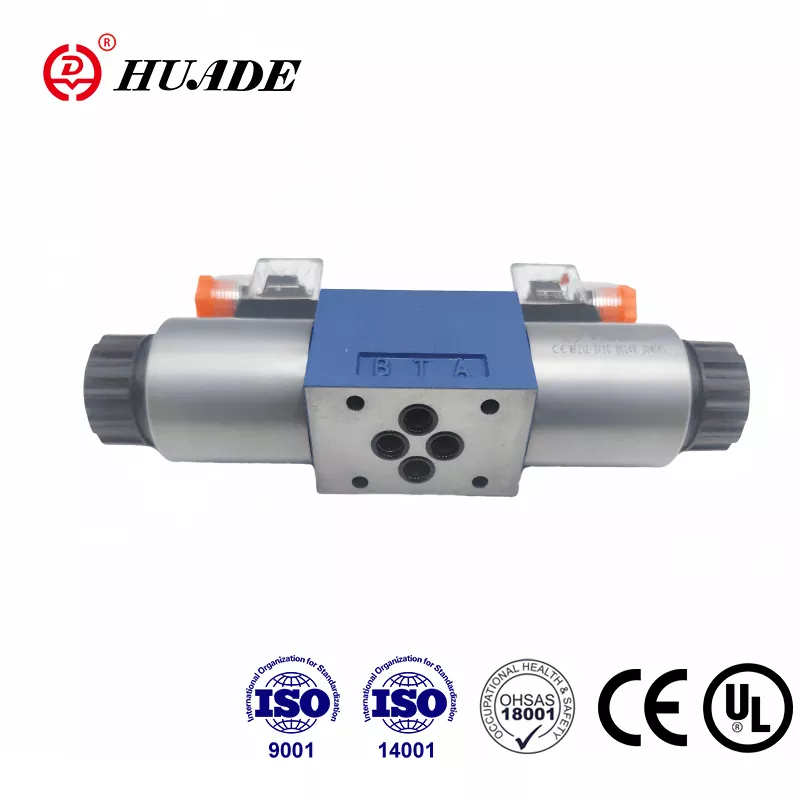

Mayroon ding mga katugmang alternatibo mula sa mga kumpanya tulad ng Huade na sumusunod sa parehong mga pamantayan sa pag -mount at nag -aalok ng mas mababang presyo. Ang mga ito ay maaaring gumana nang maayos para sa hindi gaanong kritikal na mga aplikasyon, ngunit dapat mong maingat na ihambing ang aktwal na mga specs ng pagganap, lalo na ang maximum na mga rate ng daloy at data ng pangmatagalang tibay.
Mga pagsasaalang -alang sa pag -install
Ang 4we 10 D ay naka-mount sa isang subplate gamit ang karaniwang pattern ng ISO 4401-05. Ang mga butas ng bolt ay spaced 80 ng 32 milimetro ang hiwalay, na tumutugma sa pamantayan ng industriya para sa laki ng klase na ito. Ang standardisasyon na ito ay nangangahulugan na maaari mong madalas na magpalit sa pagitan ng iba't ibang mga balbula ng mga tagagawa nang hindi muling idisenyo ang iyong sari -sari o subplate.
Kapag nag -install ng balbula, bigyang -pansin ang mga marka ng port. Nag -uugnay ang Port P sa iyong bomba, ang mga port A at B ay pumunta sa iyong actuator, at ang Port T ay bumalik sa tangke. Ang pagkuha ng mga paatras na ito ay gagawing tama ang iyong system at maaaring makapinsala sa kagamitan.
Ang direksyon ng control valve 4we 10 d para sa Rexroth ay maaaring gumana sa nakapaligid na temperatura mula sa negatibong 15 degree Celsius hanggang sa 70 degree Celsius. Ang temperatura ng haydroliko na likido ay nakakaapekto sa mga oras ng paglipat dahil ang mga pagbabago sa lagkit ng langis na may temperatura. Kung ang iyong system ay tumatakbo sa matinding sipon o init, maaaring kailanganin mong account para sa iyong mga kalkulasyon sa tiyempo.
Mga espesyal na variant para sa mga mapanganib na lugar
Para sa mga aplikasyon sa paputok na mga atmospheres, nag-aalok ang Rexroth ng mga bersyon na sertipikadong ATEX ng balbula na ito. Ang serye ng We ... xe ay gumagana sa mga kapaligiran ng Zone 2 kung saan maaaring naroroon ang mga paputok na gas o alikabok ngunit hindi karaniwang inaasahan. Ang We ... XN Series ay humahawak ng mga kondisyon ng Zone 3 na may mas mababang mga panganib sa pagsabog.
Ang mga variant-proof variant na ito ay gumagamit ng mga espesyal na disenyo ng coil at mga proteksiyon na enclosure na pumipigil sa mga mapagkukunan ng pag-aapoy. Kung nagtatrabaho ka sa mga pasilidad ng petrochemical, operasyon ng pagmimina, o mga platform sa malayo sa pampang, kakailanganin mo ang mga sertipikadong bersyon na ito upang matugunan ang mga regulasyon sa kaligtasan.
Hinaharap-patunay ang iyong system
Habang ang mga sistemang pang -industriya ay nagiging mas awtomatiko at konektado, ang pagkakaroon ng mga kakayahan sa diagnostic ay nagiging mas mahalaga. Habang ang pangunahing 4we 10 d ay isang prangka na on-off na balbula, nag-aalok ang Rexroth ng isang na-upgrade na platform na tinatawag na 4weh 10 Series na nagdaragdag ng pagsubaybay sa posisyon at pagsasaayos ng elektronikong stroke.
Ang mga advanced na bersyon na ito ay gumagamit ng parehong napatunayan na balbula ng katawan at disenyo ng spool bilang karaniwang 4we 10 d, ngunit kasama nila ang mga sensor na nagsasabi sa iyo kung saan nakaposisyon ang spool. Ang feedback na ito ay nakakatulong sa mahuhulaan na pagpapanatili at pagsubaybay sa kondisyon. Kung nagtatayo ka ng isang sistema na kailangang matugunan ang mga pamantayan sa Industriya 4.0 o nangangailangan ng sertipikasyon sa kaligtasan ng pagganap, ang platform ng 4WEH ay nagbibigay sa iyo ng isang landas sa pag -upgrade nang hindi binabago ang iyong pangunahing disenyo ng hydraulic circuit.
Paggawa ng tamang pagpipilian
Ang direksyon ng control valve 4we 10 d para sa Rexroth ay kumakatawan sa isang solidong gitnang lupa sa pagitan ng pagganap at pagiging praktiko. Pinangangasiwaan nito ang mataas na panggigipit at mga rate ng daloy nang hindi labis na inhinyero para sa mga simpleng aplikasyon. Ang disenyo ng wet-pin solenoid ay gumagawa ng pagpapanatili nang diretso, at ang nababagay na tampok na damping ay nakakatulong na maprotektahan ang mga sensitibong sistema mula sa hydraulic shock.
Kapag tinukoy mo ang balbula na ito, tiyaking naiintindihan mo kung aling serye ang iyong nakukuha. Ang serye ng 3x at 5x ay may ilang mga pagkakaiba -iba sa maximum na mga rating ng presyon, na may mas bagong 5x na bersyon na umaabot sa 350 bar kumpara sa 315 bar para sa ilang mga mas matandang variant. Kung gumagamit ka ng mga high-boltahe na coils tulad ng 96V o 205V DC, tandaan na kailangan mong bawasan ang maximum na daloy ng sampung porsyento upang maiwasan ang sobrang pag-init ng solenoid.
Ang susi sa mahabang buhay ng serbisyo ay ang pagpapanatili ng wastong kalinisan ng likido at pagsunod sa inirekumendang pamantayan sa pagsasala. Hindi ito opsyonal kung nais mong maabot ng balbula ang inaasahang buhay nito. Sa mahusay na pamamahala ng likido at pana -panahong kapalit ng selyo, ang mga balbula na ito ay maaaring maghatid ng milyun -milyong mga siklo sa serbisyo sa industriya.
Kung nagdidisenyo ka ng isang bagong sistema o pagpapalit ng isang umiiral na balbula, ang 4we 10 D ay nag -aalok ng napatunayan na pagiging maaasahan na may sapat na kakayahang umangkop upang magkasya sa maraming iba't ibang mga aplikasyon. Ang pamantayang pattern ng pag -mount at malawak na hanay ng mga pagsasaayos ng spool ay nangangahulugang maaari kang karaniwang makahanap ng isang bersyon na tumutugma sa iyong mga pangangailangan nang walang pasadyang pagbabago.
