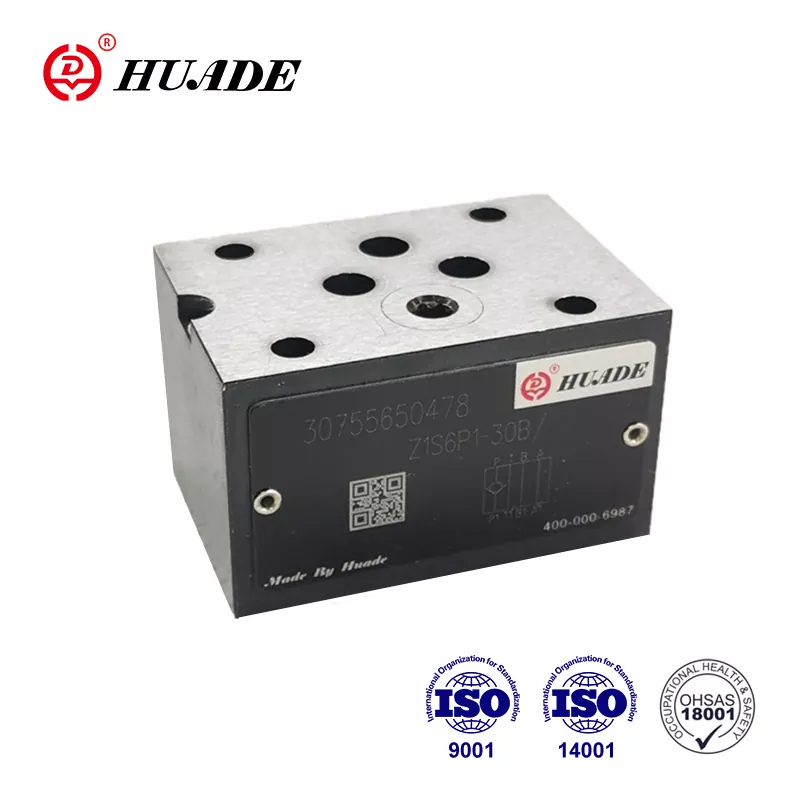

Bilang nangungunang tagagawa ng China ng hydraulic transmission at control na teknolohiya, isinama ni Huade ang teknolohiyang paggupit mula sa Rexroth. Ang Huade® Check Valve Z1S ay maaaring ganap na palitan ang serye ng Z1S na inaalok ng Rexroth. Ito ay epektibo sa gastos. Ang Huade ay pumasa sa ISO9001, ISO14001, at ISO45001. Ang Huade® Cartridge Valve Z1s ay may maaasahang pagganap. Ito ay isang lumang pambansang tatak sa China. Ito ay mas advanced sa teknolohiya at mas matibay kaysa sa mga katulad na produkto sa linyang ito.
|
Teknikal na data (para sa mga aplikasyon sa labas ng mga parameter na ito, mangyaring kumunsulta sa amin!) |
||
|
Laki |
6 |
10 |
|
Max.flow (l/min) |
40 |
100 |
|
Max.operating pressure (MPA) |
hanggang 31.5 |
|
|
Pag -crack ng presyon |
Tingnan ang mga katangian ng curves |
|
|
Pressure Fluid |
Mineral na langis (para sa NBR selyo) o |
|
|
Saklaw ng temperatura ng Pressure Fluid (℃) |
-30 ～+80 |
|
|
Saklaw ng lapot (mm2/s) |
2.8 hanggang 500 |
|
|
Timbang (kg) |
0.8 |
2.3 |
Mga Tampok:
▶ Sandwich plate valve para magamit sa mga vertical stacking assembly
▶ 8 iba't ibang mga pag -andar ng paghiwalay
Application:
Ang check valve sandwich plate type Z1s ay ginagamit para sa pag -install ng vertical stacking.
4.Functions, Seksyon, Mga Simbolo ng Check Valve Sandwich Plate Z1s
Ang balbula ng Z1S ay isang direktang pinatatakbo na balbula ng tseke sa disenyo ng plate ng sandwich. Ginagamit ito para sa pagtagas ng pagsasara sa isang direksyon at pinapayagan ang libreng daloy sa direksyon ng counter. Ang uri ng balbula na ito ay may metal na selyo sa pagitan ng poppet (3) at pabahay (1). Ang mga balbula ng mga balbula ng uri ng Z1S ay lalong angkop para sa mga aplikasyon na may mga presyur sa operating sa itaas ng 10.0 MPa at daloy ng bilis ng higit sa 4 m/s.
1. Ang likido ay dapat na na -filter. Ang minimum na filter fineness ay 20 ㎛.
2. Ang tangke ay dapat na magbubuklod at ang isang air filter ay dapat na mai -install sa pasukan ng hangin.
3. Mga Produkto nang walang subplate kapag umaalis sa pabrika, kung kailangan ang mga ito, mangyaring mag -order ng espesyal.
4. Ang pag -aayos ng mga balbula ay dapat na mataas na antas ng intensity (Klase 10.9). Mangyaring piliin at gamitin ang mga ito ayon sa parameter na nakalista sa sample na libro.
5. Ang pagkamagaspang ng ibabaw na naka -link sa balbula ay kinakailangan sa 0.8.
6. Ang pagtatapos ng ibabaw ng piraso ng pag -aasawa ay kinakailangan sa 0.01/100mm.
