Gumagawa ba ng presyon ang axial piston pump? Isang kumpletong gabay

Naisip mo na ba kung gaano ang mabibigat na makinarya tulad ng mga excavator at buldoser na nakakuha ng kanilang hindi kapani -paniwalang kapangyarihan? Ang lihim ay madalas na namamalagi sa isang bagay na tinatawag na isang axial piston pump. Ngunit narito ang isang katanungan na ang mga puzzle sa maraming tao: Ang mga axial piston pump ay talagang lumikha ng presyon?

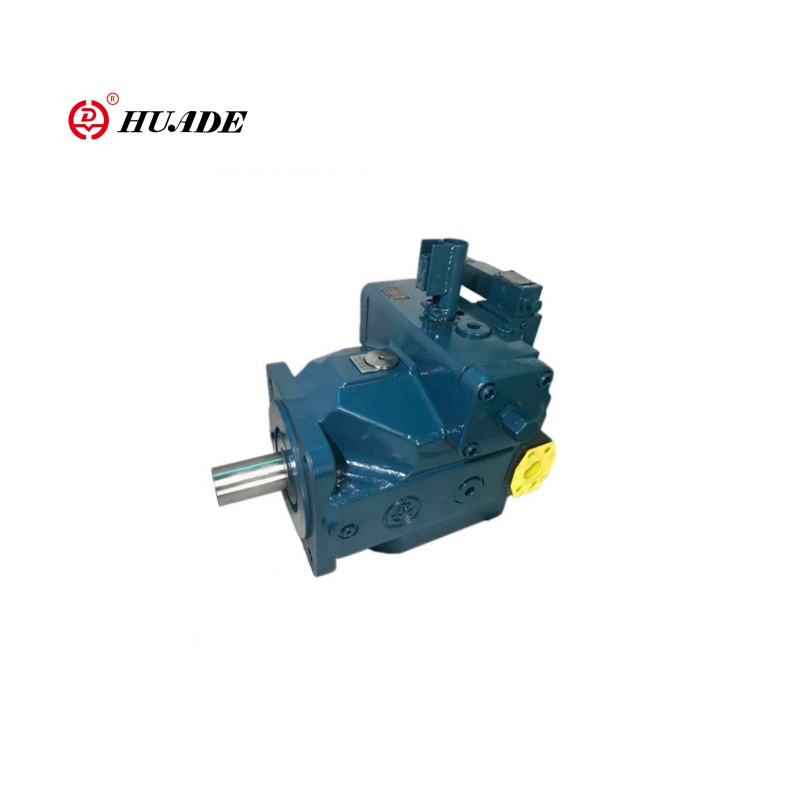

Ano ba talaga ang isang axial piston pump?

Mag -isip ng isang axial piston pump bilang puso ng isang hydraulic system. Tulad ng iyong puso ay nagbomba ng dugo sa pamamagitan ng iyong katawan, ang bomba na ito ay gumagalaw ng haydroliko na likido sa pamamagitan ng mga makina upang gumana ito.

Ang pangalang "Axial Piston" ay nagmula sa kung paano ito itinayo:

• Axialnangangahulugang ang mga piston ay gumagalaw pabalik -balik sa parehong linya tulad ng pangunahing baras
• Pistontumutukoy sa maliit na cylinders na gumagawa ng aktwal na gawaing pumping

Ang mga bomba na ito ay espesyal dahil maaari silang hawakan ang sobrang mataas na presyon - kung minsan hanggang sa 6,500 psi (pounds bawat square inch). Iyon ay tulad ng pagkakaroon ng bigat ng apat na mga kotse na pinipilit sa bawat parisukat na pulgada!

Ang malaking katanungan: Lumilikha ba talaga sila ng presyon?

Narito kung saan nakakakuha ito ng kawili -wili. Mayroong isang karaniwang kasabihan sa engineering: "Ang mga bomba ay lumikha ng daloy, hindi presyon." Habang ang tunog na ito ay matalino, bahagi lamang ito ng kwento.

Isipin na pinipiga ang isang hose ng hardin habang ang tubig ay dumadaloy dito. Ang bomba (iyong gripo) ay lumilikha ng daloy, ngunit kapag pinipiga mo ang medyas (paglikha ng paglaban), bumubuo ang presyon. Ang parehong bagay ay nangyayari sa mga hydraulic system.

Paano ito gumagana sa totoong buhay

Sa loob ng isang axial piston pump: ang mga pangunahing bahagi

Basagin natin ang mga pangunahing sangkap na gumagawa ng mga bomba na ito:

1. Cylinder Block

Ito ay tulad ng pangunahing katawan na pinagsama ang lahat. Nag -ikot ito at may mga butas para sa mga piston.

2. Mga Piston

Ito ang mga maliliit na cylinders na gumagalaw at pabalik -balik. Karamihan sa mga bomba ay may 7 o 9 na piston (palaging isang kakaibang numero upang gawing mas maayos ang daloy).

3. Swashplate

Ang anggulo na plato na ito ay ang matalino na bahagi na lumiliko ang pag-ikot ng paggalaw sa likuran at paggalaw ng piston. Isipin ito tulad ng isang cam sa isang makina ng kotse.

4. Drive shaft

Nag -uugnay ito sa isang motor at ginagawang umiikot ang lahat.

5. Valve Plate

Kinokontrol nito kung saan pumapasok at lumabas ang likido, tulad ng mga ilaw ng trapiko para sa haydroliko na likido.

Paano Nangyayari ang Magic: Ang proseso ng pumping

Ang proseso ay nakakagulat na simple:

Hakbang 1: phase ng pagsipsip

• Bumalik ang mga piston, na lumilikha ng walang laman na puwang
• Ang hydraulic fluid ay makakakuha ng sinipsip sa pamamagitan ng inlet
• Ito ay tulad ng paggamit ng isang hiringgilya upang gumuhit ng gamot

Hakbang 2: Paglabas ng Phase

• Ang mga piston ay nagtutulak pasulong, pinipiga ang likido
• Ang pressurized fluid shoots out sa outlet
• Lumilikha ito ng daloy na maaaring bumuo ng presyon

Nangyayari ito ng libu-libong beses bawat minuto, na lumilikha ng isang matatag na stream ng high-pressure fluid.

Dalawang uri: Nakapirming kumpara sa variable na pag -aalis

Ang Axial Piston Pumps ay dumating sa dalawang pangunahing lasa:

Mga Application ng Real-World: Kung saan makikita mo ang mga bomba na ito

Ang mga axial piston pump ay nasa lahat ng dako, kahit na hindi mo ito nakikita:

Kagamitan sa Konstruksyon

• Ginagamit ito ng mga excavator upang maiangat ang mga toneladang dumi
• Ang mga bulldozer ay nagtutulak sa pamamagitan ng matigas na lupain
• Ang mga cranes ay nagtaas ng mabibigat na materyales sa mahusay na taas

Mga makina na pang -industriya

• Hydraulic pinipilit ang mga bahagi ng metal
• Ang mga makina ng CNC ay pinutol na may hindi kapani -paniwalang katumpakan
• Ang mga machine ng paghubog ng iniksyon ay gumagawa ng mga produktong plastik

Transportasyon

• Gamitin ang mga sasakyang panghimpapawid para sa mga landing gear at mga kontrol sa paglipad
• Ang mga barko ay umaasa sa kanila para sa mga sistema ng pagpipiloto
• Kahit na ang ilang mga sistema ng air conditioning ng kotse ay gumagamit ng mga ito

Agrikultura

• Gumagamit ang mga traktor ng hydraulic power para sa mga kalakip
• Ang mga nag -aani ay nagpapatakbo ng mga kumplikadong mekanismo ng pagputol
• Ang mga sistema ng patubig ay gumagalaw nang mahusay

Ang mga kakayahan sa presyon: Gaano katindi ang mga ito?

Ang iba't ibang mga axial piston pump ay maaaring hawakan ang iba't ibang mga antas ng presyon:

Upang mailagay ito sa pananaw, ang isang tipikal na gulong ng kotse ay may mga 30-35 psi. Ang mga bomba na ito ay maaaring lumikha ng presyon na 100-200 beses na mas malakas!

Bakit mahalaga ang presyon

Ang presyon ay kung ano ang nagbibigay ng mga haydroliko na sistema ng kanilang hindi kapani -paniwalang lakas. Narito kung bakit:

Lakas pagpaparami

Gamit ang prinsipyo ng Pascal (pinangalanan pagkatapos ng isang matalinong tao na Pranses), ang mga hydraulic system ay maaaring dumami ang lakas. Ang isang maliit na puwersa sa isang maliit na piston ay maaaring lumikha ng isang malaking puwersa sa isang malaking piston.

Tumpak na kontrol

Pinapayagan ng mataas na presyon para sa napaka -tumpak na paggalaw, na ang dahilan kung bakit ginagamit ang mga hydraulic system sa mga kontrol ng sasakyang panghimpapawid at kagamitan sa pag -opera.

Compact power

Ang mga hydraulic system ay maaaring maghatid ng napakalaking kapangyarihan mula sa medyo maliit na sangkap, na ginagawang perpekto para sa mga mobile kagamitan.

Karaniwang mga problema at solusyon

Tulad ng anumang makina, ang mga axial piston pump ay maaaring magkaroon ng mga isyu:

Presyon ng pulsation

Suliranin:Ang daloy ay hindi perpektong makinis, na lumilikha ng mga panginginig ng boses
Solusyon:Gumamit ng isang kakaibang bilang ng mga piston at mga espesyal na disenyo ng balbula

Panloob na pagtagas

Suliranin:Ang mga likidong pagtagas sa loob ng bomba, pagbabawas ng kahusayan
Solusyon:Regular na pagpapanatili at kalidad ng hydraulic fluid

Sobrang init

Suliranin:Ang mataas na presyon ay lumilikha ng init, na maaaring makapinsala sa mga seal
Solusyon:Wastong mga sistema ng paglamig at mga balbula ng relief ng presyon

Mga Tip sa Pagpapanatili: Pagpapanatiling masaya ang iyong bomba

Upang mapanatili ang isang axial piston pump na gumagana nang maayos:

• Panatilihing malinis ang likido- Ang maruming langis ay ang kaaway ng mga hydraulic system
• Regular na baguhin ang mga filter- Isipin ang mga ito bilang mga filter ng hangin ng bomba
• Subaybayan ang presyon at temperatura- Masyadong marami sa alinman ay maaaring maging sanhi ng mga problema
• Suriin para sa mga tagas- Panlabas na pagtagas ng basura ng basura; Ang mga panloob na pagtagas ay nagbabawas ng kahusayan
• Sundin ang mga iskedyul ng pagpapanatili- Ang mga regular na pag-check-up ay pumipigil sa malalaking problema

Ang paghahambing ng mga bomba ng axial piston sa iba pang mga uri

Ang hinaharap ng mga bomba ng axial piston

Ang teknolohiya ay patuloy na pagpapabuti ng mga bomba na ito:

Mga kontrol sa Smart

Ang mga bagong bomba ay maaaring awtomatikong ayusin ang kanilang output batay sa kung ano ang kailangan ng system, pag -save ng enerhiya at pagpapabuti ng pagganap.

Mas mahusay na mga materyales

Ang mga advanced na materyales ay gumawa ng mga bomba na mas mahaba at hawakan ang mas mataas na mga panggigipit.

Digital monitoring

Maaaring mahulaan ng mga sensor kung kinakailangan ang pagpapanatili, na pumipigil sa hindi inaasahang mga breakdown.

Kahusayan ng enerhiya: Bakit mahalaga

Ang mga modernong axial piston pump ay hindi kapani -paniwalang mahusay:

Mahalaga ang kahusayan na ito sapagkat:

• Nakakatipid ito ng pera sa koryente
• Binabawasan nito ang henerasyon ng init
• Ito ay mas mahusay para sa kapaligiran

Pagpili ng tamang bomba

Kapag pumipili ng isang axial piston pump, isaalang -alang ang:

Mga kinakailangan sa presyon

Gaano karaming presyon ang talagang kailangan ng iyong system? Huwag mag -oversize - nag -aaksaya ito ng enerhiya at pera.

Rate ng daloy

Gaano karaming fluid ang kailangang ilipat bawat minuto? Tinutukoy nito ang laki ng bomba.

Uri ng kontrol

Kailangan mo ba ng nakapirming output o variable control? Ang variable na gastos ay higit pa ngunit nag -aalok ng kakayahang umangkop.

Kapaligiran

Gagana ba ito sa loob ng bahay o sa labas? Sa malinis o maruming kondisyon? Labis na temperatura?

Badyet

Balanse ang gastos sa itaas na may pangmatagalang mga gastos sa pagpapatakbo at pagiging maaasahan.

Mga pagsasaalang -alang sa kaligtasan

Pag -unawa sa Pagsasama ng System

Ang Axial Piston Pumps ay hindi nag -iisa. Ang mga ito ay bahagi ng isang kumpletong hydraulic system na kasama ang:

Reservoir

Nag -iimbak ng haydroliko na likido at pinapayagan itong palamig

Mga filter

Panatilihing malinis ang likido at protektahan ang mga sangkap ng system

Mga balbula

Kontrol ng daloy ng direksyon, presyon, at bilis

Mga actuators

I -convert ang hydraulic power pabalik sa mekanikal na trabaho (cylinders, motor)

Sistema ng paglamig

Namamahala ng init na nabuo ng system

Pag -aayos ng mga karaniwang isyu

Mababang presyon ng output

• Suriin para sa panloob na pagtagas
• Patunayan ang setting ng pag -aalis ng bomba
• Maghanap ng mga panlabas na pagtagas
• Suriin ang setting ng balbula ng relief

Labis na ingay

• Suriin ang antas ng likido at kalidad
• Maghanap ng hangin sa system
• Patunayan ang wastong pag -mount
• Suriin para sa mga pagod na sangkap

Sobrang init

• Suriin ang sistema ng paglamig
• Patunayan ang wastong lagkit ng likido
• Maghanap ng labis na presyon
• Suriin para sa mga naka -block na filter

Ang ilalim na linya

Kaya, ang mga bomba ng axial piston ay lumikha ng presyon? Ganap na! Habang lalo silang lumikha ng daloy, ang daloy na ito ay nagiging presyon kapag nakakatugon ito sa pagtutol sa haydroliko na sistema. Ang presyur na ito ay kung ano ang nagbibigay ng haydroliko na kagamitan ang hindi kapani -paniwalang kapangyarihan at katumpakan.

Ang mga bomba na ito ay mga kamangha -manghang engineering na nagbago ng hindi mabilang na mga industriya. Mula sa paghuhukay ng paghuhukay ng iyong pundasyon hanggang sa ligtas na landing landing sa paliparan, ang mga axial piston pump ay nagtatrabaho sa likod ng mga eksena upang maging posible ang ating modernong mundo.

Ang pag -unawa kung paano sila gumagana ay tumutulong sa amin na pahalagahan ang hindi kapani -paniwalang engineering na pumapasok sa pang -araw -araw na makina. Sa susunod na makita mo ang isang piraso ng mabibigat na kagamitan na nagtatrabaho, malalaman mo na marahil isang axial piston pump sa loob, tahimik na lumilikha ng presyon na kinakailangan upang ilipat ang mga bundok - literal!

Kung ikaw ay isang mag -aaral na natututo tungkol sa Hydraulics, isang technician na nagpapanatili ng kagamitan, o isang tao lamang na nag -usisa tungkol sa kung paano gumagana ang mga makina, ang pag -unawa sa mga axial piston pump ay magbubukas ng isang kamangha -manghang mundo ng engineering at teknolohiya.
