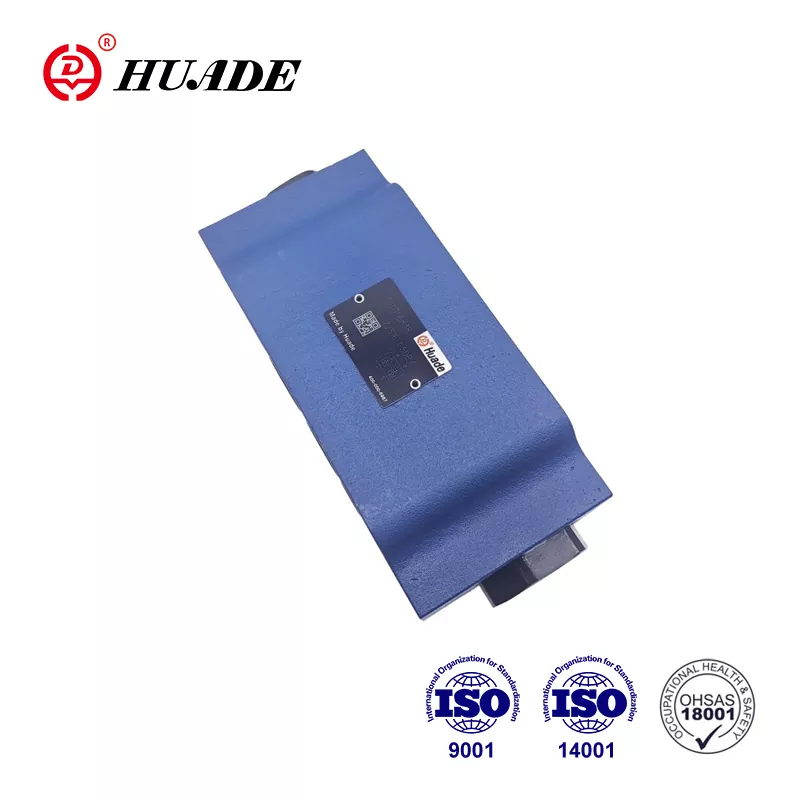

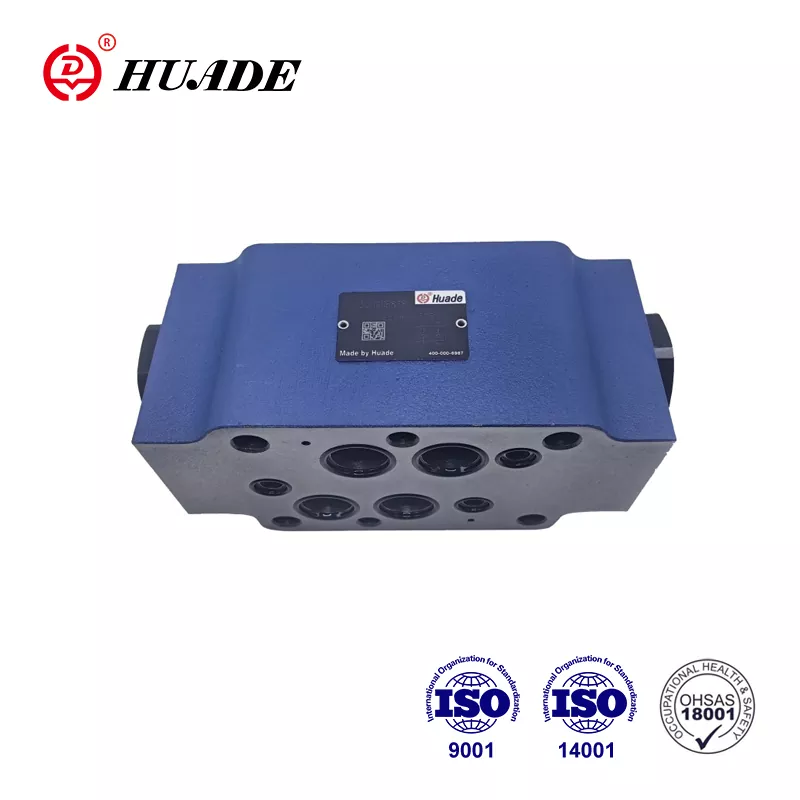

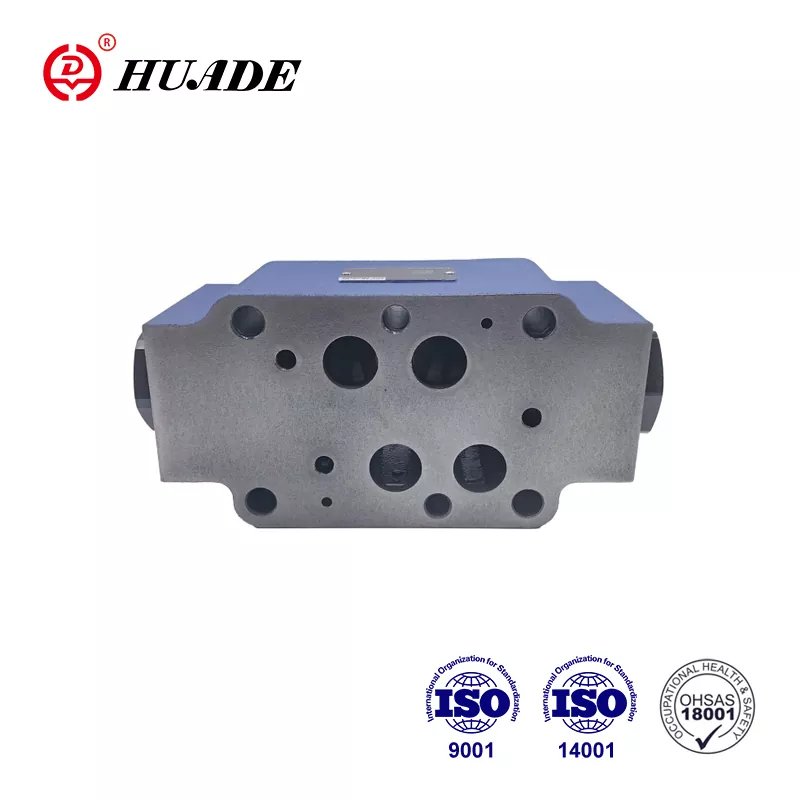

Check Valve Sandwich Plate Z2S 16

Pinangangasiwaan ng Huafilter ang pag-export ng Huade® hydraulic directional valves sa loob ng maraming taon sa China. Lubos kaming ikinararangal na maging ang tanging awtorisadong ahente sa ibang bansa ng Beijing Huade Hydraulic Industrial Group mula 2023. Ginagarantiya namin ang kalidad ng Check Valve Sandwich Plate Z2S 16 sa loob ng isang taon. Sigurado kami na ang kalidad ay sumusunod sa iyong mga kinakailangan. Nag-aalok ang aming dedikadong team ng mga propesyonal na serbisyo sa pre-sales at after-sales, na may mga karanasang inhinyero na nagbibigay ng napapanahong teknikal na suporta. Kung naghahanap ka ng mga hydraulic valve na may mataas na kalidad, mababang presyo at matatag na pagganap, mangyaring makipag-ugnay sa amin.

Magpadala ng Inquiry PDF Download

Paglalarawan ng Produkto

Itinatag sa pamamagitan ng isang strategic partnership sa pagitan ng Chinese at German government noong 1979, dalawang beses na nakipagtulungan si Huade sa Rexroth. Maaaring palitan ng Huade® check valve Z2S 16 ang Z2S 16 ng Rexroth sa parehong serye. Ang presyo ay mas makatwiran. Ang pabrika ay may mahusay na sistema ng inspeksyon upang matiyak ang matatag na pagganap. Ang bawat Z2S 16 ay ilalagay sa karaniwang mga karton at hindi tinatagusan ng tubig na plastic packaging bago umalis sa pabrika. Ang Huade ay nakapasa sa ISO9001, ISO14001, at OH SAS18001. Ang Huade® hydraulic directional valve ay ginagamit sa industriya ng militar dahil sa maaasahang pagganap. Ito ay isang lumang pambansang tatak sa China.

Parameter ng produkto ng Check Valve Sandwich Plate Z2S 16

Sukat	6	10	16	22
Max.flow (L/min)	hanggang 60	sa 120	hanggang 300	sa 450
Max.operating pressure (MPa)	hanggang 31.5
Presyon ng pag-crack (MPa)	Tingnan ang mga katangian na kurba
Mga direksyon	Tingnan ang mga simbolo
ratio ng lugar	A1/A2=1:3	A1/A2=1:11.45	A1/A2=1:11.8	A1/A2=1:13.6
ratio ng lugar	A1/A2=1:3	A3/A2=1:2.86	A3/A2=1:2.8	A3/A2=1:2.8
Pressure fluid	Mga mineral na langis (para sa NBR seal) o phosphate ester (para sa FPM seal)
Saklaw ng temperatura ng pressure fluid（℃）	-30～+80
Saklaw ng lagkit (mm2/s)	2.8 hanggang 500
Timbang (Kg)	humigit-kumulang.0.8	humigit-kumulang.3	humigit-kumulang 6.5	humigit-kumulang.12

Tampok ng Produkto At Paglalapat ng Check Valve Sandwich Plate Z2S 16

Mga Tampok:

▶ Para sa paggamit sa vertical stacking assemblies

▶ Para sa walang pagtagas na pagsasara ng isa o dalawang service port

▶ Porting pattern sa Din 24 340 form A, ISO4401 at CETOP - RP 121H

Application:

Ang check Valve Z2S na ito ay ginagamit para sa vertical stacking installation. Maaari nitong i-seal ang isa o dalawang working oil port nang walang leakage kung kinakailangan.

Mga function, seksyon, mga simbolo ng Check Valve Sandwich Plate Z2S 16

Ang pilot operated check valve type Z2S 16 ay disenyo ng sandwich plate. Ginagamit ito para sa walang-leak na pagsasara ng isa o dalawang service port, kahit na sa mahabang panahon. Ang libreng daloy ay nangyayari mula A1 hanggang A2 o B1 hanggang B2. Ang daloy sa A1 B1 ang kabaligtaran na direksyon ay naharang. Kapag ang fluid ay dumadaloy mula A1 hanggang A2, ang spool ay pinipindot at itinutulak pakanan, sa gayon ay nagbubukas ng ball poppet valve na bubukas sa poppet. Upang matiyak ang tamang pagsasara ng balbula, ang A2 B2 service port ng directional valve ay dapat na konektado sa tangke sa neutral na posisyon.

Simbolo ng Z2S

Karaniwang halimbawa ng circuit ng Z2S
