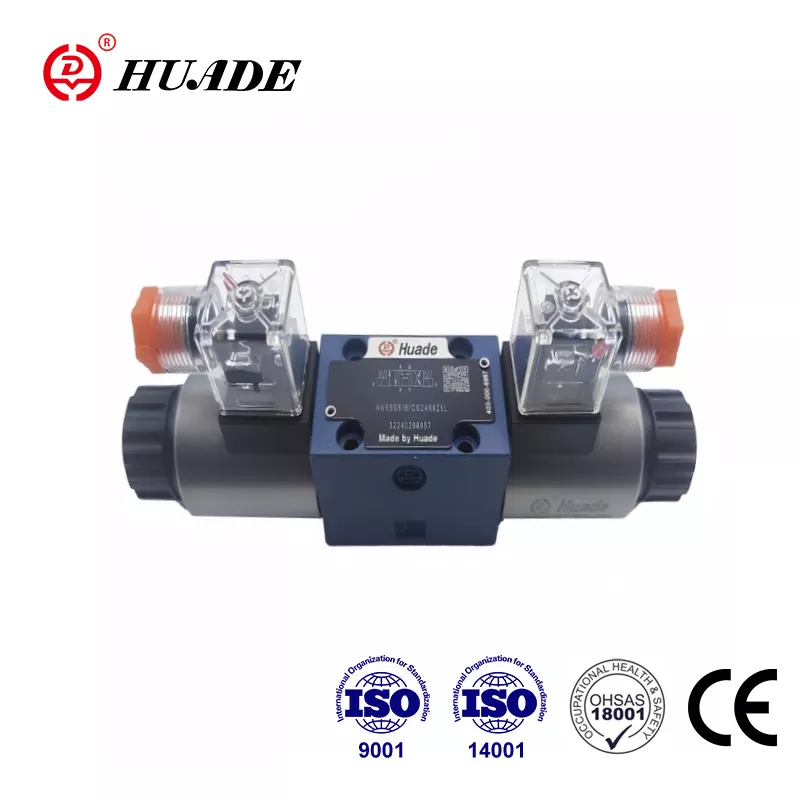

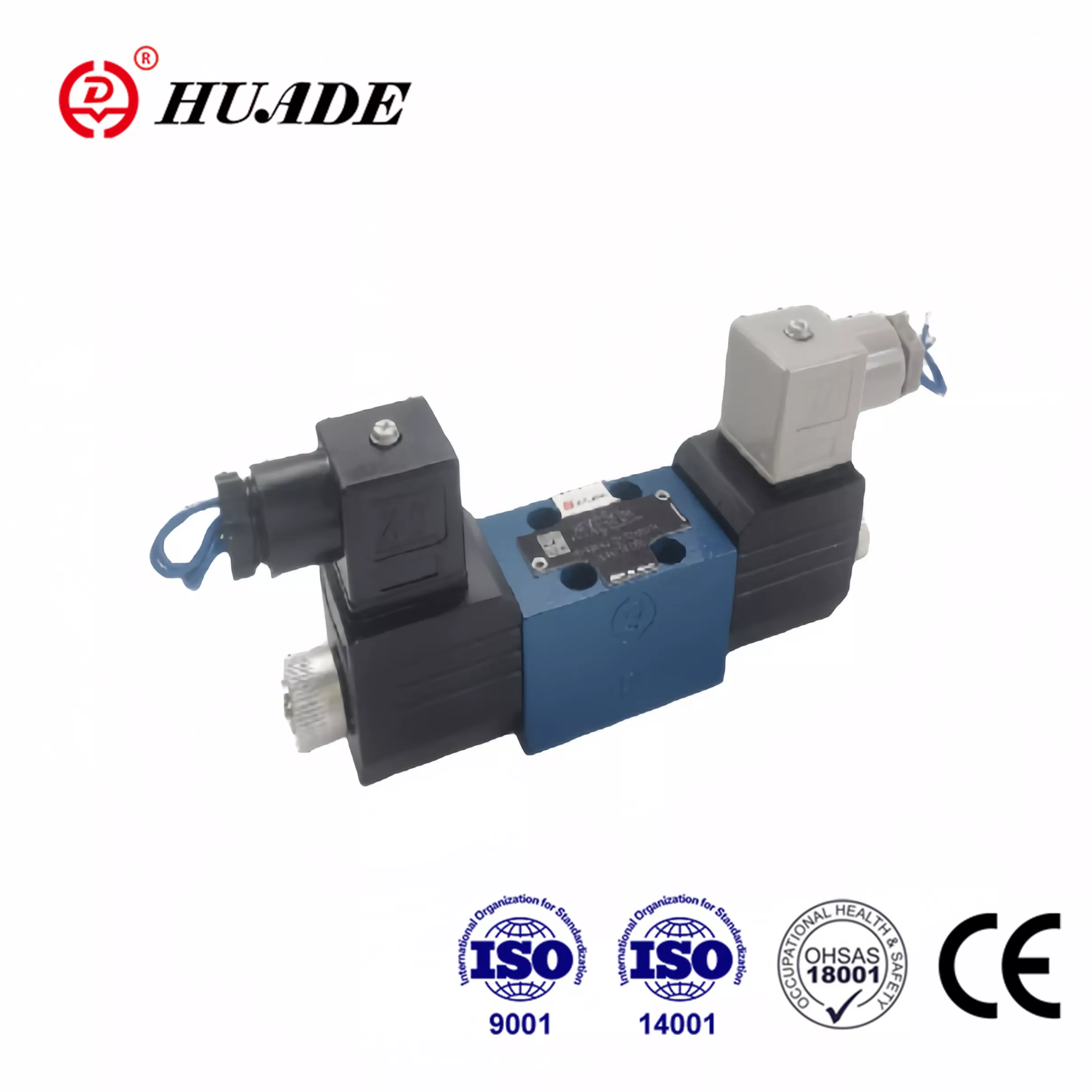

Kapag ang mga tao ay naghahanap para sa "Directional Control Valve We 4 para sa Rexroth," karaniwang tinitingnan nila ang isa sa mga pinaka -karaniwang hydraulic na sangkap sa makinarya ng industriya. Ang pangalan ay maaaring medyo nakalilito kahit na. Ano ang ibig sabihin ng karamihan sa mga tao sa pamamagitan ng "Kami 4" ay ang Rexroth We 6 Series Valve na may 4-way function. Ang "4" ay tumutukoy sa apat na pangunahing port sa balbula, habang ang "6" ay nagsasabi sa iyo ng laki ng pagtatalaga, na tumutugma sa pamantayan ng industriya ng NG6 o cetop 3 na pattern ng pag -mount.
Mahalaga ang pagkakaiba na ito sapagkat kung nag -order ka ng mga bahagi o pagdidisenyo ng isang sistema, kailangan mong malaman kung ano mismo ang iyong pinagtatrabahuhan. Ang Rexroth Directional Control Valve sa kategoryang ito ay naging isang workhorse sa mga hydraulic system sa loob ng mga dekada, at may magagandang dahilan kung bakit nananatiling popular ngayon.
Ano ang espesyal sa Rexroth We 6 Valve Special
Ang Rexroth We 6 Directional Control Valve ay nakatayo sa masikip na larangan ng mga haydroliko na balbula dahil ito ay nag -iimpake ng malubhang pagganap sa isang compact package. Ang balbula na ito ay maaaring hawakan ang mga panggigipit hanggang sa 350 bar, na halos 5,076 psi, at mga rate ng daloy hanggang sa 80 litro bawat minuto kapag gumagamit ka ng bersyon ng DC solenoid. Para sa isang AC solenoid, na bumababa sa 60 litro bawat minuto, ngunit marami pa rin ito para sa karamihan sa mga pang -industriya na aplikasyon.
Ginagamit ng balbula ang tinatawag na isang direktang kumikilos na disenyo ng wet-pin solenoid. Nang hindi nakakakuha ng masyadong teknikal, nangangahulugan ito na ang electromagnetic coil ay nakaupo sa hydraulic oil, na tumutulong na palamig ito at ginagawang mas tahimik. Ang langis ay nagpapadulas din sa mga gumagalaw na bahagi, na nagpapalawak ng buhay ng balbula. Ito ay naiiba sa ilang mga mas murang disenyo kung saan ang solenoid ay nakaupo sa labas ng langis at tumatakbo nang mas mainit.
Ang talagang nagtatakda ng balbula na ito ng control control ay kung paano ito nakakatugon sa mga pamantayang pang -internasyonal. Ang pattern ng pag-mount ay sumusunod sa ISO 4401-03-02-0-05, na pareho sa pamantayang Amerikano NFPA D03. Ang pamantayang ito ay nangangahulugang maaari kang magpalit ng isang balbula ng Rexroth para sa balbula ng NG6 ng isa pang tatak nang hindi binabago ang iyong mounting plate o pagtutubero. Iyon ay isang malaking pakikitungo kapag pinapanatili mo ang mas matatandang kagamitan o sinusubukan mong mapagkukunan nang mabilis.
Pag-unawa sa 4-way function
Kung pinag-uusapan natin ang tungkol sa isang 4-way na direksyon ng control valve, inilalarawan namin kung paano kinokontrol ng balbula ang daloy ng haydroliko. Ang balbula ay may apat na pangunahing port, karaniwang may label na P, T, A, at B. Port P ay kumokonekta sa iyong bomba at nagdadala ng pressurized hydraulic fluid. Nag -uugnay ang Port T sa iyong tangke at kung saan bumalik ang likido. Ang mga port A at B ay kumonekta sa iyong haydroliko na silindro o motor.
Ang Rexroth We 6 valve ay maaaring mai -configure bilang isang 4/3 balbula, na nangangahulugang apat na port at tatlong posisyon, o isang 4/2 balbula na may apat na port at dalawang posisyon. Ang tatlong-posisyon na bersyon ay mas karaniwan dahil nagbibigay ito sa iyo ng isang neutral na posisyon sa sentro kung saan bumalik ang balbula kapag pinapatay mo ang signal ng elektrikal.
Ang iba't ibang mga posisyon sa sentro ay gumagawa ng iba't ibang mga bagay. Ang isang saradong sentro, na tinawag ni Rexroth ng isang "C" spool, hinaharangan ang lahat ng mga port sa gitnang posisyon ngunit nag -uugnay sa A at B sa tangke. Ito ay kapaki -pakinabang kapag kailangan mong humawak ng isang pagkarga sa lugar. Ang isang bukas na sentro, na minarkahan bilang "G" o "T" sa sistema ng Rexroth, ay nag -uugnay sa bomba nang direkta sa tangke sa neutral na posisyon habang hinaharangan ang A at B. Ito ang nais mong gamitin sa isang nakapirming pag -aalis ng gear ng bomba dahil pinapayagan nito ang bomba na mag -unload kapag walang gumagalaw.
Ang pagsasaayos ng "E" spool ay popular din. Pinipigilan nito ang bomba ngunit nag -uugnay sa A, B, at T na magkasama sa gitna. At kung kailangan mo ng maximum na puwersa ng paghawak, ang "H" spool blocks lahat ng apat na port na ganap sa neutral na posisyon. Ito ang ginagamit ng mga machinist para sa mga clamp ng workholding dahil halos walang pagtagas sa sandaling nakatakda ang salansan.
Paano inihahambing ng Rexroth Valve sa kumpetisyon
Ang merkado ng Directional Control Valve ay mapagkumpitensya, kasama sina Parker Hannifin at Eaton Vickers na nag -aalok ng mga katulad na produkto. Ang lahat ng tatlong pangunahing tatak ay gumagawa ng mga balbula na pisikal na nagpapalitan dahil sinusunod nila ang parehong pamantayan ng Cetop 3. Ginagawa nitong bumaba ang iyong desisyon sa pagbili sa mga detalye ng pagganap, presyo, at kung gaano kabilis makakakuha ka ng balbula.
Ang Rexroth We 6 at ang Vickers DG4V-3 ay parehong max out sa 80 litro bawat minuto at 350 bar sa pangunahing port. Ang serye ng D3W ng Parker ay nag -aangkin ng mas mataas na kapasidad ng daloy, hanggang sa 150 litro bawat minuto sa parehong bakas ng D03. Iyon ay maaaring mahalaga kung pinipilit mo ang mga limitasyon, ngunit para sa karamihan ng mga aplikasyon, ang balbula ng Rexroth ay nagbibigay ng maraming kapasidad.
Ang isang lugar kung saan lumilitaw ang mga pagkakaiba ay nasa rating ng presyon ng tangke ng tangke. Ang balbula ng Rexroth ay karaniwang nagbibigay -daan sa 160 bar back pressure sa T port para sa ilang mga uri ng spool. Ang D3W ng Parker ay umakyat sa 210 bar, at ang Vickers DG4V-3 na mataas na bersyon ng pagganap ay humahawak ng 207 bar. Kung mayroon kang mahabang mga linya ng pagbabalik o kailangan upang pamahalaan ang presyon ng likod, maaaring maimpluwensyahan nito ang iyong napili.
Matalino ang presyo, ang Rexroth Directional Control Valve ay karaniwang tumatakbo sa paligid ng £ 255 para sa isang pangunahing yunit, kahit na ang mga presyo ay nag-iiba batay sa pagsasaayos at kung saan ka bumili. Maaari mong mahanap ang mga balbula na ito sa pamamagitan ng mga namamahagi ng industriya, sa eBay para sa ginamit o labis na mga yunit, at sa pamamagitan ng mga pangunahing supplier tulad ng RS Online.
Bakit higit na mahalaga ang kalinisan ng likido kaysa sa iniisip mo
Narito ang isang bagay na nakakakuha ng maraming tao sa bantay tungkol sa Rexroth We 6 Valve. Kahit na ito ay itinayo matigas at maaaring hawakan ang 350 bar ng presyon, nakakagulat na sensitibo sa maruming hydraulic oil. Ang katumpakan na akma sa pagitan ng spool at ang hubad ay kung ano ang nagpapahintulot sa selyo ng balbula sa mataas na presyon, ngunit ang parehong masikip na clearance, karaniwang sa pagitan ng 3 at 13 microns, ay nangangahulugang ang mga particle ay maaaring mag -jam ng mga bagay.
Kapag ang mga kontaminado ay pumasok sa maliit na puwang na iyon, nilikha nila ang tinatawag ng industriya ng spool stiction o silt lock. Ang spool ay natigil at hindi lilipat kahit na ang solenoid ay pinalakas. Kung nagpapatakbo ka ng AC solenoids, maaari itong talagang masunog ang coil dahil mananatili ito sa mataas na inrush kasalukuyang mode sa halip na bumaba sa paghawak ng kasalukuyang sa sandaling gumagalaw ang spool.
Tinukoy ng Rexroth na ang iyong haydroliko na sistema ay dapat mapanatili ang ISO 4406 Kalinlarin ng Klase 20/18/15. Hindi lang iyon mungkahi. Ang mahusay na pagsasala at pagpapanatiling kontaminasyon sa labas ng iyong system ay marahil ang nag -iisang pinakamahalagang bagay na maaari mong gawin upang mapanatili ang iyong direksyon na control valves na gumagana nang maaasahan. Mahalaga ito kaysa sa pagbili ng pinakamahal na balbula o labis na engineering ang iyong mga kontrol sa kuryente.
Kasama sa isang tamang gawain sa pagpapanatili ang pagsuri sa mga elemento ng filter batay sa pagkakaiba -iba ng presyon, pinapanatili ang cool na langis, at tiyakin na ang tubig ay hindi nakapasok sa system. Ang lumang hydraulic na kasabihan ay panatilihing malinis ang iyong langis, cool, at tuyo, "at iyon talaga ang susi sa mahabang buhay ng balbula.
Mga koneksyon sa elektrikal at proteksyon
Ang Rexroth We 6 Valve ay may iba't ibang mga pagpipilian sa boltahe. Maaari kang makakuha ng 24 VDC, na karaniwan sa mga mobile na kagamitan at mas bagong pang -industriya na makina. Mayroon ding 230 VAC para sa mas matatandang mga sistemang pang -industriya at 110 VDC para sa ilang mga dalubhasang aplikasyon. Ang AC at DC solenoids ay maaaring palitan sa parehong katawan ng balbula, na nagbibigay sa iyo ng kakayahang umangkop kung nag -upgrade ka ng isang sistema.
Kapag isinara mo ang kapangyarihan sa isang solenoid valve, bumubuo ito ng isang boltahe na spike. Ito ay pisika lamang, ngunit maaari itong maging sanhi ng mga problema sa iyong control electronics kung hindi mo ito pinangangasiwaan nang tama. Kailangan mo man ng panlabas na proteksyon ng pag-surge sa iyong de-koryenteng panel, o maaari kang mag-order ng balbula na may isang konektor na may built-in na panghihimasok na pagsugpo.
Nag -aalok ang balbula ng manu -manong mga pagpipilian sa override. Ang karaniwang manu -manong override ay nagbibigay -daan sa isang technician na ilipat ang spool sa pamamagitan ng pagtulak ng isang pindutan kapag naka -off ang kapangyarihan. Napakahalaga nito sa panahon ng pag -aayos o pag -komisyon. Mayroon ding pagpipilian sa pindutan ng kabute na may isang detent na naka -lock ang balbula sa manu -manong posisyon hanggang sa hilahin mo ito.
Kailan gagamitin ang balbula na ito at kung kailan titingnan sa ibang lugar
Ang Rexroth We 6 Directional Control Valve ay higit sa simpleng on-off control. Kung kailangan mo ng isang haydroliko na silindro upang mapalawak o mag -urong, o isang motor upang i -on at baligtarin, ang balbula na ito ay gumagawa ng trabaho na maaasahan at matipid. Ito ay karaniwang kagamitan sa makinarya ng konstruksyon, kagamitan sa agrikultura, mga tool sa makina, at pangkalahatang pang -industriya hydraulics.
Ang hindi ginagawa ng balbula na ito ay proporsyonal na kontrol. Hindi mo maaaring mag -iba ang rate ng daloy o kontrolin ang bilis ng iyong actuator nang maayos sa isang simpleng balbula ng control ng direksyon. Kung kailangan mo iyon, tinitingnan mo ang 4WRA o 4wree proporsyonal na serye ng balbula ng Rexroth. Ang mga balbula na iyon ay may proporsyonal na solenoids, electronic feedback, at mga sensor ng posisyon na hayaan mong kontrolin ang posisyon ng spool na patuloy na batay sa isang signal ng analog.
Ang pagkakaiba sa gastos ay makabuluhan. Ang isang proporsyonal na balbula ng direksyon ay maaaring tumakbo ng higit sa $ 2,000, habang ang pangunahing we 6 na direksyon ng control valve ay nagkakahalaga ng isang bahagi ng iyon. Para sa mga application na nangangailangan lamang ng mga posisyon ng discrete, ang paggastos ng labis na pera sa proporsyonal na kontrol ay hindi makatuwiran. Ang mas simpleng balbula ay mas maaasahan, mas madaling mapanatili, at ginagawa mismo ang kailangan mo.
Para sa mga mapanganib na lokasyon, nag-aalok ang Rexroth ng mga bersyon ng pagsabog-patunay ng We 6 na balbula na may mga rating ng ex ib iic t6. Ito ang iyong gagamitin sa mga kemikal na halaman o mga refineries ng langis kung saan may panganib ng mga paputok na atmospheres. Ang konstruksiyon ng balbula ay pareho, ngunit ang mga sangkap na elektrikal ay nakakatugon sa mga pamantayan sa kaligtasan ng intrinsiko.
Mga pagsasaalang -alang sa pag -install at disenyo ng system
Ang pag -install ng isang Rexroth Directional control valve ay tama na gumagawa ng isang malaking pagkakaiba sa kung gaano kahusay ito gumanap. Ang balbula ay naka -mount sa isang subplate na bolts sa iyong sari -sari o hydraulic block. Ang subplate ay may ported na mga sipi na kumonekta sa iyong pagtutubero. Tiyaking gumagamit ka ng isang cetop 3 subplate na tumutugma sa pattern ng port ng balbula.
Maaari mong mai -mount ang balbula sa anumang orientation, ngunit kailangan mong mag -isip tungkol sa dissipation ng init. Ang subplate ay dapat magkaroon ng thermal conductivity ng hindi bababa sa 36.2 w/mk, at kung nag -mount ka ng maraming mga balbula sa parehong sari -sari, panatilihin ang hindi bababa sa 55mm sa pagitan ng mga sentro. Ang solenoid coils ay maaaring paikutin ang 90 degree, na tumutulong kapag nagtatrabaho ka sa masikip na mga puwang o kailangan upang mai -orient ang mga koneksyon sa koryente sa isang tiyak na paraan.
Isang bagay na dapat bantayan ay ang mga limitasyon ng daloy. Kahit na ang balbula ay na -rate para sa 80 litro bawat minuto, kung ang iyong mga kondisyon ng system ay maaaring itulak ang mga daloy ng mas mataas sa panahon ng mga transients o paglipat, kailangan mong mag -install ng isang kartutso na throttle sa linya ng presyon. Kung wala ito, panganib mo ang pag -oscillation ng spool o hindi wastong pag -uugali kapag nagpapatakbo ka malapit sa limitasyon ng kapasidad ng balbula.
Ang limitasyon ng presyon ng tangke ng tangke ay isa pang pagsasaalang -alang sa disenyo. Para sa mga uri ng spool na minarkahan ng "A" o "B," kung nagpapatakbo ka ng mga panggigipit na maaaring itulak ang tank port higit sa 160 bar, kailangan mong tratuhin ang port na iyon bilang isang linya ng kanal sa halip na isang linya ng pagbabalik. Alinmang ruta ito nang hiwalay sa tangke na may kaunting presyon sa likod, o pumili ng ibang balbula na may mas mataas na mga rating ng tank port.
Pag -aayos ng mga karaniwang problema
Kapag ang isang hydraulic system na may isang Rexroth Directional control valve ay hindi gumagana nang tama, mayroong isang lohikal na paraan upang malaman kung ano ang mali. Magsimula sa manu -manong override. Kung maaari mong ilipat nang manu -mano ang spool at gumagana ang actuator, ang iyong problema ay elektrikal. Suriin ang iyong supply ng kuryente, koneksyon sa mga kable, at mga signal ng kontrol. Kung ang manu -manong override ay hindi gumagalaw sa spool alinman, mayroon kang isang mekanikal na isyu.
Ang mga problemang mekanikal ay karaniwang bumababa sa kontaminasyon o pinsala. Kung ang balbula ay tumatakbo sa maruming langis, maaaring ma -stuck ang spool. Minsan maaari mong palayain ito sa pamamagitan ng pagbibisikleta ng manu -manong pag -override habang tinapik ang basta -basta sa katawan ng balbula, ngunit kung ang kontaminasyon ay malubha, kailangan mong i -disassemble at linisin ang balbula o palitan ito.
Ang mga pagkabigo sa elektrikal ay madalas na lumilitaw bilang sinunog na solenoid coils. Kung sinusukat mo ang walang hanggan na pagtutol sa buong mga terminal ng coil, ang coil ay bukas at nangangailangan ng kapalit. Ang mababang pagtutol ay maaaring magpahiwatig ng isang maikling. Ang mga normal na coil ng DC ay karaniwang binabasa sa pagitan ng 10 at 50 ohms depende sa rating ng boltahe. Ang mga coil ng AC ay nagbabasa ng mas mababa, madalas sa paligid ng 3 hanggang 8 ohms.
Ang pagtagas ay isa pang karaniwang isyu sa mga matatandang balbula. Ang mga seal na nagpapanatili ng langis mula sa pagtagas sa panlabas at ang selyo na pumipigil sa panloob na pagtagas na lumipas ang spool parehong magsuot sa paglipas ng panahon. Ang mga panlabas na pagtagas ay halata, ngunit ang panloob na pagtagas ay nagpapakita bilang pag -anod ng mga actuators o pagkawala ng lakas na may hawak. Ang pagpapalit ng seal kit ay karaniwang inaayos ito, at ang Rexroth ay nagbibigay ng detalyadong mga tagubilin sa muling pagtatayo sa kanilang dokumentasyon sa pagpapanatili.
Ang mas malaking larawan ng kontrol ng haydroliko
Ang Rexroth We 6 Directional Control Valve ay kumakatawan sa isang mature na teknolohiya na napatunayan mismo sa loob ng mga dekada ng pang -industriya na paggamit. Hindi ito flashy o high-tech ng mga modernong pamantayan, ngunit ito mismo ang nais mo para sa maaasahang kontrol ng haydroliko. Ang balbula ay gumagawa ng isang trabaho nang maayos, binuo ito sa isang pamantayan ng kalidad, at sinusunod nito ang mga kombensiyon sa industriya na ginagawang madali upang makatrabaho.
Para sa mga system na nangangailangan ng higit sa 80 litro bawat minuto, nag-aalok ang Rexroth ng serye ng WEH ng mga balbula na pinatatakbo ng pilot. Gumagamit ang mga ito ng isang maliit na we-type na balbula bilang yugto ng pilot upang makontrol ang isang mas malaking pangunahing spool. Ang mga antas ng serye ng WEH hanggang sa laki ng NG32 at maaaring hawakan ang higit sa 1,000 litro bawat minuto. Ang katotohanan na kahit na ang mga malalaking balbula na ito ay umaasa sa Disenyo ng We 6 bilang yugto ng piloto ay nagpapakita kung paano pangunahing ang arkitektura ng balbula na ito ay ang kontrol sa haydroliko.
Kapag tinukoy mo ang isang direksyon ng control valve para sa isang bagong sistema o pagpapalit ng isa sa mga umiiral na kagamitan, ang Rexroth We 6 Series ay nararapat na seryosong pagsasaalang -alang. Naghahatid ito ng mataas na kapasidad ng presyon, mahusay na mga rating ng daloy, at napatunayan na pagiging maaasahan kapag pinapanatili mo nang maayos ang iyong hydraulic system. Ang pamantayang pag -mount ay nangangahulugang hindi ka naka -lock sa isang tagapagtustos, ngunit ang kalidad ng engineering at suporta ng Rexroth ay gumawa ng mga ito ng isang matatag na pagpipilian para sa kritikal na sangkap na ito.
Ang pag -unawa sa kung ano ang ibig sabihin ng "Kami 4", alam ang mga limitasyon ng pagganap, at pinahahalagahan kung bakit mahalaga ang kalinisan ng likido na makakatulong sa iyo na masulit ang mga balbula na ito. Kung pinapanatili mo ang isang armada ng mga mobile na kagamitan, pagdidisenyo ng isang bagong pang -industriya na makina, o pag -aayos ng isang haydroliko na sistema na hindi gumagana nang tama, ang Rexroth Directional Control Valve ay nananatiling isang praktikal at epektibong solusyon para sa mga pangangailangan sa hydraulic control.
