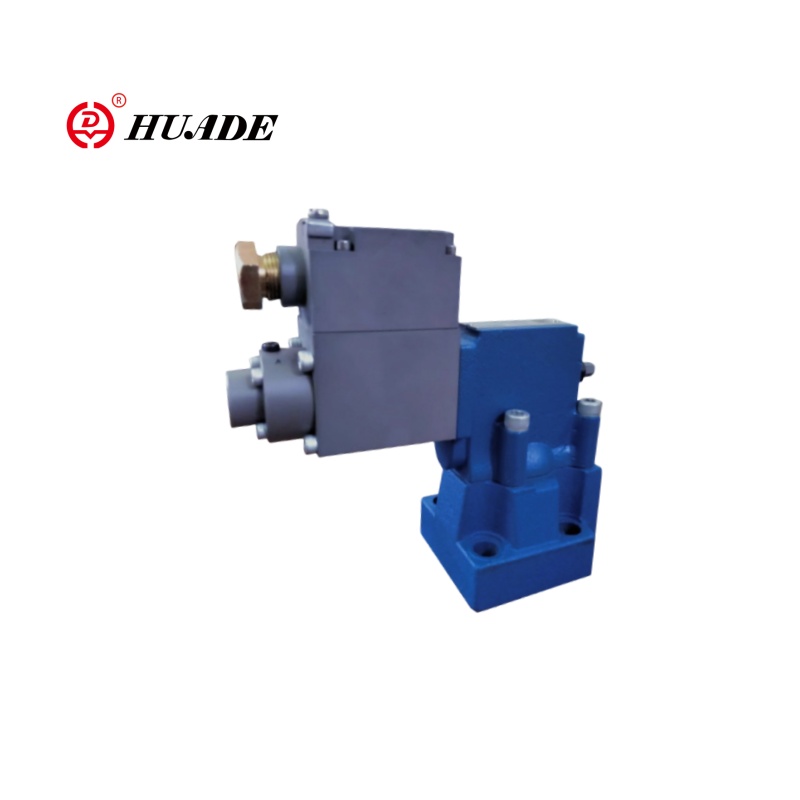

Ang serye ng pagsabog-patunay na kaluwagan ng DBE serye ay isang electrically control pressure regulate valve na idinisenyo para sa nasusunog at paputok na mga kapaligiran, na may tumpak na proporsyonal na regulasyon ng presyon at ligtas na mga katangian ng pagsabog-patunay. Ang proporsyonal na balbula ng kaluwagan DBE ay may built-in na mechanical emergency relief function, awtomatikong lumipat sa ligtas na presyon kapag naka-off ang kapangyarihan. At ang patong na lumalaban sa balbula sa valve core ay maaaring mapalawak ang buhay ng serbisyo.
| Fluid | Ang langis ng mineral na angkop para sa NBR at FKM SEAL |
| Phosphate ester para sa fkm seal | |
| Saklaw ng temperatura ng likido ℃ | -30 hanggang +80 (NBR SEAL) |
| -20 hanggang +80 (fkm seal) | |
| Viscosity Range mm2/s | 2.8 hanggang 380 |
| Pagkakaugnay | ± 3.5% |
| Pag -uulit | ＜ ± 2% |
| Elektriko | |
| Mapagkukunan ng kuryente | DC |
| Min.Solenoid Kasalukuyang Ma | 100 |
| Max.Solenoid Kasalukuyang Ma | 800 |
| Paglaban ng coil | 19.5Ω sa 20 ℃, halaga ng max.warm: 28.8Ω |
| Katayuan sa pagtatrabaho | Tuloy -tuloy |
| Max.Working temperatura ng kapaligiran | +50 ℃ |
| Pagkakabukod sa DIN 40 050 | IP65 |
Mga Tampok:
-Sub-plate mounting:
- pattern ng porting sa DIN 24 340 Form E at ISO 6264
- Para sa pag -install sa mga manifold
- 4 na mga rating ng presyon
- Max. Limitasyon ng presyon, opsyonal
- Uri ng Amplifier VT-2000 (dapat i-order nang hiwalay)
Application:
Ang pagsabog-proof pressure relief valve DBE ay maaaring magamit para sa pagbabarena platform blowout preventers (BOP), down hole tool, natural gas compression stations, pagmimina hydraulic suportahan, mga makinarya ng kalasag, kagamitan sa pagkuha ng gas, mga kagamitan sa pagbabarena ng malalim, at pagsabog-proof deck machine.
Halimbawa:
Pagsabog-Proof PLC → Pagsabog-Proof Proportional Amplifier → DBE Valve → Hydraulic Actuator
↑
Pagsabog-Proof Pressure Sensor (Feedback)
Ang pagsabog-proof pressure relief valve DBE ay pilot na pinatatakbo ng pressure relief valve. Ginagamit ito upang patuloy na itakda ang presyon sa mga hydraulic system sa pamamagitan ng electrical signal.

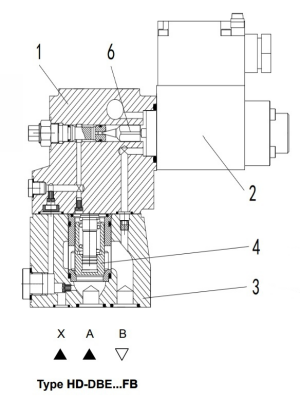

Karaniwang ang mga balbula na ito ay binubuo ng isang pilot valve (1) na may proporsyonal na solenoid (2) at ang pangunahing balbula (3) na may pangunahing insert ng spool (4).
I-type ang HD-DBE ... FB
Ang limitasyon ng presyon ay may kaugnayan sa de -koryenteng kasalukuyang halaga at itinakda ng proporsyonal na solenoid (2). Ang presyon ng system ay inilalapat sa pangunahing spool (4). Kasabay nito ang presyon ay inilalapat sa tagsibol na naka -load na bahagi ng pangunahing spool (4) at ang pilot poppet (6) sa pamamagitan ng orifice (5) sa pilot valve (1). Kung ang Hydraulic Force ay lumampas sa Solenoid Force, bubukas ang Pilot Poppet (6). Ang pilot fluid ay maaaring dumaloy pabalik sa tangke at pagbagsak ng presyon na sanhi ng mga orifice effects ang pangunahing spool (4). Pagkatapos ang pangunahing spool (4) ay nagbubukas ng channel mula sa bomba hanggang sa tangke.

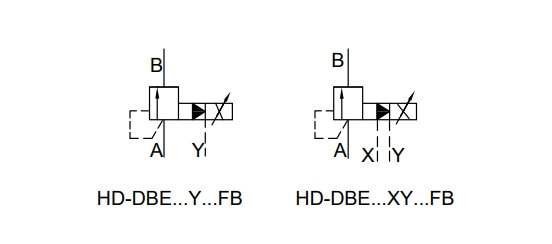

Simbolo ng Pagsabog-Proof Pressure Relief Valve DBE
