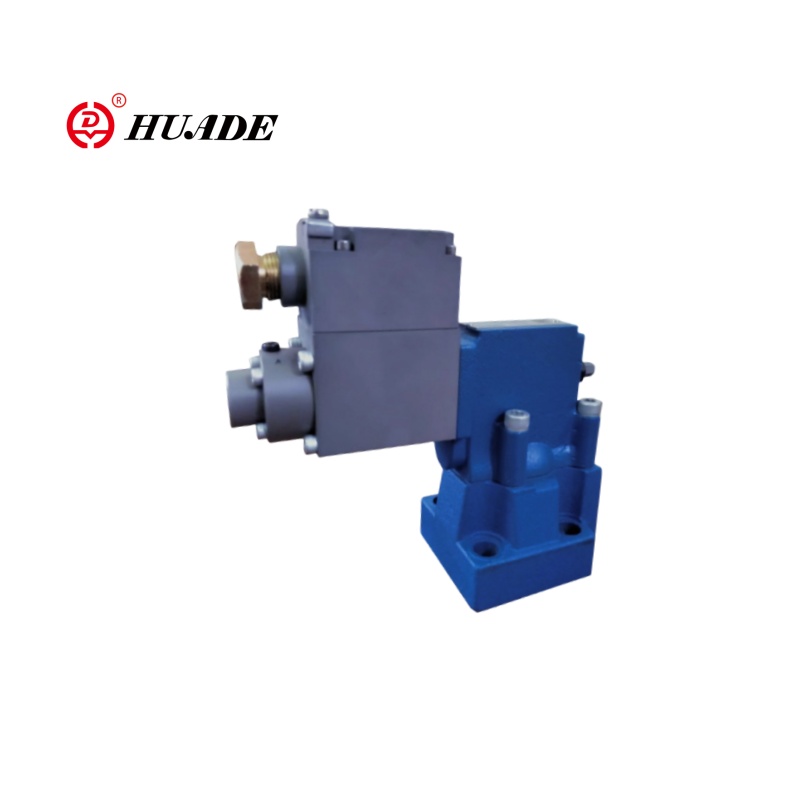

Kung ikukumpara sa pagsabog-proof pressure relief valve DBE, ang serye ng Valve DBEM ay mas angkop para sa mga senaryo na may mataas na dynamic na tugon at matalinong mga kinakailangan. Saklaw ng Pressure Pressure 50 ~ 315 Bar, Flow Rate Hanggang sa 600 L/Min (DBEM 32 Model). Ang nagtatrabaho boltahe ay DC 24V. Ang pagsabog-proof pressure relief valve DBEM ay nagpatibay ng isang pinagsamang disenyo, na may isang opsyonal na integrated digital amplifier (OBE module), pinasimple na mga kable, at isang istraktura ng plug-in na balbula, kaya hindi na kailangang i-disassemble ang pipeline para sa pagpapanatili.
| Fluid | Ang langis ng mineral na angkop para sa NBR at FKM SEAL |
| Phosphate ester para sa fkm seal | |
| Saklaw ng temperatura ng likido ℃ | -30 hanggang +80 (NBR SEAL) |
| -20 hanggang +80 (fkm seal) | |
| Viscosity Range mm2/s | 2.8 hanggang 380 |
| Pagkakaugnay | ± 3.5% |
| Pag -uulit | ＜ ± 2% |
| Elektriko | |
| Mapagkukunan ng kuryente | DC |
| Min.Solenoid Kasalukuyang Ma | 100 |
| Max.Solenoid Kasalukuyang Ma | 800 |
| Paglaban ng coil | 19.5Ω sa 20 ℃, halaga ng max.warm: 28.8Ω |
| Katayuan sa pagtatrabaho | Tuloy -tuloy |
| Max.Working temperatura ng kapaligiran | +50 ℃ |
| Pagkakabukod sa DIN 40 050 | IP65 |
Mga Tampok:
-Sub-plate mounting:
- pattern ng porting sa DIN 24 340 Form E at ISO 6264
- Para sa pag -install sa mga manifold
- 4 na mga rating ng presyon
- Max. Limitasyon ng presyon, opsyonal
- Uri ng Amplifier VT-2000 (dapat i-order nang hiwalay)
Application:
Ang pagsabog-proof pressure relief valve DBEM ay malawakang ginagamit sa industriya ng langis at gas, kemikal at parmasyutiko na pagsabog-patunay na mga sistema, mga mina ng karbon at kagamitan sa ilalim ng lupa, mga barko at engineering ng dagat.
Halimbawa:
Pagsabog-Proof PLC → DBEM Valve (Integrated OBE Amplifier) → Pagsabog-Proof Pressure Sensor
↓
Profibus-DP bus
Ang pagsabog-proof pressure relief valve DBEM ay pilot na pinatatakbo ng pressure relief valve. Ginagamit ito upang patuloy na itakda ang presyon sa mga hydraulic system sa pamamagitan ng electrical signal.
Karaniwang ang mga balbula na ito ay binubuo ng isang pilot valve (1) na may proporsyonal na solenoid (2) at ang pangunahing balbula (3) na may pangunahing insert ng spool (4).
I-type ang HD-DBE ... FB
Ang limitasyon ng presyon ay may kaugnayan sa de -koryenteng kasalukuyang halaga at itinakda ng proporsyonal na solenoid (2). Ang presyon ng system ay inilalapat sa pangunahing spool (4). Kasabay nito ang presyon ay inilalapat sa tagsibol na naka -load na bahagi ng pangunahing spool (4) at ang pilot poppet (6) sa pamamagitan ng orifice (5) sa pilot valve (1). Kung ang Hydraulic Force ay lumampas sa Solenoid Force, bubukas ang Pilot Poppet (6). Ang pilot fluid ay maaaring dumaloy pabalik sa tangke at pagbagsak ng presyon na sanhi ng mga orifice effects ang pangunahing spool (4). Pagkatapos ang pangunahing spool (4) ay nagbubukas ng channel mula sa bomba hanggang sa tangke.

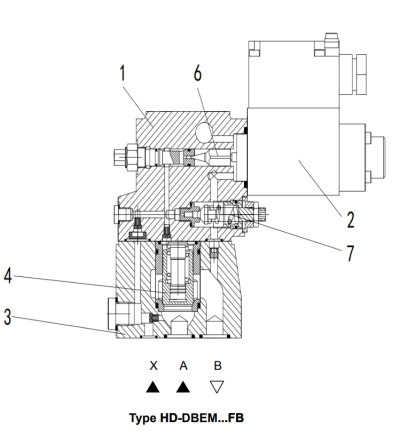

I-type ang HD-dbem ... FB
Opsyonal na ang balbula ay maaaring ibigay gamit ang isang karagdagang spring na naka -load na pilot control valve (7) para sa maximum na kaligtasan ng presyon (kalabisan ng kaligtasan ng presyon).

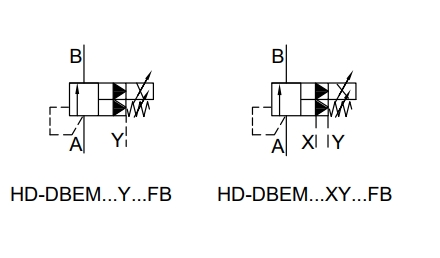

Simbolo ng Pagsabog-Proof Pressure Relief Valve DBEM
