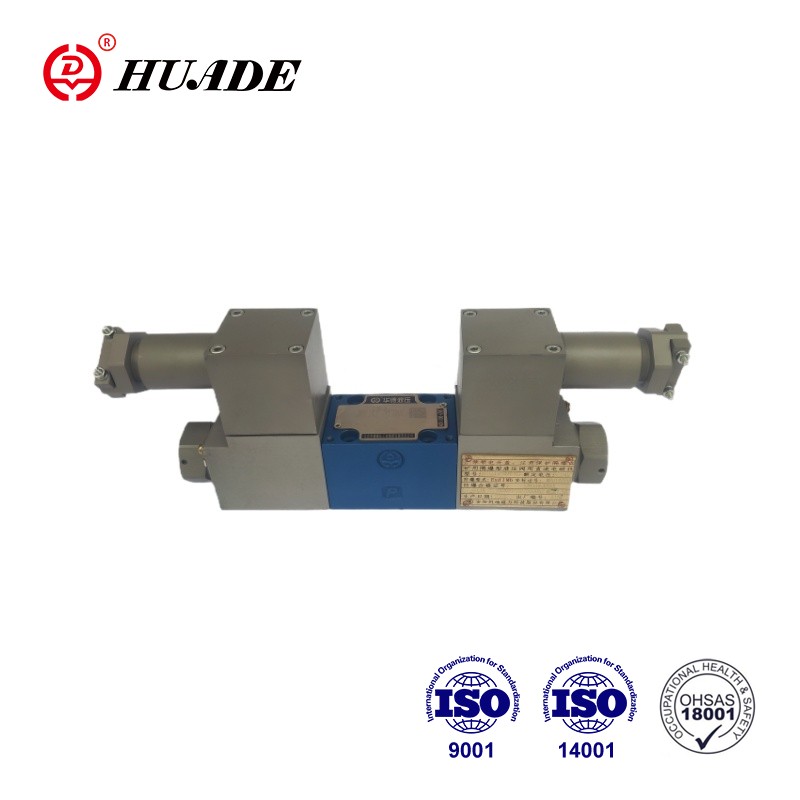

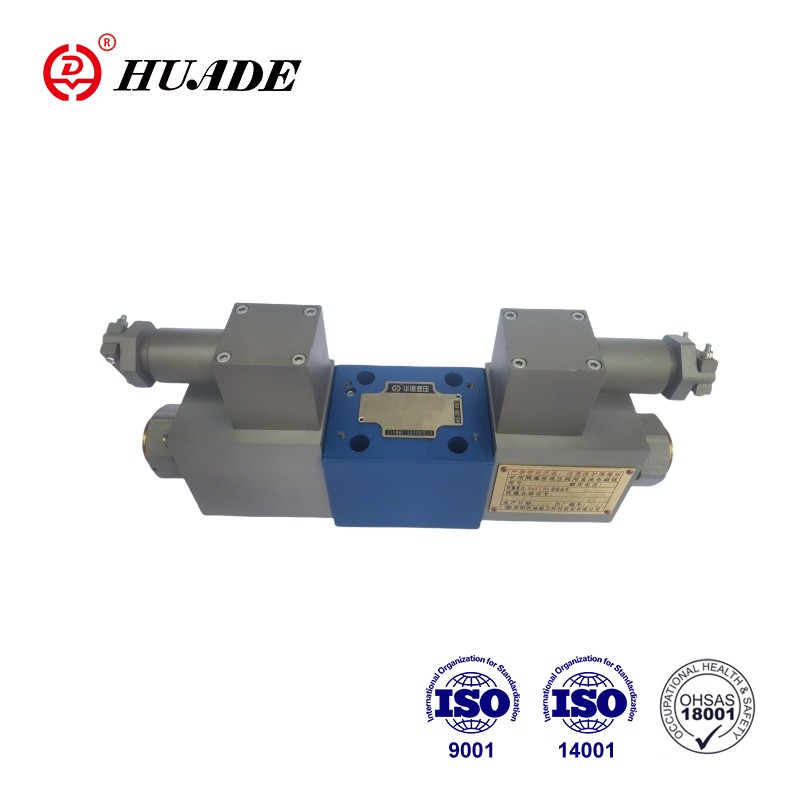

Ang pagsabog-patunay na proporsyonal na direksyon ng Huade 4WRA 6-2X ay 4/2- at 4/3-way proporsyonal na mga valves ng direksyon. Ang mga ito ay dinisenyo bilang direktang pinatatakbo na mga sangkap para sa pag -mount ng subplate. Ang mga ito ay kumilos sa pamamagitan ng proporsyonal na solenoids na may gitnang thread at naaalis na coil. Ang mga solenoids ay kinokontrol alinman sa B panlabas na control electronics. Ang 4WRA 6-2X na pagsabog-patunay na balbula na ito ay may malawak na hanay ng mga aplikasyon, higit sa lahat sa mga lugar kung saan kinakailangan ang tumpak na kontrol ng daloy ng haydroliko, presyon, bilis at iba pang mga parameter.
| Haydroliko | |||
| Pag -install | Opsyonal, mas mabuti na pahalang | ||
| Laki ng nominal | 6 | 10 | |
| Timbang (kg) | 4wra ... 2x | 2 | 6.6 |
| Nominal flow qvnom sa △ p = 10 bar (l/min) | 7, 15, 26 | 30, 60 | |
| Hysteresis (%) | ≤5 | ||
| Reversal span (%) | ≤1 | ||
| Sensitivity ng tugon (%) | ≤ 0.5 | ||
| Max.operating pressure | Ports A, B, P (bar) | 350 | |
| Port t (bar) | 210 | ||
| Pressure Fluid | Mineral Oil (HL, HLP) hanggang DIN 51524 | ||
| Iba pang mga fluid ng presyon sa kahilingan! | |||
| Nakapaligid na saklaw ng temperatura ng hangin (℃) | 4wra ... 2x | -20 ° C hanggang 70 ° C (-4 ° F hanggang 158 ° F) | |
| Saklaw ng lapot (mm2/s) | 20to 380 (mas mabuti 30 hanggang 46) | ||
| Klase ng kalinisan ng likido | NAS1638 Class9 o ISO 4406 Class 20/18/15 | ||
| Elektriko | ||||
| 1) Solenoid data | ||||
| Uri ng Boltahe | DC | |||
| Signal ng halaga ng utos para sa 4WRA | ± 10vor4 ~ 20mA | |||
| Max.current bawat solenoid (a) | 2.5 | 1.5 | 0.8 | |
| Solenoid coil Resistance (ω) | Malamig na halaga sa 20 ° C. | 2 | 4.8 | 19.5 |
| Halaga ng max.warm | 3 | 7.2 | 28.8 | |
| Tungkulin (%) | ED100% | |||
| Temperatura ng max.coil (℃) | 150 | |||
| Proteksyon ng balbula sa EN60529 | IP 65 | |||
| 2) Kontrolin ang mga elektronika | ||||
| Amplifier | 4wra ... 2x | VT-VSPA2 -...- 2x | ||
| Supply Voltage (V) | Nominal boltahe | 24 | ||
| Mas mababang halaga ng paglilimita | 21/22 (4wra) | |||
| Mataas na halaga ng paglilimita | 35 | |||
| Amplifier Power Consumption (A) | IMAX | <1.8 | ||
| Impulse kasalukuyang | 3 | |||
Mga Tampok:
▶ Direktang pinatatakbo ang proporsyonal na balbula ng direksyon upang makontrol ang direksyon at kadakilaan ng isang daloy
▶ Para sa pag -mount ng subplate: Ang pattern ng porting ay umaayon sa ISO4401
▶ Ang pagkilos sa pamamagitan ng proporsyonal na solenoids na may gitnang thread at naaalis na coil
▶ Spring Centered Control Spool
Application:
Ang pagsabog-patunay na proporsyonal na direksyon ng balbula 4WRA 6-2X ay maaaring magamit sa mabibigat na pagmamanupaktura ng makinarya, mga tool sa makina, pang-industriya na automation.
Ang mga balbula ay karaniwang binubuo ng: katawan (1) na may mounting ibabaw, control spool (3) na may mga compression spring (2), solenoids (4) na may gitnang thread.
Sa mga solenoids (4), de-energised, ang control spool (3) ay gaganapin sa gitnang posisyon ng compression springs (2).
Direktang operasyon ng control spool (3) sa pamamagitan ng pagpapagana ng isa sa mga proporsyonal na solenoids (4) e.g. Kontrol ng kanan ng solenoid, pagkatapos ay paggalaw ng control spool (3) sa kaliwa sa proporsyon sa signal ng input ng elektrikal, at koneksyon mula sa P hanggang A at B hanggang T sa pamamagitan ng mga crosssections na tulad ng ORIFCE na may mga progresibong katangian ng daloy.
4wra (e) ... a-2x Ang 2 nakabukas na mga balbula ng posisyon ay gayunpaman ay nilagyan lamang ng solenoid "a". Ang isang plug (6) ay nilagyan sa lugar sa proporsyonal na solenoid na "B".
Mga simbolo ng pagsabog-proof proporsyonal na direksyon ng balbula 4WRA 6-2x
