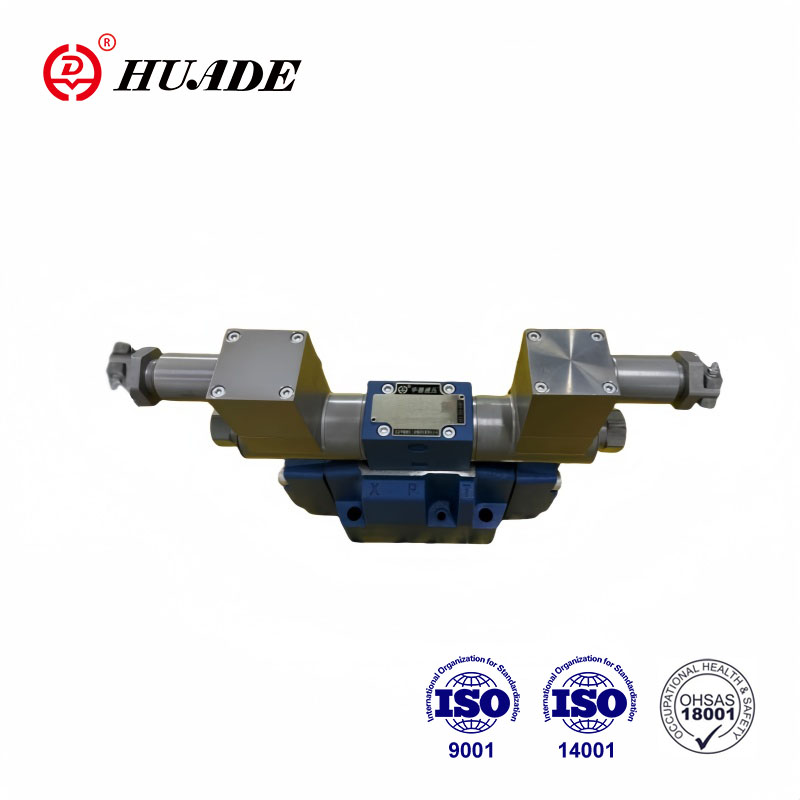

Ang pagsabog-patunay na solenoid na direksyon ng balbula ay isang aparato na kumokontrol sa daloy ng direksyon ng likido sa pamamagitan ng puwersa ng electromagnetic. Ang serye ng pagsabog-proof WE6 ay nagpatibay ng isang espesyal na disenyo ng pagsabog-patunay upang matiyak na hindi ito magiging sanhi ng mga sparks o mataas na temperatura sa nasusunog at paputok na kapaligiran, sa gayon maiiwasan ang mga pagsabog. Ang pagsabog-patunay na solenoid valve na ito ay pangunahing ginagamit upang makontrol ang direksyon ng daloy ng mga likido sa haydroliko o pneumatic system upang matugunan ang mga pangangailangan ng iba't ibang mga kondisyon sa pagtatrabaho.
|
Teknolohiyaical data |
||
|
Pag -aayos ng posisyon |
Opsyonal | |
| Saklaw ng temperatura ng kapaligiran (℃) | -30 hanggang +50 (NBR SEAL) | |
| -20 hanggang +50 (fkm seal) | ||
| Timbang | Solong solenoid (kg) | 2.6 |
| Double Solenoids (kg) | 4.3 | |
| Max.operating pressure | Port p, a, b (bar) | 350 |
| Port t (bar) | 210 | |
| Kapag ang operating pressure ay lumampas sa halaga ng pahintulot, ang simbolo ng spool a at b ay dapat gawin ang port t para sa pag -draining | ||
| Max. daloy-rate (l/min) | 80 | |
| Seksyon ng daloy ng cross (paglipat ng neutral na posisyon) | Bersyon Q (mm2) | Tungkol sa 6% ng nominal area |
| Bersyon w (mm2) | Tungkol sa 3% ng nominal area | |
| Fluid | Ang langis ng mineral na angkop para sa NBR at FKM SEAL | |
| Phosphate ester para sa fkm seal | ||
| Saklaw ng temperatura ng likido (℃) | -30 hanggang +80 (NBR SEAL) | |
| -20 hanggang +80 (fkm seal) | ||
| Viscosity Range mm2/s | 2.8 hanggang 500 | |
| Antas ng kontaminasyon | Pinakamataas na pinahihintulutang antas ng kontaminasyon ng likido: Klase 9. NAS 1638 o 20/18/15, ISO4406 | |
| Data ng Elektriko | ||
| Uri ng boltahe | DC | |
| Magagamit na boltahe (v) | 12, 24, 36, 110 | |
| Pinapayagan na boltahe (paglihis) % | -15 hanggang +10 | |
| Power Power (W) | 30 | |
| Ang mode ng operasyon ng solenoid | Patuloy na Paggawa | |
| Nakabukas na oras na naaayon sa ISO 6403 | Sa (ms) | 25 hanggang 45 |
| Off (MS) | 10 hanggang 25 | |
| Lumipat na dalas (beses/h) | Hanggang 15000 | |
| Max. temperatura ng coils (℃) | +150 | |
Mga Tampok:
▶ Direktang pinatatakbo na uri ng proteksyon ng pagsabog ng proteksyon ng proteksyon ay ginagamit bilang karaniwang uri
▶ DIN24 340 Isang uri sa mounting ibabaw ISO 4401
▶ Wet-type DC explosion protection solenoid
▶ 90 ° rotatable explosion protection solenoid
▶ Ang silid na masikip ng presyon ay hindi kailangang mabuksan kapag ang coil ay mapalitan
Application:
Ang pagsabog-proof solenoid na mga valves ng direksyon ay malawakang ginagamit sa larangan ng petrochemical. Sa industriya ng petrochemical, pangunahing ginagamit ito upang makontrol ang direksyon ng daloy ng nasusunog at sumasabog na media tulad ng langis at natural gas.
Nag -type kami ng balbula ng control control ay ang direksyon na balbula ng proteksyon ng pagsabog na ginamit upang makontrol ang pagsisimula, ihinto at daloy ng direksyon ng likido ng langis.
Ang mga direksyon na control valves ay binubuo ng pabahay (1), isa o dalawang solenoids (2), ang control spool (3), at isa o dalawang pagbabalik na bukal (4).
Sa kondisyon na de-energised ang control spool (3) ay gaganapin sa neutral o paunang posisyon sa pamamagitan ng pagbabalik na bukal (4) (maliban sa mga spool ng pulso). Ang control spool (3) ay kumilos sa pamamagitan ng wet pin solenoids (2).
Upang masiguro ang kasiya -siyang pangangalaga sa operasyon ay dapat gawin upang matiyak na ang silid ng presyon ng solenoid ay puno ng langis.
Ang control spool (3) ay inilipat sa inaasahang posisyon sa pamamagitan ng solenoid (2) at pagtulak ng baras (5), at nagbibigay ito ng libreng daloy mula sa P hanggang A at B hanggang T o P hanggang B at A hanggang T.
Kapag ang proteksyon ng pagsabog solenoid (2) ay pinapagana, ang elemento ng control valve (3) ay itinulak sa paunang posisyon sa pamamagitan ng pag -reset ng tagsibol (4).
I -type ang 4We6 ... 61B/O .. (Limitado sa mga pag -andar A, C at D).
Ang ganitong uri ay naglalaman ng 2 mga posisyon ng paglipat at 2 mga valve ng control ng direksyon nang walang paghahanap ng proteksyon ng pagsabog ng mekanismo.
Type 4We6 ... 61B/0F ... Pulse Valve (Limitado sa mga pag -andar A, C at D).
Naglalaman ito ng 2 mga posisyon sa paglilipat, 2 mga proteksyon ng pagsabog ng solenoids at 1 direksyon ng control valve na may mekanismo ng paghahanap. 2 Ang mga posisyon ng paglipat ay naayos nang hiwalay, kaya hindi kinakailangan sa patuloy na pag -electrify ng proteksyon ng pagsabog.

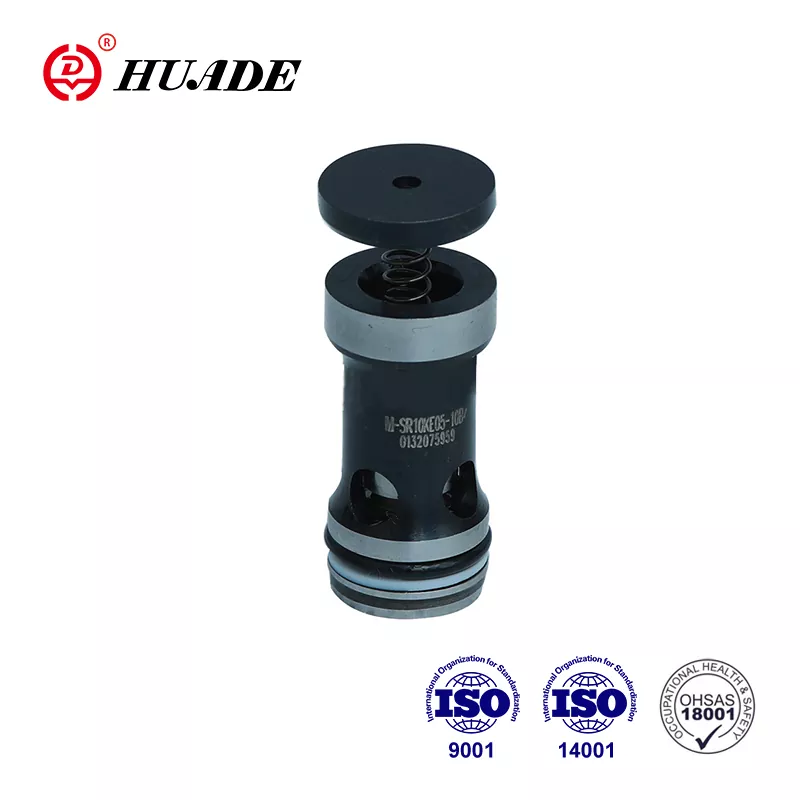

CARTRIDGE THROTTLE
Ang throttle ng kartutso ay kinakailangan dahil ang aktwal na daloy ay maaaring mas malaki kaysa sa mga limitasyon ng pagganap ng balbula sa panahon ng proseso ng paglipat.Ang throttle ng kartutso ay ipinasok sa P channel ng balbula ng control ng direksyon.

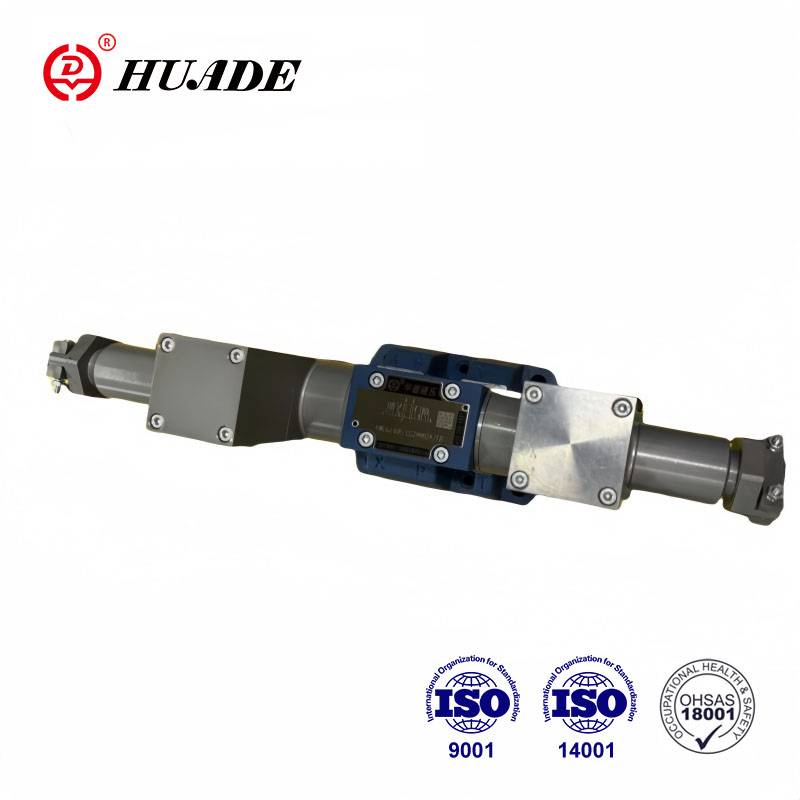

Istraktura ng pagsabog-patunay na solenoid valve we6 series
