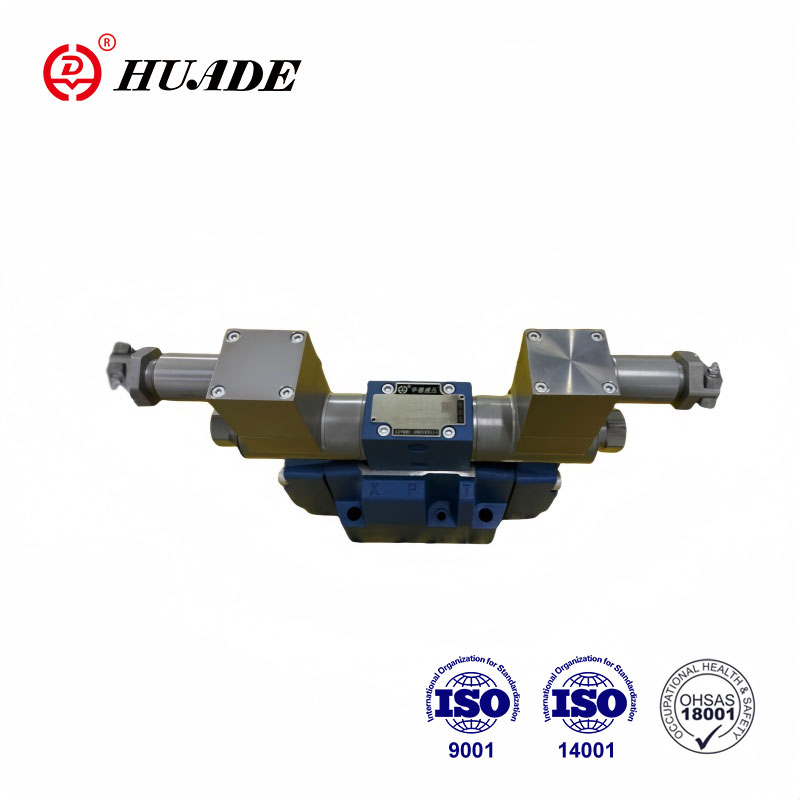

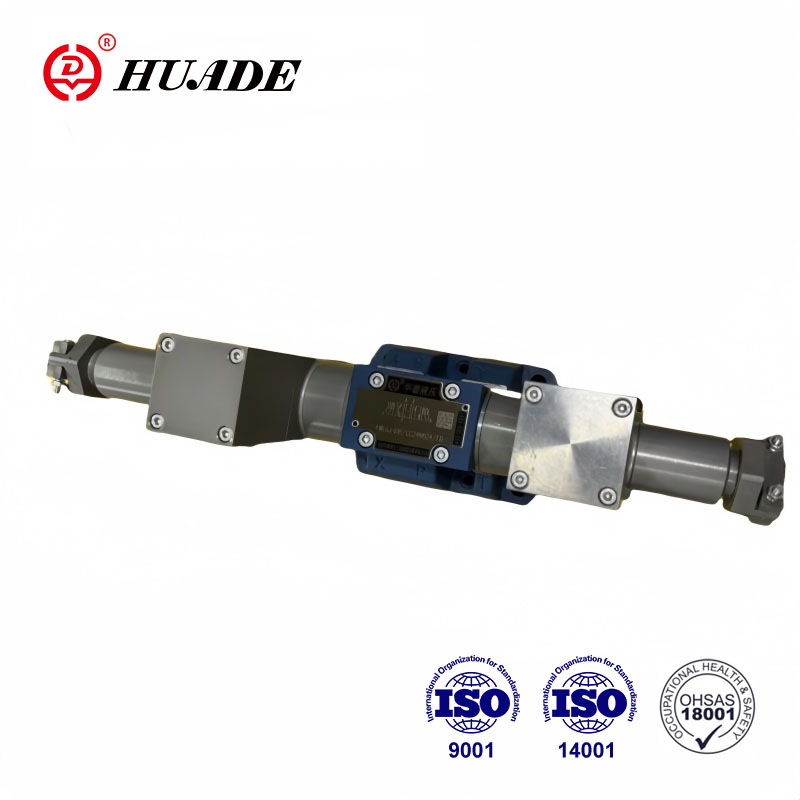

Ang pagsabog-patunay na Hydraulic Valves ng Huade ay nagpatibay ng espesyal na disenyo at teknolohiya ng pagmamanupaktura, gamit ang mga materyales na may mataas na kalidad na mga materyales. Ang serye ng pagsabog-patunay na WE10 ay malawakang ginagamit sa mga lugar na may mga panganib sa pagsabog tulad ng pagmimina, karbon, at industriya ng kemikal. Ang Huade ay isang maaasahang pambansang tatak sa China. Ang pabrika ay may advanced na teknolohiya ng produksyon at kagamitan sa pagsubok at binibigyang pansin ang kalidad ng produkto.
| Teknikal na data | ||
| Pag -aayos ng posisyon | Opsyonal | |
| Saklaw ng temperatura ng kapaligiran (℃) | -30 hanggang +50 (NBR SEAL) | |
| -20 hanggang +50 (fkm seal) | ||
| Timbang | Solong solenoid (kg) | 5.9 |
| Double Solenoids (kg) | 8.9 | |
| Max.operating pressure | Port p, a, b (bar) | 350 |
| Port t (bar) | 210 | |
| Kapag ang operating pressure ay lumampas sa halaga ng pahintulot, ang simbolo ng spool a at b ay dapat gawin ang port t para sa pag -draining | ||
| Max. daloy-rate (l/min) | 120 | |
| Seksyon ng daloy ng cross (paglipat ng neutral na posisyon) | Bersyon V (mm2) | 11 (a/b → t); 10.3 (p → a/b) |
| Bersyon w (mm2) | 2.5 (a/b → t) | |
| Bersyon Q (mm2) | 5.5 (a/b → t) | |
| Fluid | Ang langis ng mineral na angkop para sa NBR at FKM SEAL | |
| Phosphate ester para sa fkm seal | ||
| Saklaw ng temperatura ng likido (℃) | -30 hanggang +80 (NBR SEAL) | |
| -20 hanggang +80 (fkm seal) | ||
| Viscosity Range mm2/s | 2.8 hanggang 500 | |
| Antas ng kontaminasyon | Pinakamataas na pinahihintulutang antas ng kontaminasyon ng likido: Klase 9. NAS 1638 o 20/18/15, ISO4406 | |
| Data ng Elektriko | ||
| Uri ng boltahe | DC | |
| Magagamit na boltahe (v) | 12, 24, 36, 110 | |
| Boltahe tolerance (nominal boltahe) % | -15 hanggang +10 | |
| Power Consumption (W) | 35 | |
| Duty cycle | Tuloy -tuloy | |
| Nakabukas na oras na naaayon sa ISO 6403 | Sa (ms) | 45 hanggang 60 |
| Off (MS) | 20 hanggang 30 | |
| Lumipat na dalas (beses/h) | Hanggang 15000 | |
| Proteksyon ng klase ayon sa DIN 40050 | IP65 | |
| Max. temperatura ng coils (℃) | +150 | |
Mga Tampok:
▶ Direkta na pinatatakbo ang uri ng pagsabog-lumalaban sa solenoid na direksyon ng direksyon ng slide valve ay ginagamit bilang pamantayan
▶ DIN24 340 Isang uri sa mounting ibabaw ISO 4401
▶ Wet-type DC explosion protection solenoid
▶ 90 ° rotatable explosion protection solenoid
▶ Ang silid na masikip ng presyon ay kailangang hindi mabuksan kapag ang coil ay papalitan
Application:
Nag-type kami ng pagsabog-patunay na balbula ay ang direksyon ng balbula ng proteksyon ng pagsabog na ginamit upang makontrol ang pagsisimula, ihinto at daloy ng direksyon ng likido ng langis.
Ang mga direksyon na control valves ay binubuo ng pabahay (1), isa o dalawang solenoids (2), ang control spool (3), at isa o dalawang pagbabalik na bukal (4). Sa kondisyon na de-energised ang control spool (3) ay gaganapin sa neutral o paunang posisyon sa pamamagitan ng pagbabalik na bukal (4) (maliban sa mga spool ng pulso). Ang control spool (3) ay kumilos sa pamamagitan ng wet pin solenoids (2).
Upang masiguro ang kasiya -siyang pangangalaga sa operasyon ay dapat gawin upang matiyak na ang silid ng presyon ng solenoid ay puno ng langis.
Ang control spool (3) ay inilipat sa inaasahang posisyon sa pamamagitan ng solenoid (2) at pagtulak ng baras (5), at
Nagbibigay ito ng libreng daloy mula sa P hanggang Aand B hanggang T o P hanggang B at A hanggang T.
Kapag ang proteksyon ng pagsabog solenoid (2) ay pinapagana, ang elemento ng control valve (3) ay itinulak
sa paunang posisyon sa pamamagitan ng pag -reset ng tagsibol (4).
Istraktura ng pagsabog-patunay na solenoid valve WE10
Mga Simbolo
