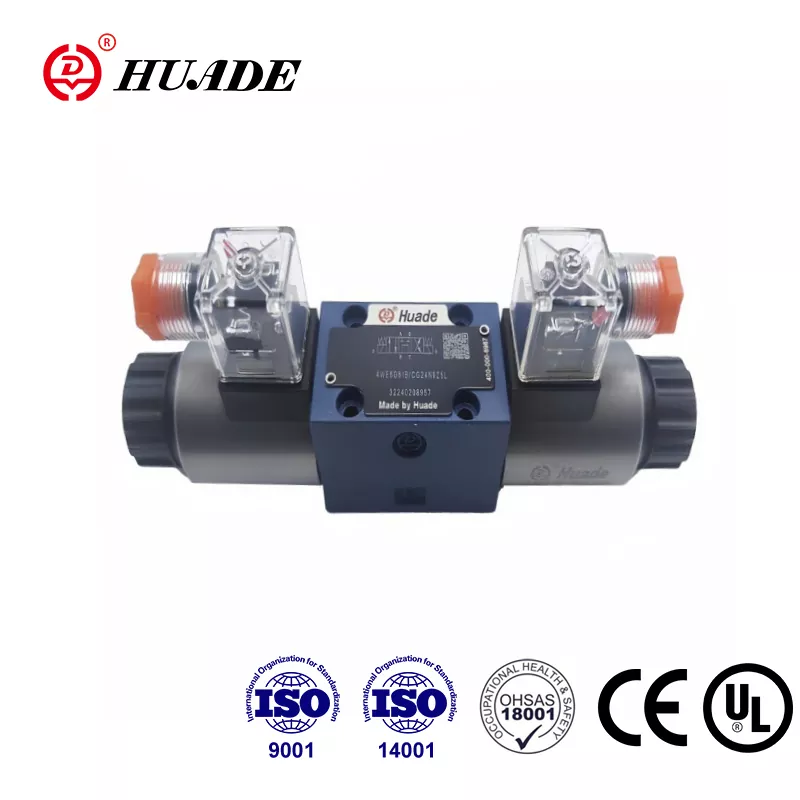

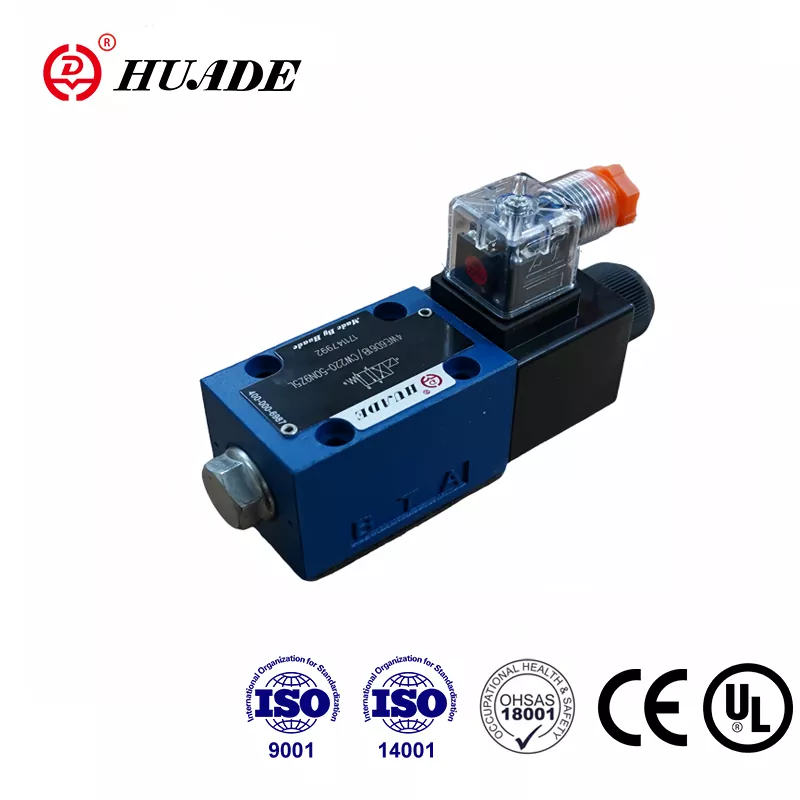

Kapag nagtatrabaho sa mga hydraulic system, ang pagpili ng tamang direksyon ng control valve ay maaaring gumawa ng lahat ng pagkakaiba sa pagganap at pagiging maaasahan ng iyong kagamitan. Ang Rexroth 4we 6 y Directional Control Valve ay nakakuha ng reputasyon nito bilang isang maaasahang sangkap sa pang -industriya hydraulics, at pag -unawa kung ano ang ginagawang espesyal na makakatulong sa iyo na magpasya kung ito ang tamang pagpipilian para sa iyong aplikasyon.
Ano ang isang direksyon ng control valve?
Bago sumisid sa mga detalye ng modelo ng 4we 6 y, nakakatulong ito upang maunawaan kung ano ang ginagawa ng mga direksyon ng control valves. Ang mga balbula na ito ay mga pangunahing sangkap sa mga haydroliko na sistema na kumokontrol kung saan dumadaloy ang hydraulic fluid. Sa pamamagitan ng pagbabago ng landas ng likido, tinutukoy nila kung aling direksyon ang gumagalaw ng silindro o kung ang isang motor ay lumiliko sa isang paraan o sa iba pa. Isipin ang mga ito bilang mga magsusupil sa trapiko para sa haydroliko na likido, na nagdidirekta nito sa kung saan ito kailangang pumunta.
Ang Rexroth 4we 6 y Directional control valve ay nahuhulog sa kategorya ng mga valves na pinatatakbo ng solenoid, na nangangahulugang gumagamit ito ng mga signal ng elektrikal upang ilipat ang posisyon ng balbula. Ang kontrol ng elektrikal na ito ay ginagawang madali upang pagsamahin sa mga awtomatikong sistema kung saan ang tumpak na mga bagay sa tiyempo.
Ang mga pangunahing kaalaman sa disenyo ng 4we 6 y
Ang 4we 6 y ay binuo sa pamantayan ng laki ng NG 6, na kung saan ay isa sa mga pinaka -karaniwang sukat sa pang -industriya hydraulics. Ang laki na ito ay kilala rin bilang Cetop 3 o ISO 4401-03 sa iba't ibang bahagi ng mundo. Ano ang ibig sabihin nito para sa iyo ay ang balbula ay magkasya sa karaniwang mga pattern ng pag -mount, na ginagawang madali ang pag -install at kapalit kung kinakailangan sa kalsada.
Ang balbula ay nagpapatakbo bilang isang 4-way, 2-posisyon na balbula. Sa mas simpleng mga termino, mayroon itong apat na port para sa pagkonekta sa mga linya ng haydroliko, at maaari itong lumipat sa pagitan ng dalawang magkakaibang mga pagsasaayos ng daloy. Ang "Y" sa pangalan nito ay tumutukoy sa tukoy na disenyo ng spool sa loob ng balbula, na tumutukoy nang eksakto kung paano dumadaloy ang likido sa bawat posisyon.
Ang isang kilalang tampok ng 4we 6 y directional control valve ay ang direktang disenyo nito. Hindi tulad ng mga balbula na pinatatakbo ng pilot na nangangailangan ng isang maliit na signal ng kontrol upang ilipat ang isang mas malaking pangunahing balbula, ang solenoid ng balbula na ito ay direktang gumagalaw sa spool na kumokontrol sa daloy ng likido. Ang disenyo na ito ay karaniwang nag -aalok ng mas mabilis na mga oras ng pagtugon, kahit na nangangahulugan ito na ang balbula ay pinakamahusay na gumagana sa katamtamang mga rate ng daloy sa halip na napakataas.
Paano gumagana ang pagsasaayos ng Y-spool
Ang pagsasaayos ng Y-spool sa Rexroth 4we 6 y Directional Control Valve ay lumilikha ng isang tiyak na pattern ng daloy. Kapag ang solenoid ay hindi pinalakas, ang balbula ay nakaupo sa posisyon ng pahinga nito. Sa estado na ito, ang presyon mula sa bomba ay kumokonekta sa isang port ng trabaho habang ang iba pang port ng trabaho ay dumadaloy sa tangke. Kapag pinasisigla mo ang solenoid, ang spool ay nagbabago upang baligtarin ang mga koneksyon na ito.
Ang pag -uugali ng paglipat na ito ay gumagawa ng 4we 6 y partikular na kapaki -pakinabang bilang isang pilot valve. Sa maraming mga hydraulic system, lalo na ang mga may malalaking pangunahing balbula, ang 4we 6 y ay nagsisilbing control utak na nagsasabi sa mas malaking balbula kung ano ang gagawin. Nagpapadala ito ng presyon ng piloto sa isang tabi ng pangunahing balbula o sa iba pa, na nagiging sanhi ng mas malaking balbula na ilipat at hawakan ang mga mabibigat na kinakailangan sa daloy.
Ginagamit ng balbula ang tinatawag na mekanismo ng detent sa maraming mga pagsasaayos. Nangangahulugan ito sa sandaling pasiglahin mo ang solenoid at ang posisyon ng balbula ay lumilipat, mananatili ito doon kahit na pinutol mo ang kapangyarihan. Hindi ito babalik hanggang sa pasiglahin mo ulit ito. Ang tampok na ito ay nakakatipid ng enerhiya dahil hindi mo na kailangang panatilihing patuloy na pinapatuloy ang solenoid.
Mga kakayahan sa presyon at daloy
Ang Rexroth 4we 6 y Directional control valve ay maaaring hawakan ang mga gumaganang presyur hanggang sa 350 bar sa mga pangunahing port nito, na isinasalin sa halos 5,000 psi. Iyon ay mas mataas kaysa sa maraming mga balbula ng ekonomiya sa merkado. Ang tank port ay maaaring hawakan ng hanggang sa 160 bar sa mga karaniwang bersyon, na may ilang mga modelo na na -rate para sa 210 bar.
Para sa kapasidad ng daloy, ang balbula ay maaaring pamahalaan hanggang sa 80 litro bawat minuto, o humigit -kumulang 21 galon bawat minuto. Ginagawa nitong angkop para sa mid-range hydraulic application. Kung ang iyong system ay kailangang hawakan ang mas malaking daloy, karaniwang gagamitin mo ang balbula na ito bilang isang kontrol ng pilot para sa isang mas malaking pangunahing balbula kaysa sa paghawak ng lahat ng daloy nang direkta.
Kapansin -pansin na ang mga rating na ito ay kumakatawan sa maximum na mga kakayahan sa ilalim ng mga tiyak na kondisyon. Sa mga aplikasyon ng real-world, ang aktwal na pagbagsak ng presyon at paghawak ng daloy ay nakasalalay sa mga kadahilanan tulad ng lagkit ng iyong haydroliko na likido at ang mga tiyak na landas ng daloy sa pamamagitan ng balbula sa bawat posisyon.
Ang teknolohiyang wet-pin solenoid
Ang isa sa mga pangunahing tampok na nagtatakda ng Rexroth 4we 6 y Directional Control Valve bukod ay ang disenyo ng wet-pin solenoid. Sa pagsasaayos na ito, ang plunger ng solenoid ay direktang nakaupo sa haydroliko na likido sa halip na mai -seal ang layo mula rito. Habang ito ay maaaring tunog hindi pangkaraniwan, talagang nagbibigay ito ng maraming mga pakinabang.
Ang hydraulic fluid ay kumikilos bilang parehong isang coolant at isang pampadulas para sa solenoid. Makakatulong ito sa solenoid na mas mahaba at gumana nang mas maaasahan sa milyun -milyong mga siklo. Ang likido ay sumisipsip ng init na nabuo ng electromagnetic coil at dinala ito, na pumipigil sa sobrang pag -init na maaaring makapinsala sa likid o mabawasan ang magnetic force nito.
Ang disenyo ng basa-pin ay nangangahulugan din na ang solenoid ay maaaring alisin at mapalitan nang hindi pinatuyo ang haydroliko na sistema o pagsira sa mga sangkap na naglalaman ng presyon. Maaari mo ring paikutin ang coil 90 degree o ganap na nasa paligid sa ilang mga modelo upang gawing mas naa -access ang koneksyon sa koryente para sa iyong partikular na pag -install.
Gayunpaman, ang disenyo na ito ay naglalagay ng ilang mga kinakailangan sa iyong haydroliko na likido. Ang langis ay kailangang maging katugma sa mga panloob na sangkap ng solenoid. Partikular na binabalaan ni Rexroth laban sa paggamit ng mga hydraulic oil na may ilang mga additives na batay sa zinc, dahil ang mga ito ay maaaring bumuo ng mga deposito na magbabalot ng maliit na panloob na mga sipi ng balbula sa paglipas ng panahon.
Pagkakaisa ng likido at kalinisan
Ang 4we 6 y Directional control valve ay gumagana sa karaniwang mineral hydraulic oil pati na rin ang ilang mga uri ng mga fluid na lumalaban sa sunog. Ang karaniwang mga seal ay ginawa mula sa NBR (nitrile goma), na humahawak sa karamihan ng mga mineral na langis at gumagana sa isang saklaw ng temperatura mula -30 ° C hanggang +80 ° C. Kung kailangan mo ng pagiging tugma sa iba't ibang mga likido o mas mataas na temperatura, ang mga seal ng FKM (fluorocarbon) ay magagamit bilang isang pagpipilian.
Ang pagpapanatiling malinis ng hydraulic fluid ay kritikal para sa pangmatagalang pagiging maaasahan ng Rexroth 4we 6 y Directional Control Valve. Ang balbula ay nangangailangan ng kalinisan ng likido ng ISO 4406 Class 20/18/15 o mas mahusay. Sa mga praktikal na termino, nangangahulugan ito na kailangan mo ng epektibong pagsasala, karaniwang may mga filter na na -rate sa 10 microns o finer.
Ang kontaminadong likido ay isa sa mga pinaka -karaniwang sanhi ng mga problema sa mga valve ng control ng direksyon. Ang mga partikulo sa likido ay maaaring mag -scratch ng mga katumpakan na ibabaw ng spool at nanganak, na nagdaragdag ng panloob na pagtagas sa paglipas ng panahon. Maaari rin silang maging sanhi ng stick ng spool, na humahantong sa mabagal o hindi kumpletong paglilipat. Ang isang maayos na pinananatili na sistema ng pagsasala ay pinipigilan ang mga isyung ito at pinalawak ang buhay ng serbisyo ng balbula.
Mga pagpipilian sa elektrikal at koneksyon
Ang 4we 6 y Directional Control Valve ay may iba't ibang mga pagpipilian sa boltahe upang tumugma sa iba't ibang mga sistema ng kuryente. Kasama sa mga karaniwang pagpipilian ang 24V DC, na pamantayan sa maraming mga sistema ng kontrol sa industriya, pati na rin ang mga boltahe ng AC tulad ng 110V o 230V. Ang pagkonsumo ng lakas ng balbula ay karaniwang sa paligid ng 30 watts.
Kapag nag -order ka ng isang balbula, ang numero ng modelo ay nagsasabi sa iyo nang eksakto kung anong boltahe ang kailangan nito. Halimbawa, ang "G24" sa pagtatalaga ng modelo ay nangangahulugang 24V DC, habang ang "W230" ay nagpapahiwatig ng 230V AC. Ang koneksyon sa koryente ay karaniwang nagmumula bilang isang karaniwang konektor ng 3-pin na nakakatugon sa DIN EN 175301-803 na mga pagtutukoy, kahit na magagamit ang iba pang mga uri ng konektor.
Ang ilang mga bersyon ng balbula ay may kasamang isang manu -manong tampok na override, na karaniwang itinalaga bilang "N9" sa model code. Pinapayagan ka nitong manu -manong itulak ang spool upang ilipat ang balbula kapag hindi magagamit ang kuryente, na maaaring makatulong sa pag -setup o pag -aayos. Gayunpaman, ang manu -manong override na ito ay may mga limitasyon at dapat lamang gamitin kapag ang presyon ng tangke ay mas mababa sa 50 bar.
Mga kinakailangan sa pag -install
Ang pag -install ng isang rexroth 4we 6 y direksyon ng control valve ng tama ay prangka ngunit nangangailangan ng pansin sa detalye. Ang balbula ay naka -mount sa isang karaniwang NG 6 manifold o subplate gamit ang apat na mga mounting bolts. Ang pag -mount sa ibabaw ay kailangang matugunan ang mga tiyak na mga kinakailangan sa pagiging flat at kinis, karaniwang walang rougher kaysa sa RZ 4, upang matiyak ang wastong pagbubuklod.
Ang mga pagtutukoy ng metalikang kuwintas ay higit pa kaysa sa iniisip mo. Tinukoy ni Rexroth ang mahigpit na pag -mount ng mga bolts hanggang 9 nm para sa karaniwang mga metric bolts. Kung gumagamit ka ng ilang mga Imperial-sized na bolts, ang detalye ay nagbabago nang bahagya upang account para sa iba't ibang mga katangian ng thread. Sa ilalim ng pagtataguyod ng mga bolts ay maaaring humantong sa mga panlabas na pagtagas, habang ang sobrang pag-iingat ay maaaring mag-distort sa katawan ng balbula at maging sanhi ng pagbigkis ng spool.
Kapag nag -install ng balbula, siguraduhin na ang lahat ng mga koneksyon sa port ay malinis at walang mga labi. Kahit na ang mga maliliit na partikulo na ipinakilala sa panahon ng pag -install ay maaaring maging sanhi ng mga problema sa paglaon. Mahusay din na pagsasanay upang mapatunayan ang mga koneksyon sa koryente bago mag -apply ng hydraulic pressure, tinitiyak na ang balbula ay nagbabago nang maayos at walang mga isyu sa mga kable.
Mga katangian ng pagganap
Ang Rexroth 4we 6 y Directional Control Valve ay nag-aalok ng mga oras ng pagtugon sa saklaw ng 20 hanggang 70 millisecond kapag nagpapalakas at 10 hanggang 60 millisecond kapag de-energizing. Ang mga oras na ito ay maaaring mag -iba batay sa mga kadahilanan tulad ng lagkit ng likido, presyon ng operating, at mga kondisyon ng daloy.
Tulad ng lahat ng mga spool-type valves, ang 4we 6 y ay may ilang panloob na pagtagas sa pamamagitan ng disenyo. Maliit na halaga ng fluid slip na lumipas ang spool kahit na dapat itong humarang ng daloy. Ang pagtagas na ito ay normal at kinakailangan para sa wastong pagpapadulas, ngunit nangangahulugan ito na ang balbula ay hindi angkop para sa mga aplikasyon kung saan kailangan mong humawak ng isang pag -load sa posisyon para sa mga pinalawig na panahon nang walang anumang paggalaw.
Ang panloob na pagtagas ay tumataas nang unti -unti sa buhay ng balbula habang ang normal na pagsusuot ay nangyayari sa pagitan ng spool at nanganak. Hindi ito nangangahulugang ang balbula ay nangangailangan ng agarang kapalit, ngunit ito ay isang bagay upang masubaybayan. Ang labis na pagtagas ay maaaring mabawasan ang kahusayan ng system at maaaring kalaunan ay nangangailangan ng kapalit ng balbula upang mapanatili ang pinakamainam na pagganap.
Karaniwang mga aplikasyon
Ang 4we 6 y Directional control valve ay natagpuan ang paggamit sa isang malawak na hanay ng mga pang -industriya na aplikasyon. Ang mga tool ng makina ay madalas na gumagamit ng mga balbula na ito upang makontrol ang mga pantulong na pag -andar tulad ng mga aparato ng clamping o mga tagapagpalit ng tool. Ang mga machine ng paghubog ng plastik na iniksyon ay gumagamit ng mga ito para sa iba't ibang mga function ng control. Ang mga katayuan sa pagsubok at mobile na kagamitan ay karaniwang isinasama ang mga balbula na ito.
Ang isang partikular na karaniwang application ay ang paggamit ng 4we 6 y bilang isang pilot valve para sa mas malaking direksyon ng mga balbula. Sa papel na ito, kinokontrol nito ang presyon ng pilot na nagbabago ng isang mas malaking balbula, na nagpapahintulot sa elektronikong kontrol ng mga high-flow hydraulic system. Ang pagsasaayos ng pilot na ito ay nagsasamantala sa pagiging maaasahan ng balbula at medyo mababang gastos habang gumagamit ng mas malaking mga balbula lamang kung saan kinakailangan ang mataas na kapasidad ng daloy.
Ang kakayahan ng balbula na mapatakbo nang maaasahan sa mga panggigipit hanggang sa 350 bar ay angkop para sa hinihingi na mga aplikasyon kung saan ang mga balbula ng mas mababang presyon ay hindi maaaring magbigay ng sapat na mga margin sa kaligtasan. Ang kakayahang presyur na ito ay nangangahulugan din na ang balbula ay maaaring gumana nang epektibo sa mga system na may mga spike ng presyon o kung saan ang tumpak na kontrol ng presyon ay hindi palaging pinapanatili.
Mga pagsasaalang -alang sa pagpapanatili
Ang Rexroth 4we 6 y Directional Control Valve ay nangangailangan ng medyo maliit na pagpapanatili kapag pinatatakbo sa loob ng mga pagtutukoy nito. Ang pinakamahalagang gawain sa pagpapanatili ay ang pagpapanatili ng wastong kondisyon ng hydraulic fluid. Nangangahulugan ito ng mga regular na pagbabago ng langis ayon sa mga rekomendasyon ng tagagawa ng likido at pare -pareho ang pagsubaybay sa kondisyon ng filter.
Kung napansin mo ang balbula na tumugon nang mas mabagal kaysa sa dati o hindi paglilipat nang lubusan, ang kontaminasyon ay madalas na salarin. Ang pagsuri at pagpapalit ng mga filter kung kinakailangan ay karaniwang lutasin ang mga isyung ito. Kung ang mga problema ay nagpapatuloy pagkatapos matiyak ang kalinisan ng likido, ang balbula mismo ay maaaring mangailangan ng inspeksyon o kapalit.
Ang solenoid coil ay maaaring mapalitan nang hindi tinanggal ang balbula mula sa system, na nagpapaliit sa downtime. Kung nabigo ang isang coil, madalas kang magkaroon ng isang kapalit na naka -install sa ilang minuto kaysa sa oras. Ang modular na disenyo na ito ay isa sa mga praktikal na bentahe ng pagsasaayos ng wet-pin solenoid.
Gastos at pagkakaroon
Tunay na Rexroth 4we 6 y Directional Control Valves Karaniwang nagkakahalaga ng ilang daang dolyar, na may eksaktong mga presyo na nag -iiba batay sa mga tiyak na pagpipilian at mga kinakailangan sa boltahe. Ang puntong ito ng presyo ay sumasalamin sa kalidad ng konstruksyon at pagganap ng balbula. Habang ang mga mas mura na kahalili ay umiiral, lalo na mula sa mga tagagawa ng Asyano, ang pangalan ng Rexroth ay nagdadala ng isang reputasyon para sa pagiging maaasahan na pinahahalagahan ng maraming mga inhinyero para sa mga kritikal na aplikasyon.
Ang balbula ay malawak na magagamit sa pamamagitan ng mga distributor ng Rexroth at maraming mga pang -industriya na supply ng bahay. Dahil sumusunod ito sa karaniwang mga sukat ng 6 na 6, maaari ka ring makahanap ng mga katulad na mga balbula mula sa iba pang mga tagagawa kung kinakailangan, kahit na ang eksaktong mga katangian ng pagganap ay maaaring magkakaiba.
Para sa mga application na may mataas na dami, ang pagtalakay sa mga pagpipilian nang direkta sa mga distributor ng Rexroth o mga kinatawan ay maaaring magbunga ng mas mahusay na pagpepresyo o mga oras ng tingga. Maaari rin silang makatulong na matiyak na pinipili mo nang eksakto ang tamang pagsasaayos para sa iyong mga tiyak na pangangailangan.
Kailan dapat isaalang -alang ang mga kahalili
Habang ang Rexroth 4we 6 y Directional Control Valve ay higit sa maraming mga aplikasyon, hindi palaging ang pinakamahusay na pagpipilian. Kung ang iyong aplikasyon ay nangangailangan ng ganap na walang panloob na pagtagas para sa paghawak ng pag-load, ang isang poppet-style valve o counterbalance valve ay mas mahusay na magsisilbi. Ang likas na pagtagas sa mga balbula ng spool ay ginagawang hindi angkop sa kanila para sa mga application na zero-leakage na ito.
Para sa mga application na nangangailangan ng proporsyonal na kontrol sa halip na simpleng on-off na paglipat, nag-aalok ang Rexroth ng proporsyonal na mga balbula ng direksyon tulad ng serye ng 4WRPEH. Ang mga balbula na ito ay nagbibigay ng variable na control control at maaaring mapanatili ang mga intermediate na posisyon, na nag -aalok ng mas sopistikadong mga kakayahan sa kontrol.
Kung ang iyong mga kinakailangan sa daloy ay lumampas sa 80 litro bawat minuto, kakailanganin mo ang alinman sa isang mas malaking laki ng balbula o isang pagsasaayos kung saan ang 4we 6 y ay nagsisilbing isang piloto para sa isang mas malaking pangunahing balbula. Ang paggamit ng balbula na lampas sa na -rate na kapasidad ng daloy nito ay maaaring maging sanhi ng labis na pagbagsak ng presyon, henerasyon ng init, at pinabilis na pagsusuot.
Pangwakas na mga saloobin
Ang Rexroth 4we 6 y Directional Control Valve ay kumakatawan sa isang solidong pagpipilian para sa mga pang -industriya na hydraulic system na nangangailangan ng maaasahang control control sa loob ng presyon ng balbula at mga kakayahan ng daloy. Ang disenyo ng wet-pin solenoid ay nagbibigay ng mahusay na tibay, habang ang karaniwang laki ng NG 6 ay nagsisiguro ng madaling pagsasama sa karamihan ng mga sistema ng haydroliko.
Ang tagumpay sa balbula na ito ay bumababa sa wastong aplikasyon at pag -install. Ang pagtiyak na ang iyong haydroliko na likido ay malinis at katugma, kasunod ng mga pagtutukoy ng metalikang kuwintas, at ang pananatili sa loob ng mga rate ng operating ng balbula ay magbibigay sa iyo ng mga taon ng maaasahang serbisyo. Ang kakayahan ng balbula na gumana bilang alinman sa isang direktang kontrol na elemento o bilang isang balbula ng pilot ay nagbibigay ng kakayahang umangkop sa disenyo ng system.
Ang pag -unawa sa kung ano ang ginagawa ng 4we 6 y Directional control valve at kung saan ang mga limitasyon nito ay tumutulong sa iyo na gumawa ng mga kaalamang desisyon tungkol sa kung ito ang tamang sangkap para sa iyong hydraulic system. Kapag inilapat nang tama, ito ay isang maaasahang workhorse na humahawak sa hinihingi na gawain ng fluid direksyon ng kontrol sa araw at araw.
