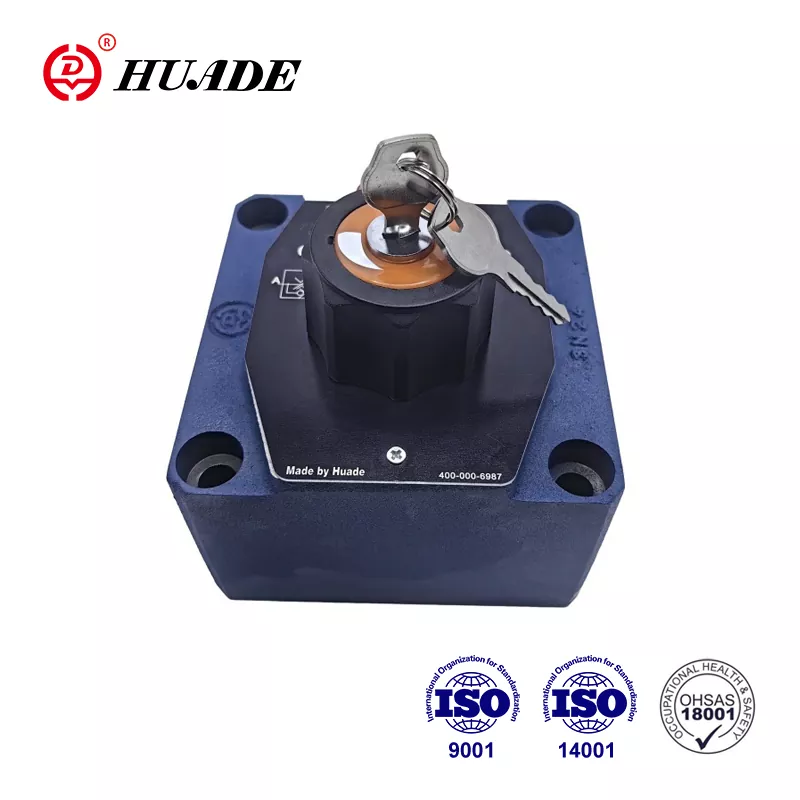

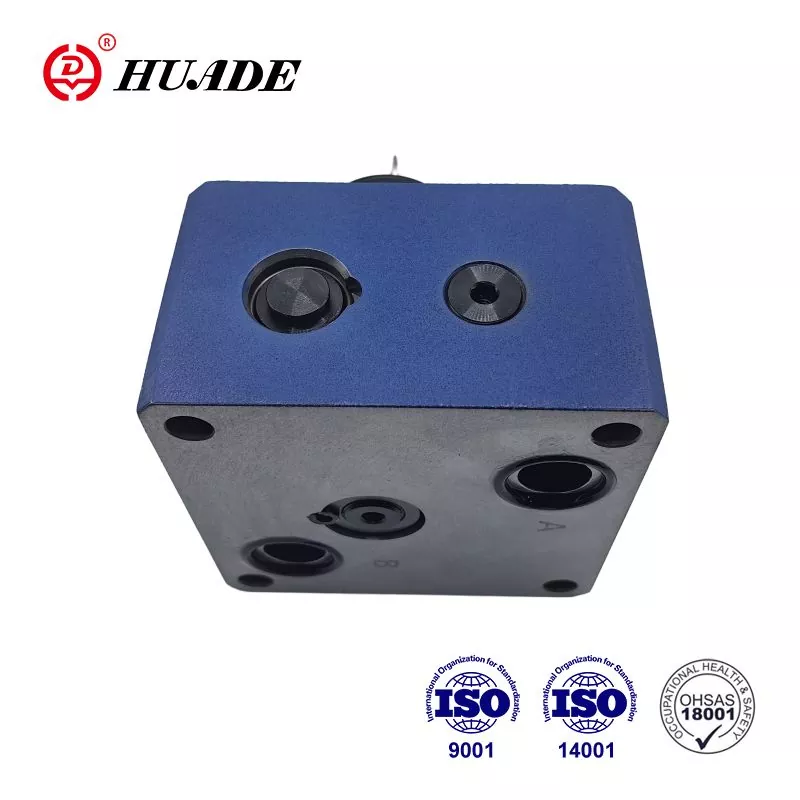

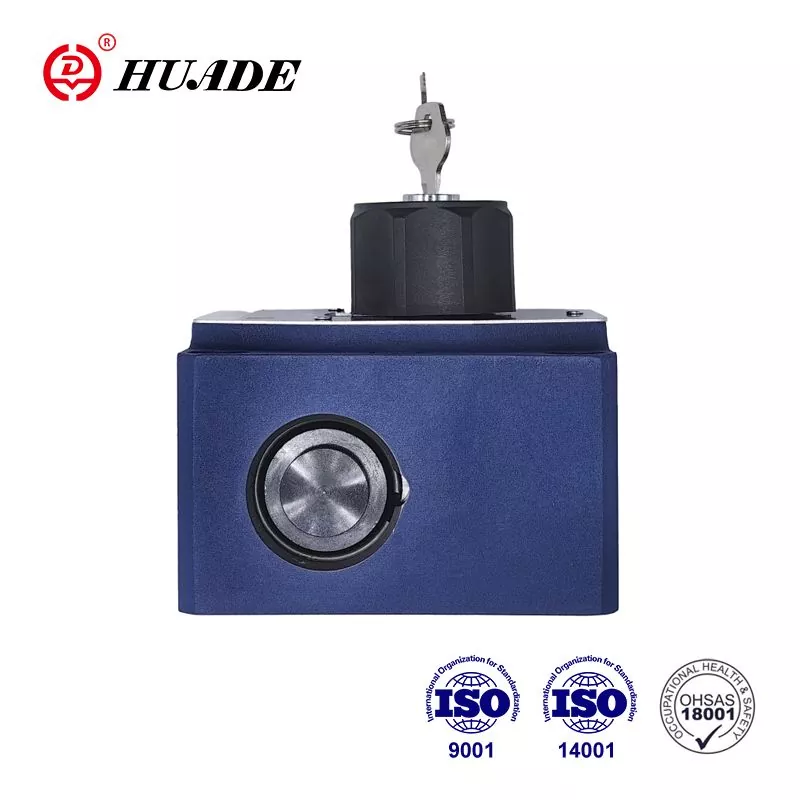

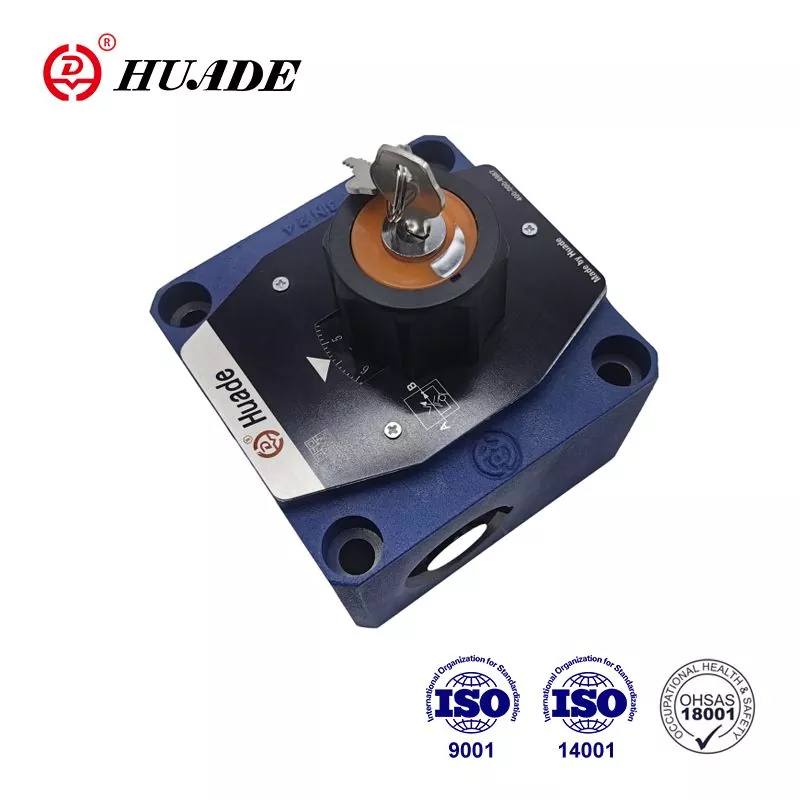

Ang mga balbula ng control control ay 2-way na control control valves. Sa pamamagitan ng pagpapakilala ng teknolohiya, ang Huade® hydraulic valves ay maaaring tumugma sa Rexroth sa pagganap. Ang 2FRM 16 flow valve na ito ay isang mahusay, abot -kayang alternatibo sa Rexroth. Ang Huade Hydraulic ay nagbabayad ng higit na pansin sa pagiging epektibo at pagiging praktiko, upang ang hydraulic valve nito ay may medyo mababang presyo. Ito ay isang lumang tatak sa China.
|
Pangkalahatan |
|
|
Hydraulic fluid |
Mineral Oil (para sa NBR Seal), o Phosphate Ester (para sa FPM Seal) |
|
Saklaw ng temperatura (℃) |
-30 hanggang+80 |
|
Viscosity Range (mm ²/s) |
10 hanggang 800 |
|
Rectifier Sandwich Plate |
||
|
Daloy.max (l/min) |
10 |
16 |
|
hanggang sa 50 |
Hanggang sa 160 |
|
|
Operating Pressure (MPA) |
Hanggang sa 31.5 |
|
|
Pag -crack ng presyon (MPA) |
0.15 |
|
|
Timbang (kg) |
3.2 |
9.3 |
|
Daloy. Q max (l/min) |
Sukat 10 |
laki 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆P na may libreng daloy ng pagbabalik B → A, Q-depend (MPA) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Control ng daloy |
temperatura-matatag |
± 2% (q max) |
||||||
|
Pressure-Stabil (hanggang sa |
± 2% (q max) |
± 5%(q max) |
||||||
|
Operating Pressure, Max.- Port A (MPA) |
Hanggang sa 31.5 |
|||||||
|
Minimum na saklaw ng pagkakaiba sa presyon (MPA) |
0.3 hanggang 0.7 |
0.5 ~ 1.2 |
||||||
|
Antas ng kontaminasyon (μ m) |
25 (q <5l/min) |
10 (q <0.5L/min) |
||||||
|
Timbang (kg) |
5.6 |
11.3 |
||||||
Mga Tampok:
▶ pattern ng porting sa DIN 24 340, mula sa A, ISO 4401 at Cetop - RP 121H
▶ Pressure Compensator Stroke Limiter, Opsyonal
▶ Mekanikal na operasyon
▶ Start-up jump reduction
▶ Kontrol ng daloy sa parehong direksyon gamit ang isang rectifier sandwich plate
Application:
Ang pangunahing pag -andar ng mga control control valves 2FRM 16 ay upang mapanatili ang isang daloy na pare -pareho nang nakapag -iisa ng presyon at temperatura.
Ang mga balbula 2FRM 16 ay karaniwang binubuo ng pabahay (1), orifice bushing (3), pressure compensator (4) na may opsyonal na limiter ng stroke, tseke ng balbula (5), elemento ng pagsasaayos (2).
Ang daloy mula sa Channel A hanggang Channel B ay throttle sa orifice (6). Upang mapanatili ang daloy sa buong pare -pareho ng orifice, ang isang pressure compensator ay konektado sa agos ng orifice (6). Ang daloy ay pinananatili higit sa lahat independiyenteng ng temperatura dahil sa disenyo ng orifice. Libreng Return Flow mula sa Channel B hanggang Channel A ay nakadirekta sa pamamagitan ng Check Valve (5) .Ang daloy ay kinokontrol lamang mula sa A hanggang B. Upang makontrol ang mga daloy sa parehong direksyon Ang isang uri ng rectifier na sandwich plate na Z4S ay maaaring mai -install sa ibaba ng balbula ng control control.
Istraktura ng Flow Control Valve 2FRM 16
Simbolo ng control control valve 2frm 16
