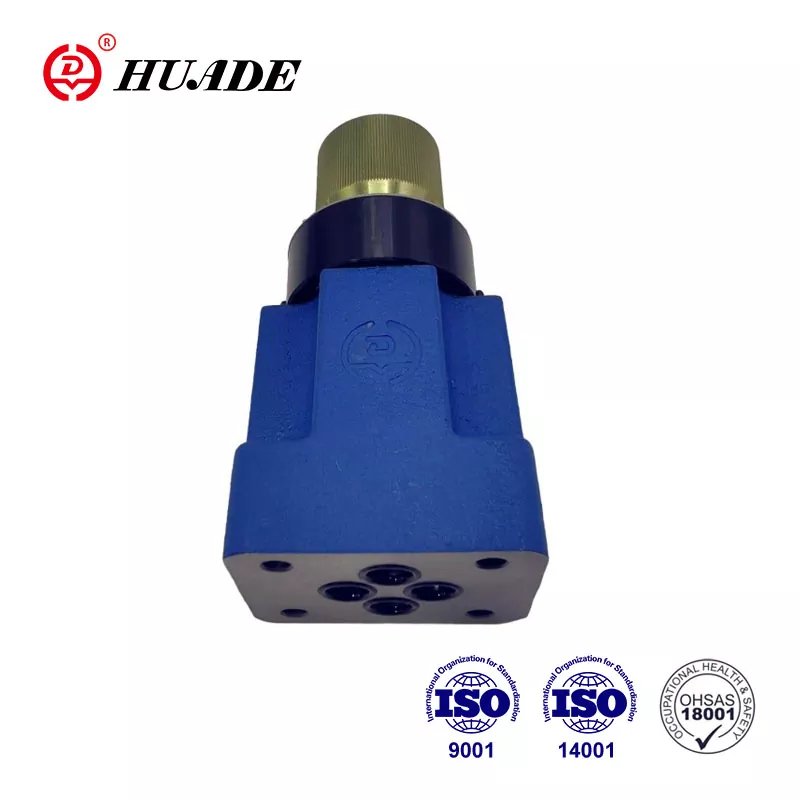

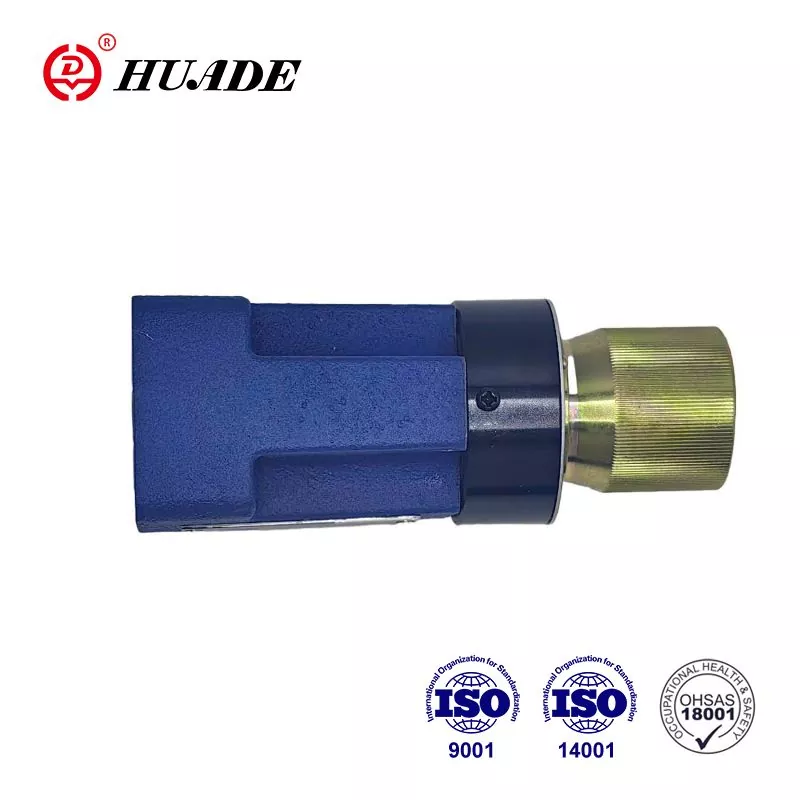

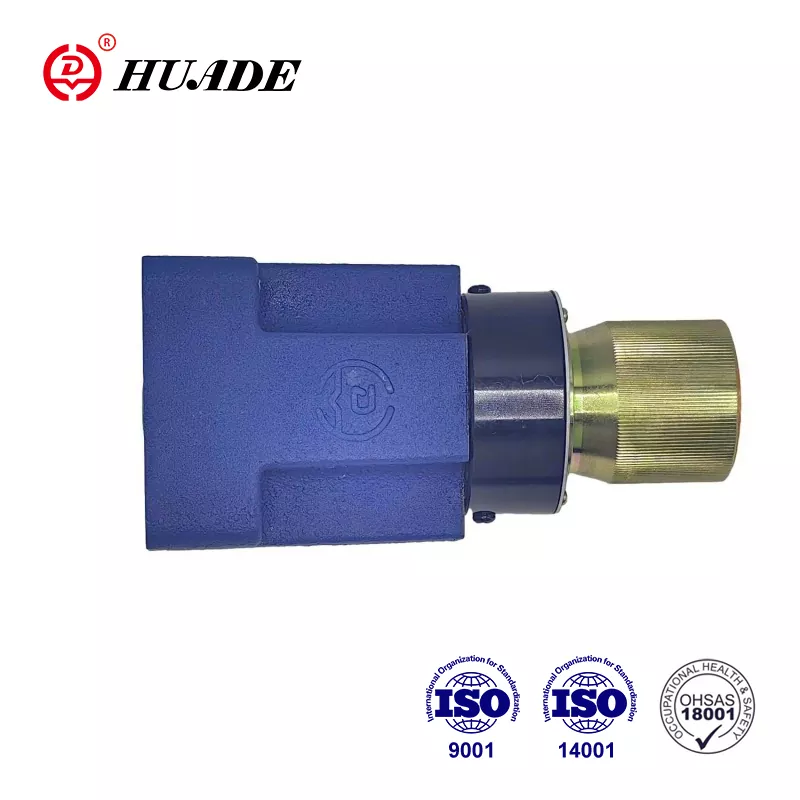

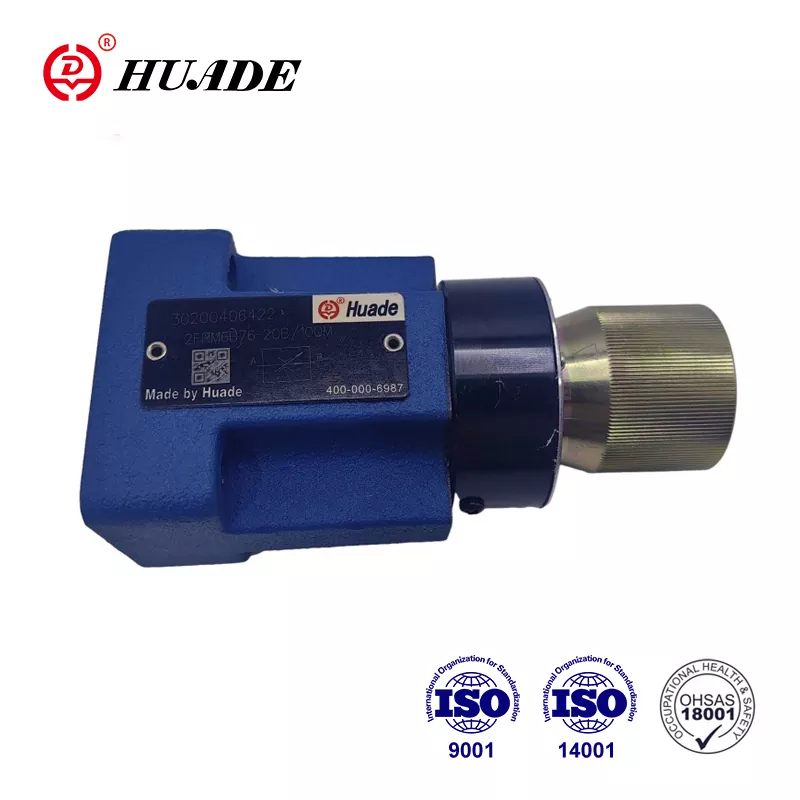

Ang Flow Control Valve Type 2 FRM ay isang 2-way flow control valve. Ang pabrika ay nakatuon sa pagiging praktiko ng mga produkto habang mahigpit na kinokontrol ang kalidad ng mga produkto. Nilalayon nitong magbigay ng de-kalidad na mga balbula ng daloy ng haydroliko na maaaring makuha ng mga customer.Huade® Flow Valves 2FRM 6 ay mas advanced sa teknolohiya dahil sa pagpapakilala ng teknolohiyang paggupit. Ang packaging ng produkto ay maaaring ipasadya, tulad ng kahoy na pakete ng kahon, plastik na packaging at karaniwang packaging ng karton.
|
Pressure Fluid |
Mineral Oil (para sa NBR Seal) o Phosphate Ester (para sa FPM Seal) |
|||||
|
Saklaw ng temperatura ng Pressure Fluid (℃) |
-30 hanggang +80 |
|||||
|
Viscosity Range (mm ²/s) |
10 hanggang 800 |
|||||
|
Daloy ng QV Max (L/Min) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Daloy ng QV Min TO10MPA (L/min) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Daloy ng QV min hanggang 31.5Mpa (l/min) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Pagkakaiba ng Pressure ∆p Para sa Libreng Return Flow B → A (MPa) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Minimum na pagkakaiba sa presyon (MPA) |
0.6 hanggang 1.2 |
|||||
|
Katatagan ng presyon hanggang sa ∆p = 31.5 MPa (%) |
Senior 2 (QMax) |
|||||
|
Pinakamataas na presyon ng operating sa port A (MPA) |
hanggang 31.5 |
|||||
|
Kontaminasyon (μm) |
25 (q <5l/min) 10 (q <0.5L/min) |
|||||
|
Timbang (kg) |
tinatayang 1.3 |
|||||
Mga Tampok:
▶ Panlabas na pagsasara ng pressure compensator, opsyonal
▶ Suriin ang balbula, opsyonal
▶ Rotary knob na may scale
▶ Lockable.Optional
1) Kapag ginamit kasabay ng isang rectifier plate hanggang sa 21 MPa
Application:
Ang daloy ng control valve 2FRM 6 ay ginagamit para sa pagpapanatili ng isang palaging daloy, independiyenteng presyon at temperatura.
Heneral:
Ang 2-way na control control valve 2FRM 6 ay karaniwang binubuo ng pabahay (1), rotary knob (2), orifice (3), presyon ng compensator (4) at isang opsyonal na balbula ng tseke.
Uri ng Flow Control Valve 2frm 6 B .._ 20B/m
(Nang walang panlabas na pagsasara, nang walang tseke na balbula)
Ang daloy mula sa port A hanggang B ay nakakabit sa posisyon ng throttle (5). Ang throttle cross-section ay iba-iba sa pamamagitan ng pag-rotary knob (2) .sa order upang mapanatili ang daloy ng daloy, independiyenteng presyon, a
Ang Pressure Compensator (4) ay nilagyan sa port B sa ibaba ng posisyon ng throttle (5). Ang compression spring (6) ay pinipilit ang orifice (3) at pressure compensator (4) palabas laban sa kani -kanilang mga paghinto at sa gayon ay pinapanatili ang pressure compensator (4) sa bukas na posisyon kapag walang daloy sa pamamagitan ng balbula. Kapag ang likido ay dumadaloy sa balbula, ang presyur na kumikilos sa port A ay nalalapat ng isang puwersa upang mapilit ang compensator (4) sa pamamagitan ng orifice (7). Ang pressure compensator (4) ay gumagalaw sa posisyon ng compensating hanggang sa balanse ng mga puwersa. Kung ang presyon sa port ay isang pagtaas, ang presyon ng compensator (4) ay gumagalaw sa direksyon ng pagsasara, hanggang sa ang isang balanse ng mga puwersa ay muling nakamit. Dahil sa patuloy na pagbabayad ng pagkilos ng pressure compensator, nakuha ang isang palaging daloy. Upang makontrol ang isang daloy sa pamamagitan ng balbula sa parehong direksyon, ang isang rectifier sandwich plate type Z4S 6 ay maaaring mailagay sa ibaba ng balbula ng control control na ito.
Istraktura ng Flow Control Valve 2FRM 6-20B/... M ...
I-type ang 2frm 6a ..- 20B/.. r
Ang pag-andar ng balbula na ito ay karaniwang pareho ng sa uri ng balbula 2frm 6 b ..- 20b/.. m
Gayunpaman, ang ganitong uri ng control control valve ay ibinibigay sa isang panlabas na port na nagpapahintulot sa presyon ng compensator (4) na konektado sa via port P (11). Ang panlabas na presyon na kumikilos sa port p (11) sa pamamagitan ng orifice (10) ay humahawak ng pressure compensator (4) na sarado laban sa puwersa ng compression spring (6). Kapag ang konektado na direksyon ng balbula (9) ay kumilos upang pahintulutan ang daloy mula sa P hanggang B, ang saradong kontrol ng loop ay nakamit tulad ng Type 2 FRM 6 B. Kaya't ang isang pagtalon sa pagsisimula ay maiiwasan.
Ang bersyon na ito na may panlabas na pagsasara ng compensator ay maaaring magamit lamang para sa kontrol ng metro.
Libreng Daloy ng Pagbabalik mula sa Port B hanggang A ay sa pamamagitan ng Check Valve (8).
Istraktura ng Flow Control Valve 2frm 6a ..- 20B/.. r
Mga halimbawa ng aplikasyon
Simbolo ng 2-way flow control valve 2frm 6
