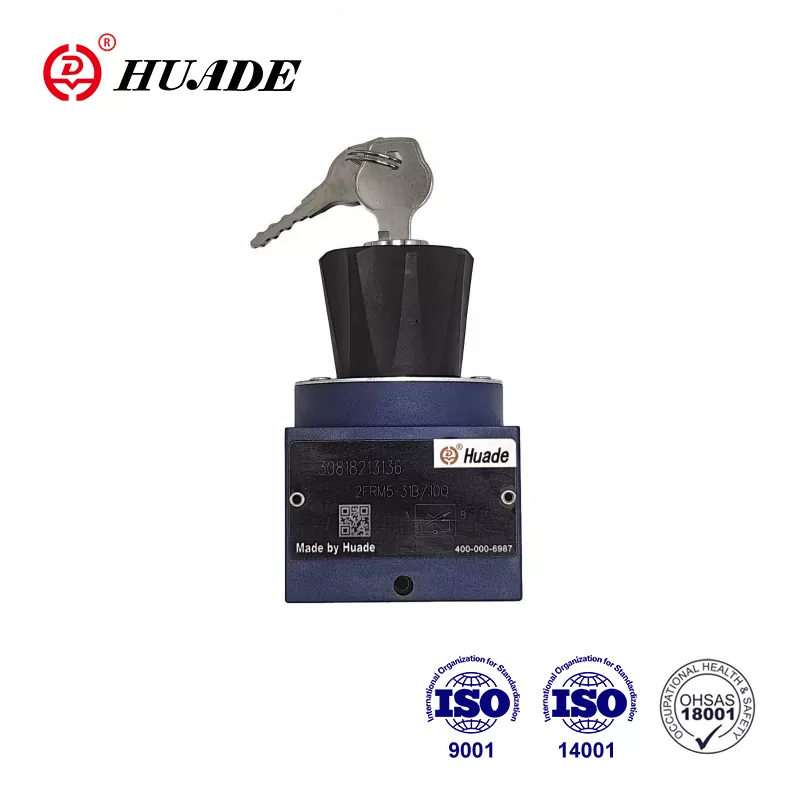

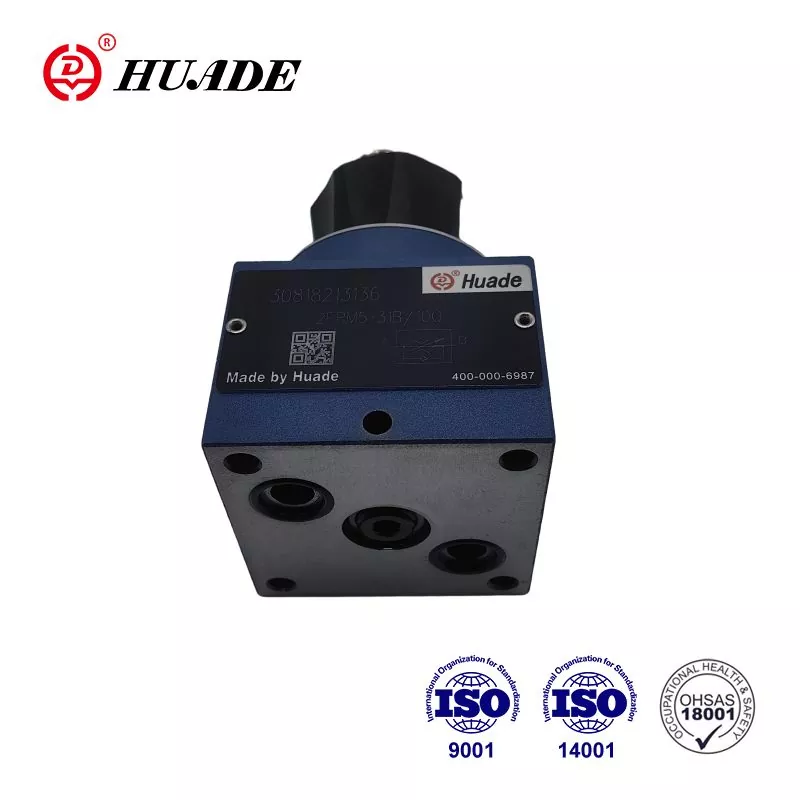

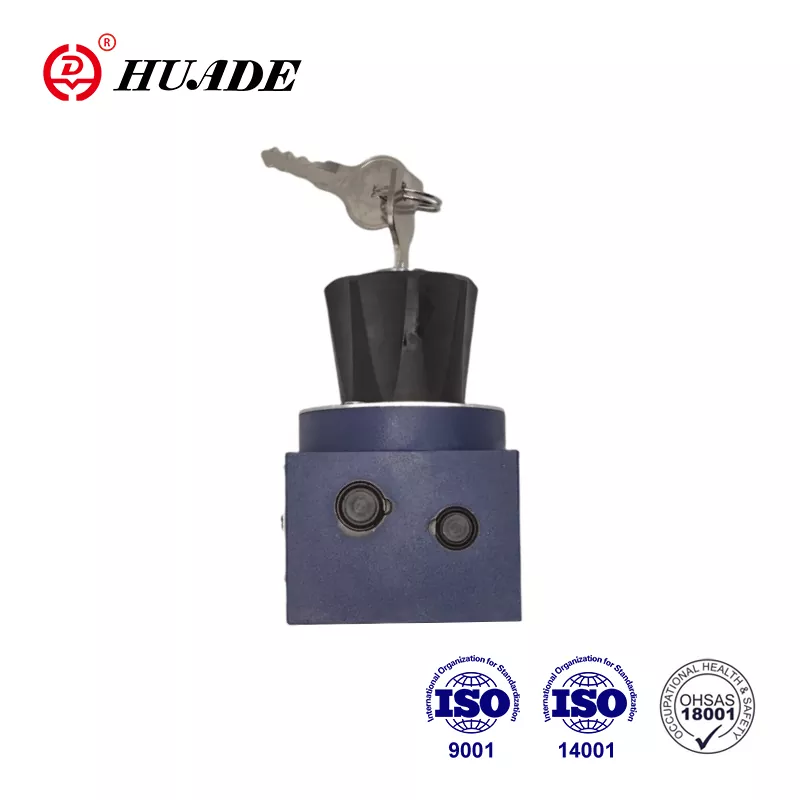

Ang 2FRM flow valve ay isang 2-way flow control valve. Ginagamit ito para sa throttling. Ang Huade® ay talagang isang mapagkakatiwalaang tatak sa China. Sa pamamagitan ng dalawang pangmatagalang kooperasyon na may Rexroth, ang Huade® flow control valves ay katugma sa parehong serye na inaalok ng Rexroth. Kung sa kalidad ng produkto, makabagong teknolohiya, serbisyo sa customer o reputasyon ng tatak, ang Huade Hydraulic ay gumanap nang maayos at nanalo ng malawak na reputasyon mula sa merkado at mga mamimili.
|
Pangkalahatan |
|
|
Hydraulic fluid |
Mineral Oil (para sa NBR Seal), o Phosphate Ester (para sa FPM Seal) |
|
Saklaw ng temperatura (℃) |
-30 hanggang+80 |
|
Viscosity Range (mm ²/s) |
10 hanggang 800 |
|
Rectifier Sandwich Plate |
|
|
Daloy.max (l/min) |
15 |
|
Operating Pressure (MPA) |
Hanggang sa 21 |
|
Pag -crack ng presyon (MPA) |
0.1 |
|
Timbang (kg) |
0.6 |
|
2-way na control control valve |
||||||||
|
Daloy. qv max (l/min) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆P na may libreng daloy ng pagbabalik B → A, QV -dependent (MPa) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
Control ng daloy |
temperatura-matatag |
± 5% |
± 3% |
± 2% |
||||
|
Pressure-Stabil (hanggang sa |
± 2% |
4% |
||||||
|
Operating Pressure, Max.- Port A (MPA) |
hanggang 21 |
|||||||
|
Minimum na saklaw ng pagkakaiba sa presyon (MPA) |
0.3 hanggang 0.5 |
0.6 ~ 0.8 |
||||||
|
Antas ng kontaminasyon (μm) |
25 (q <5l/min) |
10 (q <0.5L/min) |
||||||
|
Timbang (kg) |
1.6 |
|||||||
Mga Tampok:
▶ Porting pattern sa DIN 24 340, mula sa A, ISO 4401and Cetop - RP 121H
▶ Pressure Compensator Stroke Limiter, Opsyonal
▶ Pagbaba ng start-up jump
▶ Kontrol ng daloy sa parehong direksyon gamit ang isang rectifier sandwich plate
▶ lockable rotary knob
Application:
Ang daloy ng control valve, ang uri ng 2FRM ay isang 2-way na control control valve, na ginagamit para sa throttling at hindi apektado ng presyon at temperatura.
Ang 2-way flow control valve 2FRM higit sa lahat ay binubuo ng pabahay (1), pagtatakda ng elemento (2), orifice (3), presyon ng compensator (4) na opsyonal na may stroke limiter pati na rin ang tseke ng balbula (5) at ginagamit para sa throttling ng isang daloy sa mababang presyon at dependency ng temperatura.
Ang throttling cross section ay itinakda ng pag -ikot ng curve bolt (7) .Upang panatilihin ang daloy na patuloy na independiyenteng mula sa presyon sa throttling point (8) Ang isang pressure compensator (4) ay konektado. Ang mapagtimpi na kalayaan ay ang resulta ng throttling point na itinayo bilang isang orifice.
Ang libreng daloy ng pagbabalik mula sa B hanggang A ay sa pamamagitan ng tseke ng balbula (5).
Upang maabot ang isang kinokontrol sa pamamagitan ng daloy ng balbula sa alinmang direksyon ay may posibilidad na mag -install ng isang uri ng rectifier sandwich plate na Z4s sa ibaba ng balbula ng control control.
Istraktura ng Flow Control Valve 2FRM 5
Simbolo ng control control valve 2frm 5
