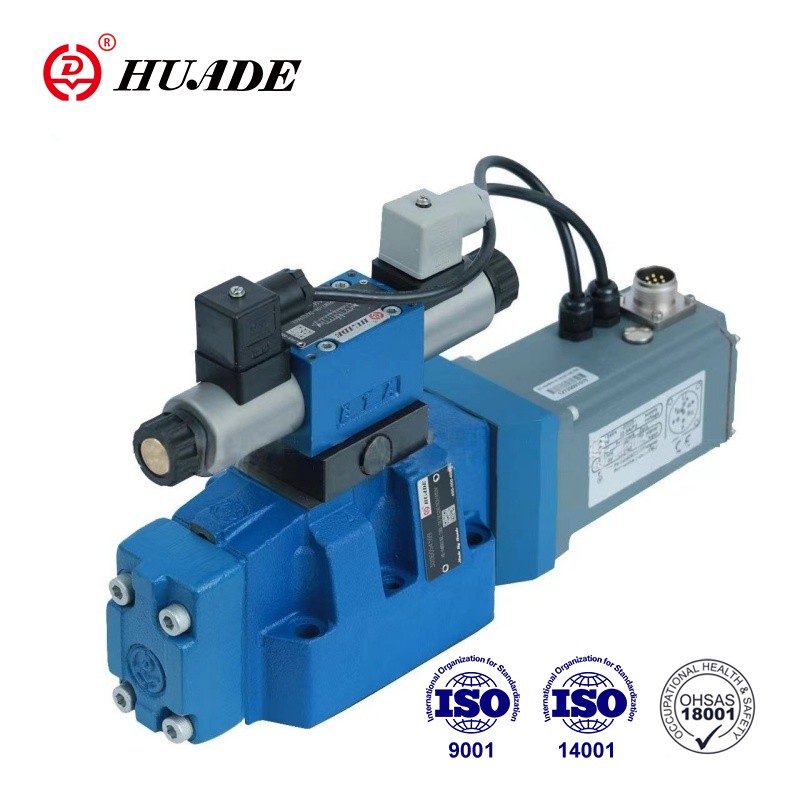

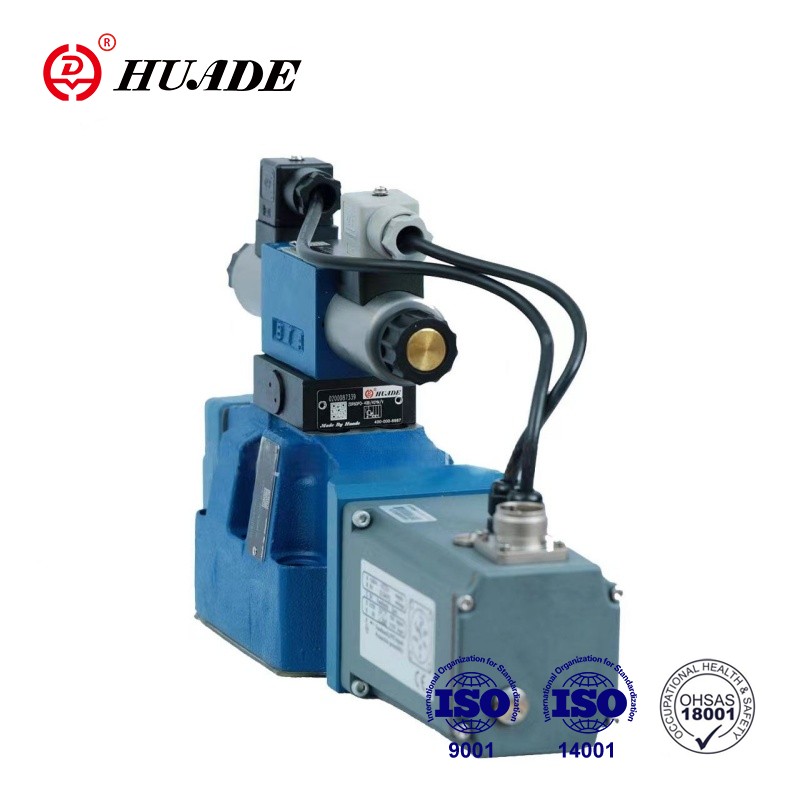

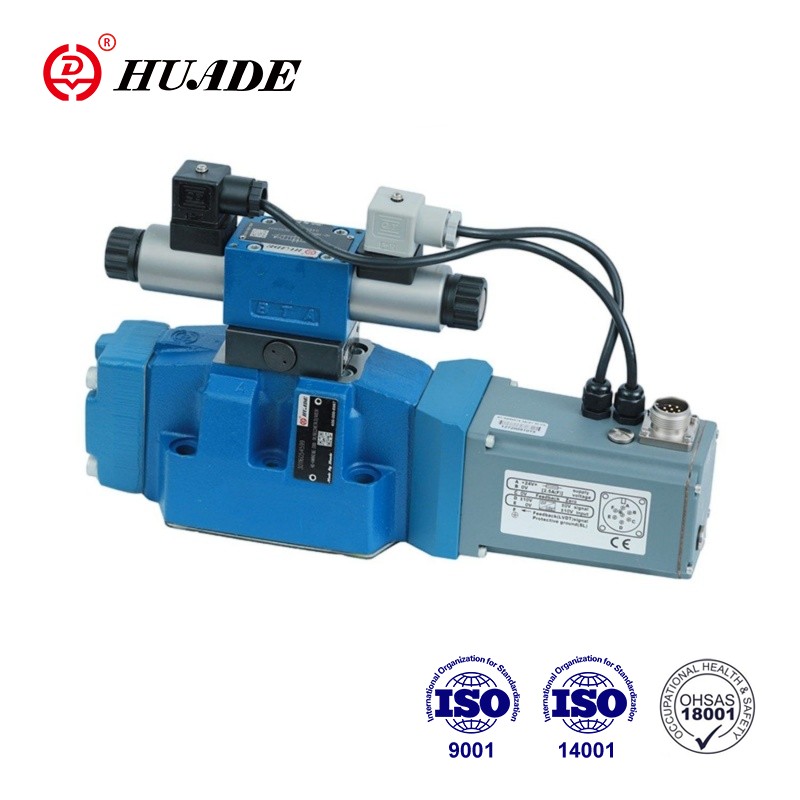

Ang mga proporsyonal na balbula ng uri 4WRTE ay pilot-operated directional control valve na may feedback sa posisyong elektrikal, integrated electronics (OBE) at opsyonal na pagsubaybay sa posisyon ng spool. Ang mataas na katumpakan, mabilis na pagtugon at matatag na kontrol ng proporsyonal na balbula na WRTE-4X ay ginagawa itong isang mahalagang bahagi sa maraming mga sistemang pang-industriya.
| Heneral | ||||||
| Sizes (NG) | 10 | 16 | 25 | 27 | 32 | 35 |
| Timbang (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Posisyon ng pag-install at impormasyon sa pagkomisyon | Mas mainam na pahalang | |||||
| Saklaw ng temperatura ng kapaligiran (°C) | -20..+50 | |||||
| Pinakamataas na oras ng imbakan (Taon) | 1 *(kung ang mga kundisyon ng imbakan ay sinusunod; sumangguni sa mga tagubilin sa pagpapatakbo 07600-B) | |||||
| Mga halaga ng MTTF ayon sa EN ISO 13849 Years | 150 (para sa karagdagang impormasyon tingnan ang data sheet 08012) | |||||
| Ang mga pagsubok nito ayon sa DIN EN 60068-2-6 | 10.. 2000 Hz /maximum na 10 g/10 cycle /3 axes | |||||
| Pagsusuri ng ingay ayon sa DIN EN 60068-2-64 | 20... 2000 Hz/10 gS /30 g peak/30 min. /3 palakol | |||||
| Transport shock ayon sa DIN EN 60068-2-27 | 15 g / 11 ms /3 shocks /3 oxes | |||||
| Mamasa init, paikot, ayon sa DIN EN 60068-2-30 | Variant 2 +25°C ... +55C, 90% ... 97% relative humidity,2cycles ng 24 na oras | |||||
Mga Tampok:
▶ Disenyo upang mapahusay ang pagiging maaasahan at seguridad
1. Awtomatikong kompensasyon ng presyon sa mga silid ng kontrol ng pangunahing yugto ng pilot control valve
2.Control spool ng pangunahing yugto sa spring centered central position at/o sa offset position
3. Opsyonal na may pagsubaybay sa posisyon ng spool
▶ Flexible - angkop para sa posisyon, bilis at kontrol ng presyon
▶Tiyak - mataas na sensitivity ng pagtugon at kaunting hysteresis
Application:
Ang proporsyonal na direksyon na balbula WRTE-4X ay maaaring malawakang ginagamit sa petrochemical, pagmamanupaktura ng sasakyan, intelligent na kagamitan, pagbuo ng kuryente, industriya ng metalurhiko at iba pang industriya.
Ang WRTE-4X valve ay karaniwang binubuo ng 3 pangunahing assemblies:
1. Housing (1) na may main stage control spool (2) at opsyonal na spool position monitoring (13)
2.Integrated electronics(opsyonal na may electronics protection membrane (14)) na may inductive position transducer (3) ng pangunahing yugto
3. Pilot control valve (4) na may control spool/socket unit (5), inductive position transducer (6) at pressure feed back para sa gitnang posisyon ng main stage control spool (2).
Sa de-energized proportional solenoids (7; 8) gitnang posisyon ng main stage control spool (2) dahil sa centering spring (9) at pressure feed back.Control ng main stage control spool (2) sa pamamagitan ng pilot control valve ( 4)→ ang pangunahing yugto ng control spool (2) ay nakaposisyon sa isang regulated na paraan. Pagkontrol sa control spool ng pilot control valve(4) sa pamamagitan ng pagpapalit ng solenoid force ng proportional solenoids (7;8).Connection ng command at aktwal na mga halaga sa pinagsama-samang electronics.Pilot oil supply sa pilot control valve sa loob sa pamamagitan ng port P o sa labas sa pamamagitan ng port X Ang pilot oil ay bumalik sa loob sa pamamagitan ng port T o externally sa pamamagitan ng Y sa tangke. Sa command value na O V, kinokontrol ng electronics ang main stage control spool (2) sa gitnang posisyon.
Simbolo ng Proportional Directional Valve WRTE-4X
