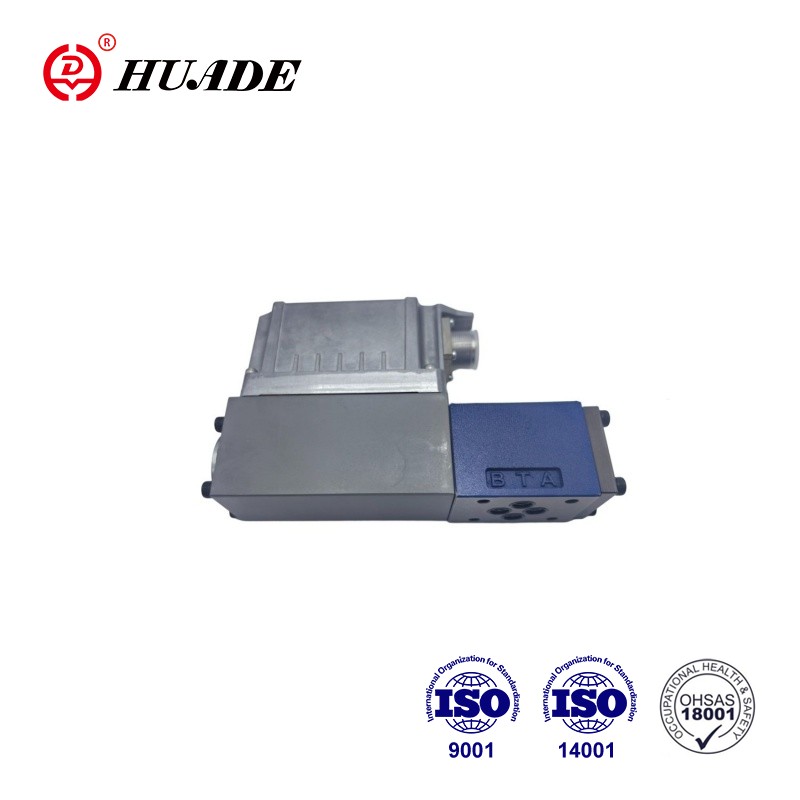

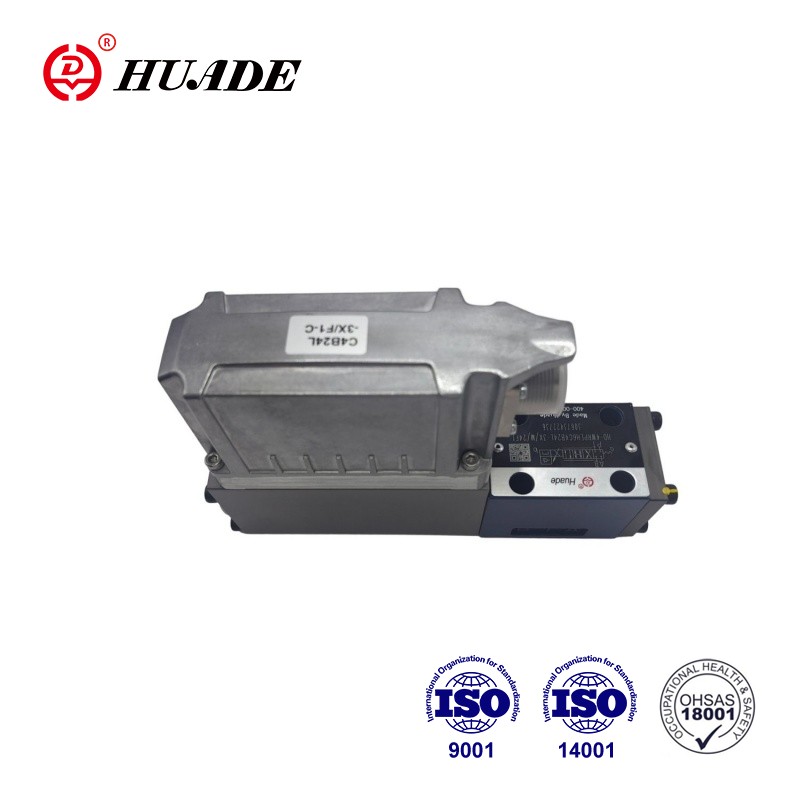

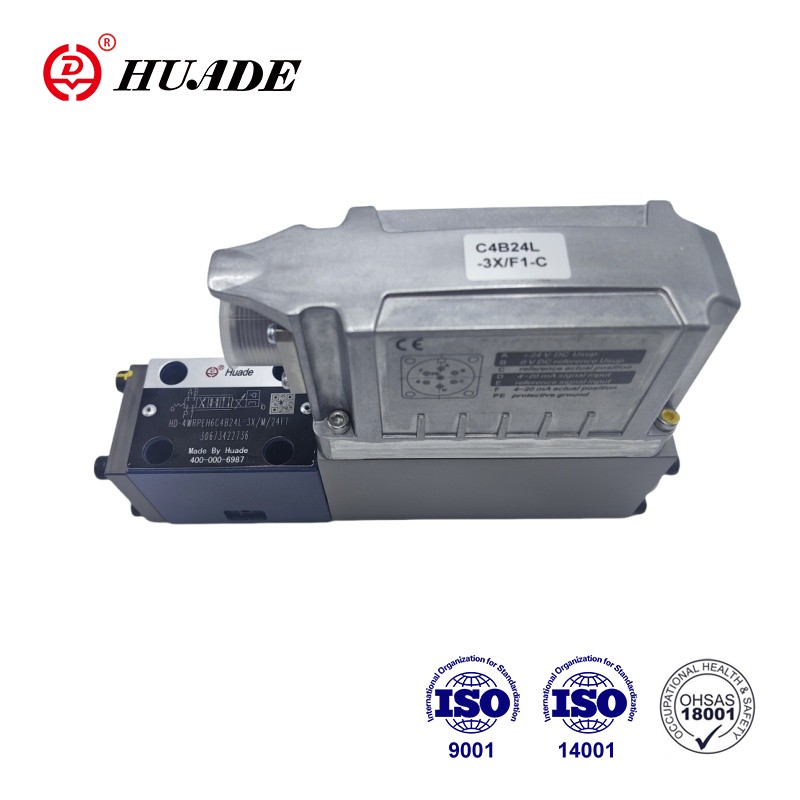

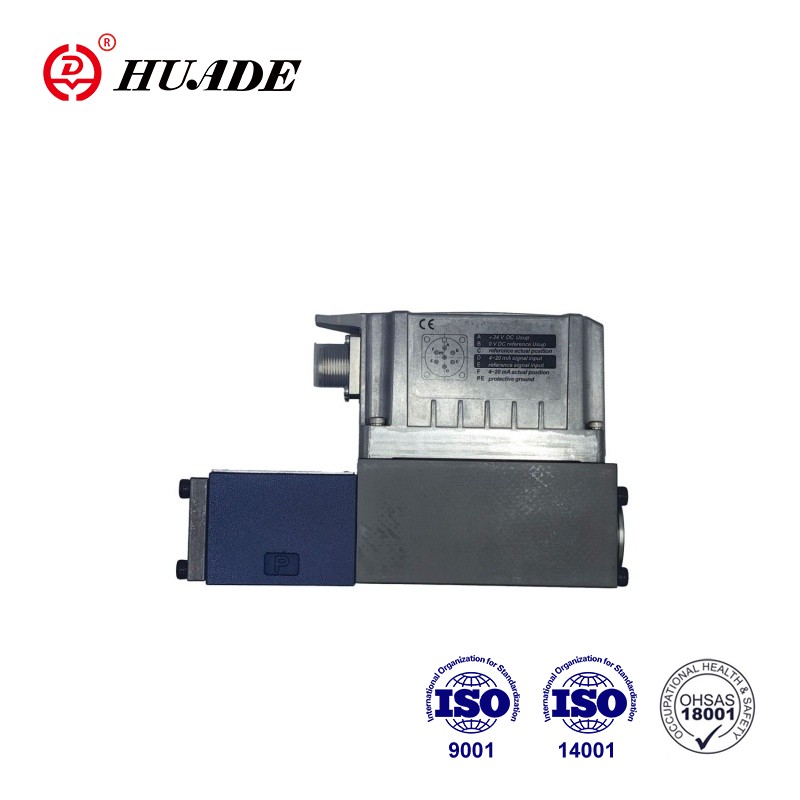

Ang mga balbula ng uri na 4WRPEH 6-3X ay mga direct operated na directional control valve na may feedback sa electrical position at integrated electronics (OBE). Ang proportional directional servo valve 4WRPEH 6-3X ay isang high-precision control valve na pinagsasama ang proporsyonal na teknolohiya sa servo technology. Ang 4WRPEH 6-3X ay malawakang ginagamit sa iba't ibang mga daloy ng proseso at mga operasyon ng kagamitan, tulad ng mga hydraulic system sa petrolyo, kemikal, metalurhiko at iba pang mga industriya upang kontrolin ang iba't ibang mga daloy ng proseso at mga operasyon ng kagamitan.
| Teknikal na data | ||
| Heneral | ||
| Uri ng koneksyon | Pag-mount ng subplate | |
| Pattern ng porting | ISO 4401-03-02-0-05 | |
| Timbang (kg) | 2.9 | |
| Posisyon ng pag-install | Anuman | |
| Saklaw ng temperatura ng kapaligiran (°C) | –20 … +60 | |
| Temperatura ng transportasyon(°C) | –30 … +80 | |
| Pinakamataas na oras ng imbakan (Taon) | 1 | |
| Maximum relative humidity (walang condensation) (%) | 95 | |
| Klase ng proteksyon ayon sa EN 60529 | IP65 (kung angkop at wastong naka-mount na mating connectors ay ginagamit) | |
| Pinakamataas na temperatura sa ibabaw (°C) | 150 | |
| Halaga ng MTTFD ayon sa EN ISO 13849 (Taon) | 150 (para sa karagdagang detalye tingnan ang data sheet 08012) | |
| Ang mga pagsubok nito ayon sa DIN EN 60068-2-6 | ▶ Walang damping plate | 10 ... 2000 Hz / maximum na 10 g / 10 cycle / 3 axes |
| ▶ May damping plate 1) | 10 ... 2000 Hz / maximum na 10 g / 10 cycle / 3 axes | |
| Pagsusuri ng ingay ayon sa DIN EN 60068-2-64 | ▶Walang pamamasa ng plato | 20 … 2000 Hz / 10 gRMS / 30 g peak / 30 min. / 3 palakol |
| ▶ May damping plate 1) | 20 ... 2000 Hz / 10 gRMS / 30 g peak / 24 h / 3 axes | |
| Transport shock ayon sa DIN EN 60068-2-27 | ▶ Walang damping plate | 15 g / 11 ms / 3 shocks / 3 axes |
| ▶ May damping plate 1) | 15 g / 11 ms / 3 shocks / 3 axes | |
| Shock ayon sa DIN EN 60068-2-27 | ▶ May damping plate 1) | 35 g / 6 ms / 1000 shocks / 3 axes |
| Pagkakasundo | ▶ CE ayon sa EMC directive 2014/30/EU, nasubok ayon sa | EN 61000-6-2 at EN 61000-6-3 |
| ▶ Direktiba ng RoHS | 2011/65/EU | |
| Haydroliko | ||||||
| Pinakamataas na presyon ng pagpapatakbo | ▶ Mga Port A, B, P (bar) | 350 | ||||
| ▶ Port T (bar) | 250 | |||||
| Hydraulic fluid | Tingnan ang talahanayan sa pahina 7 | |||||
| Saklaw ng lagkit | ▶ Inirerekomenda (mm2/s) | 20 … 100 | ||||
| ▶ Maximum na tinatanggap (mm2/s) | 10 … 800 | |||||
| Saklaw ng temperatura ng hydraulic fluid (flown-through) (°C) | -20 … +70 | |||||
| Pinakamataas na tinatanggap na antas ng kontaminasyon ng hydraulic fluid; klase ng kalinisan ayon sa ISO 4406 (c) | Klase 18/16/13 3) | |||||
| Na-rate na daloy (∆p = 35 bar bawat control edge) 4) (L/min) | 4 | 12 | 15 | 24/25 | 40 | |
| Limitasyon ng paggamit (∆p) patungkol sa paglipat sa failsafe (nalalapat ang mga halaga sa summated edge) | ▶ Mga Simbolo C3, C5, C (bar) | 350 | 350 | 350 | 350 | 160 |
| ▶ Mga Simbolo C1, C4 (bar) | 350 | 350 | 280 | 250 | 100 | |
Mga Tampok:
▶Maaasahan - napatunayan at matatag na disenyo
▶Safe - fail-safe na posisyon ng control spool sa naka-switch-off na kondisyon
▶Energy-effcient - walang pilot oil demand
▶Mataas na kalidad - kontrolin ang spool at manggas sa kalidad ng servo
▶Flexible - angkop para sa posisyon, bilis at kontrol ng presyon
▶Tiyak - mataas na sensitivity ng pagtugon at kaunting hysteresis
▶IO-Link interface, opsyonal. Paggamit ng balbula na may IO-Link bilang isang shut-off na elemento hanggang sa kategorya 3, PL d ayon sa EN 13849-1.
Application:
Ang proportional directional servo valve 4WRPEH 6-3X ay malawakang ginagamit sa larangan ng industrial automation, wind turbines, machine tool control, engineering machinery, aerospace, shipbuilding at marine engineering.
Set-up
Ang HD-4WRPEH high-response valve ay pangunahing binubuo ng:
▶ Valve housing na may control spool at manggas sa kalidad ng servo (1)
▶ Kontrolin ang solenoid gamit ang position transducer (2)
(opsyonal gamit ang electronics protection membrane (5))
▶ On-board electronics (OBE) (3) na may analog o IO-Link interface (4) (opsyonal na may pamamasa
plato (6))
Function
Inihahambing ng integrated electronics (OBE) ang tinukoy na halaga ng command sa aktwal na halaga ng posisyon. Sa kaso ng control deviations, ang stroke solenoid ay isaaktibo. Dahil sa nabagong puwersa ng solenoid, ang control spool ay nababagay laban sa spring. Ang stroke/control spool cross-section ay kinokontrol nang proporsyonal sa halaga ng command. Sa kaso ng isang command value na presetting na 0, inaayos ng electronics ang control spool laban sa spring sa gitnang posisyon. Sa naka-deactivate na kondisyon, ang spring ay hindi naka-untension sa maximum at ang balbula ay nasa fail-safe na posisyon.
Pangkaligtasan function (IO-Link shut-off)
Sa pamamagitan ng pagsara ng boltahe ng supply sa master ng IO-Link (Class B-Port), mga pin 2 at 5, maaaring ligtas na isara ang balbula ng IO-Link. Pagkatapos shut-off ng supply boltahe, ang control spool ng balbula ay nakatakda sa fail-safe na posisyon. Upang matiyak din ang hydraulic prerequisite para sa safety shut-down, dapat ding isaalang-alang ang overlap ng control spool/sleeve.
Ang sapat na overlap ay ginagarantiyahan ng mga simbolo na C3, C5, C4 at C1.
Ang ligtas na shut-off ay hindi bahagi ng IO-Link valve at dapat isaalang-alang ang ligtas na disenyo ng makinarya.
Kontrolin ang solenoid shut-off
Sa kaso ng mga sumusunod na error, ang control solenoids ay de-energize ng integrated electronics (OBE) at ang control spool ay nakatakda sa fail-safe na posisyon:
▶ Bumababa sa pinakamababang boltahe ng supply
▶ Lamang sa interface na "F1":
– Bumababa sa minimum na kasalukuyang command value na 2 mA (kasama ang cable break ng command value line (kasalukuyang loop))
▶ Lamang sa interface "L1":
– Paganahin ang hindi aktibo, pagkagambala sa komunikasyon (tagabantay)
– Sa kaso ng panloob na error sa IO-Link
▶ Lamang sa interface na "C6":
– Bilang karagdagan, ilabas na hindi aktibo
Damping plate na "D"
Binabawasan ng damping plate ang mga amplitude ng acceleration sa on-board electronics (mga frequency >300 Hz).
Paunawa:
Ang paggamit ng damping plate ay hindi inirerekomenda para sa mga application na may pangunahing low-frequency excitation
lamad ng proteksyon ng electronics "-967"
Upang maiwasan ang pagbuo ng condensate sa housing ng integrated electronics (OBE), maaaring gumamit ng electronics protection membrane (5).
Inirerekomenda para sa paggamit sa labas ng mga kundisyong pamantayan ng industriya na may mataas na kahalumigmigan sa paligid at makabuluhang paikot na pagbabago sa temperatura (hal. sa labas).
Mga simbolo ng Proportional Directional Servo Valve 4WRPEH 6-3X
