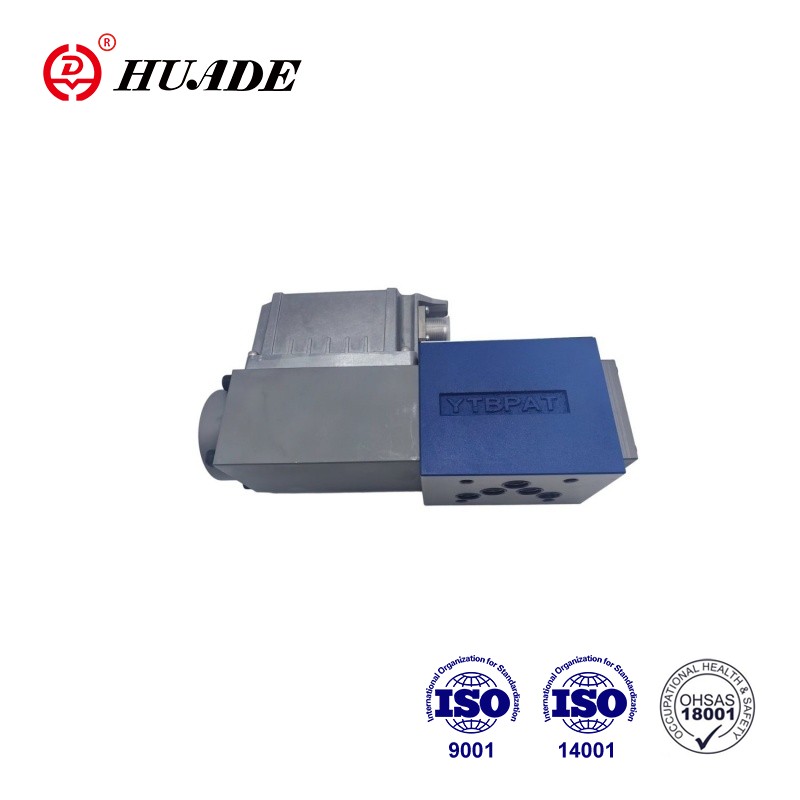

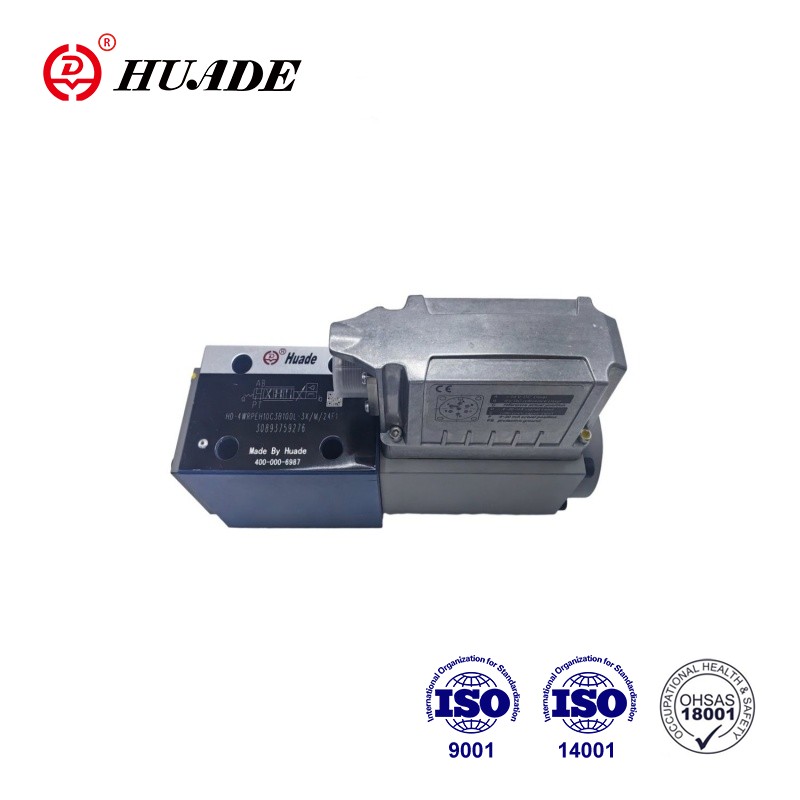

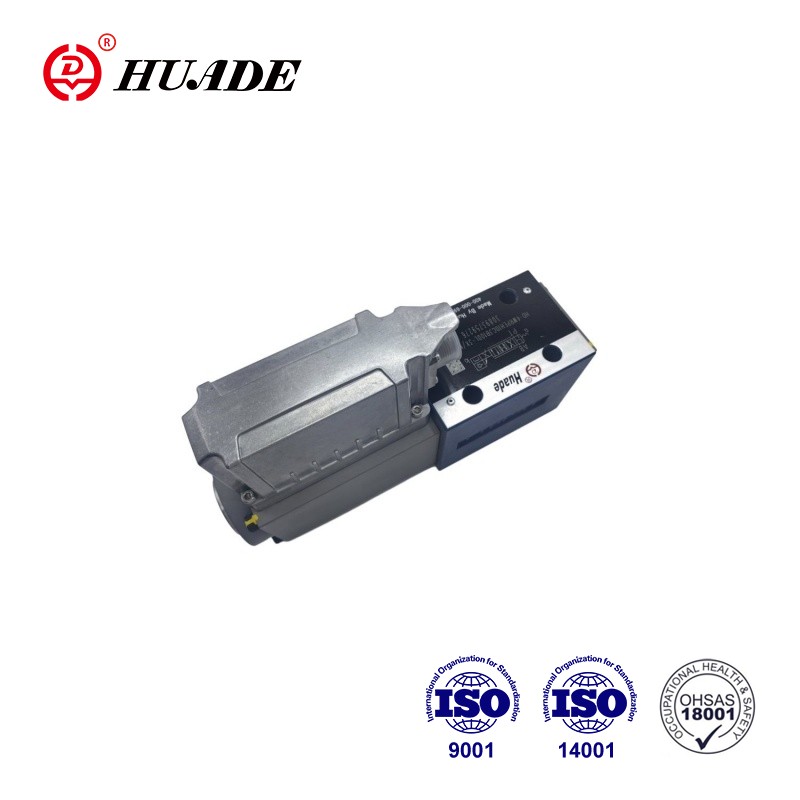

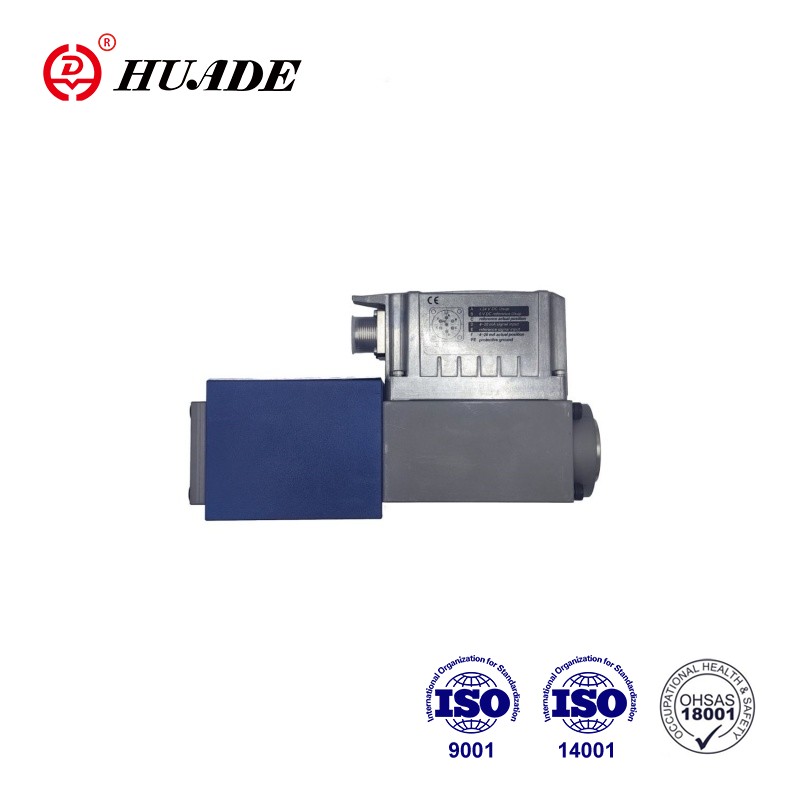

Ang 4WRPEH 10- 3x valve ay isang direktang kumikilos na control valve na may feedback ng de-koryenteng posisyon at integrated electronics (OBE). Ang 4WRPEH 10- 3X ay isang subplate na naka-mount na balbula na may mataas na katumpakan ng tugon at angkop para sa posisyon na may mataas na katumpakan, bilis, at kontrol ng presyon. Ang nagtatrabaho na prinsipyo ng direktang kumikilos na proporsyonal na balbula ay maaaring ibubuod bilang: Ang valve core ay direktang hinihimok ng puwersa ng electromagnetic upang makamit ang tumpak na kontrol ng daloy ng likido at presyon.
| Teknikal na data | ||
| Pangkalahatan | ||
| Uri ng koneksyon | Subplate mounting | |
| Pattern ng porting | ISO 4401-05-04-0-05 | |
| Timbang (kg) | 7.1 | |
| Posisyon ng pag -install | Anuman | |
| Nakapaligid na saklaw ng temperatura (° C) | –20 ... +60 | |
| Temperatura ng transportasyon (° C) | –30 ... +80 | |
| Maximum na oras ng imbakan (taon) | 1 | |
| Pinakamataas na kamag -anak na kahalumigmigan (walang kondensasyon) (%) | 95 | |
| Proteksyon ng klase ayon sa EN 60529 | Ang IP65 (kung angkop at tama na naka -mount na mga konektor ng pag -aasawa ay ginagamit) | |
| Maximum na temperatura ng ibabaw (° C) | 150 | |
| Halaga ng MTTFD Ayon kay En ISO 13849 (taon) | 150 (para sa karagdagang mga detalye tingnan ang sheet ng data 08012) | |
| Sine test ayon sa DIN EN 60068-2-6 | 10 ... 2000 Hz / maximum ng 10 g / 10 cycle / 3 axes | |
| Pagsubok sa ingay sa DIN noong 60068-2-64 | 20 ... 2000 Hz / 10 GRMS / 30 g Peak / 30 min. / 3 axes | |
| Transport shock ayon sa DIN EN 60068-27 | 15 g / 11 ms / 3 shocks / 3 axes | |
| Pagkabigla ayon sa DIN EN 60068-27 | 35 g / 6 ms / 1000 shocks / 3 axes | |
| Pagsang -ayon | ▶ CE Ayon sa EMC Directive 2014/30/EU, nasubok ayon sa | At 61000-6-2 at 61000-6-3 |
| ▶ ROHS Directive | 2011/65/EU | |
| Haydroliko | |||
| Maximum na presyon ng operating | ▶ Ports A, B, P (bar) | 350 | |
| ▶ Port T (bar) | 250 | ||
| Haydroliko fluid | Tingnan ang talahanayan sa pahina 7 | ||
| Saklaw ng lapot | ▶ Inirerekomenda (mm2/s) | 20 ... 100 | |
| ▶ Pinakamataas na matatanggap (mm2/s) | 10 ... 800 | ||
| HYDRAULIC FLUID TEMPERATURE Range (Flown-through) (° C) | -20 ... +70 | ||
| Maximum na matatanggap na antas ng kontaminasyon ng haydroliko na likido; Klase ng kalinisan ayon sa ISO 4406 (c) | Klase 18/16/13 | ||
| Na -rate na daloy (∆p= 35 bar bawat control gilid) (l/min) | 50 | 100 | |
| Limitasyon ng paggamit (∆p) may kinalaman sa paglipat sa failsafe (ang mga halaga ay nalalapat sa summited edge) | ▶ Mga Simbolo C3, C5, C (Bar) | 350 | 140 |
| ▶ Mga simbolo c1, c4 (bar) | 250 | 100 | |
Mga Tampok:
▶ maaasahan - napatunayan at matatag na disenyo
▶ Ligtas-Nabigo-ligtas na posisyon ng control spool sa nakabukas na kondisyon
▶ Epekto -Epekto - Walang demand ng pilot ng langis
▶ Mataas na kalidad - control spool at manggas sa kalidad ng servo
▶ Flexible - Angkop para sa posisyon, bilis at kontrol ng presyon
▶ Tiyak - Mataas na sensitivity ng tugon at maliit na hysteresis
▶ Io-link interface, opsyonal
▶ Io-link interface, opsyonal. Paggamit ng balbula na may
Io-link bilang isang shut-off na elemento hanggang sa kategorya 3,
PL D Ayon sa EN 13849-1.
Application:
Ang proporsyonal na direksyon ng servo valve 4WRPEH10-3X ay malawakang ginagamit sa larangan ng pang-industriya na automation, makinarya ng engineering at engineering sa dagat.
Set-up
Ang HD-4WRPEH na mataas na tugon ng balbula ay pangunahing binubuo ng:
▶ Valve Housing na may control spool at manggas sa servo
Kalidad (1)
▶ Kontrol ang solenoid na may posisyon transducer (2)
(Opsyonal na may Electronics Protection Membrane (6))
▶ On-Board Electronics (OBE) (3) na may analog o io-link interface (4) (opsyonal na may damping
Plato (5))
Function
Inihahambing ng integrated electronics (OBE) ang tinukoy na halaga ng utos sa posisyon na aktwal na halaga. Sa kaso ng mga paglihis ng control, ang stroke solenoid ay isasaktibo. Dahil sa nabago na puwersa ng solenoid, ang control spool ay nababagay laban sa tagsibol. Ang stroke/control spool cross-section ay kinokontrol nang proporsyonal sa halaga ng utos. Sa kaso ng isang halaga ng utos na presetting ng 0, inaayos ng electronics ang control spool laban sa tagsibol hanggang sa gitnang posisyon. Sa kondisyon na deactivated, ang tagsibol ay hindi nababago sa isang maximum at ang balbula ay nasa posisyon na hindi ligtas.
Kaligtasan function (io-link shut-off)
Sa pamamagitan ng pag-shut off ng supply boltahe sa IO-Link Master (Class B-Port), Pins 2 at 5, ang IO-Link Valve ay maaaring ligtas na mapapatay. Matapos ang pag-shut-off ng boltahe ng supply, ang control spool ng balbula ay nakatakda upang mabigo sa ligtas na posisyon.
Upang matiyak din ang hydraulic prerequisite para sa kaligtasan ng pag-shut-down, dapat ding isaalang-alang ang overlap ng control spool/manggas.
Ang sapat na overlap ay ginagarantiyahan ng mga simbolo C3, C5, C4 at C1.
Ang ligtas na pag-shut-off ay hindi bahagi ng balbula ng IO-Link at dapat isaalang-alang para sa ligtas na disenyo ng makinarya.
Control solenoid shut-off
Sa kaso ng mga sumusunod na pagkakamali, ang mga control solenoids ay de-energized ng integrated electronics (OBE) at ang control spool ay nakatakda upang mabigo-ligtas na posisyon:
▶ Bumabagsak sa ibaba ng minimum na boltahe ng supply
▶ Tanging sa interface "f1":
- Pagbagsak sa ibaba ng minimum na kasalukuyang halaga ng utos ng 2 mA (may kasamang cable break ng linya ng halaga ng utos (kasalukuyang loop))
▶ Tanging sa interface "L1":
- Paganahin ang hindi aktibo, pagkagambala sa komunikasyon
(Watchdog)
-Sa kaso ng panloob na error sa IO-Link
▶ Tanging sa interface "C6":
- Bilang karagdagan, ilabas ang hindi aktibo
Damping Plate "D"
Ang damping plate (5) ay binabawasan ang pagpabilis
Mga amplitude sa on-board electronics (frequency> 300 Hz).
PAUNAWA:
Ang paggamit ng damping plate ay hindi inirerekomenda para sa mga aplikasyon na may pangunahing mababang-dalas na paggulo <300 Hz.
Electronics Protection Membrane "-967"
- Upang maiwasan ang pagbuo ng condensate sa pabahay ng integrated electronics (OBE), maaaring magamit ang isang lamad ng proteksyon ng elektronika (6).
Inirerekumenda para magamit sa labas ng mga kondisyon na pamantayan sa industriya na may mataas na nakapaligid na kahalumigmigan ng hangin at
Ang mga makabuluhang pagbabago sa temperatura ng siklo (hal. Sa labas).
Mga Simbolo ng Proporsyonal na direksyon ng servo valve 4WRPEH 10-3x
