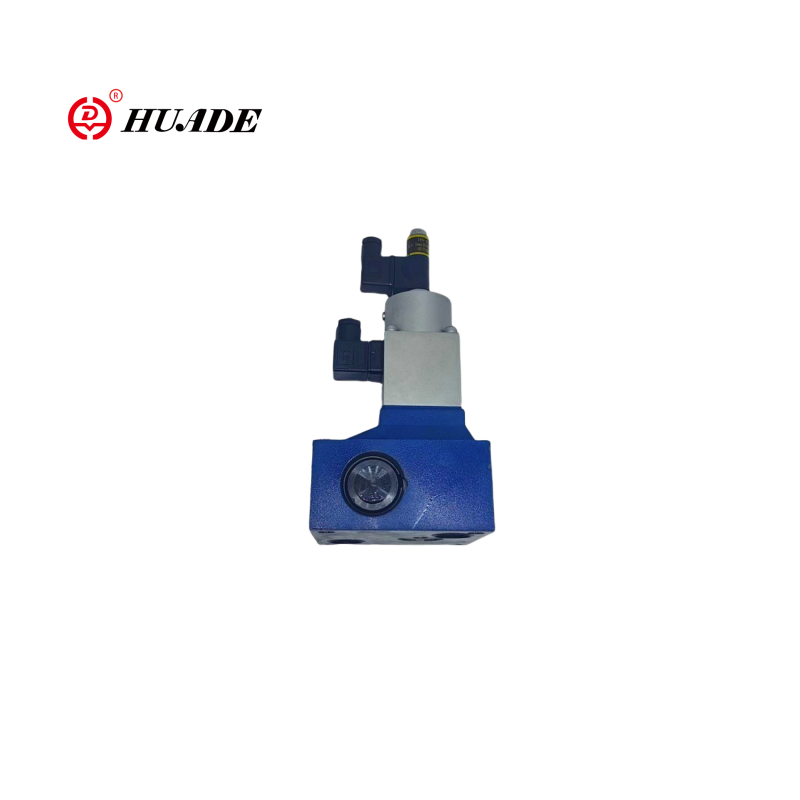

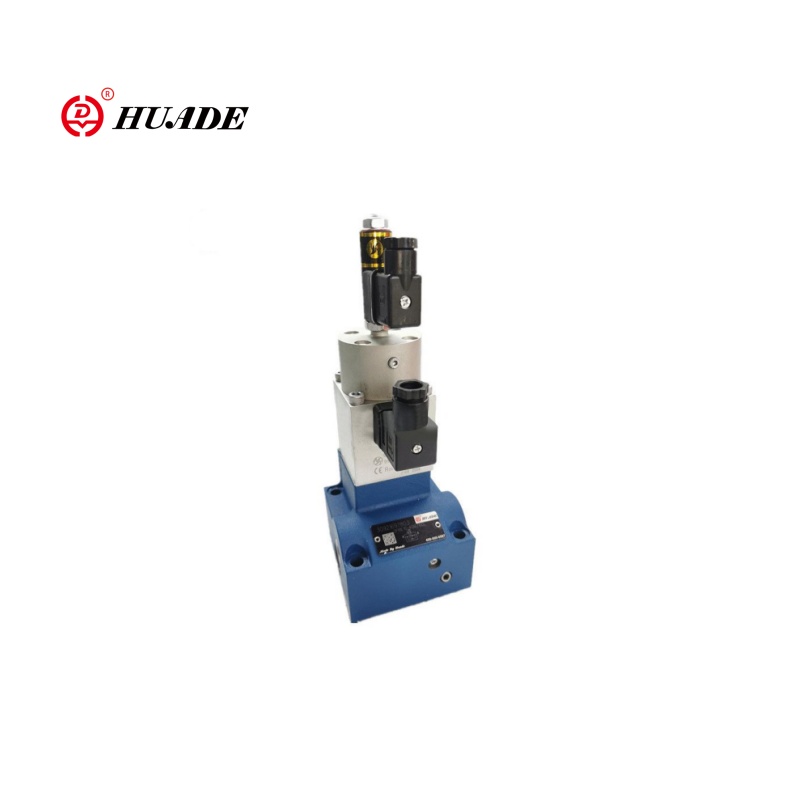

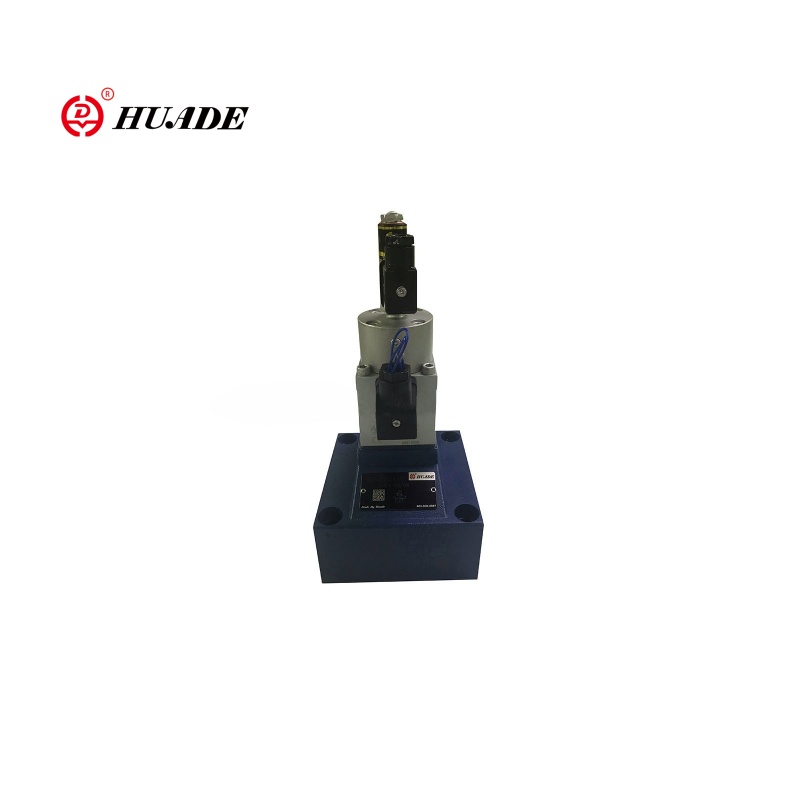

Proporsyonal na control control valve 2FRE16

Ang 2FRE16 2-way proporsyonal na control control valve ay isang mataas na pagganap na proporsyonal na control control valve, na angkop para sa mga aplikasyon kung saan ang bilis ng hydraulic actuators (cylinders o motor) ay kailangang tumpak na nababagay. Kumpara sa proporsyonal na balbula 2FRE10, ang balbula 2FRE16 ay may mas malaking diameter, na nagpapahintulot sa isang mas mataas na saklaw ng daloy. At proporsyonal na balbula 2FRE16 ay angkop para sa mas mataas na mga sistema ng haydroliko.

Ang parameter ng produkto ng proporsyonal na control control valve 2FRE16

Haydroliko
Operating Pressure (MPA)	31.5
Minimum na pagkakaiba -iba ng presyon (MPA)	Sukat 10	laki 16
	0.3 ~ 0.8	0.6 ~ 1
Pressure Fluid	Mineral Oil (para sa NBR Seal), Phosphate Ester (para sa FPM Seal)
Saklaw ng lapot (mm2/s)	2.8 hanggang 380
Saklaw ng temperatura ng presyon ng presyon (℃）	-20 hanggang +70
Hysteresis (%)	＜ ± 1QMax
Paulit -ulit (%)	＜ 1 qmax
Sample Spread (%)	＜ ± 2
Pag -install	Opsyonal
Timbang (kg)	6	8.3
Elektriko
Uri ng Boltahe	DC 24V
Coil Resistance ng Solenoid (ω)	Malamig na halaga sa 20 ℃ 10, max warm na halaga 13.9
Max. Kapangyarihan (VA)	50
Inductivity (MH)	6 hanggang 8
Oscillator Frequency (KHz)	2.5
VT-5010S30 Demand of Insulation IP65	IP65

Mga Tampok:Tampok ng produkto at aplikasyon ng proporsyonal na control control valve 2FRE16

▶ Valve na may isang pressure compensator para sa presyon na bayad na kontrol ng isang daloy

▶ Ang pagkilos sa pamamagitan ng isang proporsyonal na solenoid

▶ na may feedback ng de -koryenteng posisyon ng control orifice

▶ Ang posisyon ng transducer coil ay maaaring mailipat ng axially na ginagawang madali ang pag-aayos ng zero point ng control orifice, nang hindi kinakailangang hawakan ang mga electronics (electrical-hydraulic)

▶ Minimum na sample na pagkakaiba -iba ng balbula at elektrikal na amplifier VT 5004 (hiwalay na pagkakasunud -sunod)

Application:

Ang proporsyonal na control control valve 2FRE16 ay malawakang ginagamit sa mabibigat na pang -industriya na hydraulic system, makinarya ng engineering at mobile hydraulics, metalurhiya at kagamitan sa pagmimina.

Karaniwang mga halimbawa ng system ： Circuit control circuit ng bucket

PLC → Proportional Amplifier → 2FRE16 → Hydraulic Cylinders

                    ↑

 Pressure Sensor (sarado na feedback ng loop)

Sa pamamagitan ng pag -aayos ng signal ng elektrikal na input, ang paggalaw ng bucket ay maaaring maayos na mapabilis/mabulok upang maiwasan ang hydraulic shock.

Pag -andar at seksyon ng proporsyonal na control control valve 2FRE16

Ang uri 2fre .. proporsyonal na control control valves ay may 2-way function. Maaari nila, mula sa isang inilapat na halaga ng de -koryenteng utos, ayusin ang isang daloy na kung saan ay presyon at sa isang malaking sukat na temperatura na nabayaran.

Karaniwang binubuo sila ng pabahay (1), proporsyonal na solenoid na may induktibong posisyon transducer (2), pagsukat ng orifice (3), pressure compensator (4), stroke limiter (5), pati na rin ang isang opsyonal na balbula ng tseke (6).

Ang setting ng daloy ay natutukoy (0 bis 100 %) sa potentiometer ng halaga ng utos. Ang inilapat na halaga ng utos, na sanhi ng amplifier pati na rin ang proporsyonal na solenoid, ang pagsasaayos ng pagsukat ng orifice (3). Ang posisyon ng pagsukat ng orifice (3) ay nakuha ng posisyon ng transducer. Ang anumang mga paglihis mula sa halaga ng utos ay binabayaran ng kontrol ng feedback ng posisyon.

Ang presyon ng compensator (4) ay humahawak ng pagbagsak ng presyon sa pagsukat ng orifice (3) sa isang palaging halaga. Ang daloy ay, samakatuwid ang presyon ay nabayaran.

Ang maliit na temperatura drift ay nakamit dahil sa disenyo ng pagsukat ng orifice. Sa isang 0 % na halaga ng utos ang pagsukat ng orifice ay sarado.

Sa kaso ng pagkawala ng kapangyarihan o isang cable break sa posisyon transducer ang pagsukat ng orifice ay nagsasara. Mula sa isang 0 % na halaga ng utos ay posible ang isang jump free start. Sa pamamagitan ng dalawang rampa sa loob ng de -koryenteng amplifier posible na maantala ang pagbubukas at pagsasara ng pagsukat ng orifice.

Sa pamamagitan ng tseke na balbula (6) Ang libreng daloy ay posible mula sa B hanggang A.

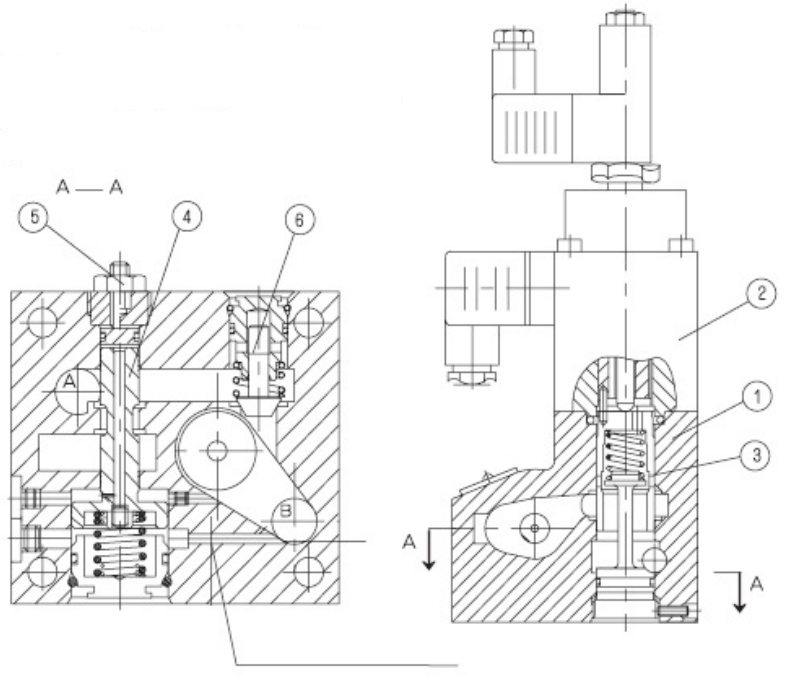

Strcture ng Proporsyonal na control control valve 2FRE16

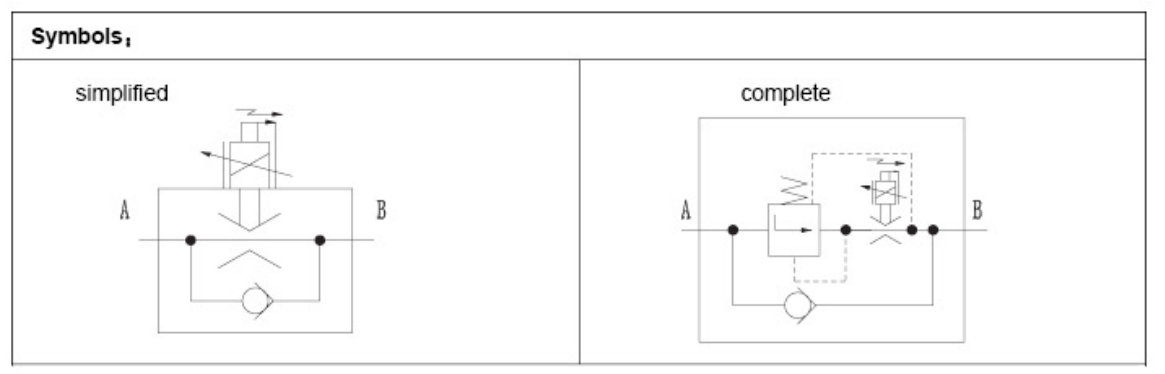

Mga simbolo ng proporsyonal na control control valve 2FRE16
