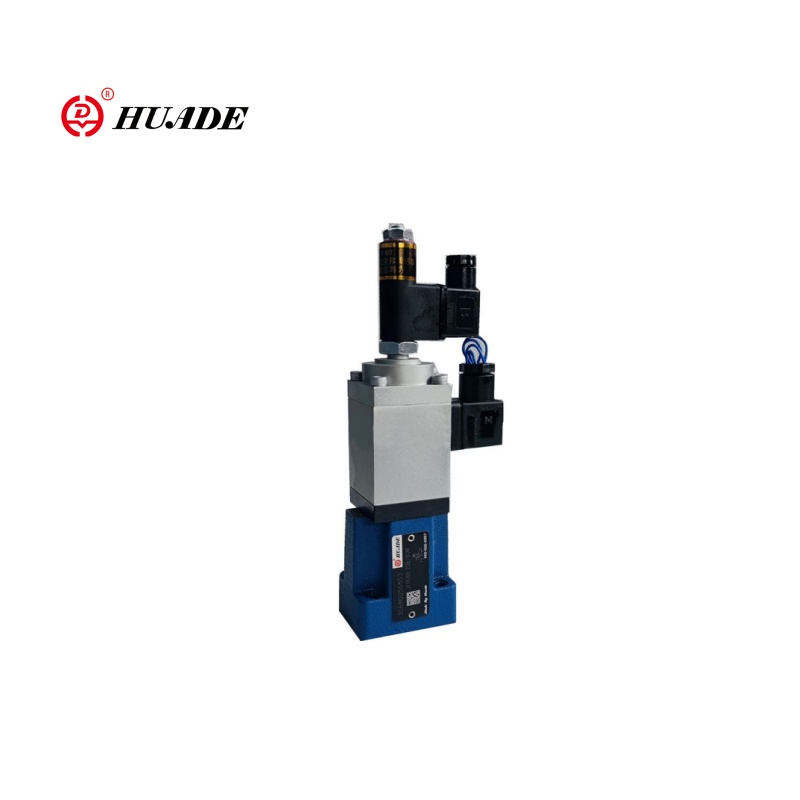

Proporsyonal na control control valve 2FRE6

Ang proporsyonal na control control valve 2FRE6 ay kumokontrol sa rate ng daloy ng steplessly sa pamamagitan ng 0 ~ 10V / 4 ~ 20mA signal upang makamit ang tumpak na regulasyon ng bilis. Ang 2FRE6 proporsyonal na balbula ay may function na kabayaran sa presyon, na maaaring matiyak na ang rate ng daloy ay hindi apektado ng pagbabagu -bago ng presyon ng pag -load at mapanatili ang isang matatag na rate ng daloy. Ang 2FRE6 valve na ito ay angkop para sa mga haydroliko na sistema na may limitadong puwang at para sa mga dinamikong kinakailangan sa regulasyon ng daloy.

Ang parameter ng produkto ng proporsyonal na control control valve 2FRE6

Haydroliko
Hysteresis	＜ ± 1%qmax
Pag -uulit	＜ 1%Qmax
Antas ng kontaminasyon (μm)	≤20
Pressure Fluid	Mineral Oil (para sa NBR Seal), Phosphate Ester (para sa FPM Seal)
Saklaw ng lapot (mm2/s)	2.8 hanggang 380
Saklaw ng temperatura ng presyon ng presyon (℃）	-20 ~+70
Pag -install	Opsyonal
Elektriko
Uri ng Boltahe	DC
Coil Resistance ng Solenoid (ω)	Malamig na halaga sa 20 ℃ 5.4, max warm na halaga 8.2
Max. Kapangyarihan (VA)	50
Inductivity (MH)	6 hanggang 8
Oscillator Frequency (KHz)	2.5

Tampok ng produkto at aplikasyon ng proporsyonal na control control valve 2FRE6

Mga Tampok:

▶ Valve na may isang pressure compensator para sa presyon na bayad na kontrol ng isang daloy

▶ Ang pagkilos sa pamamagitan ng isang proporsyonal na solenoid

▶ na may feedback ng de -koryenteng posisyon ng control orifice

▶ Ang posisyon ng transducer coil ay maaaring ilipat ng axially na ginagawang madali ang pag-aayos ng zero point ng control orifice, nang hindi kinakailangang hawakan ang mga electronics (electrical-hydraulic)

▶ Ang control control ay posible sa parehong direksyon sa pamamagitan ng paggamit ng isang rectifier sandwich plate

Application:

Ang two-way proporsyonal na control control valve 2FRE6 ay malawakang ginagamit sa mga tool sa pang-industriya at makina, mga excavator/loader at iba pang makinarya ng engineering, metalurhiya at mabibigat na kagamitan, kagamitan sa pagsubok at laboratoryo, atbp.

 Pag -andar at seksyon ng proporsyonal na control control valve 2FRE6

Ang uri ng 2FRE ... proporsyonal na control control valves ay may 2-way function. Maaari nila, mula sa isang inilapat na halaga ng de -koryenteng utos, ayusin ang daloy na kung saan ay ang presyon at temperatura na nabayaran.

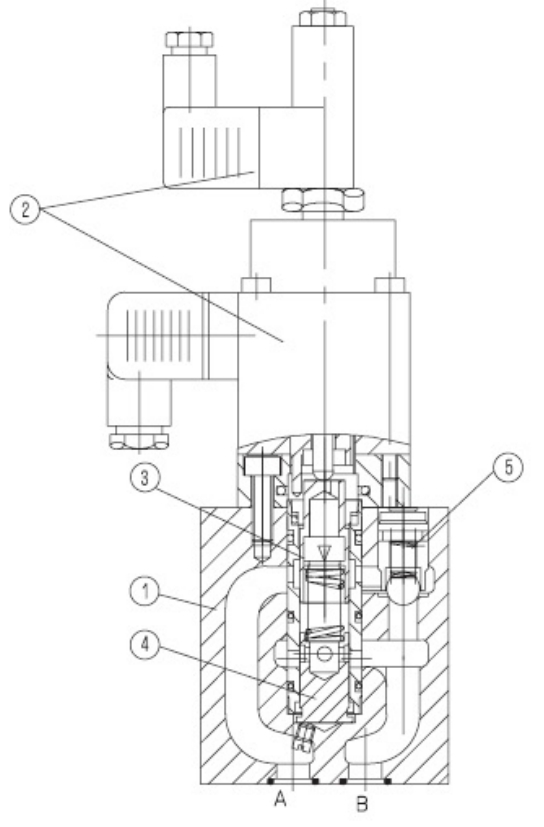

Karaniwang binubuo sila ng pabahay (1), proporsyonal na solenoid na may induktibong posisyon transducer (2), pagsukat ng orifice (3), pressure compensator (4) pati na rin ang opsyonal na balbula ng tseke (5).

Proporsyonal na control control valve 2fre 6 b

Natutukoy ang setting ng daloy (0 hanggang 100 %) sa potentiometer ng halaga ng utos. Ang inilapat na halaga ng utos ay nag -aayos, sa pamamagitan ng amplifier pati na rin ang proporsyonal na solenoid, ang pagsukat ng orifice (3). Ang posisyon ng pagsukat ng orifice (3) ay nakuha ng induktibong posisyon transducer. Ang anumang mga paglihis mula sa halaga ng utos ay binabayaran ng control ng feedback.

Ang presyon ng compensator (4) ay humahawak ng pagbagsak ng presyon sa pagsukat ng orifice (3) sa isang palaging halaga. Ang daloy ay, samakatuwid ay mabayaran ang pag -load.

Ang maliit na temperatura drift ay nakamit dahil sa disenyo ng pagsukat ng orifice.

Sa isang 0 % na halaga ng utos ang pagsukat ng orifice ay sarado.

Sa kaso ng pagkawala ng kapangyarihan o isang cable break sa posisyon transducer ang pagsukat ng orifice ay nagsasara.

Mula sa isang 0 % na halaga ng utos ay posible ang isang jump free start. Sa pamamagitan ng dalawang ramp sa loob ng electrical amplifier, posible na maantala ang pagbubukas at pagsasara ng pagsukat B

Orifice.

Sa pamamagitan ng tseke ng tseke (5) Ang isang libreng daloy ay posible mula sa B hanggang A.

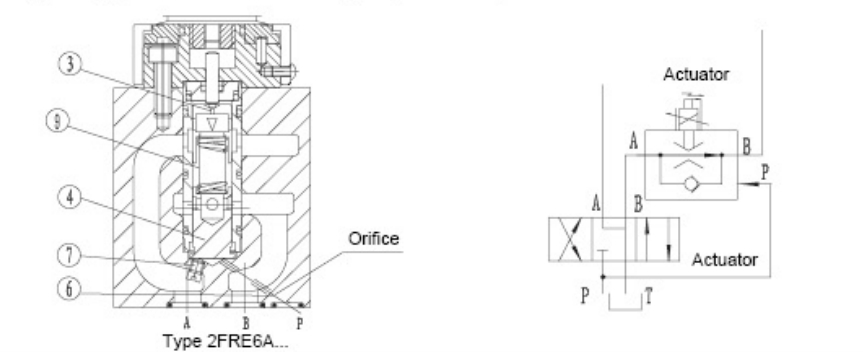

Proporsyonal na control control valve type 2fre 6 a:

Ang pag -andar ng balbula na ito ay nasa prinsipyo na kapareho ng Valve Type 2FRE 6 B:

Upang sugpuin ang start-up jump kapag ang pagsukat ng orifice (3) (halaga ng utos> 0%) ay bukas, mayroong probisyon para sa pressure compensator (4) na gaganapin sarado sa pamamagitan ng port p (6). Ang panloob na koneksyon (7) sa pagitan ng Port A at ang Pressure Compensator (4) ay naka -plug. Sa pamamagitan ng panlabas na port p (6) ang presyon sa port p, bago ang direksyon ng balbula (8) ay kumikilos sa pressure compensator (4) at hawak ito laban sa puwersa ng tagsibol (9) sa saradong posisyon. Kung ang direksyon ng balbula (8) ay nakabukas mula sa P hanggang B, kung gayon ang presyon ng compensator (4) ay gumagalaw mula sa saradong posisyon

sa regulate na posisyon at ang start-up jump ay sa gayon maiiwasan.

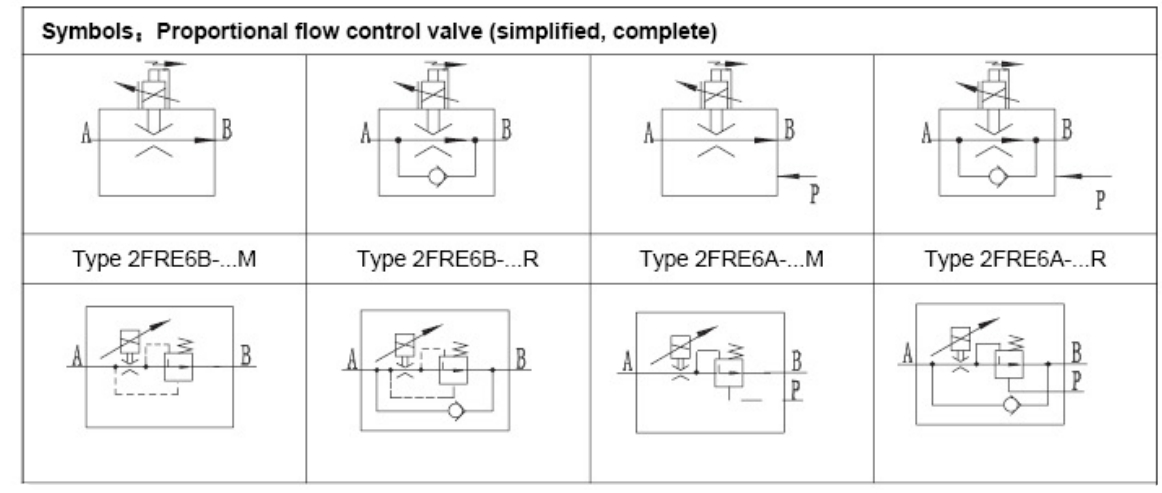

Mga simbolo ng proporsyonal na control control valve 2FRE6
