Proporsyonal na control control valve 2FRE10

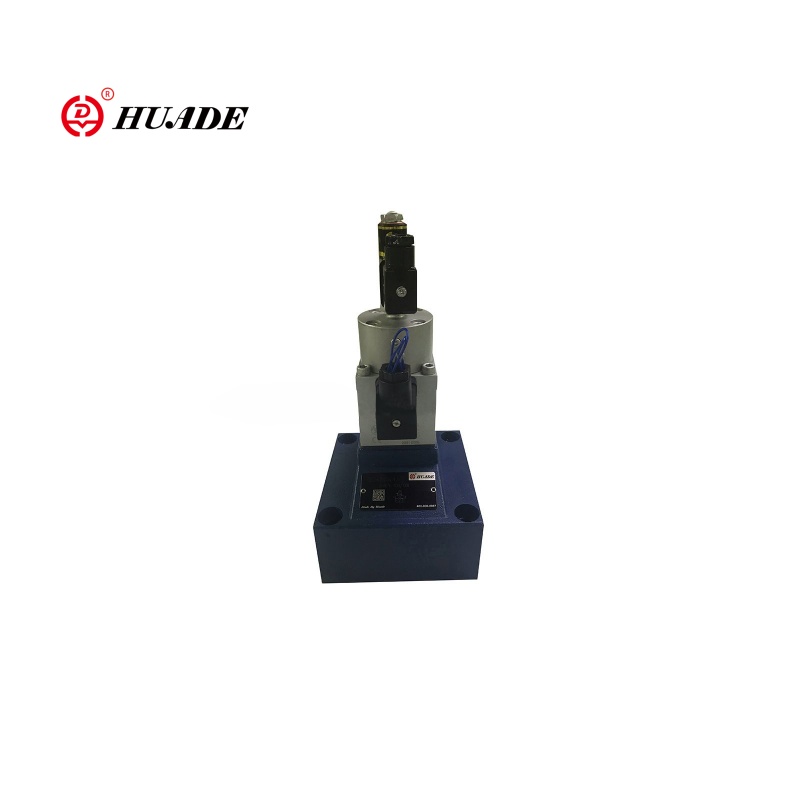

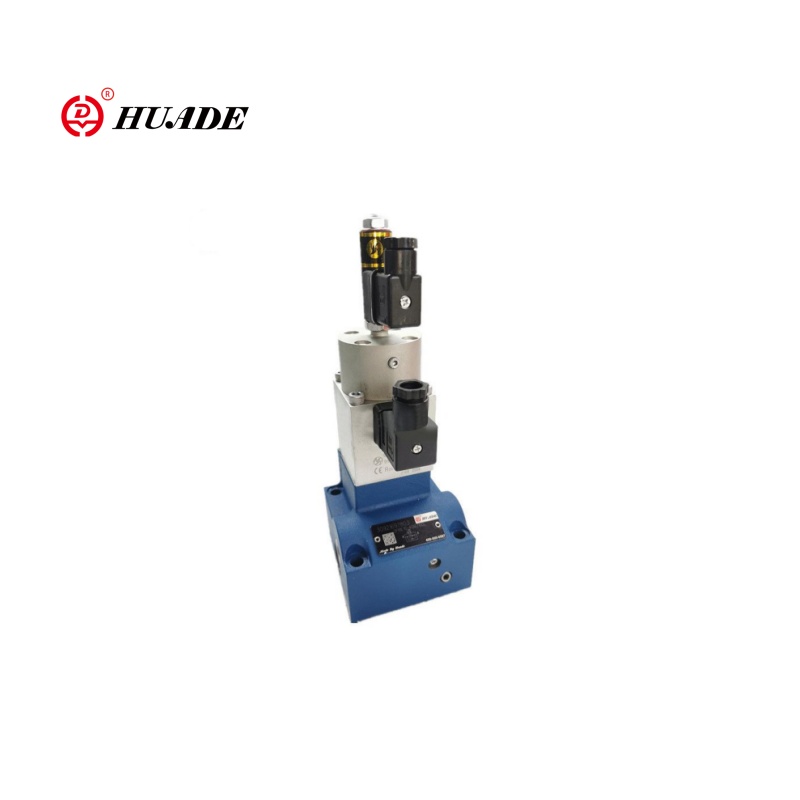

Ang 2FRE10 two-way proporsyonal na control control valve ay isang daloy ng control valve para sa mga hydraulic system na may proporsyonal na pag-andar ng regulasyon. Ang Valve 2FRE10 ay angkop para sa mga senaryo kung saan ang bilis ng mga actuators (tulad ng mga hydraulic cylinders o motor) ay kailangang tumpak na kontrolado. Ang proporsyonal na balbula ng daloy 2FRE10 ay patuloy na inaayos ang pagbubukas ng balbula sa pamamagitan ng pag -input ng mga signal ng elektrikal (tulad ng 0 ~ 10V o 4 ~ 20mA) upang makamit ang pagbabago ng rate ng daloy. Madaling mai -install at madalas na ginagamit sa pagsasama sa iba pang mga valves ng presyon (tulad ng mga compensator ng presyon) upang mapabuti ang katatagan ng system.

Ang parameter ng produkto ng proporsyonal na control control valve 2FRE10

Haydroliko
Operating Pressure (MPA)	31.5
Minimum na pagkakaiba -iba ng presyon (MPA)	Sukat 10	laki 16
	0.3 ~ 0.8	0.6 ~ 1
Pressure Fluid	Mineral Oil (para sa NBR Seal), Phosphate Ester (para sa FPM Seal)
Saklaw ng lapot (mm2/s)	2.8 hanggang 380
Saklaw ng temperatura ng presyon ng presyon (℃）	-20 hanggang +70
Hysteresis (%)	＜ ± 1QMax
Paulit -ulit (%)	＜ 1 qmax
Sample Spread (%)	＜ ± 2
Pag -install	Opsyonal
Timbang (kg)	6	8.3
Elektriko
Uri ng Boltahe	DC 24V
Coil Resistance ng Solenoid (ω)	Malamig na halaga sa 20 ℃ 10, max warm na halaga 13.9
Max. Kapangyarihan (VA)	50
Inductivity (MH)	6 hanggang 8
Oscillator Frequency (KHz)	2.5
VT-5010S30 Demand of Insulation IP65	IP65

Mga Tampok:Tampok ng produkto at aplikasyon ng proporsyonal na control control valve 2FRE10

▶ Valve na may isang pressure compensator para sa presyon na bayad na kontrol ng isang daloy

▶ Ang pagkilos sa pamamagitan ng isang proporsyonal na solenoid

▶ na may feedback ng de -koryenteng posisyon ng control orifice

▶ Ang posisyon ng transducer coil ay maaaring ilipat ng axially na ginagawang madali ang pag-aayos ng zero point ng control orifice, nang hindi kinakailangang hawakan ang mga electronics (electrical-hydraulic)

▶ Minimum na sample na pagkakaiba -iba ng balbula at elektrikal na amplifier VT 5004 (hiwalay na pagkakasunud -sunod)

Application:

Ang two-way proporsyonal na control control valve 2FRE10 ay malawakang ginagamit sa mga pang-industriya na hydraulic system at makinarya ng engineering. Inaayos ng Valve 2FRE10 ang bilis ng hydraulic cylinders o motor sa mga excavator, cranes, forklift at iba pang kagamitan upang makamit ang maayos na paggalaw at na -optimize na kahusayan.

Pag -andar at seksyon ng proporsyonal na control control valve 2FRE10

Ang uri 2fre .. proporsyonal na control control valves ay may 2-way function. Maaari nila, mula sa isang inilapat na halaga ng de -koryenteng utos, ayusin ang isang daloy na kung saan ay presyon at sa isang malaking sukat na temperatura na nabayaran.

Karaniwang binubuo sila ng pabahay (1), proporsyonal na solenoid na may induktibong posisyon transducer (2), pagsukat ng orifice (3), pressure compensator (4), stroke limiter (5), pati na rin ang isang opsyonal na balbula ng tseke (6).

Ang setting ng daloy ay natutukoy (0 bis 100 %) sa potentiometer ng halaga ng utos. Ang inilapat na halaga ng utos, na sanhi ng amplifier pati na rin ang proporsyonal na solenoid, ang pagsasaayos ng pagsukat ng orifice (3). Ang posisyon ng pagsukat ng orifice (3) ay nakuha ng posisyon ng transducer. Ang anumang mga paglihis mula sa halaga ng utos ay binabayaran ng kontrol ng feedback ng posisyon.

Ang presyon ng compensator (4) ay humahawak ng pagbagsak ng presyon sa pagsukat ng orifice (3) sa isang palaging halaga. Ang daloy ay, samakatuwid ang presyon ay nabayaran.

Ang maliit na temperatura drift ay nakamit dahil sa disenyo ng pagsukat ng orifice. Sa isang 0 % na halaga ng utos ang pagsukat ng orifice ay sarado.

Sa kaso ng pagkawala ng kapangyarihan o isang cable break sa posisyon transducer ang pagsukat ng orifice ay nagsasara. Mula sa isang 0 % na halaga ng utos ay posible ang isang jump free start. Sa pamamagitan ng dalawang rampa sa loob ng de -koryenteng amplifier posible na maantala ang pagbubukas at pagsasara ng pagsukat ng orifice.

Sa pamamagitan ng tseke na balbula (6) Ang libreng daloy ay posible mula sa B hanggang A.

Strcture ng Proporsyonal na control control valve 2FRE10

Mga simbolo ng proporsyonal na control control valve 2FRE10
