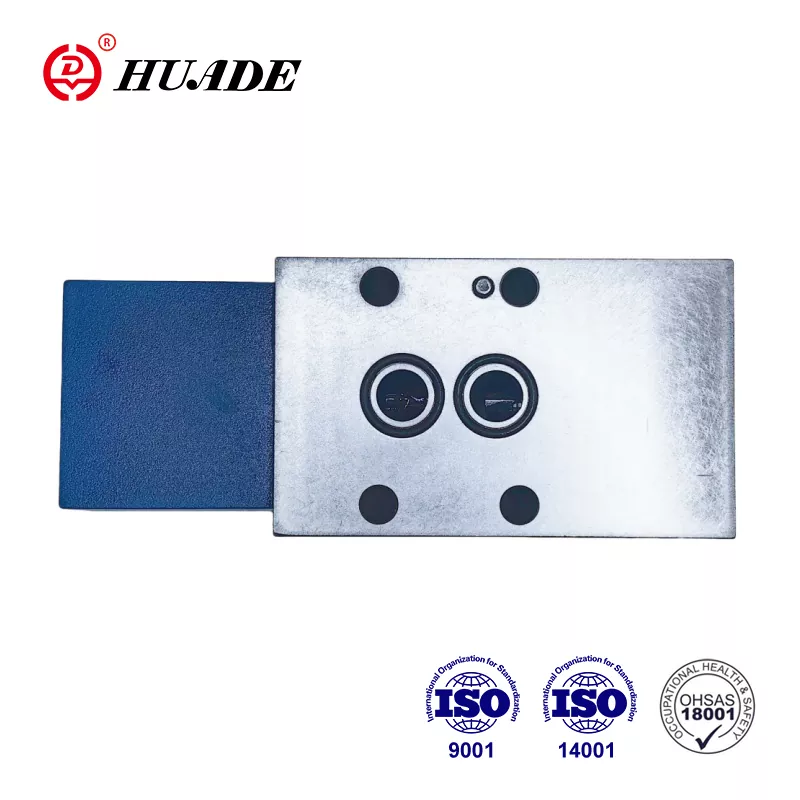

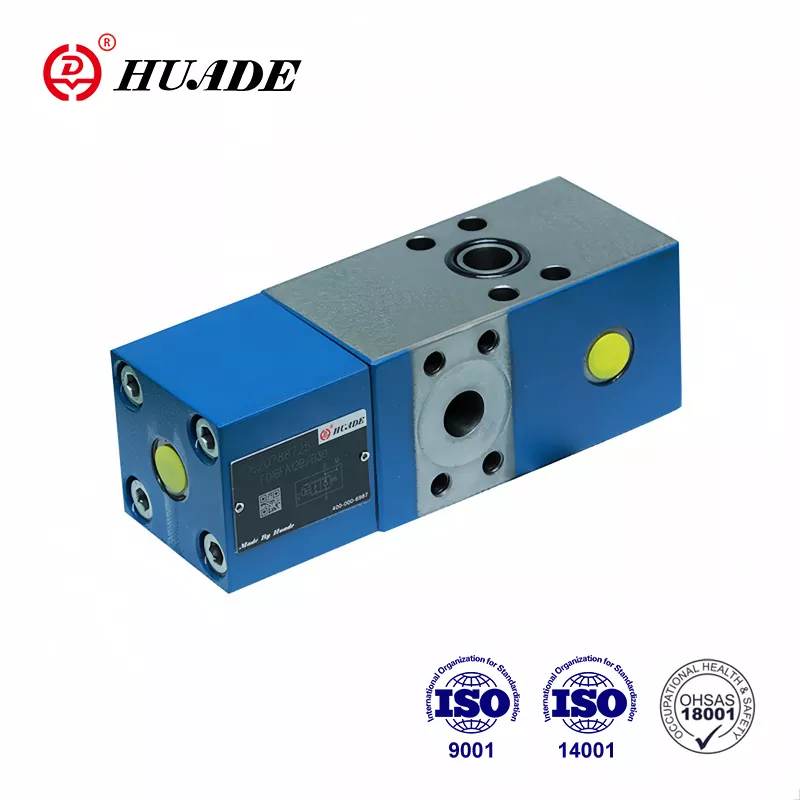

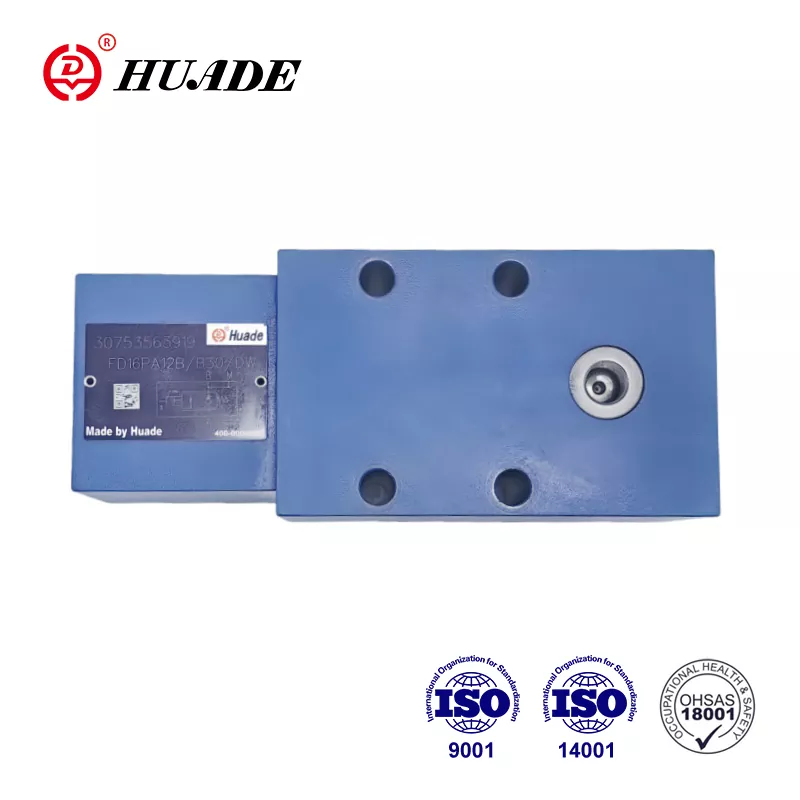

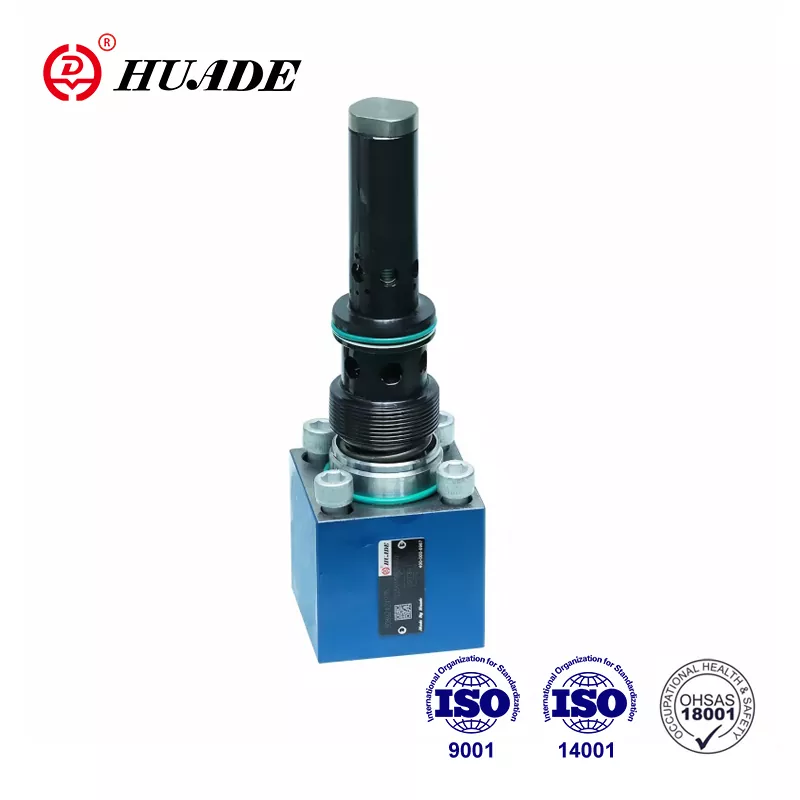

Ang daloy ng balbula FD 12 ay ginagamit sa hydraulic system upang makontrol ang bilis ng hydraulic motor at silindro. Mayroon itong mataas na kalidad at murang presyo. Matagumpay na kinokontrol ng Huade Hydraulic ang gastos ng mga produkto at nagbibigay ng mga customer ng abot-kayang hydraulic FD check-Q-meter valves. Ang isa sa mga dahilan para sa mahusay na kalidad ay ang Huade Hydraulic ay may isang mahusay na sistema ng inspeksyon. Ang pabrika ay nagpakilala ng higit sa 750 advanced na kagamitan mula sa buong mundo. Ang lahat ng mga daloy ng daloy na ibinigay ng Huade Hydraulic ay nakakatugon sa mga pamantayang pang -internasyonal.
|
Operating Pressure, Ports A, X (MPA) |
hanggang 31.5 |
|
Operating pressure. Port B (MPA) |
hanggang 42 |
|
Pilot Pressure, Port X (Flow Control Range) (MPa) |
Min.2to3.5, max.31.5 |
|
Pag -crack ng presyon, A hanggang B (MPA) |
0.2 |
|
Pagtatakda ng Pressure para sa Secondary Pressure Relief Valve (MPA) |
hanggang 40 |
|
Daloy (l/min) |
80 (laki12) 200 (laki16) |
|
Ratio ng lugar ng pre-opening |
Poppet Seat Area/Area ng Pilot Spool = 1/20 |
|
Saklaw ng temperatura ng Pressure Fluid (℃) |
-30 hanggang+80 |
|
Viscosity Range (mm ²/s) |
10 hanggang 800 |
|
Pressure Fluid |
Mineral Oil (para sa NBR Seal), o Phosphate Ester (para sa FPM Seal) |
Mga Tampok:
▶ Porting pattern sa DIN 24 340, mula sa D, ISO 5781 at Cetop - RP 121H
▶ Pilot operated check valve, leak-free. Kinokontrol ng check-q-meter ang pagbabalik na daloy ng Q2 na may kaugnayan sa daloy na nakadirekta sa kabaligtaran na bahagi ng actuator Q1 na may mga cylinders ang ratio ng lugar (Q2 = Q1φ) ay dapat isaalang-alang.
▶ By-pass balbula, libreng daloy sa kabaligtaran ng direksyon
▶ Opsyonal na built-in na pangalawang balbula ng kaluwagan ng presyon (para lamang sa balbula na may mga koneksyon sa flange).
Application:
Ang mga check-q-meter valves FD12 ay ginagamit sa mga hydraulic system upang maimpluwensyahan ang bilis ng hydraulic motor at cylinders na independiyenteng ng pag-load (pinipigilan ang pagtakas). Bilang karagdagan mayroong isang nakahiwalay na pag -andar para sa kaligtasan ng pagsabog ng pipe.
Ang check-q-meter ay binubuo ng pabahay (1), pangunahing poppet (2), bahagi ng pilot (3), pilot spool (4), damping spool (5) at pilot damping (6).
Istraktura ng Check-Q-Meter Valve FD 12
Simbolo ng Check-Q-Meter Valve FD 12
Mga halimbawa ng circuit
Tandaan:
Ang dalawang check-q-meter ay hindi maaaring magamit upang makontrol ang dalawang mga cylinders na pinipilit nang mekanikal na magkasama, dahil ang pag-synchronize at ang parehong presyon ay hindi maaaring garantisado sa bawat silindro.
Samakatuwid, ang mga cylinders ay kailangang magamit sa dalawang pilot na pinatatakbo na mga balbula ng tseke, i-type ang SL.Ang Check-Q-Meter ay nilagyan sa isang karaniwang linya.
Sa kasong ito, ang presyon ng pag -load ay hindi dapat lumampas sa 20MPA!
