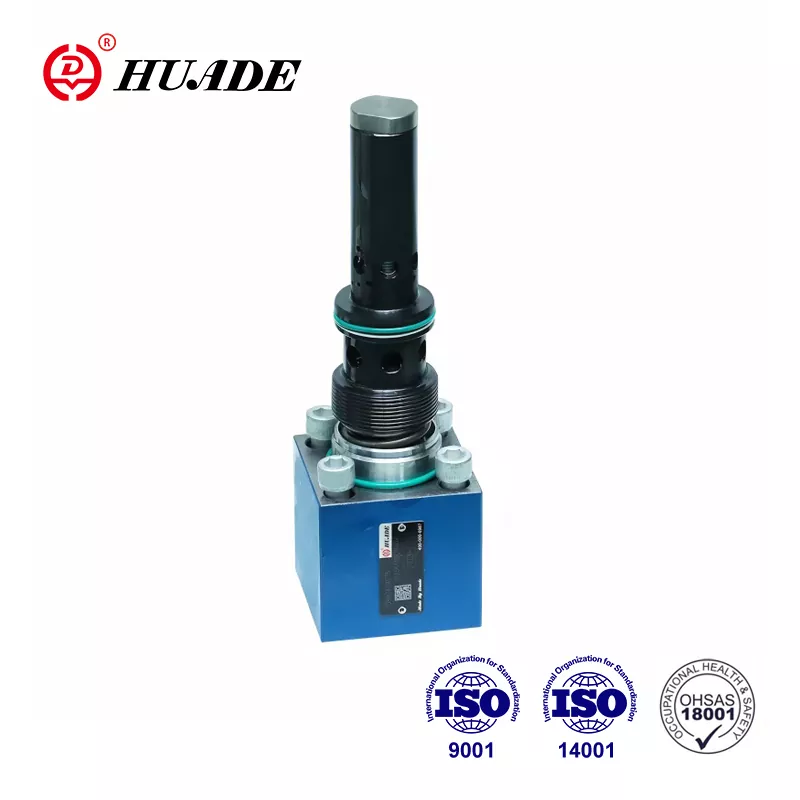

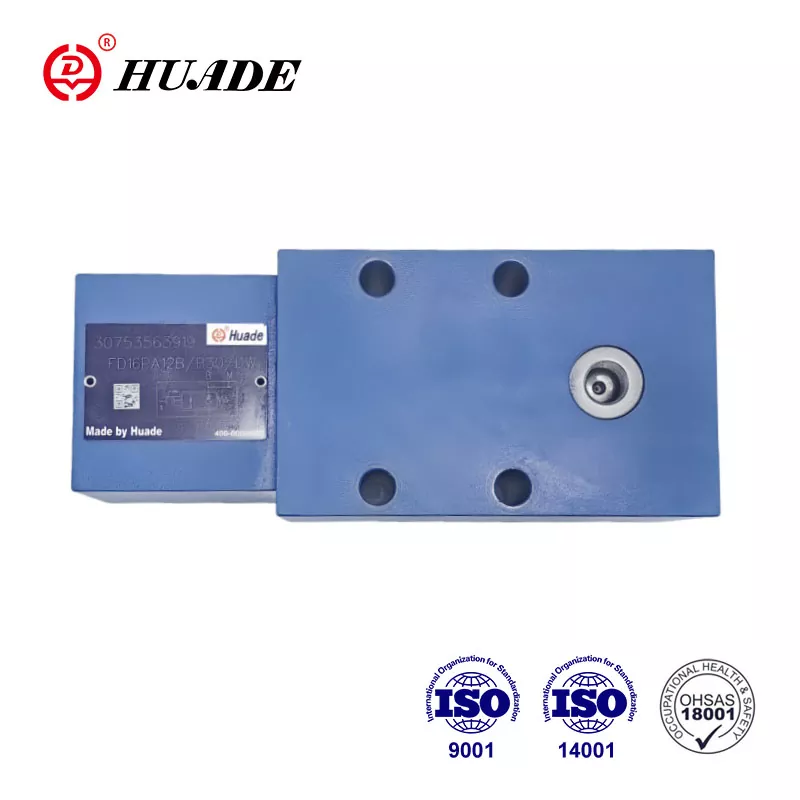

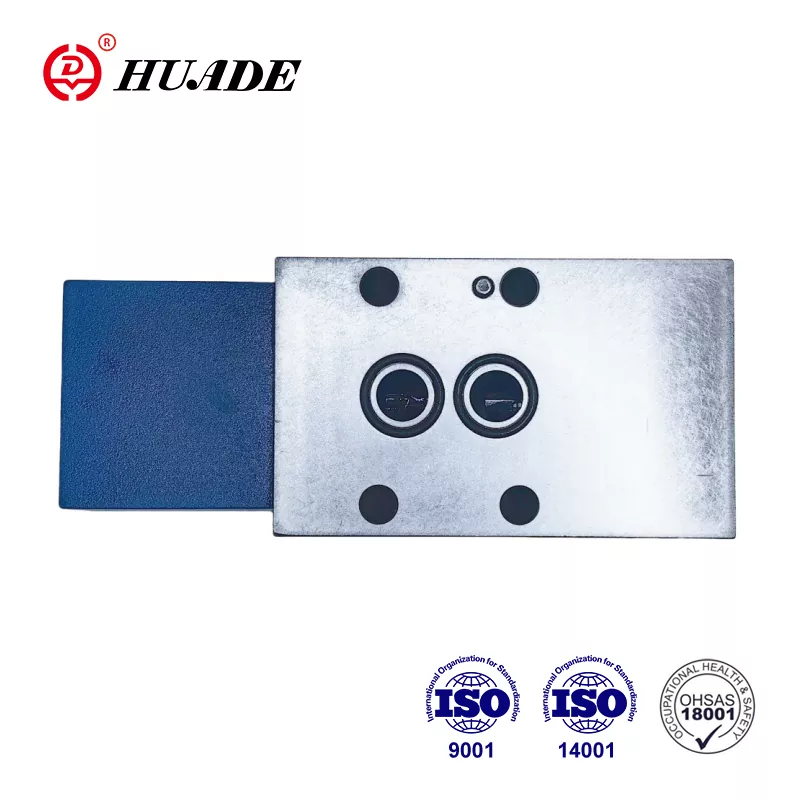

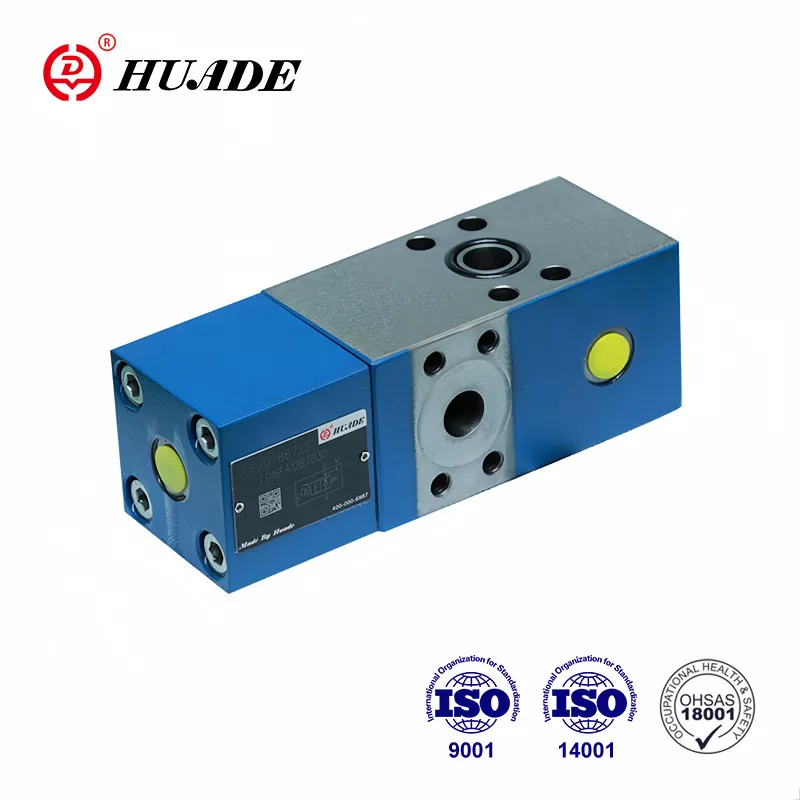

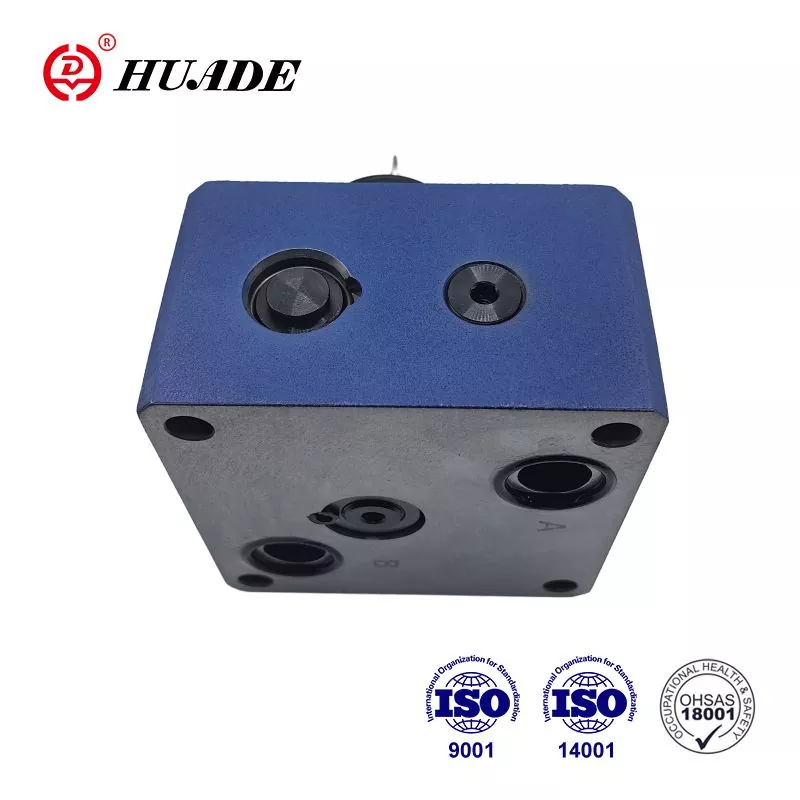

Ang uri ng balbula ng check-Q-meter na FD 16 ay pangunahing kilala para sa pag-andar nito sa pag-regulate ng daloy. Ang Huade Hydraulic valves type FD 16 ay tugma sa mga produkto ng Rexroth. Ang katotohanan ay ang Huade Hydraulic ay nagkaroon ng dalawang pangmatagalang pakikipagtulungan sa Rexroth. Mas binibigyang pansin ng pabrika ang pagiging epektibo sa gastos at pagiging praktikal. Ang pabrika ay may mahigpit na sistema ng pagsubok at advanced na kagamitan sa produksyon mula sa buong mundo upang matiyak ang matatag na pagganap ng produkto.
|
Operating pressure, mga port A, X (MPa) |
hanggang 31.5 |
|
Presyon sa pagpapatakbo. port B (MPa) |
hanggang 42 |
|
Pilot pressure, port X (flow control range) (MPa) |
min.2to3.5, max.31.5 |
|
Presyon ng pag-crack, A hanggang B (MPa) |
0.2 |
|
Pagtatakda ng presyon para sa pangalawang pressure relief valve (MPa) |
hanggang 40 |
|
Daloy (L/min) |
80 (laki12) 200 (laki16) |
|
Area ratio ng pre-opening |
poppet seat area/lugar ng pilot spool=1/20 |
|
Saklaw ng temperatura ng presyon ng fluid(℃) |
-30 hanggang+80 |
|
Saklaw ng lagkit(mm ²/s) |
10 hanggang 800 |
|
Pressure fluid |
Mineral oil (para sa NBR seal), o phosphate ester (para sa FPM seal) |
Mga Tampok:
▶ Porting pattern sa DIN 24 340, mula sa D,ISO 5781 at CETOP - RP 121H
▶ Pilot operated check valve, walang leak. Kinokontrol ng check-Q-meter ang bumabalik na daloy Q2 kaugnay ng daloy na idinidirekta sa tapat ng actuator Q1 na may mga cylinder na dapat isaalang-alang ang area ratio ( Q2=Q1φ).
▶ By-pass valve, free-flow sa tapat na direksyon
▶ Opsyonal na built-in na pangalawang pressure relief valve (para lang sa balbula na may mga koneksyon sa flange).
Application:
Ang pangunahing function ng check-Q-meters valves FD16 ay upang maimpluwensyahan ang bilis ng hydraulic motors at cylinders na independiyente sa load (pinipigilan ang pagtakbo palayo). Bilang karagdagan mayroong isang nakahiwalay na function para sa kaligtasan ng pagsabog ng tubo.
Ang check-Q-meter ay karaniwang binubuo ng housing (1), main poppet (2), pilot part(3), pilot spool (4), damping spool(5) at pilot damping (6).
Istraktura ng Check-Q-Meter Valve FD 16
Simbolo ng Check-Q-Meter Valve FD 16
Mga halimbawa ng circuit
Tandaan:
Ang dalawang check-Q-meter ay hindi maaaring gamitin upang kontrolin ang dalawang cylinder na pinipilit nang mekanikal na gumalaw nang magkasama, dahil hindi magagarantiyahan ang pag-synchronize at ang parehong presyon sa bawat silindro.
Samakatuwid, ang mga cylinder ay kailangang nilagyan ng dalawang pilot operated check valve, uri ng SL. Ang check-Q-meter ay nilagyan sa isang karaniwang linya.
Sa kasong ito, ang presyon ng pagkarga ay hindi dapat lumampas sa 20MPa!
