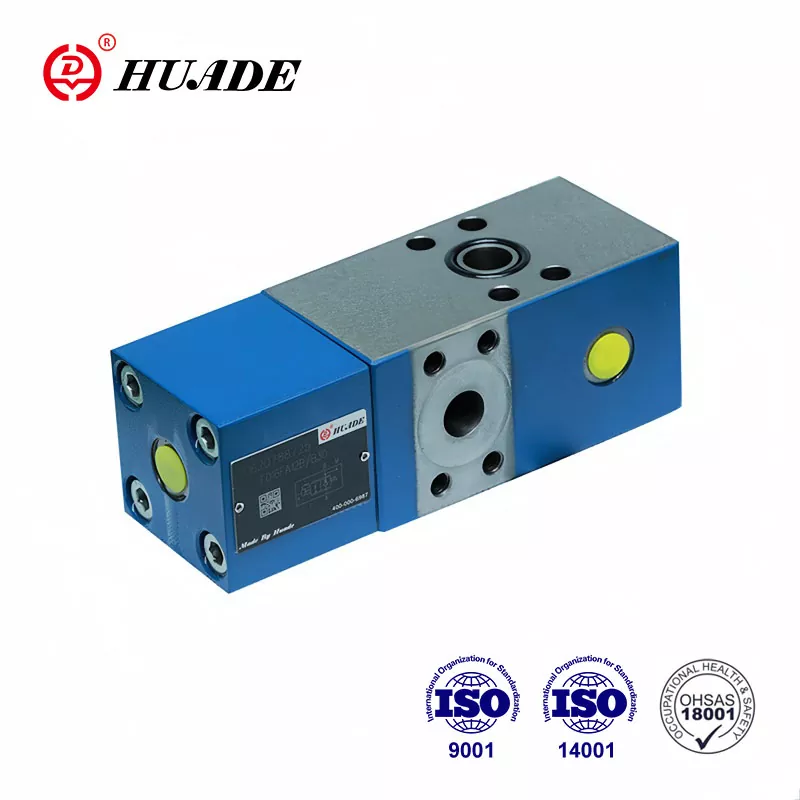

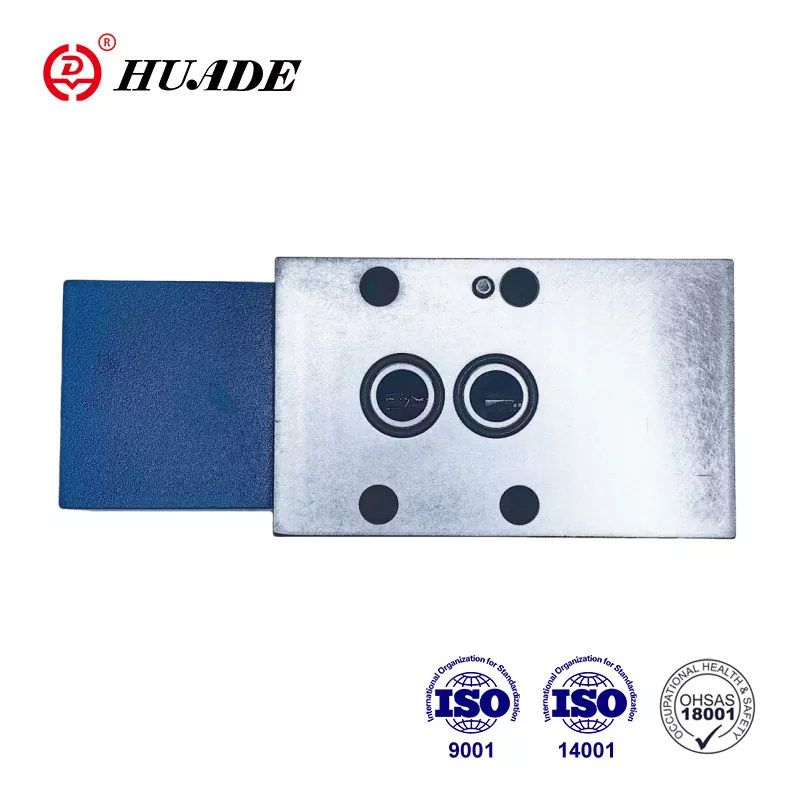

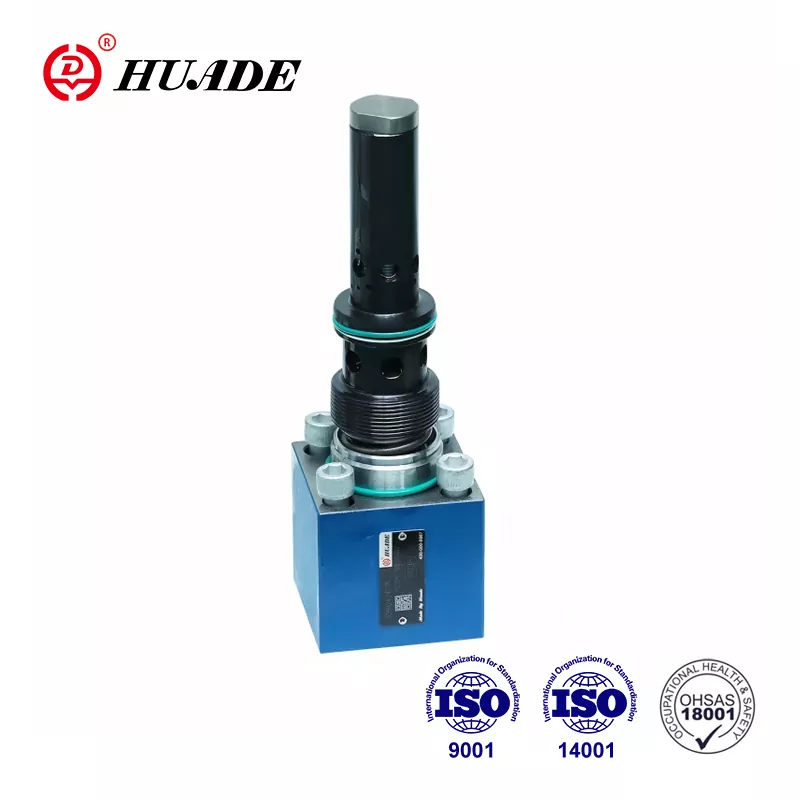

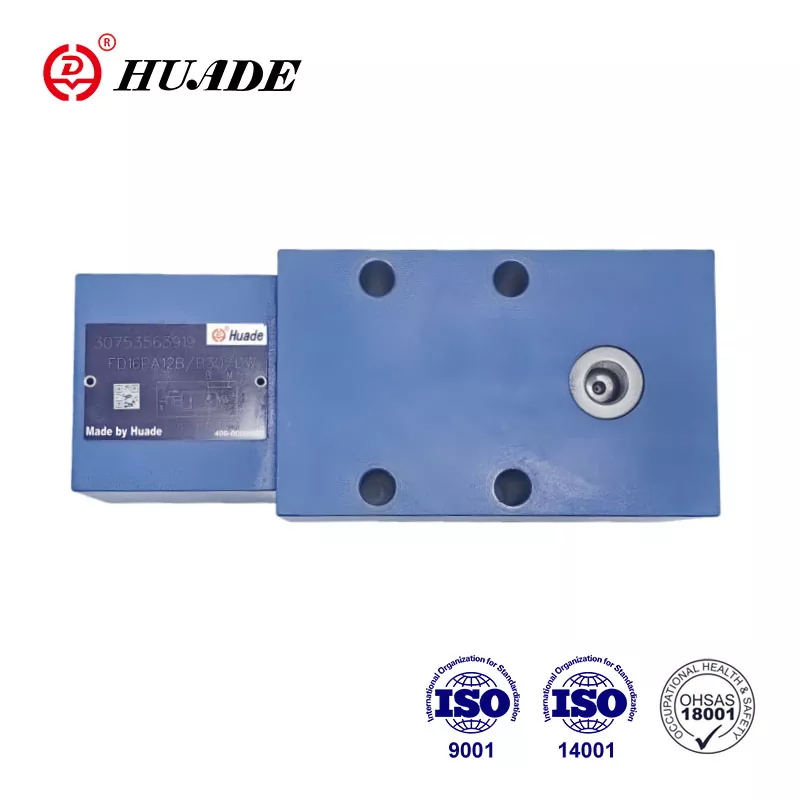

Ang Huade® Check-Q-Meter Valve FD 32 ay maaaring magamit sa iba't ibang mga hydraulic system upang makontrol ang daloy. Ang mga ito ay mapagkumpitensya sa mga kilalang produkto na may mahusay na kalidad at mas mababang presyo. Ang dalawang pangmatagalang kooperasyon na may Rexroth ay nagbibigay-daan sa mga daloy ng daloy na ginawa ng Huade Hydraulic upang maabot ang parehong antas ng mga produktong Rexroth. Sa mga natatanging puntos na nagbebenta na ito, ang mga Huade® check-q-meter valves ay sikat na sa mga consumer ng Tsino.
|
Operating Pressure, Ports A, X (MPA) |
hanggang 31.5 |
|
Operating pressure. Port B (MPA) |
hanggang 42 |
|
Pilot Pressure, Port X (Flow Control Range) (MPa) |
Min.2to3.5, max.31.5 |
|
Pag -crack ng presyon, A hanggang B (MPA) |
0.2 |
|
Pagtatakda ng Pressure para sa Secondary Pressure Relief Valve (MPA) |
hanggang 40 |
|
Daloy (l/min) |
80 (laki12) 200 (laki16) |
|
Ratio ng lugar ng pre-opening |
Poppet Seat Area/Area ng Pilot Spool = 1/20 |
|
Saklaw ng temperatura ng Pressure Fluid (℃) |
-30 hanggang+80 |
|
Viscosity Range (mm ²/s) |
10 hanggang 800 |
|
Pressure Fluid |
Mineral Oil (para sa NBR Seal), o Phosphate Ester (para sa FPM Seal) |
Mga Tampok:
▶ Porting pattern sa DIN 24 340, mula sa D, ISO 5781 at Cetop - RP 121H
▶ Pilot operated check valve, leak-free. Kinokontrol ng check-q-meter ang pagbabalik na daloy ng Q2 na may kaugnayan sa daloy na nakadirekta sa kabaligtaran na bahagi ng actuator Q1 na may mga cylinders ang ratio ng lugar (Q2 = Q1φ) ay dapat isaalang-alang.
▶ By-pass balbula, libreng daloy sa kabaligtaran ng direksyon
▶ Opsyonal na built-in na pangalawang balbula ng kaluwagan ng presyon (para lamang sa balbula na may mga koneksyon sa flange).
Application:
Ang mga check-q-meter valves FD12 ay ginagamit upang maimpluwensyahan ang bilis ng hydraulic motor at cylinders na independiyenteng ng pag-load (pinipigilan ang pagtakas). Bilang karagdagan mayroong isang nakahiwalay na pag -andar para sa kaligtasan ng pagsabog ng pipe.
Ang check-q-meter ay binubuo ng pabahay (1), pangunahing poppet (2), bahagi ng pilot (3), pilot spool (4), damping spool (5) at pilot damping (6).
Istraktura ng Check-Q-Meter Valve FD 32
Simbolo ng FD Check-Q-Meter Valve
Mga halimbawa ng circuit
Tandaan:
Ang dalawang check-q-meter ay hindi maaaring magamit upang makontrol ang dalawang mga cylinders na pinipilit nang mekanikal na magkasama, dahil ang pag-synchronize at ang parehong presyon ay hindi maaaring garantisado sa bawat silindro.
Samakatuwid, ang mga cylinders ay kailangang magamit sa dalawang pilot na pinatatakbo na mga balbula ng tseke, i-type ang SL.Ang Check-Q-Meter ay nilagyan sa isang karaniwang linya.
Sa kasong ito, ang presyon ng pag -load ay hindi dapat lumampas sa 20MPA!
