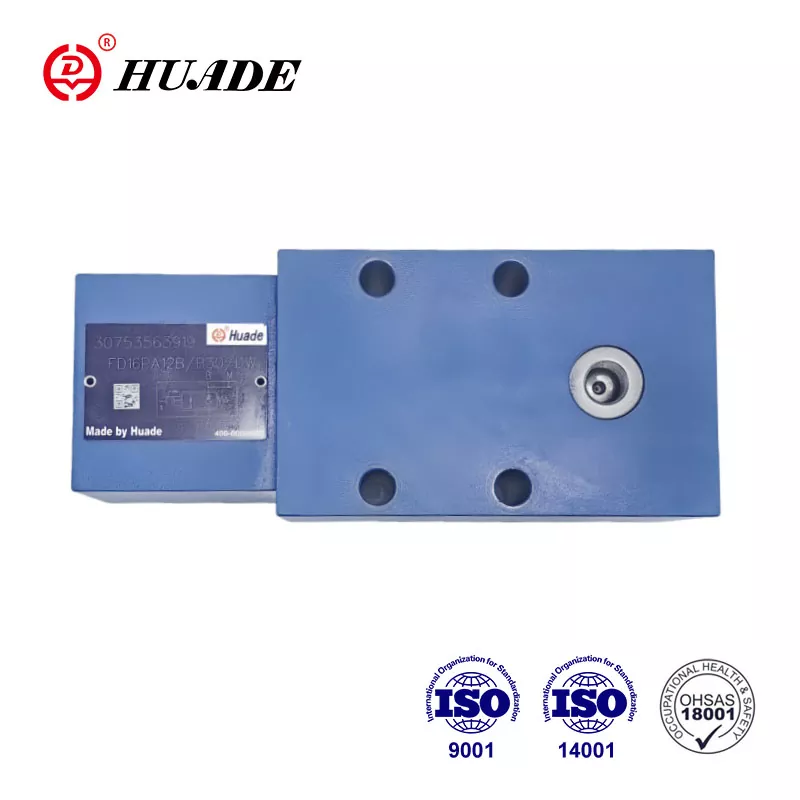

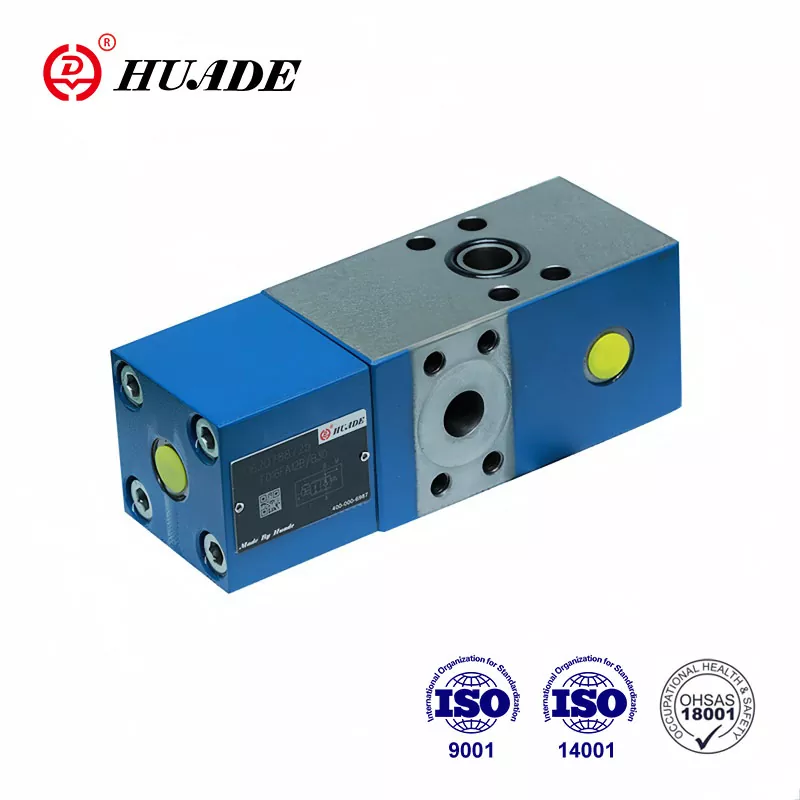

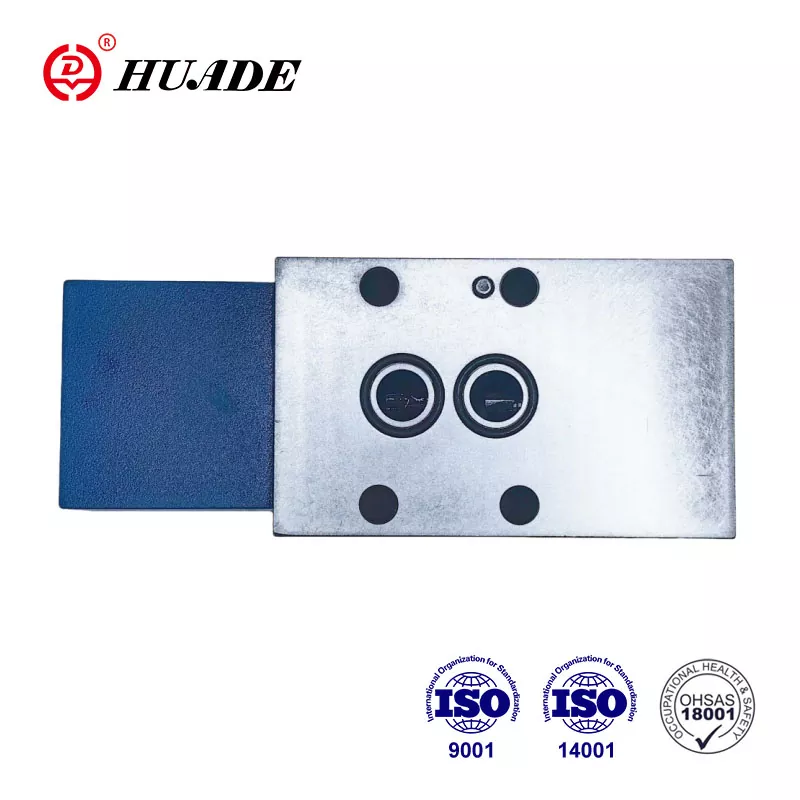

Ang check-Q-meter valve FD 25 ay isang espesyal na valve device, na pangunahing ginagamit upang mapanatili ang balanse ng daloy sa hydraulic system at matiyak ang matatag na operasyon ng system. Ang dahilan kung bakit ang Huade® FD 25 check-Q-meter valves ay nakakuha ng malawak na tiwala ng gumagamit ay higit sa lahat dahil sa mataas na kalidad nito at medyo mas mababang presyo. Ang packaging ng mga produkto ay maaaring ipasadya, tulad ng karaniwang karton packaging, wooden box packaging, plywood box packaging, plastic waterproof packaging, atbp.
|
Operating pressure, mga port A, X (MPa) |
hanggang 31.5 |
|
Presyon sa pagpapatakbo. port B (MPa) |
hanggang 42 |
|
Pilot pressure, port X (flow control range) (MPa) |
min.2to3.5, max.31.5 |
|
Presyon ng pag-crack, A hanggang B (MPa) |
0.2 |
|
Pagtatakda ng presyon para sa pangalawang pressure relief valve (MPa) |
hanggang 40 |
|
Daloy (L/min) |
80 (laki12) 200 (laki16) |
|
Area ratio ng pre-opening |
poppet seat area/lugar ng pilot spool=1/20 |
|
Saklaw ng temperatura ng presyon ng fluid(℃) |
-30 hanggang+80 |
|
Saklaw ng lagkit(mm ²/s) |
10 hanggang 800 |
|
Pressure fluid |
Mineral oil (para sa NBR seal), o phosphate ester (para sa FPM seal) |
Mga Tampok:
▶ Porting pattern sa DIN 24 340, mula sa D,ISO 5781 at CETOP - RP 121H
▶ Pilot operated check valve, walang leak. Kinokontrol ng check-Q-meter ang bumabalik na daloy Q2 kaugnay ng daloy na idinidirekta sa tapat ng actuator Q1 na may mga cylinder na dapat isaalang-alang ang area ratio ( Q2=Q1φ).
▶ By-pass valve, free-flow sa tapat na direksyon
▶ Opsyonal na built-in na pangalawang pressure relief valve (para lang sa balbula na may mga koneksyon sa flange).
Application:
Ang mga check-Q-meter valves na FD25 ay ginagamit sa mga hydraulic system upang maimpluwensyahan ang mga bilis ng mga haydroliko na motor at mga cylinder na hindi nakasalalay sa pagkarga (pinipigilan ang pagtakbo palayo). Bilang karagdagan mayroong isang nakahiwalay na function para sa kaligtasan ng pagsabog ng tubo.

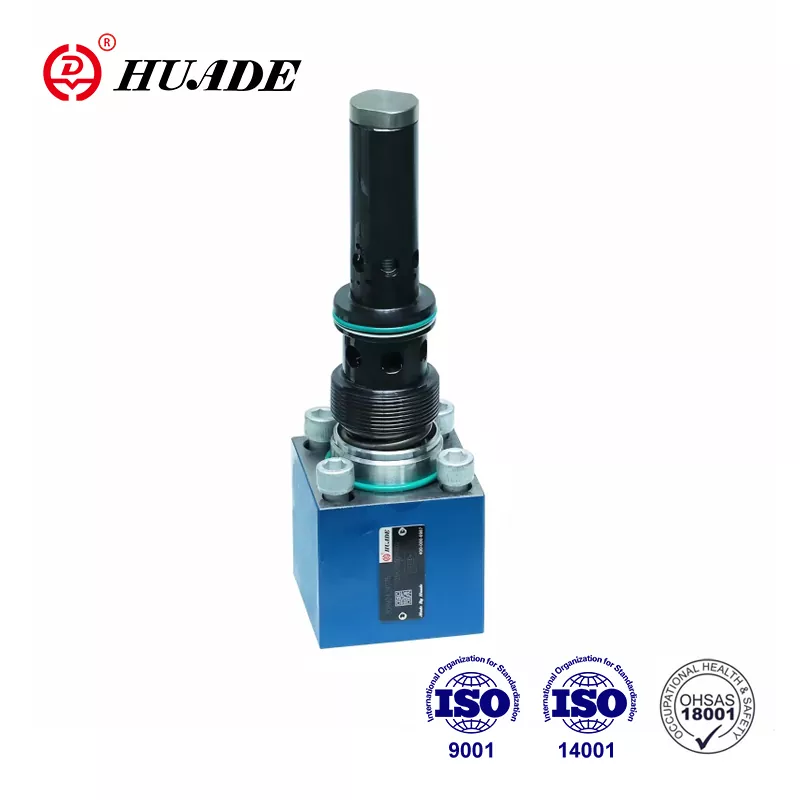

Ang check-Q-meter ay karaniwang binubuo ng housing (1), main poppet (2), pilot part(3), pilot spool (4), damping spool(5) at pilot damping (6).
Istraktura ng FD Check-Q-Meter Valve
Simbolo ng FD Check-Q-Meter Valve
Mga halimbawa ng circuit
Tandaan:
Ang dalawang check-Q-meter ay hindi maaaring gamitin upang kontrolin ang dalawang cylinder na pinipilit nang mekanikal na gumalaw nang magkasama, dahil hindi magagarantiyahan ang pag-synchronize at ang parehong presyon sa bawat silindro.
Samakatuwid, ang mga cylinder ay kailangang nilagyan ng dalawang pilot operated check valve, uri ng SL. Ang check-Q-meter ay nilagyan sa isang karaniwang linya.
Sa kasong ito, ang presyon ng pagkarga ay hindi dapat lumampas sa 20MPa!
