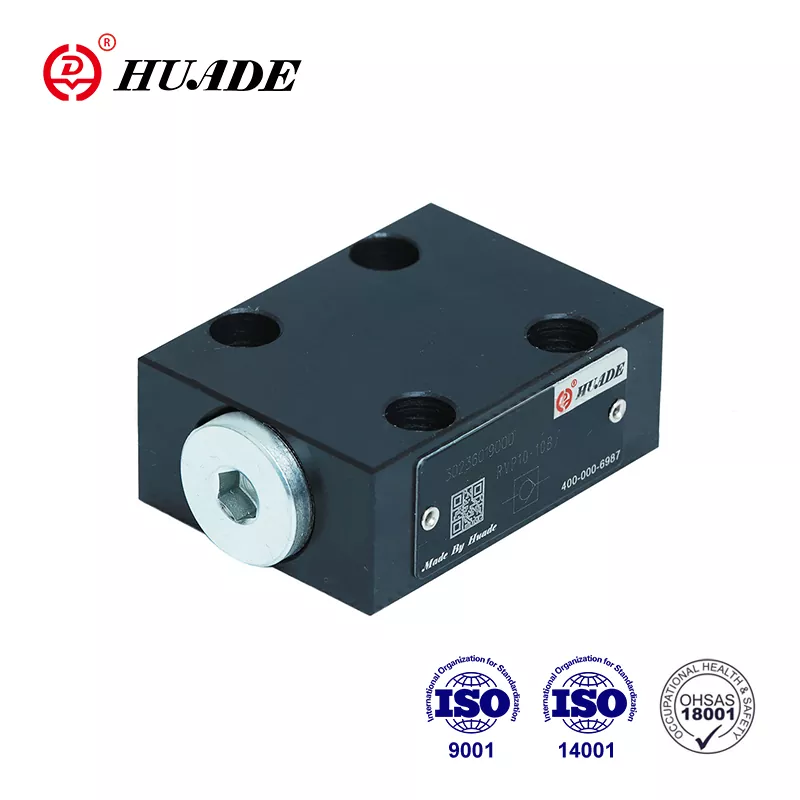

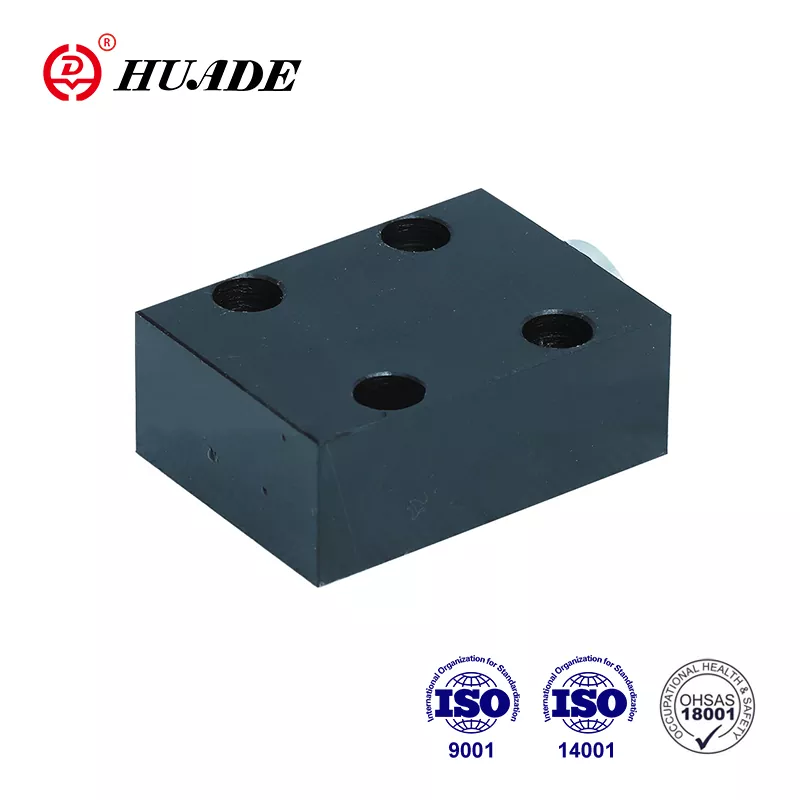

Ang madiskarteng kooperasyon sa pagitan ng mga gobyerno ng Tsino at Aleman noong 1979, isinama ni Huade ang teknolohiyang paggupit mula sa Rexroth. Ang Huade® Check Valve RVP 12 ay katugma sa Rexroth's RVP 12. Ang kalakal ng Huade ay dumating sa mga pamantayang pang -internasyonal, lalo na ang ISO9001, ISO14001, at OH SAS18001. Ang pabrika ay naglalagay ng mahusay na stress sa kalidad na may isang mahusay na sistema ng inspeksyon upang matiyak ang mahusay na kalidad ng lahat ng tseke ng balbula RVP 12 bago umalis sa pabrika. Ang mga produkto ng Huade ay maaaring malawakang ginagamit sa industriya ng militar at iba pang larangan sa China. Ito ay isang maaasahang tatak sa China.
|
Teknikal na data |
|||||||||
|
Laki |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Operating Pressure, MAX (MPA) |
31.5 |
||||||||
|
Pagbubukas ng presyon (MPA) |
0.05 |
||||||||
|
Pressure Fluid |
mineral na langis o pospeyt ester |
||||||||
|
Saklaw ng temperatura ng Pressure Fluid （℃） |
-30 ～+80 |
||||||||
|
Saklaw ng lapot (mm2/s) |
2.8 ~ 500 |
||||||||
|
Pag -aayos ng posisyon |
Opsyonal |
||||||||
|
Timbang (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Mga Tampok:
▶ Koneksyon ng subplate
▶ Ang pagsasara ng walang leakage sa isang direksyon
Application:
Ang check valve RVP 12 ay pangunahing ginagamit sa outlet ng bomba bilang isang balbula sa presyon ng likod at balbula ng bypass.
Ang Check Valve RVP 12 ay isang istraktura ng poppet valve na may maliit na pagkawala ng presyon. Ang diagram ng istraktura ay tulad ng ipinapakita sa ibaba. Mayroon itong gawain ng, mas mabuti na isara ang isang daloy na tumagas na libre sa isang direksyon at upang pahintulutan ang libreng daloy sa kabaligtaran na direksyon.Ito talaga ay binubuo ng pabahay (1), poppet (2) compression spring (3), at upuan ng tagsibol (4). Ang stroke ng poppet (2), na ginagabayan sa labas ng diameter nito, ay limitado sa pamamagitan ng isang mekanikal na paghinto. Ang built-in na compression spring (3) ay sumusuporta sa pagsasara ng paggalaw. Bukod dito ang compression spring (3) ay humahawak ng poppet (2) sa saradong posisyon kahit na walang daloy sa balbula.
Simbolo
Diagram ng istraktura
①Housing ②Poppet ③Spring ④Spring Seat
1. Ang likido ay dapat na na -filter. Ang minimum na filter fineness ay 20 ㎛.
2. Ang tangke ay dapat na magbubuklod at ang isang air filter ay dapat na mai -install sa pasukan ng hangin
3. Mga Produkto nang walang subplate kapag umaalis sa pabrika, kung kailangan ang mga ito, mangyaring mag -order ng espesyal.
4. Ang pag -aayos ng mga balbula ay dapat na mataas na antas ng intensity (Klase 10.9). Mangyaring piliin at gamitin ang mga ito ayon sa parameter na nakalista sa sample na libro
5. Ang pagkamagaspang ng ibabaw na naka -link sa balbula ay kinakailangan sa 0.8.
6. Ang pagtatapos ng ibabaw ng piraso ng pag -aasawa ay kinakailangan sa 0.01/100mm.
