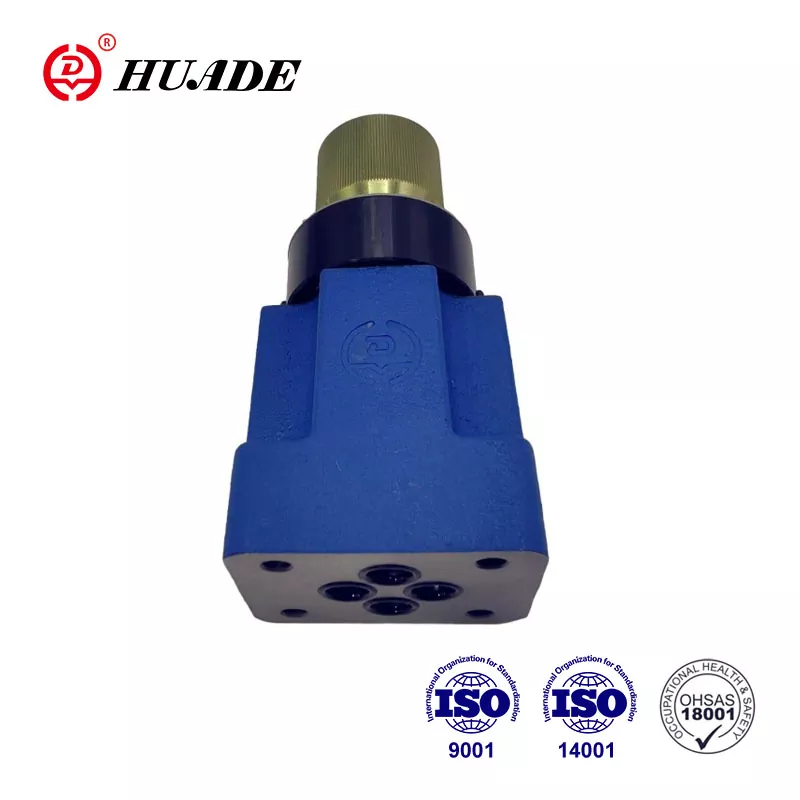

2 Way Hydraulic Flow Control Valve: Isang Kumpletong Gabay

Ang isang 2 paraan ng hydraulic flow control valve ay isang mahalagang sangkap sa mga hydraulic system na kumokontrol kung gaano kabilis ang likido na gumagalaw sa pamamagitan ng isang circuit. Isipin ito tulad ng isang gripo ng tubig - maaari mo itong i -control kung magkano ang daloy ng tubig. Sa mga hydraulic system, kinokontrol ng mga balbula na ito ang bilis ng mga makina tulad ng mga excavator, machine ng paghuhulma ng iniksyon, at kagamitan sa pabrika.

Bakit ang mga bagay na control control sa mga hydraulic system

Sa anumang hydraulic system, tatlong bagay ang mahalaga:

• Presyon- Tinutukoy kung magkano ang lakas o lakas na nakukuha mo
• Direksyon- Kinokontrol kung aling paraan ang gumagalaw
• Daloy- Kinokontrol kung gaano kabilis ang paglipat ng mga bagay

Paano gumagana ang isang 2 paraan ng hydraulic flow control valve?

Mga pangunahing bahagi ng balbula

Tuwing 2 paraan ng hydraulic flow control valve ay may mga pangunahing bahagi:

• Katawan ng balbula- Ang panlabas na shell na kumokonekta sa iyong mga linya ng haydroliko
• Pagbubukas ng throttle- Isang maliit na agwat na dumadaloy ang likido
• Elemento ng control- gumagalaw upang gawing mas malaki o mas maliit ang agwat
• Mekanismo ng pagsasaayos- Hinahayaan kang kontrolin ang balbula (manu -manong knob o signal ng kuryente)
• Tagsibol- Tumutulong sa balbula na bumalik sa panimulang posisyon nito

Ang agham sa likod ng control ng daloy

Kapag ang haydroliko na likido ay dumadaloy sa isang maliit na pagbubukas, lumilikha ito ng pagtutol. Ang prinsipyong kontrol ng bilis ng haydroliko na ito ay kung ano ang gumagawa ng mga balbula na ito. Ang pangunahing pormula ay:

Nangangahulugan ito:

• Mas malaking pagbubukas = mas maraming daloy = mas mabilis na bilis
• Mas maliit na pagbubukas = mas kaunting daloy = mas mabagal na bilis
• Mas mataas na presyon = mas maraming daloy (kung ang pagbubukas ay mananatiling pareho)

Para sa mga application ng hydraulic cylinder valve, direktang kinokontrol ng relasyon na ito kung gaano kabilis ang paglipat ng piston. Sa mga hydraulic motor control system, tinutukoy nito ang bilis ng pag -ikot.

Ano ang mga uri ng 2 paraan ng mga control valves ng daloy ng hydraulic?

1. Simpleng mga balbula ng throttle (hindi nababato)

Ito ang pinaka pangunahing uri. Nagtatrabaho sila tulad ng isang manu -manong gripo ng tubig:

Paano sila gumagana:Manu -manong inaayos mo ang isang knob upang mabago ang laki ng pagbubukas

Pinakamahusay para sa:Mga simpleng aplikasyon kung saan ang eksaktong bilis ay hindi kritikal

2. Pressure Compensated Flow Control Valves

Ang mga ito ay mas matalinong. Awtomatikong inaayos nila upang mapanatili ang patuloy na daloy kahit na nagbabago ang presyon.

Paano sila gumagana:Ang isang espesyal na mekanismo sa loob ay nagpapanatili ng pagkakaiba sa presyon sa buong pagbubukas ng throttle

Pinakamahusay para sa:Mga makina ng katumpakan, awtomatikong mga linya ng produksyon

3. Pressure at temperatura na bayad na balbula

Ito ang pinaka advanced na uri. Nag -aayos sila para sa parehong mga pagbabago sa presyon at temperatura.

Paano sila gumagana:Ang mga espesyal na materyales sa loob ay tumugon sa mga pagbabago sa temperatura at awtomatikong ayusin ang balbula

Pinakamahusay para sa:Aerospace, kagamitan sa pagsubok, kritikal na aplikasyon

Aling paraan ng kontrol ang dapat mong piliin para sa iyong balbula ng control ng hydraulic flow?

Manu -manong kontrol

Ano ito:Mga gulong ng kamay, knobs, o mga turnilyo na iyong lumiliko sa kamay

Kailan gagamitin:Ang mga simpleng makina na hindi nangangailangan ng awtomatikong kontrol

Mga halimbawa:Pangunahing kagamitan sa tindahan, manu -manong pagpindot

Electric Control

Solenoid Valves (On/Off)

• Function:Simple sa/off control tulad ng isang light switch
• Mabuti para sa:Pangunahing mga operasyon sa pagsisimula/ihinto
• Limitasyon:Hindi magbigay ng makinis na kontrol sa bilis

Proporsyonal na mga balbula

• Function:Makinis na kontrol batay sa mga signal ng kuryente (0-10V o 4-20mA)
• Oras ng pagtugon:50-80 Hz (sapat na mabilis para sa karamihan ng mga aplikasyon)
• Mabuti para sa:Paghuhubog ng Injection, Pangkalahatang Pag -aautomat

Servo Valves

• Function:Ultra-precise control na may feedback sa posisyon
• Oras ng pagtugon:150-200 Hz (napakabilis)
• Mabuti para sa:Aerospace, Paggawa ng Mataas na Pag-uusap

Paghahambing sa pagganap

Uri ng kontrol	Kawastuhan	Bilis	Gastos	Pinakamahusay na paggamit
Manu -manong	Mababa	Mabagal	Mababa	Simpleng kagamitan
Solenoid	Mababa	Mabilis	Mababa	On/off control
Proporsyonal	Medium-high	Katamtaman	Katamtaman	Pangkalahatang automation
Servo	Napakataas	Napakabilis	Mataas	Mga aplikasyon ng katumpakan

Pag -install at disenyo ng system

Saan dapat mai -install ang isang 2 way flow control valve?

Maaari mong mai -install ang mga balbula ng control control sa tatlong paraan:

Control ng inlet (meter-in)

• Kinokontrol ang langis na papasok sa silindro
• Mabuti para sa mga positibong naglo -load (tulad ng pag -angat)
• Panganib: Maaaring maging sanhi ng cavitation kung hindi dinisenyo nang maayos

Outlet Control (Meter-Out)

• Kinokontrol ang langis na lumalabas sa silindro
• Mabuti para sa mga negatibong naglo -load (tulad ng pagbaba ng mabibigat na bagay)
• Nagbibigay ng mas mahusay na kontrol ngunit mas mataas na presyon

Kontrol ng bypass

• Nagpapadala ng labis na langis pabalik sa tangke
• Hindi gaanong mahusay ngunit mas simple
• Mabuti para sa mga application na nangangailangan ng bilis ng variable

Mga tip sa disenyo para sa pinakamahusay na pagganap

• Tama ang laki:Pumili ng mga balbula na nagtatrabaho sa 20-80% ng kanilang maximum na pagbubukas
• Panatilihing malinis ang langis:Gumamit ng wastong pagsasala (pamantayan ng ISO 4406)
• Isaalang -alang ang temperatura:Siguraduhin na ang mga balbula ay gumagana sa iyong saklaw ng temperatura
• Magplano para sa pagpapanatili:Mag -iwan ng puwang para sa pagsasaayos ng balbula at kapalit

Mga Application ng Real-World

Kagamitan sa Paggawa

Mga machine ng paghubog ng iniksyon

• Gumamit ng proporsyonal na mga balbula para sa tumpak na kontrol ng bilis
• Maramihang mga yugto ng bilis para sa iba't ibang mga bahagi ng ikot
• Makatipid ng enerhiya at nagpapabuti sa kalidad ng produkto

Mga tool sa makina

• Mabilis na diskarte, mabagal na feed, mabilis na mga siklo ng pagbabalik
• Ang mga balbula na pinatatakbo ng CAM para sa awtomatikong paglipat ng bilis
• Nagpapabuti ng pagtatapos ng ibabaw at buhay ng tool

Kagamitan sa mobile

Mga excavator at loader

• Pagbabahagi ng daloy sa pagitan ng maraming mga pag -andar
• Mga sistema ng pag-load para sa kahusayan
• Makinis na kontrol ng operator

Mga cranes at pag -aangat ng kagamitan

• Ang mga balbula na may hawak na pag-load ay pumipigil sa hindi makontrol na pagbaba
• Tumpak na kontrol ng bilis para sa kaligtasan
• Kakayahang Pagbababa ng Emergency

Aerospace at pagtatanggol

• Magaan na mga valves ng servo
• Mataas na pagiging maaasahan sa matinding kondisyon
• Tumpak na kontrol para sa mga paglipad sa ibabaw

Pagpili ng tamang balbula: isang gabay na hakbang-hakbang

Nangungunang mga tagagawa at produkto

Nangungunang mga tatak

Bosch Rexroth

• 2frm at 2fre series valves
• Pamantayan sa industriya para sa katumpakan
• Mahusay na suporta sa teknikal

Parker Hannifin

• Serye ng colorflow na may mga singsing na naka-code na naka-code
• Malawak na hanay ng mga sukat at mga pagpipilian
• Magandang pagkakaroon sa buong mundo

Harbour Hydrate

• DSJ at SF Series Valves
• Modular na disenyo para sa madaling pagsasama
• Mga kakayahan sa high-pressure

Eaton

• Cartridge Valves (serye ng SICV)
• Mga disenyo ng pag-save ng espasyo
• Mga Kakayahang Multifunctional

Danfoss

• PVG proporsyonal na mga grupo ng balbula
• Dinisenyo para sa mga mobile na kagamitan
• Mga napapasadyang solusyon

Ano ang hahanapin kapag bumili

• Ang mga pagtutukoy sa teknikal ay tumutugma sa iyong mga pangangailangan
• Magandang teknikal na dokumentasyon
• Lokal na serbisyo at suporta
• Makatuwirang mga oras ng tingga
• Kumpetisyon sa pagpepresyo
• Napatunayan na pagiging maaasahan sa iyong industriya

Hinaharap na mga uso sa teknolohiya ng control control

Pagsasama ng Smart Valves at IoT

Ang mga modernong balbula ay nakakakuha ng mas matalinong:

• Built-in na sensor para sa pagsubaybay
• Mga Kakayahang Komunikasyon ng Wireless
• Mahuhulaan ang mga alerto sa pagpapanatili
• Remote na pagsasaayos at pagsubaybay

Mga Advanced na Materyales

Ang mga bagong materyales ay gumagawa ng mga balbula:

• Mas lumalaban sa pagsusuot
• Mas mahusay sa matinding temperatura
• Mas matagal
• Mas mahusay

Ang pokus ng kahusayan ng enerhiya

Ang mga bagong disenyo ay nakatuon sa:

• Pagbabawas ng basura ng enerhiya
• Mas mahusay na pamamahala ng init
• Pinahusay na mga rating ng kahusayan
• Pagsunod sa Kapaligiran

Karaniwang mga problema at solusyon

Problema	Solusyon
Ang bilis ay nag -iiba sa pag -load	Mag -upgrade sa presyon ng bayad na balbula
Hindi magandang oras ng pagtugon	Suriin para sa hangin sa system, isaalang -alang ang Servo Valve
Balbula ng balbula o pag -oscillation	Magdagdag ng damping, tseke ng higpit ng system
Labis na henerasyon ng init	Suriin ang laki ng balbula, isaalang -alang ang control ng bypass
Hindi pantay na pagganap	Pagbutihin ang pagsasala ng langis, suriin para sa mga pagod na sangkap

Pagpapanatili at pag -aayos

Mga regular na gawain sa pagpapanatili

• Suriin ang kalinisan ng langis- Regular na baguhin ang mga filter
• Subaybayan ang temperatura ng operating- Panatilihin sa loob ng mga limitasyon ng tagagawa
• Suriin para sa mga panlabas na pagtagas- Address kaagad
• Mga oras ng pagtugon sa pagsubok- Ihambing sa mga sukat ng baseline
• Mga signal ng control ng Calibrate- Tiyakin ang kawastuhan sa paglipas ng panahon

Mga Palatandaan ng Babala upang Panoorin

• Madulas na tugon
• Hindi pantay na bilis
• Hindi pangkaraniwang mga ingay
• Panlabas na pagtagas
• Labis na init

Mga pagsasaalang -alang sa gastos

Paunang gastos

• Simpleng mga balbula ng throttle: $ 50- $ 200
• Proportional Valves: $ 300- $ 1,500
• Servo Valves: $ 1,000- $ 5,000+

Pangmatagalang gastos

• Ang pagtitipid ng kahusayan ng enerhiya
• Nabawasan ang pagpapanatili
• Pinahusay na kalidad ng produkto
• Mas kaunting downtime

Mga kadahilanan ng ROI

• Pagpapabuti ng bilis ng produksyon
• Kalusugan ng kalidad
• Pag -iimpok ng enerhiya
• Pagbabawas ng pagpapanatili

Konklusyon

2 paraan ng haydroliko na control control valves ay mahalaga para sa pagkontrol ng bilis sa mga hydraulic system. Ang susi ay ang pagpili ng tamang uri para sa iyong aplikasyon:

• Mga simpleng balbula ng throttlepara sa pangunahing, mababang mga aplikasyon
• Presyur na binabayaran ng mga balbulaPara sa pare -pareho na pagganap
• Servo Valvespara sa pinakamataas na pangangailangan ng katumpakan

Tandaan na ang balbula ay isa lamang bahagi ng iyong haydroliko system. Ang tagumpay ay nakasalalay sa wastong disenyo ng system, tamang pagsukat, mahusay na pagpapanatili, at pagpili ng mga sangkap ng kalidad mula sa mga kagalang -galang na tagagawa.

Ang gastos ng pagpili ng mali: Ano ang mangyayari kapag nagkamali ka

Ang pagpili ng maling balbula ng control ng daloy ay maaaring humantong sa mga malubhang problema at mamahaling mga kahihinatnan:

Mga Isyu sa Pagganap:

• Hindi pantay na bilis- Ang iyong mga makina ay hindi gagana nang maaasahan
• Mahinang kalidad ng mga produkto- Hindi pantay na mga proseso ng pagmamanupaktura
• Mga panganib sa kaligtasan- Ang hindi mahuhulaan na pag -uugali ng makina ay maaaring maging sanhi ng mga aksidente

Epekto sa pananalapi:

• Basura ng enerhiya- Mahina na naitugma ang mga balbula ay maaaring dagdagan ang pagkonsumo ng kuryente sa pamamagitan ng 15-30%
• Nabigo ang Premature Equipment- Maling balbula sizing ay nagdudulot ng labis na pagsusuot sa mga bomba, cylinders, at motor
• Mga pagkaantala sa paggawa- Ang hindi maaasahang kontrol ng bilis ng haydroliko ay humahantong sa downtime at hindi nakuha ang mga deadline
• Mga gastos sa pagpapanatili- Ang mga maling balbula ay nangangailangan ng mas madalas na serbisyo at kapalit

Mga problema sa buong sistema:

• Heat buildup- Ang hindi mahusay na mga balbula ay bumubuo ng labis na init, binabawasan ang buhay ng langis
• Pinsala sa bomba- Ang maling kontrol ng daloy ay maaaring maging sanhi ng pump cavitation o sobrang init
• Hydraulic cylinder valve mismatch- Hindi wastong pagsukat ng mga seal ng pinsala at nagiging sanhi ng panloob na pagtagas

Kung nagtatayo ka ng isang bagong makina o pag -upgrade ng isang umiiral na, ang pag -unawa sa mga batayang ito ay makakatulong sa iyo na gumawa ng tamang pagpipilian at makuha ang pinakamahusay na pagganap mula sa iyong hydraulic system.

Karagdagang mga mapagkukunan

Para sa mas detalyadong impormasyon sa teknikal, kumunsulta sa:

• Mga Website ng Tagagawa (Bosch Rexroth, Parker, Hawe)
• ISO 1219 Pamantayang Mga Simbolo ng Hydraulic
• Mga Handbook ng Hydraulic Engineering
• Lokal na Distributor ng Hydraulic para sa Suporta sa Application

Ang gabay na ito ay nagbibigay ng isang pundasyon para sa pag -unawa sa 2 paraan ng hydraulic flow control valves. Para sa mga tiyak na aplikasyon, palaging kumunsulta sa mga haydroliko na inhinyero at sundin ang mga rekomendasyon ng tagagawa.
