Kapag ang mga tao ay naghahanap ng impormasyon tungkol sa direksyon ng control valve na 5 para sa Rexroth, karaniwang nais nilang maunawaan kung ano ang ginagawa ng balbula na ito, kung paano ito gumagana, at kung naaangkop ito sa kanilang mga pangangailangan. Ang pagtatalaga ng We 5 ay tumutukoy sa isang tiyak na kategorya ng laki sa lineup ng balbula ng Rexroth, ngunit ang kuwento ay mas kawili -wili kaysa sa isang modelo ng balbula.

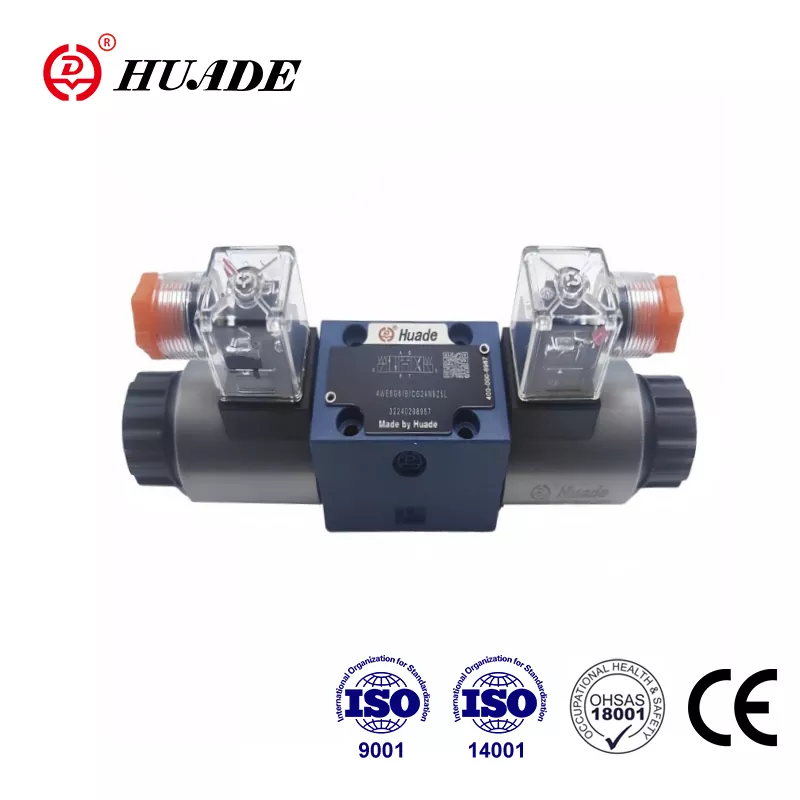

Ano ang balbula ng control ng direksyon na 5
Ang orihinal na Kami 5 mula sa Rexroth ay isang direksyon na control valve na binuo sa pamantayan ng laki ng NG5. Ang mga balbula na ito ay kinokontrol ang daloy ng hydraulic fluid sa mga system na nangangailangan ng katamtamang presyon at mga rate ng daloy. Ang tradisyunal na 5 ay maaaring hawakan ang mga presyur hanggang sa 250 bar at mga rate ng daloy sa pagitan ng 14 at 20 litro bawat minuto. Sa loob ng maraming taon, ang antas ng pagganap na ito ay nagtrabaho nang maayos para sa mas maliit na mga haydroliko na sistema tulad ng compact na makinarya at magaan na kagamitan sa pang -industriya.
Gayunpaman, ang mga modernong pang -industriya na aplikasyon ay humihiling ng higit na kapangyarihan at mas mataas na mga rate ng daloy. Ito ay kung saan ang ebolusyon ng direksyon ng control valve na 5 ay nagiging mahalaga. Binuo ni Rexroth ang serye ng 5x, na kinabibilangan ng 5-. 10 na mga modelo. Ang mga mas bagong balbula na ito ay nagpapanatili ng pilosopiya ng disenyo ng orihinal na Kami 5 ngunit sukat hanggang sa laki ng NG10. Ang resulta ay isang balbula na maaaring hawakan ng hanggang sa 160 litro bawat minuto sa mga panggigipit na umaabot sa 420 bar. Kapag ang mga inhinyero ngayon ay naghahanap para sa isang direksyon na control valve na 5, madalas nilang tinatapos ang pagpili ng mga modelong NG10 na ito dahil natutugunan nila ang mga kasalukuyang kinakailangan sa pagganap.
Ang direksyon ng control valve na 5 pamilya ay sumusunod sa mga pamantayang pang-internasyonal tulad ng ISO 4401-05 at NFPA D05. Ang standardisasyon na ito ay nangangahulugang ang mga balbula ay maaaring mai -mount sa karaniwang mga subplates at palitan ang mga katulad na balbula mula sa iba pang mga tagagawa nang hindi muling idisenyo ang buong sistema.

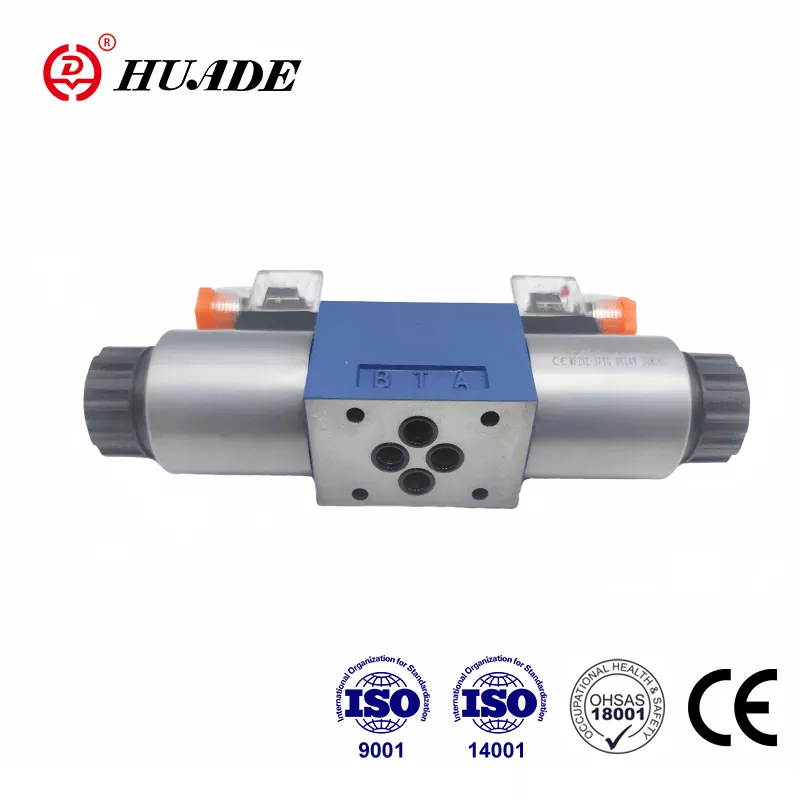

Paano gumagana ang balbula sa loob
Ang pangunahing istraktura ng isang direksyon na control valve na 5 ay diretso. Sa loob ng katawan ng balbula ay nakaupo ang isang sliding spool na gumagalaw pabalik -balik upang ikonekta ang iba't ibang mga port. Kapag ang spool ay nagbabago ng posisyon, nagbabago kung aling mga port ang kumonekta sa bawat isa. Halimbawa, maaaring ikonekta ng spool ang port p (presyon) upang mag -port habang kumokonekta sa port B sa port t (tank). Kapag ang spool ay gumagalaw sa iba pang direksyon, binabaligtad nito ang mga koneksyon na ito.
Ano ang gumagawa ng direksyon ng control valve na 5 namin ilipat ang spool na ito? Ang sagot ay isang electromagnetic solenoid. Ginagamit ni Rexroth ang tinatawag nilang "basa" na disenyo ng solenoid. Ang solenoid ay nakaupo sa loob ng haydroliko na likido sa halip na mai -seal ang layo mula rito. Maaaring mapanganib ito, ngunit talagang nagbibigay ito ng mas mahusay na paglamig at mas mahabang buhay. Ang hydraulic fluid ay nagdadala ng layo ng init mula sa coil, na pinapayagan ang solenoid na tumakbo nang patuloy nang walang sobrang pag -init.
Kapag pinapatay mo ang kapangyarihan sa solenoid, ang mga bukal sa loob ng balbula ay itulak ang spool pabalik sa posisyon ng sentro nito. Ang iba't ibang mga pagsasaayos ng tagsibol ay lumikha ng iba't ibang mga pag -uugali. Ang karaniwang pag -setup ay gumagamit ng mga return spring sa magkabilang panig. Ang ilang mga bersyon ay gumagamit ng mas malakas na mga bukal upang gawing mas mabilis ang switch ng balbula. Ang iba pang mga bersyon ay nag -aalis ng mga bukal para sa mga espesyal na aplikasyon kung saan ang spool ay dapat manatili sa anumang posisyon na inilipat hanggang sa huli.
Maraming mga direksyon ng control valve na 5 mga modelo ang nagsasama ng isang manu -manong tampok na override. Ito ay isang pindutan ng push sa tuktok ng balbula na nagbibigay -daan sa isang tao na ilipat ang spool sa pamamagitan ng kamay. Sa panahon ng pag -setup o pag -aayos, ang manu -manong kontrol na ito ay nagpapatunay na kapaki -pakinabang. Maaari mong subukan ang system nang hindi nag -aaplay ng kuryente.
Mga Kakayahang Pagganap at Limitasyon
Ang mga modernong bersyon ng NG10 ng Directional Control Valve We 5 System ay humahawak ng mga kahanga -hangang numero ng pagganap. Ang mga karaniwang modelo ay gumagana sa 350 bar pressure, na may mga espesyal na bersyon na na -rate para sa 420 bar. Ang kapasidad ng daloy ay umabot sa 160 litro bawat minuto na may operasyon ng boltahe ng DC, o 120 litro bawat minuto na may boltahe ng AC pagkatapos ng pagwawasto.
Ang saklaw ng temperatura ay sumasaklaw mula sa minus 30 degrees Celsius hanggang kasama ang 80 degree Celsius. Ang balbula ay gumagana sa mga haydroliko na likido na mula sa napaka manipis (2.8 milimetro na parisukat bawat segundo) hanggang sa medyo makapal (500 milimetro na parisukat sa bawat segundo). Ang kakayahang umangkop na ito ay nangangahulugang isang disenyo ng balbula ay nagsisilbi ng maraming iba't ibang mga aplikasyon.
Gayunpaman, ang mataas na pagganap ay may ilang mga pagsasaalang -alang. Kapag ang likido ay dumadaloy sa balbula sa maximum na mga rate, ang mga puwersa ng haydroliko na kumikilos sa spool ay naging malaki. Ang mga puwersang ito ay maaaring maging sanhi ng kawalang -tatag o panginginig ng boses. Upang pamahalaan ito, nag -aalok ang Rexroth ng mga throttle cartridges na naka -install sa mga port. Ang mga cartridges na ito ay naghihigpitan ng daloy nang bahagya, na binabawasan ang mga dynamic na puwersa at operasyon ng makinis. Ang trade-off ay mas mataas na pagbagsak ng presyon sa buong balbula, ngunit ang pinahusay na katatagan ay karaniwang nagkakahalaga.
Ang panloob na pagtagas ay isa pang katangian ng direksyon ng control valve we 5 na disenyo. Ang lahat ng mga balbula ng spool ay tumagas ng ilang likido na nakaraan ang spool dahil ang spool ay nangangailangan ng clearance upang malayang gumalaw. Ang pagtagas na ito ay unti -unting tumataas habang ang balbula ay nagsusuot ng libu -libong mga siklo. Para sa mga application na kailangang humawak ng mga naglo -load sa posisyon para sa mahabang panahon, ang direksyon ng control valve na 5 lamang ay maaaring hindi magbigay ng sapat na lakas na may hawak. Ang pagdaragdag ng mga panlabas na balbula ng tseke o pagpili ng isang closed-center na pagsasaayos ng spool ay tumutulong sa paglutas ng isyung ito.
Oras ng elektrikal at oras ng pagtugon
Ang de -koryenteng bahagi ng Directional Control Valve We 5 ay nagpapatakbo sa karaniwang mga boltahe na pang -industriya. Ang mga bersyon ng DC ay tumatanggap ng 12, 24, 110, o 220 volts, na may 24 volts na pinaka -karaniwan. Ang mga bersyon ng AC ay nangangailangan ng isang konektor ng rectifier upang mai -convert ang alternating kasalukuyang sa direktang kasalukuyang na kinakailangan ng solenoid.
Ang pagkonsumo ng kuryente mula 17 hanggang 38 watts depende sa tukoy na modelo. Ang mga balbula ay na -rate para sa 100 porsyento na cycle ng tungkulin, nangangahulugang maaari silang manatiling energized na patuloy na walang pinsala. Mahalaga ang patuloy na rating na ito sapagkat maraming mga hydraulic system ang may hawak na posisyon para sa pinalawig na panahon.
Ang oras ng pagtugon ay nag -iiba batay sa maraming mga kadahilanan. Ang mga karaniwang solenoids ay tumatagal sa pagitan ng 65 at 150 millisecond upang i -on at sa pagitan ng 48 at 104 millisecond upang patayin. Ang mga oras na ito ay maaaring mukhang mabilis, ngunit ang ilang mga aplikasyon ay nangangailangan ng mas mabilis na tugon. Nag-aalok ang Rexroth ng mga cartridges ng modyul na lapad na lapad na pinutol ang oras ng paglipat sa kalahati. Ang mga PWM cartridges na ito ay mabilis na pulso ang solenoid boltahe sa isang kinokontrol na pattern na nagpapabilis sa paggalaw ng spool.
Ang isa pang pagpipilian sa PWM ay binabawasan ang pagkonsumo ng enerhiya kaysa sa pagpapabuti ng bilis. Ang cartridge na ito ay bumabawas ng enerhiya ay bumababa sa temperatura ng coil ng hindi bababa sa 30 degree Celsius. Ang mas mababang temperatura ay nagpapalawak ng buhay ng balbula sa mga mainit na kapaligiran o mga application na may mataas na tungkulin. Kailangang pumili ang mga inhinyero sa pagitan ng pag -optimize para sa bilis o pag -optimize para sa pamamahala ng thermal. Ang Directional Control Valve We 5 System ay nagbibigay ng mga pagpipilian para sa parehong mga priyoridad.
Kapag ang solenoid ay lumipat, ang gumuho na magnetic field ay bumubuo ng isang boltahe spike. Ang spike na ito ay maaaring makapinsala sa sensitibong electronics na konektado sa parehong supply ng kuryente. Ang mga karaniwang K4 solenoids ay nangangailangan ng mga panlabas na diode ng pagsugpo upang i -clamp ang boltahe na ito sa ibaba 500 volts. Ang bersyon ng K72L solenoid ay may kasamang integrated protection, na pinapasimple ang mga kable at tinitiyak ang pagsunod sa mga pamantayan sa kaligtasan ng elektrikal.
Pagpili ng tamang pagsasaayos ng spool
Ang spool sa loob ng isang direksyon ng control valve ay tinutukoy namin kung ano ang ginagawa ng balbula sa bawat posisyon. Karamihan sa mga karaniwang ay apat na paraan, tatlong-posisyon spool. Ang mga spool na ito ay may apat na port (P, T, A, B) at tatlong natatanging posisyon (kaliwa, gitna, kanan).
Ang pag -uugali sa posisyon ng sentro ay partikular na mahalaga. Ang isang "e" spool ay nagsasara ng lahat ng apat na port sa sentro ng posisyon. Lumilikha ito ng isang saradong sentro na naka -lock ang pagkarga sa lugar at nagtatayo ng presyon sa bomba. Ang pagsasaayos ng E ay nagbibigay ng maximum na paghawak ng pag -load ngunit nangangailangan ng isang balbula ng kaluwagan upang maprotektahan ang bomba mula sa overpressure.
Ang isang "H" spool ay nagsasara ng mga port p, a, at b habang kumokonekta sa T sa posisyon sa gitna. Ito ay nag -aalis ng bomba sa tangke, binabawasan ang basura ng enerhiya kapag nakasentro ang balbula. Ang pag -load ay nananatiling naka -lock dahil ang A at B ay sarado, ngunit ang lakas ng paghawak ay hindi kasing lakas ng isang e spool.
Ang isang "j" spool ay nagsasara ng P habang kumokonekta sa A, B, at T magkasama sa posisyon sa gitna. Pinapayagan nito ang pag -load na malayang lumutang at hinahayaan ang thermal expansion na makatakas sa tangke. Ang pagsasaayos ng J ay kapaki -pakinabang para sa mga system na kailangang madaling ilipat sa neutral na posisyon o para maiwasan ang pagbuo ng presyon mula sa mga pagbabago sa temperatura.
Ang pagpili ng maling uri ng spool ay lumilikha ng mga problema. Halimbawa, ang paggamit ng isang H spool sa isang vertical application ng pag -angat ay maaaring hayaang mabagal ang pag -load dahil sa panloob na pagtagas. Ang isang e spool ay mas mahusay na hawakan. Sa kabilang banda, ang paggamit ng isang E spool sa isang pahalang na axis na kailangang malayang gumagalaw ay gagawing matigas ang sistema at mag -aaksaya ng enerhiya. Ang pag -unawa sa iyong aplikasyon ay tumutulong sa iyo na piliin ang tamang direksyon ng control valve we 5 na pagsasaayos.
Mga pagsasaalang -alang sa pag -install at pagpapanatili
Ang pag -install ng isang direksyon ng control valve na 5 ay nangangailangan ng pansin sa ilang mga pangunahing punto. Ang balbula ay naka-mount sa isang subplate na dapat matugunan ang mga pamantayan ng ISO 4401-05. Ang mga subplate ng Rexroth ay may mga tiyak na numero ng bahagi at kailangang mag -order nang hiwalay. Bago i -install ang balbula, siguraduhin na malinis ang subplate at maayos na naka -install sa sari -sari o i -block.
Mga Koneksyon sa Elektrikal Gumamit ng DIN EN 175301-803 Mga Konektor ng Konektor. Ang konektor ay maaaring paikutin 90 degree upang mapaunlakan ang iba't ibang mga pangangailangan sa ruta ng wire. Ang ilang mga konektor ay nagsasama ng mga built-in na rectifier para sa operasyon ng AC, habang ang iba ay nagdaragdag ng mga tagapagpahiwatig ng LED para sa visual na kumpirmasyon ng solenoid state.
Mahalaga ang kalinisan ng likido kaysa sa napagtanto ng karamihan sa mga tao. Ang mga clearance sa loob ng balbula ng control control na 5 ay sumusukat lamang sa ilang mga micrometer. Ang mga particle ng kontaminasyon ay maaaring mag -jam ng spool, na nagiging sanhi ng balbula na dumikit o mabibigo na lumipat. Ang pagsasala sa 25 micrometer o finer ay mariing inirerekomenda. Ang regular na pagpapanatili ng filter ay pinipigilan ang karamihan sa mga problema sa balbula.
Ang balbula ay gumagana sa mga mineral na batay sa haydroliko na langis at ilang mga uri ng mga biodegradable fluid. Ang mga materyales sa selyo ay dumating sa NBR (nitrile) para sa mga karaniwang langis o FKM (viton) para sa mga sintetikong likido at mataas na temperatura. Siguraduhin na ang materyal ng selyo ay tumutugma sa likido sa iyong system.
Ang pagpapanatili ay medyo simple. Ang mga solenoid coils ay maaaring palitan nang hindi inaalis ang balbula mula sa system. Suriin ang paglaban ng coil na pana -panahon upang makita ang marawal na kalagayan bago maganap ang pagkabigo. Kung ang balbula ay nagsisimula na tumugon nang dahan -dahan o hindi mabigo, ang kontaminasyon ay ang pinaka -malamang na sanhi. Ang pag -flush ng system at pagpapalit ng mga filter ay karaniwang malulutas ang problema. Ang mga pagod na panloob na sangkap ay maaaring mapalitan ng tunay na mga ekstrang bahagi ng Rexroth, na karaniwang magagamit sa loob ng sampung taon pagkatapos ng paggawa.
Paggawa ng desisyon sa pagbili
Kapag nagpasya kang bumili ng isang direksyon ng control valve na 5 o ang modernong katumbas ng NG10, maraming mga kadahilanan ang nakakaimpluwensya sa pagpili. Una, i -verify ang iyong mga kinakailangan sa daloy at presyon. Kung kailangan mo ng mas mababa sa 20 litro bawat minuto sa katamtamang presyon, maaaring sapat ang isang tradisyunal na laki ng NG5. Para sa mas mataas na pagganap, ang 5x series na mga modelo ng NG10 ay ang kasalukuyang pamantayan.
Pangalawa, isaalang -alang ang elektrikal na boltahe na magagamit sa iyong pasilidad. Ang bersyon ng 24-volt DC ay pinaka-karaniwan sa pang-industriya na automation, habang ang 110 o 220-volt na pagpipilian ay umaangkop sa iba't ibang mga rehiyon at aplikasyon.
Pangatlo, suriin kung kailangan mo ng mga espesyal na tampok tulad ng mabilis na paglipat, pagbawas ng enerhiya, o pagsubaybay sa posisyon. Ang mga pagpipiliang ito ay nagdaragdag ng gastos ngunit nagbibigay ng mga tunay na benepisyo sa hinihingi na mga aplikasyon.
Ang presyo ay nag -iiba -iba batay sa mga pagtutukoy at tagapagtustos. Ang mga awtorisadong namamahagi at pang -industriya na tagapagtustos ay nagdadala ng mga balbula na ito, madalas na may suporta sa teknikal upang makatulong sa pagpili. Ang mga pagbili ng bulk ay karaniwang kwalipikado para sa mga diskwento sa dami. Ang opisyal na katalogo ng Rexroth ay nagbibigay ng detalyadong mga pagtutukoy at pag -order ng mga code upang matiyak na makakakuha ka ng eksaktong tamang balbula.
Nag -aalok ang mga alternatibong supplier ng katugmang mga balbula sa mas mababang mga presyo, ngunit maaaring magkakaiba ang pagiging tugma at pagiging maaasahan. Para sa mga kritikal na aplikasyon, ang tunay na mga balbula ng Rexroth ay nagbibigay ng mas mahusay na pangmatagalang halaga sa pamamagitan ng pare-pareho ang pagganap at pagkakaroon ng mga bahagi.
Mga praktikal na aplikasyon at mga kadahilanan ng tagumpay
Ang direksyon ng control valve na 5 at ang mga inapo nito ay nakakahanap ng mga tahanan sa hindi mabilang na mga aplikasyon. Ang mga machine ng paghubog ng iniksyon ay gumagamit ng mga ito upang makontrol ang mga clamp ng amag at ejectors. Ang mga robotic system ay umaasa sa kanila para sa tumpak na kontrol sa paggalaw. Ang mga forklift ay nakasalalay sa kanila para sa mga pag -andar ng pagpipiloto at pag -angat. Ang mga metal na bumubuo ng mga pagpindot, mga tool sa makina, at mga kagamitan sa paghawak ng materyal lahat ay isinasama ang mga balbula na ito.
Ang tagumpay sa anumang pag -install ng control ng direksyon ay 5 ang pag -install namin ay nakasalalay sa pagtutugma ng balbula sa mga kinakailangan sa aplikasyon. Ang mga application na may mataas na daloy ay nangangailangan ng mga cartridge ng throttle upang mapanatili ang katatagan. Ang mga kapaligiran na may mataas na temperatura ay nakikinabang mula sa mga solenoids na pagbabawas ng enerhiya. Ang mga aplikasyon ng pag-load ay nangangailangan ng mga closed-center spool at posibleng panlabas na mga balbula ng tseke.
Ang sistemang elektrikal ay dapat magbigay ng wastong boltahe at isama ang proteksyon laban sa mga spike ng boltahe. Ang disenyo ng hydraulic system ay dapat na account para sa mga patak ng presyon sa pamamagitan ng balbula at magbigay ng sapat na pagsasala.
Ang regular na pagpapanatili ay nagpapalawak ng buhay ng balbula at pinipigilan ang hindi inaasahang downtime. Ang mga simpleng kasanayan tulad ng pagsubaybay sa kondisyon ng filter, pagsuri para sa panlabas na pagtagas, at pagsubok sa pagtugon ng solenoid ay panatilihing maaasahan ang system.
Ang ebolusyon mula sa orihinal na WE 5 hanggang sa modernong serye ng 5X ay nagpapakita kung paano sumulong ang mga sangkap na pang -industriya na haydroliko upang matugunan ang mga pagbabago sa pagbabago. Ang pag -unawa sa parehong pamana at kasalukuyang mga kakayahan ay tumutulong sa mga inhinyero na gumawa ng mga kaalamang desisyon tungkol sa kung aling direksyon ng control valve kami 5 variant pinakamahusay na nagsisilbi sa kanilang aplikasyon. Sa wastong pagpili, pag -install, at pagpapanatili, ang mga balbula na ito ay naghahatid ng mga taon ng maaasahang serbisyo sa hinihingi na mga pang -industriya na kapaligiran.
