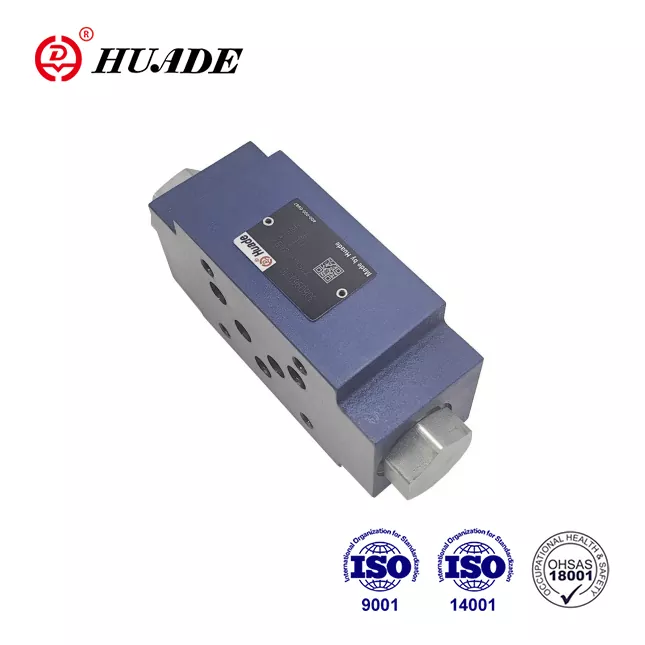

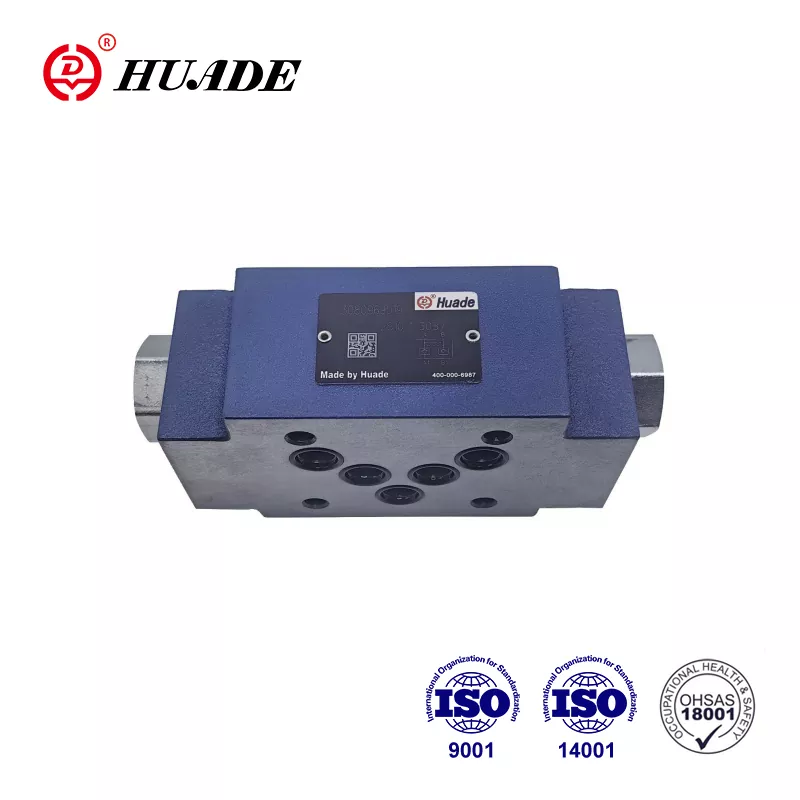

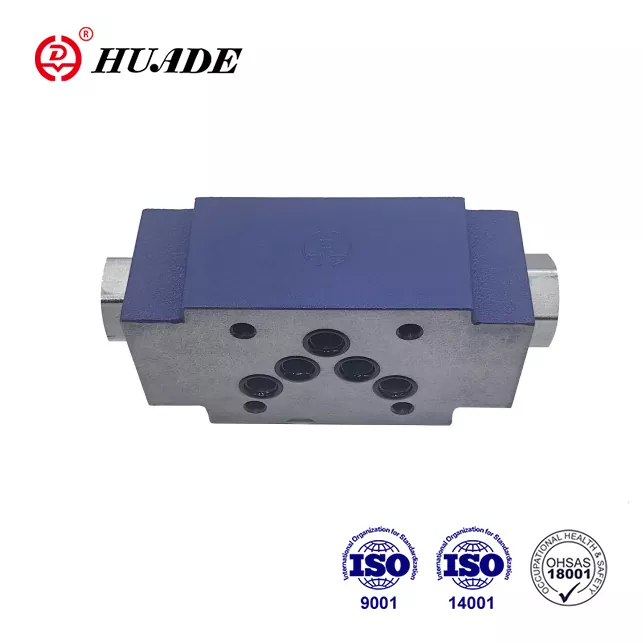

Check Valve Sandwich Plate Z2S 10

Ang uafilter ay pangunahing nagbibigay ng Huade® hydraulic check valves at nag-aayos ng mga hydraulic system sa loob ng maraming taon sa China. Kami lang ang nag-iisang distributor sa ibang bansa na pinahintulutan ng Beijing Huade Hydraulic Industrial Group mula 2023. Mas makatwiran ang presyo nitong check valve sandwich plate na Z2S 10. Ang ganitong uri ng check valve ay mahusay na nagbebenta sa China at sa mga banyagang bansa. Ang Huade® hydraulic directional valve ay nakikipagkumpitensya sa mga kilalang produkto na may magandang kalidad at mas mababang presyo. Priyoridad namin ang kalidad at kahusayan sa serbisyo kasama ng mga bihasang inhinyero na nagbibigay ng napapanahong teknikal na suporta. Kami ay nakatuon sa pakikipagtulungan sa mga negosyo sa buong mundo para sa kapwa tagumpay.

Magpadala ng Inquiry PDF Download

Paglalarawan ng Produkto

Isinama ng Huade ang makabagong teknolohiya mula sa Rexroth dahil sa pitong taong karanasan sa pakikipagtulungan sa Rexroth mula 1979. Ang check valve na Z2S 10 mula sa Huade ay isang abot-kayang alternatibo sa parehong serye mula sa Rexroth. Nalampasan ng Huade ang internasyonal na pamantayan, katulad ng ISO9001, ISO14001, at OH SAS18001. Ang bawat check valve Z2S 10 ay sumasailalim sa mahigpit na pagsubok bago umalis sa pabrika upang matiyak ang mahusay na pagganap. Ang mga hydraulic valve ng Huade® ay malawakang ginagamit sa makinarya ng inhinyero at konstruksiyon, metalurhiya, mga tool sa makina, proteksyon sa kapaligiran, paggawa ng barko, aerospace, rail transit, petrolyo at petrochemical, industriya ng militar at iba pang larangan. Ito ay isang kilalang pambansang tatak sa China. Ito ay mas advanced sa teknolohiya at mas matibay kaysa sa mga katulad na produkto sa linyang ito.

Parameter ng produkto ng Check Valve Sandwich Plate Z2S 10

Sukat	6	10	16	22
Max.flow (L/min)	hanggang 60	sa 120	hanggang 300	sa 450
Max.operating pressure (MPa)	hanggang 31.5
Presyon ng pag-crack (MPa)	Tingnan ang mga katangian na kurba
Mga direksyon	Tingnan ang mga simbolo
ratio ng lugar	A1/A2=1:3	A1/A2=1:11.45	A1/A2=1:11.8	A1/A2=1:13.6
ratio ng lugar	A1/A2=1:3	A3/A2=1:2.86	A3/A2=1:2.8	A3/A2=1:2.8
Pressure fluid	Mga mineral na langis (para sa NBR seal) o phosphate ester (para sa FPM seal)
Saklaw ng temperatura ng pressure fluid（℃）	-30～+80
Saklaw ng lagkit (mm2/s)	2.8 hanggang 500
Timbang (Kg)	humigit-kumulang.0.8	humigit-kumulang.3	humigit-kumulang 6.5	humigit-kumulang.12

Tampok ng Produkto At Paglalapat ng Check Valve Sandwich Plate Z2S 10

Mga Tampok:

▶ Para sa paggamit sa vertical stacking assemblies

▶ Para sa walang pagtagas na pagsasara ng isa o dalawang service port

▶ Porting pattern sa Din 24 340 form A, ISO4401 at CETOP - RP 121H

Application:

Ang pilot operated check Valve Z2S ay ginagamit para sa vertical stacking installation. Maaari nitong i-seal ang isa o dalawang working oil port nang walang leakage kung kinakailangan.

Mga Function, Seksyon, At Mga Simbolo ng Check Valve Sandwich Plate Z2S 10

Ang mga check valve na uri Z2S 10 ay disenyo ng sandwich plate. Ginagamit ang mga ito para sa walang-leak na pagsasara ng isa o dalawang service port, kahit na sa mahabang panahon. Ang libreng daloy ay nangyayari mula A1 hanggang A2 o B1 hanggang B2. Ang daloy sa A1 B1 ang kabaligtaran na direksyon ay naharang. Kapag ang fluid ay dumadaloy mula A1 hanggang A2, ang spool (1) ay idinidiin at itinutulak pakanan, sa gayon ay nagbubukas ng ball poppet valve (2) na pagkatapos ay nagbubukas ng poppet(3). Upang matiyak ang tamang pagsasara ng balbula, ang A2 B2 service port ng directional valve ay dapat na konektado sa tangke sa neutral na posisyon.

Simbolo ng Z2S

Cutaway view ng Z2S 10

Karaniwang halimbawa ng circuit ng Z2S
