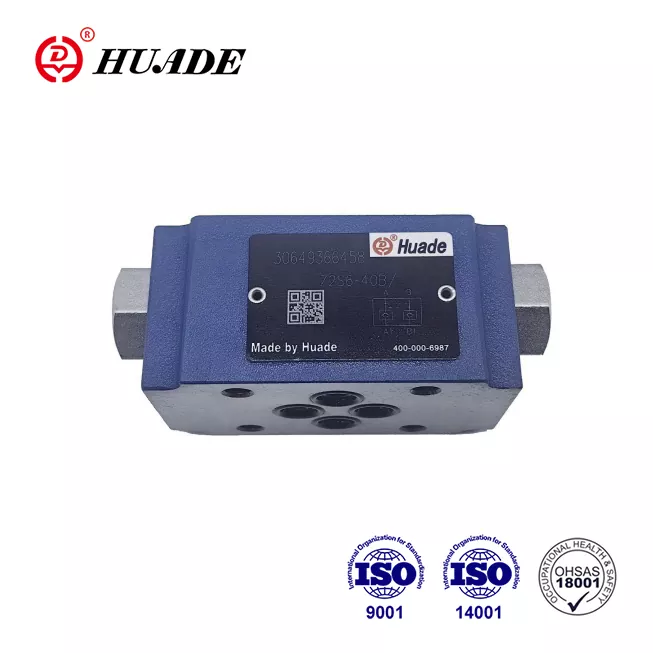

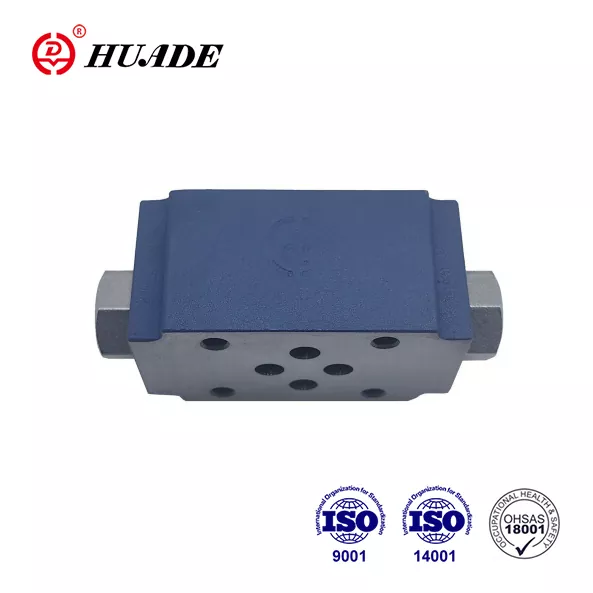

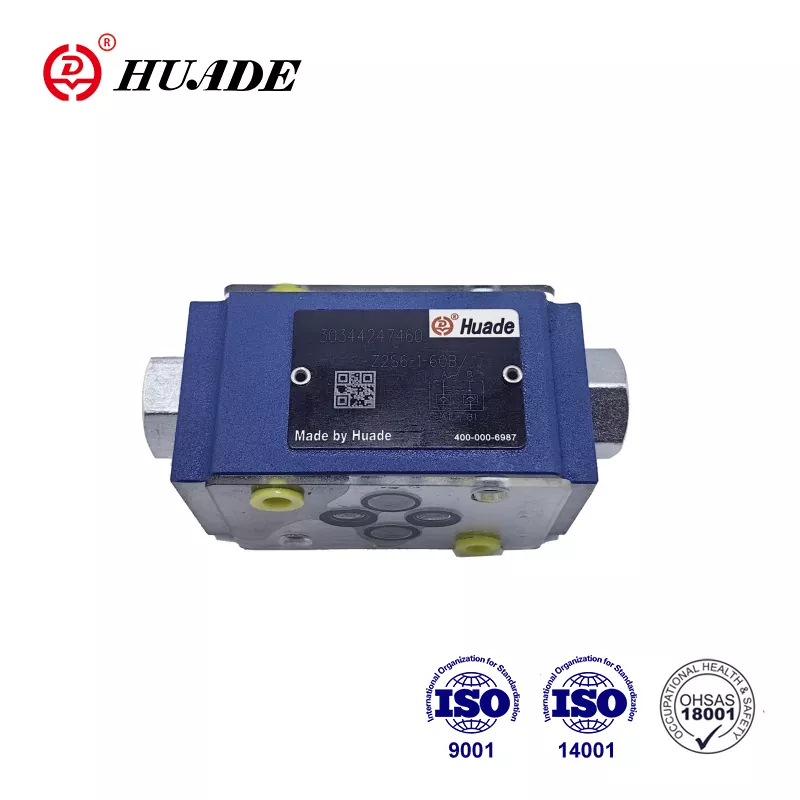

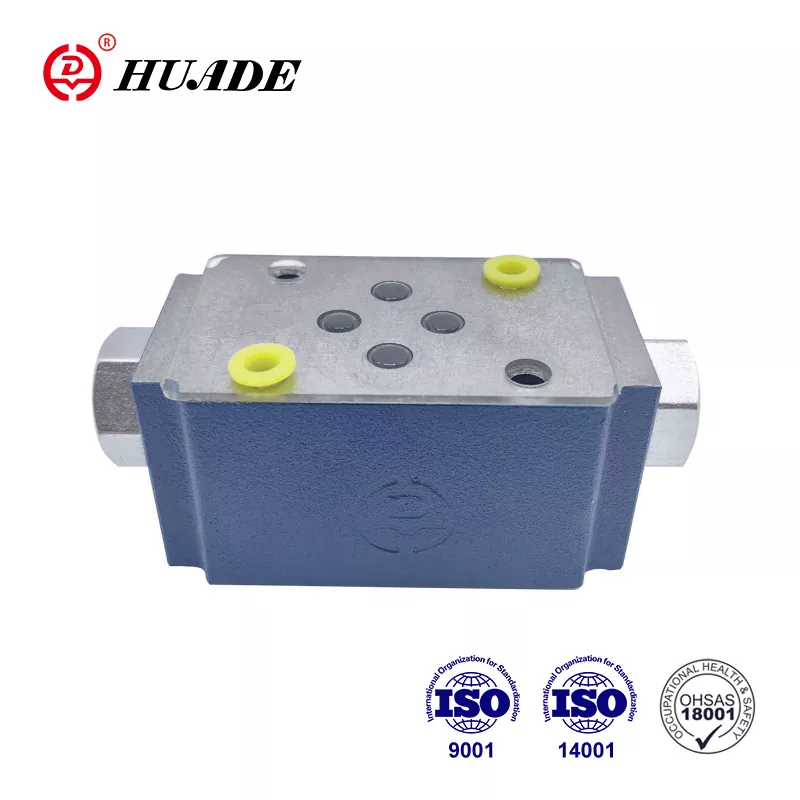

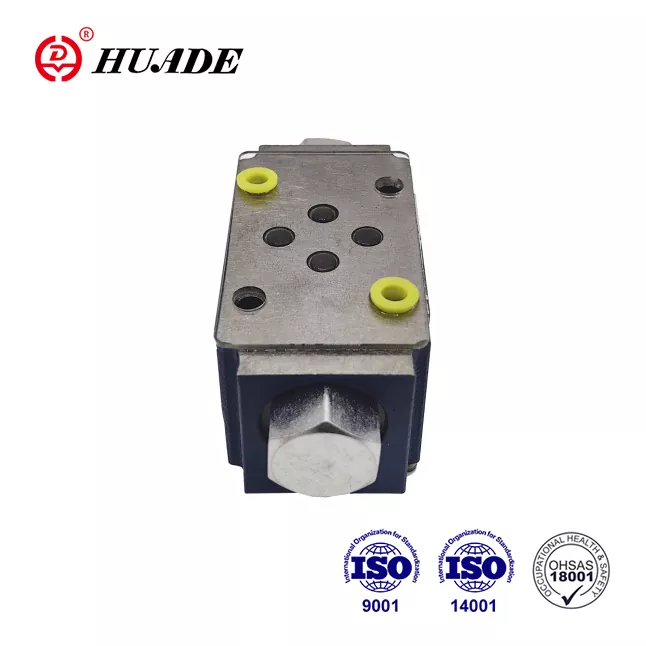

Suriin ang Valve Sandwich Plate Z2S 6

Dahil sa pitong taong karanasan sa pakikipagtulungan sa Rexroth mula 1979, isinama ni Huade ang teknolohiyang paggupit mula sa Rexroth. Ang Huade® Check Valve Z2S 6 ay maaaring ganap na palitan ang parehong serye na inaalok ng Rexroth. Mayroon itong mas mahusay na presyo. Ang pabrika ay pumasa sa ISO9001, ISO14001, at OH SAS18001. Ang Huade® Hydraulic Valves ay ginagamit sa industriya ng militar dahil sa maaasahang pagganap. Ito ay mas advanced sa teknolohiya at mas matibay kaysa sa mga katulad na produkto sa linyang ito. Ito ay isang kilalang pambansang tatak sa China.

Parameter ng Produkto ng Check Valve Sandwich Plate Z2S 6

Tampok ng Produkto at Application ng Check Valve Sandwich Plate Z2S 6

Mga Tampok:

▶ Para magamit sa mga vertical na pag -stack ng mga asembleya

▶ Para sa pagtagas libreng pagsasara ng isa o dalawang mga port ng serbisyo

▶ Porting pattern sa DIN 24 340 Form A, ISO4401 at Cetop - RP 121H

Application:

Ang check valve Z2S na ito ay ginagamit para sa pag -install ng vertical stacking. Maaari itong i -seal ang isa o dalawang nagtatrabaho na port ng langis nang walang pagtagas kung kinakailangan.

Mga Pag -andar, Seksyon, Mga Simbolo ng Check Valve Sandwich Plate Z2S 6

Ang hydraulic pilot na pinatatakbo ng mga check valves type Z2s ay ng disenyo ng plate ng sandwich. Ginagamit ang mga ito para sa pagtagas ng pagsasara ng isa o dalawang mga port ng serbisyo, kahit na sa mahabang panahon. Ang libreng daloy ay nangyayari mula A1 hanggang A2 o B1 hanggang B2. Daloy sa A1 B1 Ang kabaligtaran ng direksyon ay naharang. Kapag ang likido ay dumadaloy mula sa A1 hanggang A2, ang spool (1) ay pinipilit at itinulak sa kanan, sa gayon pagbubukas ng balbula ng poppet na balbula (2) na pagkatapos ay magbubukas ng poppet (3). Upang matiyak ang tamang pagsasara ng balbula, ang mga port ng serbisyo ng A2 B2 ng direksyon na balbula ay dapat na konektado sa tangke sa neutral na posisyon.

Simbolo ng Z2S

Cutaway view ng Z2S 6

Karaniwang halimbawa ng circuit ng Z2S
