Kailanman napanood ang isang trak ng basura at nagtaka:"Paano alam na iangat muna ang lalagyan, pagkatapos ay i -tip ito nang perpekto?"O baka nakita mo ang mga robot ng pabrika na nagtatrabaho sa perpektong pagkakasunud -sunod at pag -iisip,"Ano ang ginagawang coordinate sa kanila?"
Ang sagot ay maaaring sorpresa sa iyo - ito ay madalas na isang simple ngunit napakatalino na aparato na tinatawag na isang balbula ng pagkakasunud -sunod ng presyon. At sa pagtatapos ng gabay na ito, mauunawaan mo nang eksakto kung paano ang mga "mekanikal na talino" na ito ay panatilihing maayos ang aming mundo.

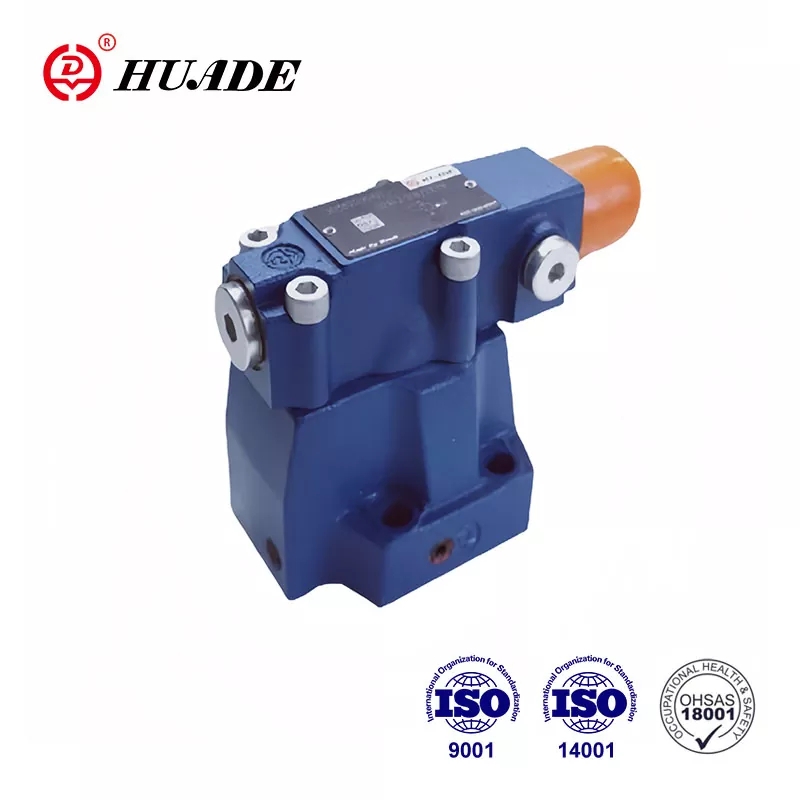

Ano ang isang balbula ng pagkakasunud -sunod ng presyon? (Ang simpleng sagot)
Ang isang balbula ng pagkakasunud -sunod ng presyon ay tulad ng aSmart traffic light para sa mga hydraulic system. Tulad ng pagkontrol ng ilaw ng trapiko kapag maaaring pumunta ang mga kotse, kumokontrol ang balbula na ito kapag ang iba't ibang mga bahagi ng isang makina ay maaaring magsimulang magtrabaho.
Narito ang pangunahing ideya:Nanatili itong sarado (pulang ilaw) hanggang sa bumubuo ang presyon hanggang sa isang tiyak na antas, pagkatapos ay magbubukas (berdeng ilaw) upang hayaang daloy ng hydraulic fluid sa susunod na sangkap. Lumilikha ito ng awtomatikong pagkakasunud -sunod nang walang anumang mga computer o mga kontrol sa elektrikal na kinakailangan.
Mabilis na Halimbawa:
Mag -isip tungkol sa paggawa ng isang peanut butter sandwich:
Hakbang 1:Maghanda ng tinapay (pangunahing aksyon)
Maghintay:Siguraduhin na ang tinapay ay maayos na nakaposisyon
Hakbang 2:Magdagdag ng peanut butter (pangalawang aksyon)
Ang isang balbula ng pagkakasunud -sunod ng presyon ay ginagawa ang parehong bagay para sa mga makina - tinitiyak nitong ganap na natapos ang Hakbang 1 bago magsimula ang Hakbang 2.
Bakit ang iyong mga makina ay nangangailangan ng mga balbula ng pagkakasunud -sunod ng presyon
Nagtataka kung bakit hindi natin hayaang mangyari ang lahat nang sabay -sabay? Narito kung bakit ang mga tamang bagay na pagkakasunud -sunod:
Kung walang control control, magkakaroon ka ng kaguluhan. Isipin kung sinubukan ng paghahatid ng iyong sasakyan na mag -shift ng mga gears habang nagsisimula pa rin ang makina, o kung ang isang 3D printer ay nagsimulang mag -print bago pinainit ang kama. Iyon mismo ang nangyayari sa mga hydraulic system nang walang tamang pagkakasunud -sunod.
Ang kaso ng negosyo (kung bakit mahal sila ng mga inhinyero):
Kinakailangan ang Zero Electricity- Gumagana sa mga paputok na kapaligiran kung saan nabigo ang mga electronics
Pagiging maaasahan ng bulletproof- Mas kaunting mga bahagi ay nangangahulugang mas kaunting mga pagkabigo (karaniwang lifespan: 10+ taon)
Pagtitipid sa gastos- Maaaring palitan ang $ 5,000 mga sistema ng PLC na may $ 200 na balbula
Pagiging simple ng pagpapanatili- Karamihan sa mga technician ay maaaring serbisyo sa kanila ng mga pangunahing tool
Tunay na Tanong:Mas gugustuhin mo bang magtiwala sa isang programa sa computer o isang simpleng mekanikal na aparato sa isang marumi, mataas na presyon ng kapaligiran? Karamihan sa mga nakaranasang inhinyero ay pumili ng mekanikal sa bawat oras.
Paano gumagana ang isang balbula ng pagkakasunud -sunod ng presyon?
Ang prinsipyo ng pagtatrabaho ay talagang simple:
Ang pangunahing proseso:
Nagsisimula ang pangunahing pagkilos- Ang unang silindro o motor ay nagsisimula sa pagtatrabaho
Bumubuo ang presyon- Kapag kumpleto ang unang aksyon, ang likido ay tumitigil sa paglipat at pagtaas ng presyon
Bubukas ang balbula- Kapag naabot ang presyon sa set point (tulad ng 400 psi), bubukas ang sunud -sunod na balbula
Nagsisimula ang pangalawang aksyon- Ang likido ay dumadaloy sa pangalawang silindro o motor
Isipin ito tulad ng isang dam sa isang ilog. Ang dam (Sequence Valve) ay humahawak sa tubig hanggang sa antas ng tubig (presyon) ay sapat na mataas. Pagkatapos ay binubuksan nito ang mga pintuan upang hayaan ang daloy ng tubig sa ibaba ng agos.
Mga pangunahing bahagi (ano ang nasa loob):
Katawan ng balbula- Ang pangunahing pabahay (tulad ng isang bahay)
Tagsibol- Itinatakda ang "trigger pressure" (tulad ng isang lock ng pinto)
Pagsasaayos ng tornilyo- Ang iyong Pressure Dial (tulad ng isang termostat)
Panlabas na port ng kanal- Pinapanatili ang tumpak na pagbabasa (tulad ng isang butas ng kaluwagan ng presyon)
Para sa tip:Mahalaga ang panlabas na kanal - kung wala ito, maaaring lokohin ng backpressure ang balbula sa pagbubukas sa maling oras. Laging tukuyin ang panlabas na kanal sa disenyo ng iyong system.
Mga Uri ng Hydraulic Sequence Valve: Alin ang kailangan mo?
Naguguluhan tungkol sa aling uri ang pipiliin? Narito ang breakdown na makakapagtipid sa iyo mula sa magastos na mga pagkakamali:
1. Direct-acting hydraulic sequence valves
Isipin ito bilang:Isang simpleng pinto na puno ng tagsibol
Oras ng pagtugon:Mabilis ang kidlat (2-10 millisecond)
Saklaw ng presyon:Hanggang sa 5,000 psi karaniwang
Gastos:Budget-friendly ($ 50- $ 300)
Pinakamahusay para sa:Maliit na kagamitan sa mobile, mga application ng mabilis na siklo
Downside:Maaaring maging "jumpy" sa mataas na panggigipit
2. Pilot na pinatatakbo ng mga balbula ng pagkakasunud-sunod ng presyon
Isipin ito bilang:Isang sopistikadong sistema ng dalawang yugto
Oras ng pagtugon:Mas mabagal ngunit matatag (≈100 millisecond)
Saklaw ng presyon:Hanggang sa 10,000+ psi
Gastos:Mas mataas na pamumuhunan ($ 200- $ 1,500)
Pinakamahusay para sa:Malaking pang -industriya na pagpindot, paggawa ng katumpakan
Kalamangan:Ang katatagan ng rock-solid sa ilalim ng iba't ibang mga kondisyon
Alin ang dapat mong piliin?Kung kailangan mo ng bilis at pagiging simple, pumunta sa direktang kumikilos. Kung kailangan mo ng katumpakan at hawakan ang mataas na daloy, ang pinatatakbo ng pilot ay ang iyong sagot.
Mga Application ng Sequence Valve Application: Kung saan makikita mo silang gumagana
Nagtataka kung saan gumagana ang mga balbula na ito? Nasa lahat sila - marahil ay nakatagpo ka ng mga ito araw -araw nang hindi alam ito.
Kagamitan sa Paggawa at Pang -industriya
CNC machining center:Clamp workpiece → simulan ang pagputol → mga tool sa pag -retra
Paghuhubog ng iniksyon:Isara ang Mold → I -iniksyon ang plastik → bahagi ng eject
Hydraulic Presses:Posisyon Material → Mag -apply ng Pressure → Paglabas at Eject
Mga aplikasyon ng mobile na makinarya
Mga trak ng basura:Lift Container → Tip at Dump → Bumalik sa Posisyon
Kagamitan sa Konstruksyon:Deploy Outrigger → Pag -load ng Pag -load → Retract Boom
Makinarya ng agrikultura:Itaas ang pagpapatupad → makisali sa PTO → Start Operation
Mga dalubhasang sistema
Kontrol ng Teleskopiko Cylinder:Palawakin ang mga seksyon sa tamang pagkakasunud -sunod para sa maayos na operasyon
Multi-stage hydraulic system:Coordinate ang maraming mga actuators na walang mga kontrol sa elektronik
Ang pattern?Anumang oras na nakikita mo ang mga kagamitan sa haydroliko na gumagawa ng mga bagay sa perpektong pagkakasunud -sunod, malamang na isang pagkakasunud -sunod na balbula na nag -orkestra sa palabas.
Paano naiiba ang isang balbula ng pagkakasunud -sunod ng presyon sa iba pang mga balbula?
Madaling malito ang mga valve ng pagkakasunud -sunod ng presyon sa iba pang mga katulad na mga balbula. Narito kung paano sasabihin sa kanila ang hiwalay:
Sequence Valve kumpara sa Relief Valve
| Tampok | Sequence Valve | Relief Valve |
|---|---|---|
| Layunin | Kinokontrol ang pagkakasunud -sunod ng mga operasyon | Pinoprotektahan ang system mula sa mataas na presyon |
| Default na estado | Sarado | Sarado |
| Kapag nagbukas ito | Sa set pressure upang simulan ang susunod na pagkilos | Lamang kapag ang presyon ay nakakakuha ng masyadong mataas |
| Kung saan pupunta ang likido | Sa susunod na actuator | Bumalik sa Tank |
Sequence valve kumpara sa pagbabawas ng balbula
| Tampok | Sequence Valve | Pagbabawas ng balbula |
|---|---|---|
| Default na estado | Karaniwang sarado | Karaniwang bukas |
| Ano ang sinusubaybayan nito | Presyon ng Inlet | Presyon ng outlet |
| Layunin | Simulan ang susunod na operasyon | Limitahan ang presyon ng agos |
Hydraulic Sequence Valve Selection Guide: Kunin ito ng tama sa unang pagkakataon
Pagod sa paghula kung aling balbula ang gagana? Narito ang iyong hakbang-hakbang na proseso ng pagpili:
Hakbang 1: Alamin ang iyong mga kinakailangan sa system
Pinakamataas na presyon ng system:Ang balbula ay dapat hawakan ang 25% sa itaas ng iyong pinakamataas na presyon
Secondary Circuit Flow Rate:Kalkulahin ang GPM Kinakailangan (ang balbula ay dapat hawakan ang 20% higit pa)
Kinakailangan na katumpakan:± 50 psi para sa pangkalahatang paggamit, ± 10 psi para sa katumpakan na trabaho
Mga Pangangailangan sa Oras ng Tugon:Mabilis (<50ms) o matatag (> 100ms)
Hakbang 2: Suriin ang Reality Reality
Itanong sa iyong sarili ang mga katanungang ito:
Ano ang saklaw ng temperatura? (Mga karaniwang seal na gumagana -10 ° F hanggang +200 ° F)
Gaano marumi ang kapaligiran? (Isaalang -alang ang paglaban sa kontaminasyon)
Ano ang uri ng hydraulic fluid? (Petroleum, Synthetic, Bio-based?)
Anumang mga alalahanin sa pagsabog? (Maaaring mangailangan ng mga espesyal na sertipikasyon)
Hakbang 3: Kalkulahin ang iyong balbula sizing
Simpleng pormula para sa kapasidad ng daloy:
Kinakailangan na CV = Rate ng Daloy (GPM) ÷ √ (pagbagsak ng presyon sa buong balbula)
Halimbawa:20 gpm pangalawang daloy na may 100 psi magagamit na presyon ng drop pangangailangan cv = 20 ÷ √100 = 2.0
Para sa tip:Laging sukat ang iyong balbula 20-30% na mas malaki kaysa sa kinakalkula upang maiwasan ang pagpapatakbo sa maximum na kapasidad.
Mga Tip sa Pag -install ng Sequence Valve ng Pressure: Iwasan ang mga magastos na pagkakamali
Handa nang mag -install ngunit nag -aalala tungkol sa pagkakamali? Sundin ang mga patnubay na nasubok sa patlang na ito:
Mga Kritikal na Mga Parameter ng Pag -setup
Itakda ang pagkalkula ng presyon:Pangunahing pag-load + 50-100 PSI safety margin
Koordinasyon ng balbula ng relief:Itakda ang balbula ng relief 150-200 psi sa itaas ng balbula ng pagkakasunud-sunod
Panlabas na koneksyon sa kanal:Laging kumonekta sa tangke (Huwag kailanman i -plug ang port na ito!)
Pag -mount Orientasyon:Sundin ang mga specs ng tagagawa (karaniwang anumang posisyon ok)
Ang pagkakasunud -sunod ng pag -install na gumagana
Pre-Installation Check:Patunayan ang lahat ng mga port at koneksyon
Mount Valve:Gumamit ng wastong mga specs ng metalikang kuwintas (karaniwang 15-25 ft-lbs para sa mga fittings)
Itakda ang paunang presyon:Simulan ang mababa, ayusin paitaas sa panahon ng pagsubok
Cycle ng Pagsubok:Patakbuhin ang maraming kumpletong mga siklo bago ang pangwakas na pagsasaayos
Fine-Tune:Ayusin ang set pressure para sa pinakamainam na pagganap
Karaniwang pagkakamali sa rookie:Ang pagtatakda ng presyon ay masyadong mataas sa una. Laging simulan ang mababa at magtrabaho - mas madaling madagdagan ang presyon kaysa ayusin ang mga nasira na kagamitan.
Sequence Valve Pag -troubleshoot: Mabilis na ayusin ang mga problema
Hindi pagkakasunud -sunod ng system nang maayos? Narito ang iyong diagnostic roadmap:
Suliranin #1: Ang pangalawang pagkilos ay hindi magsisimula
Mga Sintomas:Ang pangunahing silindro ay nakumpleto ang stroke, ngunit ang pangalawang hindi kailanman aktibo
Mabilis na diagnosis:Suriin ang gauge ng presyon ng system sa panahon ng pagkumpleto ng pangunahing stroke
Mga Solusyon (sa pagkakasunud -sunod ng posibilidad):
Mas mababang pagkakasunud -sunod na balbula set pressure
Malinaw na naka -block na linya ng kanal
Palitan ang mahina o sirang tagsibol
I -verify ang balbula ng kaluwagan ay hindi masyadong nagbubukas
Suliranin #2: Premature pangalawang pag -activate
Mga Sintomas:Ang parehong mga aksyon ay sumusubok na mangyari nang sabay -sabay
Mga sanhi ng ugat:Itakda ang presyon na masyadong mababa o hindi inaasahang mga spike ng presyon
Ayusin ang diskarte:Dagdagan ang itinakdang presyon ng 25 mga pagdaragdag ng PSI hanggang sa nakamit ang tamang pagkakasunud -sunod
Suliranin #3: Mali o maingay na operasyon
Ano ang maririnig/nakikita mo:Pag -uusap, panginginig ng boses, hindi pantay na pagbibisikleta
Karaniwang mga suspek:Kontaminadong likido, hangin sa system, isinusuot ang mga panloob na sangkap
Plano ng Aksyon:
Suriin ang kalinisan ng likido (dapat maging ISO 18/16/13 o mas mahusay)
Dumudugo na hangin mula sa lahat ng mataas na puntos
Kung ang mga problema ay nagpapatuloy, muling itayo o palitan ang balbula
Tip sa Emergency Diagnostic:Kung nawawalan ka ng oras ng produksyon, pansamantalang i -bypass ang pagkakasunud -sunod ng balbula at manu -manong gumana habang nag -uutos ng mga bahagi.
Pressure Sequence Valve Maintenance: I -maximize ang iyong pamumuhunan
Nais mo bang maiwasan ang hindi inaasahang downtime? Ang mga diskarte sa pagpapanatili na ito ay panatilihin ang iyong mga balbula na tumatakbo sa loob ng mga dekada:
Ang 90-araw na gawain sa inspeksyon
Visual Check:Maghanap ng mga panlabas na pagtagas, kaagnasan, maluwag na mga kabit
Pag -verify ng Pressure:Kumpirmahin ang set pressure ay hindi naaanod (± 25 psi tolerance)
Pagtatasa ng likido:Suriin ang mga antas ng kontaminasyon at kondisyon ng likido
Pagbibilang ng siklo:Subaybayan ang mga operasyon para sa pag -iskedyul ng pagpapanatili ng pagpapanatili
Taunang mga gawain sa pagpapanatili
Kumpletuhin ang Flush ng System:Palitan ang mga filter at hydraulic fluid
Pag -calibrate ng balbula:I -reset ang mga panggigipit sa mga orihinal na pagtutukoy
Inspeksyon ng selyo:Suriin para sa pagsusuot bago sila mabigo sa sakuna
Pagsubok sa Pagganap:Patunayan ang mga oras ng pagtugon at kawastuhan ng presyon
Reality Budget sa Pagpapanatili:Ang paggastos ng $ 200/taon sa pagpigil sa pagpigil ay karaniwang nakakatipid ng $ 2,000+ sa pag -aayos ng emergency at nawala ang produksyon.
Tip sa pagpapanatili ng Smart:Panatilihin ang isang ekstrang balbula na na -configure at handa na. Kapag lumitaw ang mga problema, magpalit ng mga balbula at muling itayo ang nabigo na yunit ng offline - minimal na downtime, maximum na produktibo.
Sequence Valve Technology Trends: Ano ang Susunod
Nagtataka kung ang mga pagkakasunud -sunod na mga balbula ay magiging lipas na? Narito kung ano ang alam ng mga tagaloob ng industriya:
Pagsasama ng Smart Sequence Valve
IoT sensor:Subaybayan ang mga siklo, temperatura, at pag -drift ng presyon
Mahuhulaan na analytics:Hinuhulaan ng AI ang mga pagkabigo 30-60 araw nang maaga
Remote Diagnostics:Suriin ang kalusugan ng balbula mula sa iyong telepono
Katotohanan ng gastos:Ang mga Smart Valves ay nagkakahalaga ng 2-3x higit pa ngunit maaaring mabawasan ang mga gastos sa pagpapanatili ng 40%
Mga advanced na materyales at disenyo
Teknolohiya ng Nano-coating:Nagpapalawak ng buhay ng selyo ng 300-500%
Mga Composite Valve Body:Mas magaan na timbang, mas mahusay na paglaban sa kaagnasan
Mga Internal na Mababang-Friction:Binabawasan ang pagkalugi ng enerhiya sa pamamagitan ng 15-25%
Ang electronic kumpara sa mekanikal na debate
Mga kalamangan sa electronic control:Walang hanggan na ma-program, tumpak, mayaman ang data
Mga kalamangan sa mekanikal na balbula:Walang kinakailangang programming, gumagana nang walang kapangyarihan, mas simpleng pag -aayos
Reality sa industriya:Kahit na ang electronics advance, ang mga mekanikal na pagkakasunod -sunod na mga balbula ay nagpapanatili ng malakas na pagbabahagi ng merkado sa:
Mga application na sensitibo sa gastos
Mapanganib na mga kapaligiran
Remote na lokasyon nang walang maaasahang kapangyarihan
Ang mga simpleng sistema kung saan ang mga electronics ay nagdaragdag ng hindi kinakailangang pagiging kumplikado
Bottom line:Ang mga balbula ng pagkakasunud -sunod ng presyon ay hindi pupunta kahit saan - umuusbong ang mga ito upang maging mas matalinong habang nananatiling maaasahan ng mekanikal.
Ang iyong susunod na mga hakbang: Ang paglalagay ng kaalamang ito upang gumana
Handa nang tukuyin, i -install, o mag -troubleshoot ng isang balbula ng pagkakasunud -sunod ng presyon? Narito ang iyong plano sa pagkilos:
Para sa mga taga -disenyo ng system:
Kalkulahin ang iyong mga kinakailanganGamit ang mga pormula ng sizing na ibinigay
Piliin ang Uri ng ValveBatay sa bilis kumpara sa mga pangangailangan ng katumpakan
Tukuyin ang panlabas na kanal- Huwag hayaang mura ang mga kontratista
Magplano para sa pag -access sa pagsasaayos- Ang mga technician ay magpapasalamat sa iyo mamaya
Para sa mga koponan sa pagpapanatili:
Simulan ang 90-araw na pag-iinspeksyon na gawainKaagad
Stock karaniwang mga ekstrang bahagi(bukal, seal, pagsasaayos ng mga tornilyo)
Dokumento ng kasalukuyang mga presyon ng setBago sila lumubog
Mga operator ng trenupang makilala ang mga palatandaan ng maagang babala
Para sa mga troubleshooter:
Laging suriin muna ang mga pangunahing kaalaman- Presyon, antas ng likido, kondisyon ng filter
Panatilihing madaling gamitin ang isang gauge gaugePara sa mabilis na mga diagnostic
Alalahanin ang panlabas na panuntunan ng kanal- Inaayos nito ang 60% ng mga problema sa balbula ng pagkakasunud -sunod
Mga katanungan tungkol sa iyong tukoy na aplikasyon?Karamihan sa mga tagagawa ng balbula ay nag -aalok ng libreng suporta sa engineering ng aplikasyon - samantalahin ang kanilang kadalubhasaan.
Pangwakas na pag -iisip:Ang pinakamahusay na balbula ng pagkakasunud -sunod ay ang isa na napili nang maayos, tama na naka -install, at regular na pinapanatili. Master ang mga batayang ito, at hindi ka na muling magkakaroon ng mahiwagang mga problema sa pagkakasunud -sunod.
