Kapag nagtatrabaho ka sa mabibigat na pang -industriya na makinarya, ang pag -unawa kung paano ang lakas ng likido ay gumagalaw sa pamamagitan ng iyong system ay mahalaga. Sa gitna ng maraming mga high-flow hydraulic system ay nakaupo ang isang kritikal na sangkap na tinatawag na Directional Control Valve, partikular ang serye ng WH mula sa Bosch Rexroth. Ang mga balbula na ito ay maaaring hindi mukhang kahanga -hanga sa unang sulyap, ngunit gumagawa sila ng ilang malubhang mabibigat na pag -aangat sa mga pabrika at mga setting ng pang -industriya sa buong mundo.
Ano ang ginagawang mahalaga sa mga valves ng control control
Mag -isip ng isang direksyon na control valve bilang isang trapiko ng trapiko para sa haydroliko na likido. Ang pangunahing trabaho nito ay upang magpasya kung saan pupunta ang likido, na direktang kinokontrol kung paano gumagalaw ang iyong makinarya. Nagsisimula ka man, huminto, nagpapabilis, o nagbabago ng direksyon ng isang haydroliko na silindro, ang balbula ng control ng direksyon ay nagaganap ito.
Ang uri ng WH ay partikular na tumutukoy sa mga balbula na pinatatakbo ng direksyon ng mga balbula na gumagamit ng hydraulic pressure upang makontrol ang pangunahing daloy. Mahalaga ito kaysa sa iniisip mo. Kapag nakikipag-usap ka sa mataas na rate ng daloy at malaking dami ng likido, ang isang simpleng direktang pinatatakbo na balbula ay walang sapat na kalamnan upang magawa ang trabaho. Ang mga puwersa na kumikilos sa isang malaking spool ng balbula ay napakalaking, at doon kinakailangan ang operasyon ng pilot.
Dinisenyo ng Bosch Rexroth ang kanilang serye ng WH upang hawakan nang eksakto ang mga hinihiling na sitwasyon. Ang mga balbula na ito ay maaaring pamahalaan ang mga presyur hanggang sa 350 bar at mga rate ng daloy na umaabot sa 1100 litro bawat minuto. Upang mailagay iyon sa pananaw, pinag -uusapan natin ang tungkol sa paglipat ng sapat na haydroliko na likido upang mabigyan ng kapangyarihan ang napakalaking pang -industriya na pagpindot, mabibigat na kagamitan sa paghuhulma, at mga malalaking sistema ng paghawak ng materyal.
Paano gumagana ang mga serye ng control valves ng serye
Ang kagandahan ng balbula ng control ng WH ay namamalagi sa disenyo ng dalawang yugto nito. Sa halip na subukang ilipat ang isang malaki, mabibigat na spool nang direkta, ang system ay gumagamit ng isang maliit na balbula ng pilot upang makontrol ang isang mas malaking pangunahing balbula. Ito ay pagpapalakas ng kuryente sa pagkilos.
Narito kung paano ito gumagana sa pagsasanay. Ang yugto ng pilot ay gumagamit ng isang maliit na halaga ng hydraulic pressure upang ilipat ang isang maliit na balbula spool. Lumilikha ito ng isang pagkakaiba sa presyon na kumikilos sa mga dulo ng mas malaking pangunahing spool. Ang pagkakaiba ng presyon na iyon ay bumubuo ng sapat na puwersa upang malampasan ang mga puwersa ng likido at alitan, na nagpapahintulot sa pangunahing spool na ilipat ang posisyon at i -redirect ang buong daloy ng system.
Sinasabi sa iyo ng pagtatalaga ng WH na ito ay puro hydraulic pilot control. Ang lahat ng mga signal ng control ay nagmula sa mga mapagkukunan ng hydraulic pressure, hindi mga de -koryenteng solenoids. Ginagawa nitong mahalaga ang mga balbula ng WH sa mga kapaligiran kung saan ang mga elektrikal na sistema ay maaaring may problema, tulad ng mga aplikasyon sa ilalim ng dagat, matinding temperatura, o mga paputok na atmospheres.
Sa loob ng katawan ng balbula, makakahanap ka ng isang precision-machined bore kung saan ang matigas na bakal na spool slide pabalik-balik. Maingat na dinisenyo ng spool ang mga lupain at grooves na may linya sa mga port sa katawan ng balbula. Habang gumagalaw ang spool, binubuksan nito at isinasara ang mga landas ng daloy na ito, na nagdidirekta ng likido sa iba't ibang mga actuators o bumalik sa tangke.
Iba't ibang mga pagsasaayos para sa iba't ibang mga pangangailangan
Ang mga valve ng control control ay dumating sa iba't ibang mga pagsasaayos, at ang pag -unawa sa terminolohiya ay tumutulong kapag pumipili ng tamang balbula. Ang mga numero na nakikita mo sa mga paglalarawan ng balbula ay tumutukoy sa bilang ng mga port at posisyon.
Ang isang apat na paraan, tatlong-posisyon na balbula (nakasulat bilang 4/3) ay may apat na koneksyon sa likido at tatlong natatanging mga posisyon sa pagpapatakbo. Ang apat na port ay karaniwang kasama ang pump supply, tank return, at dalawang mga port ng trabaho na kumonekta sa iyong actuator. Ang tatlong posisyon ay karaniwang nagsasama ng dalawang aktibong posisyon para sa paglipat ng iyong silindro o motor sa alinmang direksyon, kasama ang isang posisyon sa sentro.
Mahalaga ang posisyon sa sentro na iyon kaysa sa napagtanto ng maraming tao. Sa isang saradong pagsasaayos ng sentro, ang lahat ng daloy ay huminto kapag ang balbula ay bumalik sa gitna. Gumagana ito nang maayos sa mga nakapirming pump ng pag -aalis at kapag kailangan mo ng tumpak na paghawak sa posisyon. Pinapayagan ng isang bukas na sentro ang daloy ng bomba na bumalik sa tangke sa neutral na posisyon, binabawasan ang henerasyon ng init ngunit potensyal na pinapayagan ang iyong actuator na mag -drift sa ilalim ng pag -load. Nag -aalok ang mga pagsasaayos ng tandem center ng isang gitnang lupa, pag -alis ng bomba habang hinaharangan ang mga port ng actuator.
Nag -aalok ang serye ng WH ng lahat ng mga kondisyon sa sentro at marami pa. Maaari kang mag -order ng mga balbula na may pagsentro sa tagsibol, kung saan itinutulak ng mga bukal ang spool pabalik sa neutral, o pagsentro sa presyon, kung saan pinapanatili ng hydraulic pressure ang spool na nakasentro. Ang ilang mga aplikasyon ay nangangailangan ng mga pagsasaayos ng spring offset o mga detra ng haydroliko na humahawak ng spool sa anumang posisyon na huling iniutos nito.
Teknikal na mga pagtutukoy na mahalaga
Kapag inihahambing mo ang mga valve ng control ng direksyon, ang ilang mga pagtutukoy ay nagsasabi sa iyo kung ano ang maaaring gawin ng balbula sa iyong system. Sakop ng serye ng WH ang mga nominal na laki mula sa NG10 hanggang NG32. Ang laki ng nominal na iyon ay direktang nauugnay sa kung magkano ang daloy ng balbula na maaaring hawakan.
Ang isang balbula ng NG10 ay maaaring hawakan ang 200 hanggang 300 litro bawat minuto, na nababagay sa medium-sized na makinarya. Hakbang hanggang sa NG32, at tinitingnan mo ang 1100 litro bawat minuto na maximum na kapasidad ng daloy. Ang mas malaking sukat na ito ay kung ano ang nais mong tukuyin para sa pinakamalaking pang-industriya na pagpindot o high-speed na kagamitan sa paggawa.
Ang 350 bar maximum na rating ng presyon ng pagtatrabaho ay naglalagay ng mga balbula ng WH sa kategorya ng mataas na pagganap. Maraming mga sistemang pang -industriya ang nagpapatakbo sa 200 hanggang 250 bar, kaya ang pagkakaroon ng labis na kapasidad ng presyon ay nagbibigay ng isang margin sa kaligtasan at pinapayagan ang balbula na magtrabaho sa pinaka -hinihingi na mga circuit.
Ang lahat ng mga valve ng control ng WH na naka -mount ayon sa mga pamantayan ng ISO 4401. Ang pang -internasyonal na pamantayang ito ay tumutukoy nang eksakto kung saan matatagpuan ang mga port at kung paano makinang ang mga mounting ibabaw. Bakit mahalaga ito? Dahil nangangahulugan ito na maaari mong potensyal na magpalit ng isang balbula ng Bosch Rexroth para sa isang katumbas na Parker o Eaton nang hindi binabago ang iyong sari -sari o pagtutubero. Ang standardisasyon na ito ay nakakatipid ng napakalaking halaga ng oras at pera sa disenyo at pagpapanatili ng system.
Ang mga balbula ay gumagana sa langis ng mineral o pospeyt ester hydraulic fluid sa kabuuan ng isang saklaw ng temperatura mula sa negatibong 30 hanggang sa positibong 80 degree Celsius. Ang malawak na window ng operating ay sumasaklaw sa karamihan sa mga pang -industriya na kapaligiran nang hindi nangangailangan ng espesyal na kabayaran sa temperatura.
Mga Application ng Real-World Kung saan ang mga balbula ng WH
Maglakad sa anumang mabibigat na pasilidad sa pagmamanupaktura at malamang na makahanap ka ng mga serye ng control valves ng serye sa trabaho. Ginagamit ng mga mill mills ang mga ito upang makontrol ang napakalaking mga pagpindot sa bumubuo. Ang mga halaman ng paghuhulma ng iniksyon ay umaasa sa kanila para sa mga high-force clamping system na may hawak na mga hulma na sarado sa ilalim ng matinding presyon.
Ang mga malalaking tool sa makina ay nagpapakita ng isa pang karaniwang application. Kapag ang isang CNC machining center ay kailangang mabilis na mag -posisyon ng isang mabibigat na talahanayan o salansan ang isang workpiece, ang isang wh directional control valve ay nagbibigay ng mapagpasyang, malakas na pagkilos ng paglipat na kinakailangan. Ang kakayahan ng balbula na hawakan ang mataas na mga rate ng daloy ay nangangahulugang mabilis na nangyayari ang mga paggalaw na ito, pagbabawas ng oras ng pag -ikot at pagtaas ng produktibo.
Ang mga kagamitan sa paghawak ng materyal tulad ng mga hydraulic elevator at pag -aangat ng mga platform ay nakikinabang din sa teknolohiya ng WH. Ang mga application na ito ay humihiling ng pagiging maaasahan sa itaas ng halos lahat, at ang simple, matatag na disenyo ng isang balbula na pinatatakbo ng direksyon ng pilot ay naghahatid ng eksaktong iyon.
Ano ang ginagawang angkop sa mga balbula ng WH para sa mga application na ito ay ang kanilang pagpapaubaya para sa hindi gaanong perpektong mga kondisyon sa pagpapatakbo. Ang mga sistemang pang-industriya na haydroliko ay madalas na hindi mapanatili ang mga ultra-malinis na mga kondisyon ng likido na kinakailangan ng mas sopistikadong proporsyonal na mga balbula. Ang mga balbula ng WH ay gumagana nang maaasahan sa kalinisan ng hydraulic fluid sa paligid ng ISO 4406 20/18/15, samantalang ang proporsyonal na mga balbula ay maaaring mangailangan ng 19/16/13 o mas mahusay. Ang pagkakaiba sa mga kinakailangan sa pagsasala ay isinasalin nang direkta sa mas mababang mga gastos sa operating at mas mahabang agwat ng serbisyo.
Paghahambing ng mga balbula ng WH sa kumpetisyon
Ang pang -industriya na Directional Control Valve Market ay nagsasama ng ilang mga pangunahing manlalaro na lampas sa Bosch Rexroth. Nag-aalok ang Eaton's Vickers Division ng serye ng DG3V-10 para sa operasyon ng hydraulic pilot at DG5V-10 para sa operasyon ng solenoid pilot. Ang mga ito ay direktang nakikipagkumpitensya sa mga balbula ng WH at WEH, na nag -aalok ng mga katulad na kapasidad ng daloy at mga rating ng presyon.
Ang Parker Hannifin ay gumagawa ng malalaking mga balbula na pinatatakbo ng pilot sa kanilang serye ng D81VW at mas malawak na lineup ng D-Series. Tulad ng iba, ang mga balbula na ito ay umaayon sa mga pamantayan sa pag -mount ng ISO 4401 at naghahatid ng maihahambing na pagganap.
Ang kagiliw-giliw na bagay tungkol sa mapagkumpitensyang tanawin na ito ay kung paano katulad ang mga top-end na mga pagtutukoy. Ang lahat ng tatlong pangunahing tagagawa ay nag -aalok ng mga balbula na na -rate para sa 350 bar pressure at 1100 litro bawat minuto na daloy. Sinusunod nilang lahat ang parehong mga pamantayan sa pag -mount. Ang tagpo na ito ay sumasalamin sa mga kahilingan sa merkado para sa pagpapalitan at lumikha ng isang sitwasyon kung saan ang kumpetisyon ay nangyayari nang higit sa pangalawang mga kadahilanan tulad ng oras ng paghahatid, suporta sa teknikal, at mga tiyak na pagpipilian sa pagsasaayos sa halip na mga purong limitasyon sa pagganap.

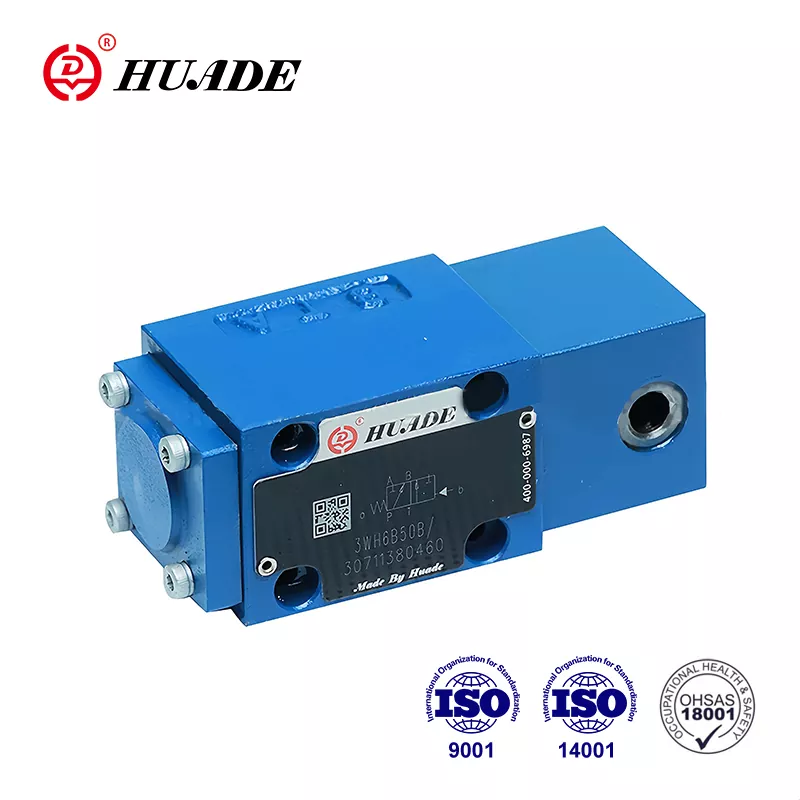

Ang mga tagagawa ng Asyano ay pumasok din sa merkado na may mga katugmang balbula ng ISO 4401. Nag-aalok ang mga kumpanya tulad ng Huade at Shanghai Lixin ng mga produktong katugmang WH-katugma sa mga presyo ng mapagkumpitensyang, partikular na nakakaakit sa mga mamimili sa mabilis na industriyalisadong mga rehiyon. Habang ang mga kahaliling ito ay maaaring hindi magdala ng parehong pagkilala sa tatak, sinusunod nila ang parehong pangunahing mga prinsipyo ng disenyo at mga pamantayan sa pag -mount.
Mga pagsasaalang -alang sa pagpapanatili at karaniwang mga isyu
Ang isang makabuluhang bentahe ng mga wh series na direksyon ng control valves ay ang kanilang medyo simpleng profile ng pagpapanatili. Hindi tulad ng sopistikadong proporsyonal na mga balbula sa kanilang masikip na pagpapahintulot at kumplikadong mga sistema ng feedback, ang mga tradisyunal na balbula na pinatatakbo ng pilot ay medyo nagpapatawad.
Ang pinaka -karaniwang mode ng pagkabigo ay ang spool sticking, karaniwang sanhi ng kontaminasyon sa hydraulic fluid. Ang mga maliliit na particle ay maaaring makaipon sa maliit na clearance sa pagitan ng spool at bore, na pumipigil sa makinis na paggalaw. Ang mga regular na pagbabago sa likido at sapat na pagsasala ay pumipigil sa karamihan sa mga isyung ito.
Ang panloob na pagtagas ay bubuo sa paglipas ng panahon habang ang normal na pagsusuot ay nagdaragdag ng clearance sa pagitan ng spool at bore. Nagpapakita ito bilang mas mabagal na bilis ng actuator, nabawasan ang puwersa, at nadagdagan ang henerasyon ng init. Kapag ang panloob na pagtagas ay nagiging labis, ang tanging tunay na pag -aayos ay kapalit ng balbula. Ang gastos ng muling pagtatayo ay karaniwang lumampas sa gastos ng isang bagong balbula para sa karamihan sa mga sukat.
Ang panlabas na pagtagas mula sa mga seal o mga koneksyon na angkop ay karaniwang mas madaling matugunan. Maraming mga seal ang maaaring mapalitan nang walang dalubhasang mga tool. Gayunpaman, kung ang spool mismo ay nasira sa lugar ng sealing, kinakailangan ang kapalit.
Ang presyon ng supply ng pilot ay nararapat sa espesyal na pansin sa mga balbula ng WH. Dahil kinokontrol ng pilot circuit ang pangunahing posisyon ng spool, ang anumang mga problema sa presyon ng pilot ay direktang nakakaapekto sa pag -andar ng balbula. Kung gumagamit ng panloob na supply ng pilot mula sa pangunahing bomba o panlabas na supply ng pilot mula sa isang hiwalay na mapagkukunan, ang presyon na iyon ay dapat manatiling matatag at sapat para sa maaasahang paglilipat.
Ang paunang gastos ng isang kalidad na control valve ng control ay maaaring maging makabuluhan. Ang Mid-Range Bosch Rexroth Assembly ay maaaring tumakbo sa paligid ng 450 dolyar, na may mas malaki o mas kumplikadong mga pagsasaayos na nagkakahalaga ng higit pa. Gayunpaman, ang kabuuang gastos ng pagmamay -ari ay nakasalalay nang labis sa pagiging maaasahan at buhay ng serbisyo. Ang mga balbula ng WH ay kumita ng kanilang panatilihin sa pamamagitan ng mga taon ng maaasahang operasyon na may kaunting pansin.
Ang hinaharap ng teknolohiyang kontrol sa direksyon
Ang industriya ng haydroliko na balbula ay hindi nakatayo pa rin. Dalawang pangunahing mga uso ang reshaping ng tanawin, kahit na wala pang ginawa na mga istilo ng istilo na hindi pa lipas.
Ang proporsyonal na mga valve ng control ng direksyon ay nag-aalok ng patuloy na variable na kontrol ng daloy sa halip na simpleng on-off na paglipat. Sa pamamagitan ng pag -iiba ng signal ng pag -input, maaari mong tumpak na makontrol ang bilis at lakas ng actuator. Nagdadala ito ng mga makabuluhang pakinabang para sa mga aplikasyon na nangangailangan ng maayos na paggalaw o eksaktong pagpoposisyon. Gayunpaman, ang proporsyonal na mga balbula ay humihiling ng mas malinis na haydroliko na likido, nangangailangan ng regular na pag -calibrate, at sa pangkalahatan ay nagkakahalaga ng higit pa upang bumili at mapanatili.
Ang Digital Hydraulics ay kumakatawan sa isang mas pangunahing pagbago sa diskarte. Sa halip na gumamit ng mga analog valves tulad ng serye ng WH o proporsyonal na mga balbula, ang mga digital na hydraulic system ay gumagamit ng mga arrays ng mabilis na paglipat ng mga on-off na mga balbula. Sa pamamagitan ng mabilis na pag-pulsing ng mga balbula na ito, ang system ay maaaring makamit ang tumpak na kontrol na ang mga karibal o lumampas sa proporsyonal na mga balbula habang pinapanatili ang pagiging simple at katatagan ng mga sangkap na on-off.
Nangako ang Digital Hydraulics ng mga pangunahing pagtitipid ng enerhiya sa pamamagitan ng pag -alis ng marami sa mga pagkalugi ng throttling na likas sa mga tradisyunal na sistema. Nagbibigay din ang teknolohiya ng built-in na kalabisan dahil maraming maliliit na balbula ang maaaring magbayad kung ang isa ay nabigo. Ang mga gastos sa produksiyon ay maaaring bumaba nang malaki sa sandaling pagtaas ng dami, dahil ang mga digital na balbula ay mas simple sa paggawa kaysa sa mga proporsyonal na mga balbula ng katumpakan.
Sa kabila ng mga pagsulong na ito, ang mga tradisyunal na wh directional control valves ay nagpapanatili ng mga mahahalagang pakinabang. Nangangailangan sila ng hindi gaanong sopistikadong kontrol ng elektroniko, tiisin ang kontaminasyon na mas mahusay kaysa sa proporsyonal na mga balbula, at pagsamahin nang walang putol sa mga umiiral na mga sistema na itinayo sa paligid ng mga pamantayan ng ISO 4401. Para sa mga application na nangangailangan ng matatag, mataas na daloy ng paglipat nang walang tuluy-tuloy na kontrol, ang mga balbula ng WH ay nananatiling pinaka-epektibong solusyon.
Kinikilala ng Bosch Rexroth ang mga nakikipagkumpitensya na panggigipit na ito at binuo ang kanilang konektadong diskarte sa haydrolika. Ang pamamaraang ito ay nagdaragdag ng mga sensor at digital na mga interface sa tradisyonal na mga sangkap ng haydroliko, na dinadala ang mga ito sa industriya ng 4.0 na mga kapaligiran nang hindi nangangailangan ng kumpletong muling pagdisenyo ng system. Ang isang balbula ng WH na may pinagsamang sensor ng presyon at pagsubaybay sa posisyon ay maaaring magbigay ng mahalagang data para sa mahuhulaan na pagpapanatili habang isinasagawa pa rin ang pangunahing pag -andar ng paglipat nito.
Paggawa ng tamang pagpili ng balbula
Ang pagpili sa pagitan ng isang tradisyunal na balbula ng control ng WH at mas bagong teknolohiya ay nakasalalay sa iyong mga tiyak na kinakailangan sa aplikasyon. Para sa mga bagong sistema na nangangailangan ng tumpak na kontrol ng bilis o kumplikadong mga profile ng paggalaw, ang proporsyonal na mga balbula o digital hydraulics ay may katuturan sa kabila ng kanilang mas mataas na gastos at mga kahilingan sa pagpapanatili.
Para sa mga kapalit na bahagi sa umiiral na mga sistema, ang mga balbula ng WH ay karaniwang kumakatawan sa pinaka -praktikal na pagpipilian. Bumagsak sila sa karaniwang mga pattern ng pag -mount ng ISO 4401, nagtatrabaho sa umiiral na mga pilot circuit, at nagbibigay ng napatunayan na pagiging maaasahan. Ituon ang iyong pagpili ng tagapagtustos sa mga kumpanya na nag -aalok ng mahusay na suporta sa teknikal at ang mga tiyak na pagpipilian sa pagsasaayos na kailangan mo, tulad ng adjustable na mga oras ng paglipat o pagsentro sa presyon.
Kapag ang control control ay mahirap o imposible upang makamit, ang tradisyonal na mga balbula na pinatatakbo ng direksyon na mga valves ay malinaw na higit sa mga alternatibong alternatibo. Ang mga industriya tulad ng pagmimina, kagubatan, at demolisyon ay madalas na nahuhulog sa kategoryang ito. Ang mas malaking panloob na clearance ng WH Valve at mas simpleng disenyo ay magparaya sa mga kondisyon na mabilis na masisira ang mas sopistikadong mga kontrol.
Ang susi ay tumutugma sa teknolohiya ng balbula sa aktwal na mga pangangailangan ng system kaysa sa awtomatikong pagpili ng pinakabagong pagpipilian. Ang mga valve ng control ng serye ng WH ay nanatili sa paggawa ng mga dekada dahil mabisang malutas nila ang mga tunay na problema. Patuloy silang maghahatid ng mga sistemang pang-industriya hangga't umiiral ang mga aplikasyon na ang halaga ng pagiging simple, katatagan, at mataas na daloy ng kapasidad sa patuloy na variable control.
Ang pag -unawa kung paano gumagana ang mga balbula na ito, kung ano ang kanilang ginagawa, at kung saan ang mga kahalili ay maaaring maglingkod ng mas mahusay na makakatulong sa iyo na gumawa ng mga kaalamang desisyon para sa iyong mga tiyak na sistema ng haydroliko. Kung pinapanatili mo ang mga umiiral na kagamitan o pagdidisenyo ng mga bagong pag-install, ang wh directional control valve ay nararapat na isaalang-alang bilang isang napatunayan, maaasahang solusyon para sa mga application ng control ng high-power fluid.
