Kapag kailangan mo ng tumpak na kontrol ng daloy sa mga compact hydraulic system, ang tseke ng balbula ng sandwich plate Z2S 10 ay nag -aalok ng isang maaasahang solusyon. Ang balbula na pinatatakbo ng pilot na ito mula sa Bosch Rexroth ay nagbibigay ng leak-free blocking sa isang disenyo ng pag-save ng sandwich plate. Naghahain ang Z2S 10 ng mas maliit sa medium-sized na hydraulic application kung saan ang pagpapanatili ng posisyon at maiwasan ang reverse flow ay kritikal.
Ang Z2S 10 ay gumagamit ng parehong pangunahing mga prinsipyo ng disenyo bilang mas malaking mga modelo sa serye ng Z2S, ngunit ang laki ng 10 na pagtatalaga nito ay nangangahulugang umaangkop ito sa cetop 05 na mga pattern ng pag -mount kaysa sa mas malaking mga interface ng cetop 07. Ang mas maliit na bakas ng paa na ito ay gumagawa ng tseke ng balbula ng sandwich plate Z2S 10 perpekto para sa mobile na kagamitan, compact na makinarya ng industriya, at mga aplikasyon kung saan ang puwang ay dumating sa isang premium.
Mga tampok ng Core Design
Ang Check Valve Sandwich Plate Z2S 10 ay nagpapatakbo sa pamamagitan ng isang mekanismo ng poppet na naka-load na spring na sinamahan ng kontrol ng pilot. Ang hydraulic fluid ay malayang dumadaloy mula sa port A1 hanggang A2 o B1 hanggang B2 kapag ang presyon ay nagtutulak sa pasulong na direksyon. Ang elemento ng balbula ay itinaas ang upuan nito, na nagpapahintulot sa langis na pumasa nang may kaunting pagtutol. Kapag sinusubukan ng daloy na baligtarin, ang tagsibol at reverse pressure ay pinipilit nang mahigpit ang poppet laban sa upuan nito, na lumilikha ng isang metal-to-metal na selyo na pumipigil sa anumang pagtagas.
Ang nakikilala sa Z2S 10 mula sa mga simpleng balbula ng tseke ay ang kakayahan ng operasyon ng pilot nito. Ang paglalapat ng presyon sa pilot port x o y hydraulically binubuksan ang balbula laban sa direksyon ng pagharang. Pinapayagan ng tampok na ito ang kinokontrol na pagbaba ng mga naglo -load o sinasadyang reverse flow kapag kinakailangan ito ng disenyo ng system. Kung walang presyon ng pilot, ang tseke ng balbula ng sandwich plate Z2S 10 ay nagpapanatili ng pag -block ng pag -andar nito nang walang hanggan nang walang anumang pag -drift o pagtagas.
Ang pagsasaayos ng sandwich plate ng Z2S 10 ay sumusukat ng humigit -kumulang na 162mm ang haba at 57mm ang taas. Ang balbula ay nagdaragdag ng halos 25mm sa iyong kapal ng stack kapag naka -install sa pagitan ng iba pang mga sangkap na haydroliko. Apat na M8 bolts ang nag -secure ng pangunahing mga punto ng pag -mount, habang ang dalawang M5 bolts ay humahawak ng mga koneksyon sa pandiwang pantulong. Ang kabuuang timbang ay tumatakbo tungkol sa 2.8 hanggang 3.2 kilograms depende sa tukoy na variant at mga pagpipilian.
Ang Bosch Rexroth ay gumagawa ng Z2S 10 balbula na katawan mula sa high-grade cast iron o bakal na may paggamot na lumalaban sa kaagnasan. Ang karaniwang bersyon ay gumagamit ng NBR seal na angkop para sa mga mineral na batay sa haydroliko na langis. Kapag ang iyong aplikasyon ay nangangailangan ng mga phosphate ester fluid o iba pang synthetic hydraulics, maaari mong tukuyin ang mga fkm seal sa pamamagitan ng pagdaragdag ng "V" na pagtatalaga sa iyong bahagi.
Mga pagtutukoy sa teknikal
Ang Check Valve Sandwich Plate Z2S 10 ay humahawak ng maximum na presyon ng pagtatrabaho hanggang sa 315 bar, na magkapareho sa mas malaking Z2S 16 na katapat nito. Ang 31.5 megapascal rating na ito ay nangangahulugang ang Z2S 10 ay gumagana nang maaasahan kahit na sa high-pressure hydraulic circuit. Ang maximum na kapasidad ng daloy ay umabot sa 80 litro bawat minuto sa direksyon ng libreng daloy, na nababagay sa karamihan sa mga medium actuators at hydraulic motor.
Ang mga pagpipilian sa pag -crack ng presyon para sa Z2S 10 ay may kasamang 3, 5, 7.5, at 10 mga setting ng bar. Ang presyon ng pag -crack na ito ay tumutukoy kung magkano ang reverse pressure na bumubuo bago ganap na ang mga upuan ng balbula. Ang mas mababang pag -crack ng mga presyur ay nagbibigay ng mas magaan na kontrol na may mas kaunting akumulasyon ng presyon, habang ang mas mataas na mga setting ay magparaya sa higit na presyon sa likod bago hadlangan. Ang iyong pagpili ay nakasalalay kung ang iyong aplikasyon ay nangangailangan ng agarang pag -shutoff o maaaring mapaunlakan ang ilang pagtaas ng presyon sa panahon ng pagsasara.
Ang saklaw ng temperatura ng operating ay sumasaklaw -30 ° C hanggang +80 ° C na may karaniwang mga selyo ng NBR. Ang mga variant ng selyo ng FKM ay nagpapatakbo mula -20 ° C hanggang +80 ° C. Ang mga limitasyon ng temperatura na ito ay sumasaklaw sa karamihan sa mga pang -industriya at mobile na kagamitan sa operating environment. Ang iyong haydroliko na likido ay dapat mapanatili ang lagkit sa pagitan ng 2.8 at 500 square milimetro bawat segundo para sa tamang operasyon ng Z2S 10.
Ang kalinisan ng likido ay makabuluhang nakakaapekto sa tseke ng balbula ng sandwich plate Z2S 10 pagiging maaasahan. Tinukoy ng Bosch Rexroth ang NAS 1638 Class 9 o ISO 4406 20/18/15 bilang minimum na pamantayan sa kalinisan. Ang kontaminadong langis ay nagdadala ng mga particle na maaaring mag -embed sa mga ibabaw ng sealing, na nagiging sanhi ng pagtagas o pagpigil sa wastong pagsasara ng balbula. Ang pag -install ng sapat na pagsasala sa agos ng Z2S 10 ay nagpoprotekta sa iyong pamumuhunan at tinitiyak ang pare -pareho na pagganap.
Ang mga ratios ng lugar ng pilot sa disenyo ng Z2S 10 ay sumusunod sa mga katulad na proporsyon sa iba pang mga valve ng serye ng Z2S. Ang ratio sa pagitan ng lugar ng piloto at lugar ng pagharang ay lumilikha ng mekanikal na kalamangan upang ang medyo mababang presyon ng pilot ay maaaring magbukas ng balbula laban sa mataas na presyon ng system. Ang disenyo na ito ay nangangahulugang hindi mo na kailangan ang hiwalay na mga supply ng pilot ng high-pressure upang gumana nang epektibo ang Z2S 10.
Karaniwang mga aplikasyon
Ang mga mobile na haydroliko na kagamitan ay madalas na isinasama ang tseke ng balbula ng sandwich plate Z2S 10. Ang mga compact excavator, skid steer loader, at makinarya ng agrikultura ay nakikinabang mula sa maliit na sukat ng balbula at maaasahang pag -function ng pag -block. Kapag ang isang balde ng loader ay humahawak ng materyal na overhead, pinipigilan ng Z2S 10 ang cylinder drift kahit na ang mga hydraulic hoses ay nabigo o ang operator ay hindi sinasadyang gumagalaw ng mga control levers sa mga neutral na posisyon.
Ang pang -industriya na kagamitan sa pindutin ay gumagamit ng Z2S 10 upang mapanatili ang posisyon ng RAM sa panahon ng pagbuo ng mga operasyon. Ang mga pagpindot sa metal na stamping, pagpindot ng preno, at mga machine ng paghuhulma ng compression ay nangangailangan ng mga cylinders na may hawak na eksaktong posisyon habang nalalapat ang mga puwersa. Ang zero-leakage na katangian ng tseke ng balbula ng sandwich plate Z2S 10 ay nagsisiguro ng dimensional na kawastuhan sa mga natapos na bahagi sa pamamagitan ng pag-alis ng anumang paggalaw ng silindro sa panahon ng pagpindot ng ikot.
Ang makinarya ng paggawa ng kahoy ay isinasama ang Z2S 10 para sa mga clamp at hold-down circuit. Ang mga router ng CNC, mga bander ng gilid, at mga lagari ng panel ay gumagamit ng mga clamp ng haydroliko upang ma -secure ang mga workpieces sa panahon ng pagputol ng mga operasyon. Ang format ng sandwich plate ay nagbibigay -daan sa mga tagabuo ng makina na lumikha ng mga compact valve manifolds na nagsasama ng maraming mga clamping circuit sa limitadong puwang sa ilalim ng mga talahanayan ng trabaho.
Ang pag -angat ng mga talahanayan at pag -angat ng gunting ay umaasa sa Z2S 10 para sa kaligtasan ng pag -load. Kapag sinusuportahan ng isang platform ng pag -angat ang mga manggagawa o materyales sa nakataas na posisyon, ang tseke ng balbula ng sandwich plate Z2S 10 ay nagbibigay ng kalabisan na kaligtasan sa pamamagitan ng pagharang ng mga port ng silindro nang nakapag -iisa ng pangunahing balbula ng direksyon. Kahit na ang mga control valves ay nabigo o ang mga linya ng haydroliko na pagkalagot, ang Z2S 10 ay pinipigilan ang hindi makontrol na paglusong.
Ang mga machine ng paghubog ng plastik sa mas maliit na saklaw ng tonelada ay gumagamit ng Z2S 10 para sa mga circuit ng clamping ng amag. Ang balbula ay nagpapanatili ng tumpak na puwersa ng clamp sa buong iniksyon at pag -ikot ng paglamig. Ang pag -mount ng sandwich plate ay nagpapasimple ng manifold na disenyo dahil ang mga inhinyero ay maaaring mag -stack ng maraming mga function ng balbula nang patayo kaysa sa pag -aayos ng mga ito sa mas malaking pahalang na mga pattern.
Pagbili at pagpepresyo
Tunay na Bosch Rexroth Check Valve Sandwich Plate Z2S 10 Mga Yunit na karaniwang nagkakahalaga sa pagitan ng 180 at 280 US dolyar sa pamamagitan ng awtorisadong namamahagi. Ang mga opisyal na channel ng Rexroth ay nagbibigay ng kumpletong teknikal na dokumentasyon, saklaw ng warranty, at pag -access sa suporta sa aplikasyon ng engineering. Ang mga oras ng paghahatid ay karaniwang tumatakbo ng isa hanggang dalawang linggo para sa karaniwang mga pagsasaayos na gaganapin sa stock ng namamahagi.
Ang mga dalubhasang hydraulic supplier tulad ng Airline Hydraulics at [buyrexroth.com] (http://buyrexroth.com/) ay nagpapanatili ng imbentaryo partikular para sa merkado ng North American. Ang mga distributor na ito ay madalas na nagpapadala sa loob ng tatlo hanggang pitong araw at maaaring magbigay ng mga deal sa pakete kapag nag -order ka ng maraming mga balbula o kumpletong mga hydraulic system. Ang kanilang pagpepresyo sa pangkalahatan ay nahuhulog sa saklaw ng 170 hanggang 260 dolyar depende sa dami at pagsasaayos.
Maaaring ma -access ng mga mamimili sa Europa ang Z2S 10 sa pamamagitan ng mga lokal na sentro ng serbisyo ng Bosch Rexroth at awtorisadong mga namamahagi sa buong Alemanya, Pransya, Italya, at iba pang mga merkado. Ang pagpepresyo sa mga merkado sa Europa ay tumatakbo ng humigit -kumulang 160 hanggang 250 euro, na may katulad na mga oras ng tingga sa mga mapagkukunan ng North American.
Ang mga alternatibong tagagawa ay gumagawa ng mga katugmang bersyon ng Check Valve Sandwich Plate Z2S 10. Ang tagagawa ng Tsino na Huade Hydraulic ay ginagawang serye ng HD Z2S 10 na nagpapanatili ng parehong cetop 05 na pattern ng pag -mount at mga katulad na pagtutukoy. Ang mga kahaliling ito ay karaniwang nagkakahalaga ng 25 hanggang 35 porsyento na mas mababa kaysa sa mga tunay na produkto ng Rexroth, na may pagpepresyo sa paligid ng 120 hanggang 200 dolyar. Ang tradeoff ay nagsasangkot ng nabawasan na teknikal na dokumentasyon at hindi gaanong komprehensibong suporta sa warranty.
Kapag nag -order ng Z2S 10, i -verify ang kumpletong numero ng bahagi kabilang ang pagtatalaga ng serye, pag -crack ng code ng presyon, at pagtutukoy ng materyal na selyo. Ang isang kumpletong numero ng bahagi ay maaaring magmukhang Z2S10-1-5X para sa isang 3 bar na cracking pressure valve na may NBR seal sa kasalukuyang serye ng 5X. Ang pagdaragdag ng "/v" ay tumutukoy sa mga seal ng FKM, habang ang pag -block ng pagsasaayos (A, B, o AB) ay lilitaw nang mas maaga sa pagkakasunud -sunod ng bahagi.
Mga Alituntunin sa Pag -install
Ang pag -install ng isang tseke ng balbula ng sandwich plate Z2S 10 ay nangangailangan ng maingat na pansin sa pag -mount ng paghahanda sa ibabaw. Ang ibabaw ng pag -aasawa ay dapat makamit ang RA 0.8 maximum na pagkamagaspang at mapanatili ang pagiging flat sa loob ng 0.01mm bawat 100mm ng haba ng ibabaw. Ang mga pagtutukoy na ito ay hindi opsyonal na mga rekomendasyon. Ang magaspang o warped mounting ibabaw ay magiging sanhi ng pagtagas ng O-singsing na nakompromiso ang buong layunin ng paggamit ng isang balbula ng tseke ng zero-leakage.
Ang Z2S 10 ay gumagamit ng mga tiyak na laki ng O-singsing na naiiba sa mas malaking mga modelo ng Z2S. Ang mga pangunahing port A, B, P, at T ay nangangailangan ng O-singsing na sumusukat sa 16mm panlabas na diameter na may 2mm cross-section. Pilot port x at y gumamit ng mas maliit na 8mm sa pamamagitan ng 1.5mm o-singsing. Bago i-install, kumpirmahin na mayroon kang tamang O-Ring kit dahil ang paggamit ng mga maling sukat ay ginagarantiyahan ang pagtagas at mga potensyal na problema sa kontaminasyon.
Ang mga pagtutukoy ng metalikang kuwintas ay mahalaga sa mga pag -install ng sandwich plate. Masikip ang apat na M8 mounting bolts sa 41 Newton-Meters sa isang pattern ng dayagonal cross. Ang dalawang M5 auxiliary bolts ay nangangailangan ng 8.8 Newton-Meter ng metalikang kuwintas. Ang under-torquing ay nagbibigay-daan sa mga pagtagas at potensyal na paglilipat ng balbula, habang ang labis na pag-iikot ay maaaring mag-warp ng aluminyo o cast iron valve body. Laging gumamit ng isang na -calibrated metalikang kuwintas sa halip na epekto ng mga wrenches o pagtantya sa pamamagitan ng pakiramdam.
Posisyon ang tseke ng balbula ng sandwich plate Z2S 10 upang ang paghahanap ng mga dowel pin ay nakahanay nang tumpak sa mga butas sa iyong mounting manifold o subplate. Ang mga dowel pin na ito ay pumipigil sa pag-ilid ng paggalaw na maaaring mag-shear o-singsing sa panahon ng mga siklo ng presyon. Linisin ang lahat ng mga naka -mount na ibabaw nang lubusan bago ang pagpupulong upang alisin ang anumang mga metal chips, dumi, o matandang materyal na selyo na maaaring makompromiso ang pagbubuklod.
Matapos ma -secure ang lahat ng mga bolts, punan ang iyong haydroliko system na may malinis na likido at i -cycle ang mga actuators nang maraming beses bago mag -apply ng buong naglo -load. Ang pamamaraan na break-in na ito ay naglilinis ng nakulong na hangin at napatunayan na ang Z2S 10 ay nagpapatakbo nang tama. Subaybayan para sa anumang panlabas na pagtagas sa paligid ng mga seal ng O-ring sa panahon ng paunang operasyon. Ang mga maliliit na pagtagas na lumilitaw sa unang presyurisasyon ay madalas na nagpapahiwatig ng hindi wastong bolt torque o kontaminasyon sa ibabaw.
Mga pagsasaalang -alang sa pagsasama ng system
Ang tseke ng balbula ng sandwich plate Z2S 10 ay karaniwang naka -install sa pagitan ng isang direksyon na control valve at ang hydraulic actuator na kinokontrol nito. Ang paglalagay na ito ay nagbibigay -daan sa Z2S 10 upang harangan ang mga port ng actuator kapag ang direksyon ng balbula ay gumagalaw sa neutral na posisyon. Ang mga pilot port ay kumokonekta sa mga port ng trabaho ng direksyon ng balbula upang ang anumang sinasadyang daloy sa pamamagitan ng direksyon ng balbula ay magbubukas din ng Z2S 10 sa naaangkop na direksyon.
Kapag isinasama ang Z2S 10 sa mga vertical na aplikasyon ng silindro tulad ng mga talahanayan ng pag -angat o pindutin ang mga RAM, bigyang -pansin ang pagtutubero ng pilot port. Ang presyon ng piloto ay dapat pagtagumpayan ang parehong pag -crack ng presyon ng spring at anumang presyon ng system na sinusubukan na pilitin ang balbula na sarado. Ang hindi sapat na presyon ng pilot ay maiiwasan ang balbula mula sa pagbubukas, maiiwan ang iyong actuator na naka -lock sa posisyon kahit na nag -utos ka ng paggalaw.
Ang mga koneksyon sa port ng tanke ay nangangailangan ng espesyal na pansin sa mga Z2s 10. Ang port ng Y Pilot ay karaniwang kumokonekta sa tangke alinman nang direkta o sa pamamagitan ng tank port ng valve ng direksyon. Ang koneksyon na ito ay dapat maabot ang tunay na presyon ng atmospera para sa balbula na isara nang maaasahan. Ang anumang presyon sa likod sa linya ng tangke ay maaaring maiwasan ang kumpletong pagsasara ng balbula, na nagreresulta sa hindi ginustong pag -drift ng actuator.
Isaalang -alang ang pagbagsak ng presyon sa pamamagitan ng tseke ng balbula ng sandwich plate Z2S 10 kapag nag -sizing ng iyong hydraulic system. Ang isang maayos na paggana ng Z2S 10 ay nagpapakita ng mas mababa sa 3 bar presyon ng pagkawala sa maximum na rate ng daloy sa direksyon ng libreng daloy. Ang pagbagsak ng presyur na ito ay binabawasan ang magagamit na puwersa sa iyong actuator at bumubuo ng init sa iyong haydroliko na langis. Ang pag -oversize ng Z2S 10 para sa iyong mga kinakailangan sa daloy ay nagpapaliit ng pagbagsak ng presyon at nagpapabuti sa kahusayan ng system.
Ang maramihang mga balbula ng Z2S 10 ay maaaring magkasama sa mga pagsasaayos ng sandwich plate upang makontrol ang maraming mga actuators mula sa isang compact manifold. Ang modular na diskarte na ito ay nagpapasimple ng pagtutubero at binabawasan ang bilang ng mga hiwalay na lokasyon ng pag -mount na kailangan. Gayunpaman, ang bawat karagdagang layer ng balbula ay nagdaragdag sa taas ng stack at pinatataas ang bilang ng mga O-ring seal na nangangailangan ng tamang pag-install.
Mga kinakailangan sa pagpapanatili
Ang tseke ng balbula ng sandwich plate Z2S 10 ay nangangailangan ng medyo minimal na pagpapanatili kapag nagpapatakbo sa loob ng mga pagtutukoy ng disenyo. Mag -iskedyul ng mga inspeksyon tuwing anim hanggang labindalawang buwan depende sa iyong cycle ng tungkulin at operating environment. Sa panahon ng mga inspeksyon, suriin para sa anumang panlabas na seepage ng langis sa paligid ng mga seal ng O-singsing at i-verify na ang mga actuators ay may hawak na posisyon nang maayos kapag ang mga direksyon ng mga balbula ng direksyon.
Pagsubok ng operasyon ng pilot sa pamamagitan ng pag -utos ng mabagal na kilusan ng actuator at pagkumpirma ng makinis, pare -pareho na paggalaw. Ang jerky o nag -aalangan na paggalaw ay maaaring magpahiwatig ng Z2S 10 ay hindi ganap na nagbubukas dahil sa kontaminasyon o hindi sapat na presyon ng pilot. Sukatin ang presyon ng pilot sa mga port ng X at Y sa ilalim ng mga kondisyon ng operating upang mapatunayan ito ay lumampas sa pagtutukoy ng presyon ng pag -crack kasama ang anumang alitan sa pilot circuit.
Palitan ang mga seal ng O-singsing tuwing dalawa hanggang limang taon bilang pagpapanatili ng pag-iwas kahit na kung napansin mo ang pagtagas. Ang mga materyales sa selyo ng NBR at FKM ay unti -unting tumigas mula sa thermal cycling at kemikal na pagkakalantad sa paglipas ng panahon. Ang mga matigas na selyo ay nawalan ng kanilang kakayahang umayon sa mga menor de edad na iregularidad sa ibabaw, sa kalaunan ay pinapayagan ang pagtagas. Kapag pinapalitan ang mga seal, suriin ang balbula poppet at mga ibabaw ng upuan para sa pagmamarka, pagguho, o naka -embed na kontaminasyon.
Subaybayan ang pagbagsak ng presyon sa buong tseke ng balbula ng sandwich plate Z2S 10 sa regular na operasyon. Ang pagtaas ng pagbagsak ng presyon sa paglipas ng panahon ay nagpapahiwatig ng kontaminasyon ng pag -buildup sa mga panloob na mga sipi o bahagyang hadlang ng elemento ng poppet. Huwag balewalain ang unti -unting pagtaas ng mga patak ng presyon dahil hudyat nila ang pagbuo ng mga problema na sa kalaunan ay magiging sanhi ng kumpletong pagkabigo sa balbula.
Kung ang Z2S 10 ay nabigo na ilabas kapag nalalapat ang presyon ng pilot, mapatunayan muna ang sapat na presyon ng pilot sa balbula ng balbula. Ang mga naka -block o pinigilan na mga talata ng piloto ay madalas na nagiging sanhi ng mga pagkabigo sa paglabas. Suriin na ang mga koneksyon sa tangke ay talagang umabot sa presyon ng atmospera nang walang mga paghihigpit. Kung ang mga circuit na ito ay suriin nang maayos ngunit ang balbula ay hindi pa rin ilalabas, ang panloob na kontaminasyon ay malamang na na -jam ang mekanismo ng poppet.
Ang kumpletong pagkabigo ng balbula kung saan nangyayari ang pagtagas sa likod ay nangangahulugang ang poppet o upuan ay nagtataguyod ng pinsala. Ang mga particle ng metal mula sa ibang lugar sa iyong system ay maaaring mag -embed sa mga sealing ibabaw, na pumipigil sa masikip na pagsasara. Sa puntong ito, palitan ang buong balbula ng Z2S 10 kaysa sa pagtatangka ng pag -aayos ng bukid. Ang katumpakan na machining na kinakailangan para sa wastong mga ibabaw ng sealing ay ginagawang hindi praktikal ang pag -aayos ng patlang.
Paghahambing ng laki ng 10 mga kahalili
Ang Parker Hannifin ay gumagawa ng mga balbula na pinatatakbo ng pilot sa mga katulad na sukat ng mga saklaw sa Z2S 10. Ang Cetop ng Parker 05 Sandwich Valves ay nag-aalok ng maihahambing na mga pagtutukoy na may bahagyang magkakaibang mga panloob na disenyo. Ang kanilang pagpepresyo ay karaniwang tumutugma sa mga antas ng Bosch Rexroth, kaya ang iyong pagpipilian ay higit na nakasalalay sa umiiral na mga sangkap ng system at mga relasyon sa namamahagi kaysa sa mga pagsasaalang -alang sa gastos.
Ang Hydac ay gumagawa ng mga sandwich plate check valves na naka-mount sa ISO 4401-05 pattern na tumutugma sa Z2S 10 na bakas ng paa. Binibigyang diin ng Hydac ang paglaban sa kaagnasan at nag-aalok ng mga variant na may mga pre-opening tampok na nagbabawas ng hydraulic shock sa panahon ng mga paglilipat ng balbula. Ang kanilang pagpepresyo ay tumatakbo ng halos 10 hanggang 15 porsyento na mas mataas kaysa sa tseke ng balbula ng sandwich plate Z2S 10, ngunit ang mga aplikasyon ay sensitibo sa mga spike ng presyon ay maaaring bigyang -katwiran ang premium.

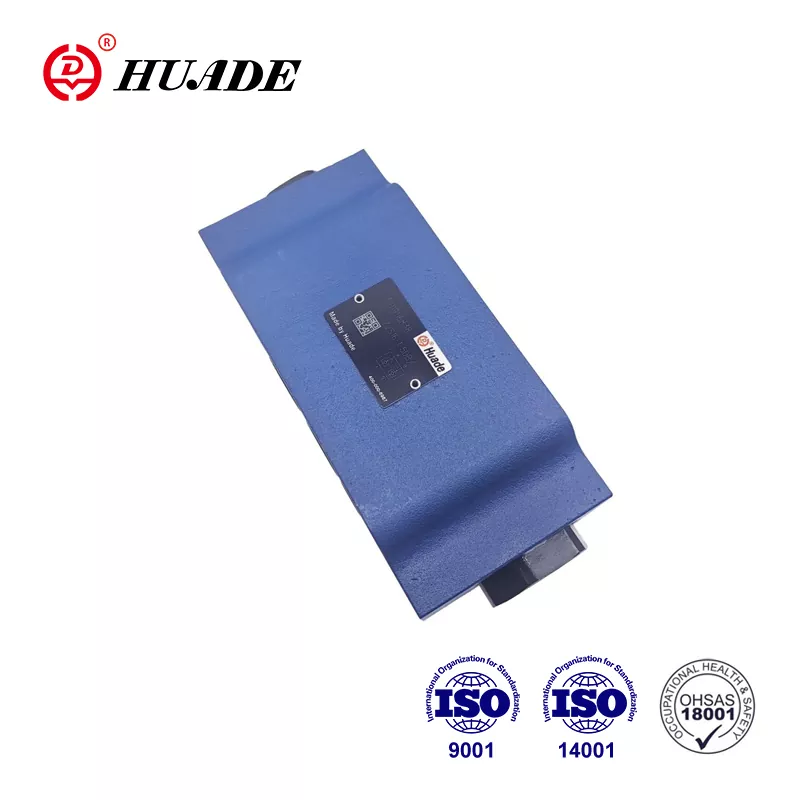

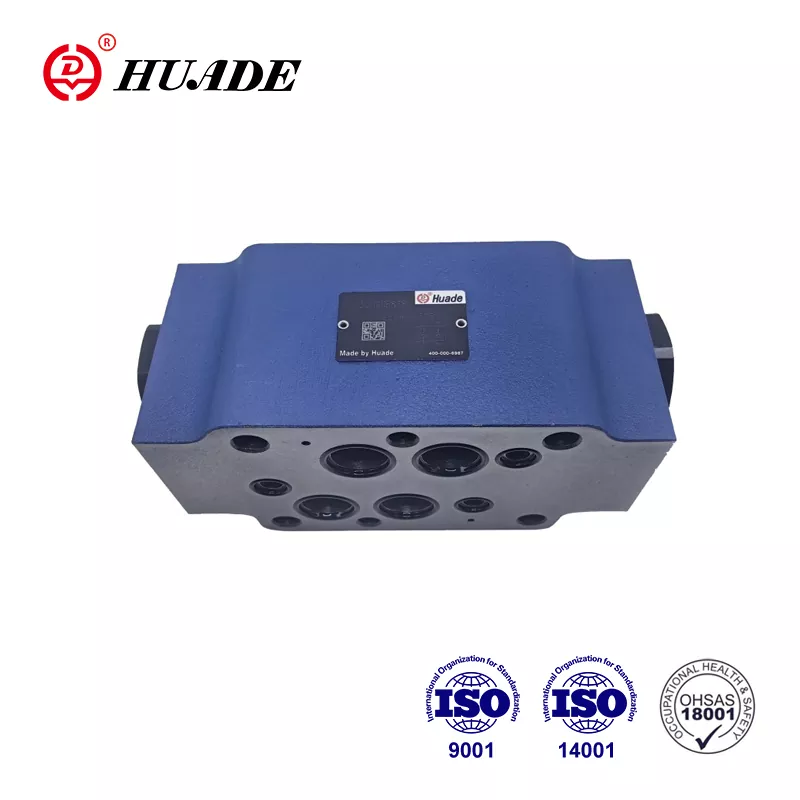

Ang Huade HD Z2S 10 ay kumakatawan sa isang direktang pagpipilian ng kapalit na ginawa sa China. Ang Huade ay nagpapanatili ng magkaparehong mga sukat ng pag -mount, mga pattern ng port, at mga rating ng presyon habang nagbebenta ng makabuluhang mas mababang presyo. Maraming mga gumagamit ang matagumpay na nag-deploy ng mga huade valves sa mga application na sensitibo sa gastos kung saan ang downtime ay nagdadala ng mga kahihinatnan na kahihinatnan. Gayunpaman, ang mga kritikal na sistema ng kaligtasan ay nakikinabang mula sa itinatag na kalidad ng track record ng Bosch Rexroth at komprehensibong suporta sa teknikal.
Ang Eaton Vickers ay gumagawa ng mga balbula ng tseke ng pilot na na -optimize para sa mas mataas na mga rate ng daloy. Kung itinutulak ng iyong aplikasyon ang 80 litro bawat minuto na limitasyon ng Z2S 10, isaalang -alang ang mga alternatibong Vickers na maaaring mag -alok ng mas mahusay na mga katangian ng daloy. Ang kanilang mga pattern ng pag -mount ay gumagamit ng katulad ngunit hindi magkaparehong mga sukat, kaya i -verify ang pagiging tugma bago mag -order.
Ang Sun Hydraulics ay gumagawa ng mga check valves na pinatatakbo ng kartutso na mga balbula na nag-aalok ng isang alternatibo sa mga disenyo ng plate ng sandwich. Habang hindi direktang kapalit para sa Z2S 10, ang mga cartridges ng araw ay maaaring makamit ang mga katulad na pag -andar na may iba't ibang mga disenyo ng sari -sari. Ang pagpipiliang ito ay may katuturan lalo na para sa mga bagong disenyo ng system sa halip na mga aplikasyon ng retrofit.
Mga pagkakaiba -iba ng serye at mga numero ng bahagi
Ang Bosch Rexroth ay gumagawa ng tseke ng balbula ng sandwich plate Z2S 10 sa ilang mga pagtatalaga ng serye. Ang serye ng 5x ay kumakatawan sa kasalukuyang produksyon na may mga NBR seal para sa mga aplikasyon ng mineral na langis. Mas maaga ang serye tulad ng 50 at 60 ay lilitaw pa rin sa mga sistema ng legacy, ngunit ang mga bagong pag -install ay dapat tukuyin ang 5x na mga sangkap para sa pinakamahusay na mga pagkakaroon ng mga bahagi pasulong.
Ang pagdaragdag ng "V" sa numero ng bahagi ay tumutukoy sa mga seal ng FKM sa halip na karaniwang NBR. Halimbawa, ang Z2S10-1-5X ay gumagamit ng mga seal ng mineral na langis habang ang Z2S10-1-5X/V ay gumagamit ng mga fkm seal na na-rate para sa pospeyt ester o synthetic fluid. Ang pagkakaiba na ito ay mahalaga sa mga aplikasyon tulad ng mga hydraulics na lumalaban sa sunog o mga sistema gamit ang mga langis na biodegradable na langis.
Ang pagsasaayos ng pagsasaayos ay lilitaw sa numero ng bahagi bilang isang code ng sulat. Ang "A" ay nagpapahiwatig ng pagharang lamang sa Port A, "B" na mga bloke lamang sa Port B, at ang "AB" ay humaharang sa parehong mga port. Karamihan sa mga aplikasyon ay gumagamit ng pagsasaayos ng AB dahil nagbibigay ito ng maximum na kakayahang umangkop para sa iba't ibang mga disenyo ng circuit. Ang pag-block ng solong port ay nagsisilbi ng mga dalubhasang layunin kung saan kailangan mong hawakan lamang sa isang panig ng isang actuator.
Ang pag -crack ng presyon ay lilitaw bilang isang numerong code: "1" Tinutukoy ang 3 bar, "2" ay nagpapahiwatig ng 5 bar, "3" ay nangangahulugang 7.5 bar, at ang "4" ay nagtatalaga ng 10 bar cracking pressure. Ang mas mababang mga presyur sa pag -crack ay nagbibigay ng mas magaan na kontrol ngunit maaaring payagan ang higit na presyon sa likod bago makaupo. Ang mas mataas na pagpilit ng pag -crack ay magparaya sa pagbabagu -bago ng presyon ng system na mas mahusay ngunit nangangailangan ng mas maraming presyon ng pilot upang buksan.
Kumpletuhin ang mga numero ng bahagi tulad ng R900409844 o R900481624 Kilalanin ang mga tukoy na Z2S 10 na pagsasaayos sa sistema ng pag -order ng Bosch Rexroth. Laging gamitin ang mga kumpletong numero ng bahagi kapag nag -order ng mga kapalit upang matiyak na nakatanggap ka ng eksaktong tamang pagtutukoy ng balbula para sa iyong aplikasyon. Ang mga pangkaraniwang paglalarawan o hindi kumpletong mga numero ng bahagi ay maaaring magresulta sa pagtanggap ng hindi tamang mga pagsasaayos.
Pag -aayos ng mga karaniwang isyu
Kapag ang tseke ng balbula ng sandwich plate Z2S 10 ay nabigo na humawak ng pag -load at pinapayagan ang pag -drift ng actuator, maraming mga sanhi na nararapat na pagsisiyasat. Una, i -verify na ang mga pilot port ay hindi tumatanggap ng hindi sinasadyang presyon na magbubukas ng balbula. Ang mga linya ng pilot na konektado sa cross o pagtagas ng mga valves ng direksyon ay maaaring mag-aplay ng sapat na presyon upang i-crack buksan ang Z2S 10 kahit na inaasahan mong mai-block ito.
Suriin para sa kontaminasyon sa hydraulic fluid sa pamamagitan ng pagkuha ng isang sample ng langis at pag -aralan ito para sa bilang ng butil. Kahit na ang mga pinong mga partikulo na hindi nakikita ng hubad na inspeksyon sa mata ay maaaring maiwasan ang wastong pagbubuklod. Kung ang mga antas ng kontaminasyon ay lumampas sa ISO 4406 20/18/15 mga pagtutukoy, malinis o palitan ang mga filter ng system at isaalang -alang ang pagdaragdag ng mas pinong pagsasala sa agos ng Z2S 10.
Suriin nang mabuti ang mga panlabas na pattern ng pagtagas. Ang mga pagtagas sa paligid ng mga o-singsing na grooves ay nagpapahiwatig ng alinman sa mga nasira na mga seal, hindi wastong bolt torque, o warped mounting ibabaw. Ang seepage ng langis mula sa katawan ng balbula mismo ay nagmumungkahi ng panloob na pinsala na nangangailangan ng kumpletong kapalit ng balbula. Huwag kailanman subukang ayusin ang mga panloob na sangkap sa larangan dahil ang katumpakan na kinakailangan ay lumampas sa mga karaniwang kakayahan sa pagawaan.
Kung ang Z2S 10 ay hindi ilalabas kapag nag -aaplay ka ng presyon ng pilot, sukatin ang aktwal na presyon sa Pilot Ports X at Y sa panahon ng operasyon. Kailangan mo ng presyon na lumampas sa pagtutukoy ng presyon ng pag -crack kasama ang anumang alitan sa mga talata ng piloto. Ang hindi sapat na presyon ng pilot ay ang pinaka -karaniwang sanhi ng mga pagkabigo sa pagpapakawala. Suriin para sa mga naka -block na linya ng pilot, mga undersized na mga talata ng piloto, o hindi sapat na presyon mula sa iyong direksyon na balbula.
Hindi pangkaraniwang ingay mula sa tseke ng balbula ng sandwich plate Z2S 10 sa panahon ng operasyon ay karaniwang nagpapahiwatig ng cavitation o air entrainment. Patunayan na ang iyong mga koneksyon sa tangke ay nagpapanatili ng wastong antas ng langis at ang mga linya ng pagsipsip ay hindi nagpapakilala ng hangin. Ang pinsala sa cavitation ay maaaring mabilis na sirain ang upuan ng balbula at mga poppet na ibabaw, na nangangailangan ng kumpletong kapalit.
Hinaharap na pag -unlad
Ang disenyo ng hydraulic system ay patuloy na lumilipat patungo sa higit na kakayahan sa pagsubaybay at diagnostic. Habang ang pangunahing tseke ng balbula ng sandwich plate Z2S 10 ay nananatiling isang purong mekanikal na sangkap, ang mga modernong sistema ay lalong nagsasama ng mga sensor ng presyon at mga transducer ng posisyon sa mga manifold ng balbula. Ang mga sensor na ito ay nagbibigay ng feedback ng real-time tungkol sa operasyon ng balbula at kalusugan ng system nang hindi nangangailangan ng mga pagbabago sa Z2S 10 mismo.
Ang paglipat patungo sa mga electro-hydraulic system ay lumilikha ng mga bagong aplikasyon para sa mga balbula na pinatatakbo ng pilot. Ang mga electric actuators ay humahawak ng tumpak na pagpoposisyon habang ang mga hydraulic circuit ay nagbibigay ng mataas na puwersa ng backup, at ang Z2S 10 ay nakakakuha ng mga posisyon ng haydroliko sa panahon ng mga pagkagambala sa kuryente. Ang pantulong na relasyon na ito ay nagpapalawak ng mga kaso ng paggamit para sa mga compact check valves sa mga hybrid na sistema ng kuryente.
Ang mga regulasyon sa kapaligiran ay nagtutulak ng mga pagbabago sa mga form na hydraulic fluid. Ang mga biodegradable na langis at mga alternatibong kahalili ay nakakakuha ng pagbabahagi sa merkado, lalo na sa mga mobile na kagamitan at mga lokasyon na sensitibo sa kapaligiran. Ang hinaharap na mga pagtutukoy ng Z2S 10 ay maaaring magsama ng mga materyales sa selyo na partikular na na -optimize para sa mga bagong uri ng likido na lampas sa kasalukuyang mga pagpipilian sa NBR at FKM.
Ang Miniaturization ay nagpapatuloy sa mobile hydraulics dahil ang mga tagagawa ng kagamitan ay naghahanap ng pagbawas ng timbang at pinahusay na kahusayan. Ang Z2S 10 ay naghahain na ng mga compact na aplikasyon nang maayos, ngunit kahit na ang mas maliit na mga variant ay maaaring lumitaw para sa mga micro-hydraulic system sa mga robotics at katumpakan na kagamitan sa pagmamanupaktura.
Ginagawa ang iyong pagpili
Ang pagpili ng Check Valve Sandwich Plate Z2S 10 ay nagsisimula sa pagkalkula ng iyong maximum na mga kinakailangan sa daloy. Kung ang iyong mga actuators ay nangangailangan ng higit sa 80 litro bawat minuto, ang mas malaking Z2S 16 o Z2S 22 na mga modelo ay mas mahusay na angkop sa iyong aplikasyon. Para sa mga daloy sa ibaba 80 litro bawat minuto, ang Z2S 10 ay nagbibigay ng pinakamainam na pagganap sa isang compact package.
Alamin ang iyong maximum na presyon ng operating. Ang 315 bar rating ng Z2S 10 ay humahawak sa karamihan sa mga aplikasyon ng pang -industriya at mobile na kagamitan. Kung ang iyong system ay nagpapatakbo sa ibaba ng 150 bar, ikaw ay nasa loob ng kakayahan ng balbula. Ang mga system na papalapit o lumampas sa 250 bar ay nangangailangan ng maingat na pansin sa lahat ng mga sangkap ng system kabilang ang wastong pagsasala at pagpapanatili ng selyo.
Isaalang -alang nang mabuti ang iyong mga hadlang sa pag -mount. Ang Z2S 10 sandwich plate ay nagdaragdag ng 25mm sa taas ng stack, at ang pangkalahatang sobre ay sumusukat sa 162mm ng 57mm. Patunayan na ang iyong manifold o balbula na pag -mount ng lugar ay tumatanggap ng mga sukat na ito na may sapat na clearance para sa mga koneksyon ng haydroliko at pag -access sa pagpapanatili.
Ang pagiging tugma ng likido ay tumutukoy sa pagpili ng materyal na selyo. Ang mga karaniwang NBR seal ay gumagana nang maaasahan sa mga langis na hydraulic na batay sa petrolyo na bumubuo sa karamihan ng mga pang-industriya at mobile application. Ang mga likido ng phosphate ester, synthetic hydraulics, o biodegradable na langis ay nangangailangan ng mga seal ng FKM na tinukoy sa pamamagitan ng pagdaragdag ng V na pagtatalaga sa iyong bahagi.
Ang mga pagsasaalang -alang sa badyet ay nakakaimpluwensya kung pipiliin mo ang mga tunay na sangkap ng Bosch Rexroth o mga katugmang alternatibo. Ang mga aplikasyon ng Kritikal na Kaligtasan kung saan ang pagkabigo ng balbula ay maaaring maging sanhi ng pinsala sa pinsala o makabuluhang pinsala sa pag -aari na bigyang -katwiran ang premium para sa mga orihinal na kagamitan. Ang mas kaunting hinihingi na mga aplikasyon ay maaaring tumanggap ng mga alternatibong na-optimize na gastos mula sa mga tagagawa tulad ng Huade nang hindi ikompromiso ang katanggap-tanggap na pagiging maaasahan.
Ang Check Valve Sandwich Plate Z2S 10 ay naghahatid ng napatunayan na pagganap sa mga compact hydraulic application. Ang kumbinasyon ng maaasahang pag-block, paglabas ng pilot na pinatatakbo, at format ng pag-save ng sandwich plate ay ginagawang angkop para sa mga mobile na kagamitan, pang-industriya na makinarya, at mga dalubhasang sistema ng pagmamanupaktura. Ang pag -unawa sa mga pagtutukoy, mga kinakailangan sa pag -install, at mga pangangailangan sa pagpapanatili ay tumutulong sa iyo na ma -deploy ang balbula na ito nang epektibo sa iyong mga hydraulic circuit.
