Ipinapaliwanag ng komprehensibong gabay na ito ang hydraulic proporsyonal na teknolohiya ng kontrol sa mga simpleng termino, na sumasaklaw sa lahat mula sa mga pangunahing prinsipyo ng pagtatrabaho hanggang sa mga advanced na aplikasyon ng control ng servo.

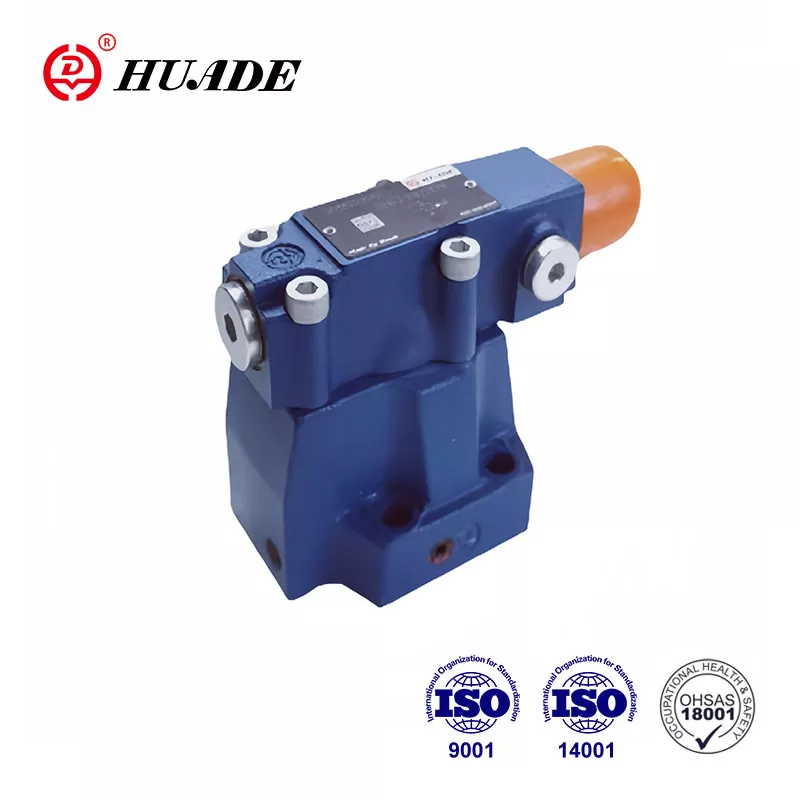

Ano ang isang hydraulic proporsyonal na balbula?
Ang isang haydroliko na proporsyonal na balbula ay isang aparato na electro-hydraulic na nagko-convert ng mga signal ng elektrikal na input sa proporsyonal na mga hydraulic output. Hindi tulad ng simpleng on/off solenoid valves, ang proporsyonal na mga balbula ay nagbibigay ng tuluy -tuloy, variable na kontrol sa daloy ng likido, presyon, at direksyon.
Mga pangunahing katangian:
- Nag-convert ng mga analog na signal ng elektrikal (0-10V, 4-20mA) sa tumpak na kontrol ng haydroliko
- Nagbibigay ng walang katapusang pagpoposisyon sa pagitan ng ganap na bukas at saradong mga estado
- Pinapayagan ang makinis, unti -unting paggalaw ng makina
- Isinasama nang walang putol sa mga sistema ng control ng PLC at mga network ng automation
Isipin ito bilang isang dimmer switch para sa hydraulic power - na nagbibigay sa iyo ng eksaktong kontrol sa halip na "buong kapangyarihan" o "off."
Paano Gumagana ang Hydraulic Proportional Valves: Ang proseso ng control
Pangunahing prinsipyo ng operating
Ang valve controller ay nagpapadala ng isang analog electrical signal (karaniwang 0-10V DC o 4-20mA kasalukuyang loop) sa proporsyonal na solenoid actuator.
Ang proporsyonal na solenoid ay nagko -convert ng de -koryenteng kasalukuyang sa magnetic force. Mas mataas na kasalukuyang = mas malakas na magnetic field = higit na puwersa ng actuator.
Ang lakas ng magnetic ay gumagalaw sa balbula ng balbula laban sa paglaban sa tagsibol. Ang posisyon ng spool ay direktang tumutugma sa lakas ng signal ng input.
Ang paggalaw ng spool ay nag -iiba sa pagbubukas ng hydraulic orifice, pagkontrol sa rate ng daloy, presyon, o mga landas ng daloy ng direksyon.
Ang mga sensor ng posisyon ng LVDT o mga transducer ng presyon ay nagbibigay ng real-time na feedback sa Valve amplifier para sa tumpak na control ng servo.
Mga advanced na teknolohiya ng control
Pulse Width Modulation (PWM):Binabawasan ang pagkonsumo ng kuryente at henerasyon ng init habang pinapanatili ang tumpak na kontrol ng puwersa.
Dalas ng dither:Ang mga maliliit na oscillation (karaniwang 100-300 Hz) ay nagtagumpay sa static friction at pagbutihin ang resolusyon ng balbula sa ± 0.1% ng buong sukat.
Signal ramping:Ang mga pagbabago sa pag -input ay pumipigil sa hydraulic shock at matiyak na ang makinis na actuator acceleration/deceleration.
Mga pagtutukoy sa teknikal at mga parameter ng pagganap
Mga Kritikal na Panukat sa Pagganap
| Parameter | Karaniwang saklaw | Mataas na pagganap |
|---|---|---|
| Kapasidad ng daloy | 10-500 l/min | Hanggang sa 2000 l/min |
| Operating pressure | 210-350 bar | Hanggang sa 700 bar |
| Oras ng pagtugon | 50-200 ms | 15-50 ms |
| Pagkakaugnay | ± 3-5% | ± 1% |
| Hysteresis | 2-5% | <1% |
| Paglutas | 0.5-1% | 0.1% |
| Dalas na tugon | 10-50 Hz | 100+ Hz |
Pagiging tugma ng signal
Kontrol ng Boltahe:± 10V, 0-10V DC
Kasalukuyang kontrol:4-20mA, 0-20mA
Mga digital na protocol:Canopen, etercat, io-link, profinet
Mga Uri ng Feedback:Lvdt, potentiometer, pressure transducer
Mga uri ng proporsyonal na mga balbula ng control
1. Proportional Flow Control Valves
Function:Kinokontrol ang rate ng daloy ng volumetric para sa kontrol ng bilis
Mga Aplikasyon:Mga tool sa CNC machine, robotic actuators, conveyor system
Saklaw ng daloy:5-500 l/min na may katumpakan na 2%
2. Proportional pressure relief/pagbabawas ng mga balbula
Function:Panatilihin ang patuloy na presyon o limitahan ang maximum na presyon ng system
Mga Aplikasyon:Paghuhubog ng iniksyon, pagsubok sa materyal, mga sistema ng clamping
Saklaw ng presyon:5-350 bar na may katumpakan ng regulasyon ng ± 1%
3. Mga proporsyonal na control valves
Function:Kontrol ng daloy ng direksyon at rate nang sabay -sabay
Mga pagsasaayos:4/3-way, 4/2-way na may proporsyonal na kontrol sa daloy
Mga Aplikasyon:Mobile Hydraulics, Pang -industriya Automation, Servo Positioning
4. Dalawang yugto ng servo-proporsyonal na mga balbula
Function:Ang mga application na may mataas na daloy na may katumpakan na antas ng servo
Yugto ng piloto:Maliit na Servo Valve Kinokontrol ang Main Stage Spool
Mga Aplikasyon:Mga bakal na gumulong mill, malalaking pagpindot, mga sistema ng pagpipiloto sa dagat
Proporsyonal kumpara sa servo kumpara sa mga karaniwang balbula: paghahambing sa teknikal
| Pagtukoy | Standard Valve | Proporsyonal na balbula | Servo Valve |
|---|---|---|---|
| Resolusyon ng control | On/off lamang | 0.1-1% | 0.01-0.1% |
| Dalas na tugon | N/a | 10-50 Hz | 100-500 Hz |
| Pag -drop ng presyon | 5-20 bar | 5-15 bar | 3-10 bar |
| Tolerance ng kontaminasyon | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| Kadahilanan ng gastos | 1x | 3-5x | 8-15x |
| Agwat ng pagpapanatili | 2000 oras | 3000-5000 oras | 1000-2000 oras |
Mga advanced na aplikasyon at mga kaso ng paggamit ng industriya
Paggawa ng automation
- Paghuhubog ng iniksyon:Ang kontrol sa presyon sa loob ng ± 0.5% para sa pare -pareho na kalidad ng bahagi
- Pagbubuo ng metal:Force control hanggang sa 5000 tonelada na may proporsyonal na regulasyon ng presyon
- Mga linya ng pagpupulong:Bilis ng pagtutugma sa pagitan ng maramihang mga actuators sa loob ng ± 1%
Kagamitan sa mobile
- Kontrol ng Excavator:Oras ng pagtugon ng Joystick-to-Valve <100ms para sa kaginhawaan ng operator
- Mga Operasyon ng Crane:Pagkontrol ng presyon ng pag-load para sa kahusayan ng enerhiya
- Makinarya ng agrikultura:Ang variable na control ng pump ng pag -aalis para sa mga aplikasyon ng PTO
Aerospace at pagtatanggol
- Flight Simulators:Ang kontrol ng platform ng paggalaw na may katumpakan na pagpoposisyon sa ± 0.1mm
- Mga sistema ng sasakyang panghimpapawid:Landing Gear at Flight Control Surface Actuation
- Kagamitan sa Pagsubok:Pagkapagod sa pagkapagod na may tumpak na puwersa at kontrol ng dalas
Pagsasama ng System ng Kontrol at Networking
Pagsasama ng PLC
Karamihan sa proporsyonal na interface ng mga balbula na may mga programmable logic controller sa pamamagitan ng:
- Analog I/O:4-20mA kasalukuyang mga loop o ± 10V boltahe signal
- Valve amplifier:I -convert ang mga output ng PLC sa wastong mga signal ng balbula ng balbula
- On-board Electronics (OBE):Pinagsamang kontrol ng mga elektroniko ang mga kable
Mga Protocol ng Komunikasyon sa Pang -industriya
- Ethercat:Real-time Ethernet para sa mga high-speed servo application
- CANOPEN:Ipinamamahaging kontrol sa mga kagamitan sa mobile at pang -industriya
- Io-link:Ang komunikasyon sa point-to-point para sa pagsasama ng matalinong sensor
- Profinet/Profibus:Ang pagiging tugma ng Siemens Automation Ecosystem
Mga closed-loop control algorithm
- Kontrol ng PID:Proporsyonal-integral-derivative control control
- Feed-forward:Kontrol ng anticipatory para sa pinabuting dynamic na tugon
- Adaptive control:Ang mga parameter ng self-tuning para sa iba't ibang mga kondisyon ng pag-load
Mga pamamaraan sa pag -aayos at diagnostic
Karaniwang mga mode ng pagkabigo at solusyon
Sticking spool (80% ng mga pagkabigo)
Sanhi:Kontaminadong haydroliko na likido o varnish buildup
Solusyon:Flush system, palitan ang mga filter, mapanatili ang kalinisan ng ISO 19/16/13
Pag -iwas:500-oras na kapalit ng filter, pagsusuri ng likido
Signal drift/linearity loss
Sanhi:Mga epekto sa temperatura, pag -iipon ng sangkap, panghihimasok sa kuryente
Solusyon:Recalibration, EMI Shielding, Compensation ng temperatura
Pamamaraan sa Pagsubok:5-point linearity check na may calibrated na instrumento
Mabagal na oras ng pagtugon
Sanhi:Panloob na pagtagas, hindi sapat na presyon ng supply, mga isyu sa kuryente
Solusyon:Pagpapalit ng selyo, pag -optimize ng presyon, pag -tune ng amplifier
Pagsukat:Pagsubok sa Hakbang sa Hakbang na may pagsubaybay sa oscilloscope
Mga diskarte sa pagpapanatili ng mahuhulaan
- Pagtatasa ng Vibration:Makita ang mekanikal na pagsusuot sa mga sangkap ng balbula
- Pagsusuri ng Langis:Subaybayan ang mga antas ng kontaminasyon at pag -ubos ng additive
- Thermal Imaging:Kilalanin ang mga problema sa koneksyon sa kuryente
- Pagganap ng Pagganap:Subaybayan ang oras ng pagtugon at pagkasira ng kawastuhan
Mga pamantayan sa pagpili at mga alituntunin sa sizing
Mga kinakailangan sa daloy
Kalkulahin ang kinakailangang daloy:
- Q = rate ng daloy (l/min)
- A = lugar ng actuator (cm²)
- V = nais na bilis (m/min)
- η = kahusayan ng system (0.85-0.95)
Sukat ng balbula para sa 120-150% ng kinakalkula na daloy para sa pinakamainam na kontrol.
Mga rating ng presyon
- Presyon ng system:Rating ng balbula ≥ 1.5 × maximum na presyon ng system
- Pag -drop ng Pressure:Panatilihin ang 10-15 bar sa buong balbula para sa mahusay na kontrol
- Balik Presyon:Isaalang -alang ang mga paghihigpit sa linya ng pagbabalik sa sizing
Mga pagsasaalang -alang sa kapaligiran
- Saklaw ng temperatura:Pamantayan (-20 ° C hanggang +80 ° C), magagamit ang mga pagpipilian sa high-temp
- Paglaban sa Vibration:IEC 60068-2-6 Pagsunod para sa mga mobile application
- Proteksyon ng IP:Ang mga rating ng IP65/IP67 para sa malupit na mga kapaligiran
- Proteksyon ng Pagsabog:Ang sertipikasyon ng ATEX/IECEX para sa mga mapanganib na lugar
Hinaharap na mga uso sa proporsyonal na teknolohiya ng balbula
Pagsasama ng Industriya 4.0
- Koneksyon ng IoT:Wireless monitoring at cloud-based analytics
- Pag -aaral ng makina:Mahuhulaan na algorithm para sa pinakamainam na pagganap
- Digital Twin:Mga modelo ng virtual valve para sa simulation ng system
- Blockchain:Secure ang mga talaan ng pagpapanatili at pagpapatunay ng mga bahagi
Mga advanced na materyales at disenyo
- Additive Manufacturing:Kumplikadong panloob na geometry para sa pinabuting mga katangian ng daloy
- Smart Materials:Hugis-memorya na haluang metal para sa adaptive control
- Nanotechnology:Mga advanced na coatings para sa pinabuting paglaban sa pagsusuot
- Disenyo ng inspirasyong bio:Fluid Dynamics Optimization mula sa Kalikasan
Sustainability Focus
- Pagbawi ng enerhiya:Regenerative circuit na may proporsyonal na kontrol
- Biodegradable fluid:Kakayahan sa mga hydraulics sa kapaligiran
- Pagtatasa ng Lifecycle:Disenyo para sa pag -recyclability at nabawasan ang epekto sa kapaligiran
- Pag -optimize ng kahusayan:Ang kontrol na hinihimok ng AI para sa minimum na pagkonsumo ng enerhiya
Pagtatasa ng benepisyo sa gastos at pagsasaalang-alang ng ROI
Paunang pamumuhunan kumpara sa pagpapatakbo ng operating
Karaniwang pagkalkula ng payback:
Proportional Valve Premium: $ 2,000-5,000
Pag-save ng Enerhiya: 15-30% ng pagkonsumo ng haydroliko
Nabawasan ang pagpapanatili: 25% mas kaunting mga tawag sa serbisyo
Pinahusay na produktibo: 10-15% pagbawas ng oras ng pag-ikot
Average na ROI: 12-24 buwan sa mga application na may mataas na paggamit
Kabuuang gastos ng mga kadahilanan ng pagmamay -ari
- Pagkonsumo ng enerhiya:Variable kumpara sa mga nakapirming sistema ng daloy
- Mga Gastos sa Pagpapanatili:Naka -iskedyul kumpara sa mga diskarte sa pagpapanatili ng reaktibo
- Pagbabawas ng Downtime:Mga mahuhulaan na kakayahan sa pagpapanatili
- Kalidad ng produkto:Pinahusay na pagkakapare -pareho ay binabawasan ang mga rate ng scrap
Konklusyon
Ang hydraulic proporsyonal na mga balbula ay kumakatawan sa isang kritikal na teknolohiya na nakikipag -bridging tradisyonal na hydraulic power na may mga modernong electronic control system. Ang kanilang kakayahang magbigay ng tumpak, patuloy na kontrol ay ginagawang mahalaga sa kanila para sa mga aplikasyon na hinihingi ang kawastuhan, kahusayan, at maayos na operasyon.
Mga pangunahing takeaways para sa pagpapatupad:
- Itugma ang mga pagtutukoy ng balbula sa mga kinakailangan sa aplikasyon nang maingat
- Mamuhunan sa wastong disenyo ng system at kalinisan ng likido
- Magplano para sa pagsasama sa umiiral na mga arkitektura ng control
- Isaalang-alang ang pangmatagalang mga kinakailangan sa pagpapanatili at suporta
Habang ang pagmamanupaktura ay gumagalaw patungo sa higit na automation at katumpakan, ang proporsyonal na teknolohiya ng balbula ay patuloy na umuusbong na may mas matalinong diagnostic, mas mahusay na koneksyon, at pinahusay na mga kakayahan sa pagganap.
Kung ang pag -upgrade ng mga umiiral na kagamitan o pagdidisenyo ng mga bagong sistema, ang pag -unawa sa proporsyonal na teknolohiya ng balbula ay tumutulong sa pag -optimize ng pagganap ng hydraulic system habang naghahanda para sa hinaharap na mga kinakailangan sa pagsasama.
