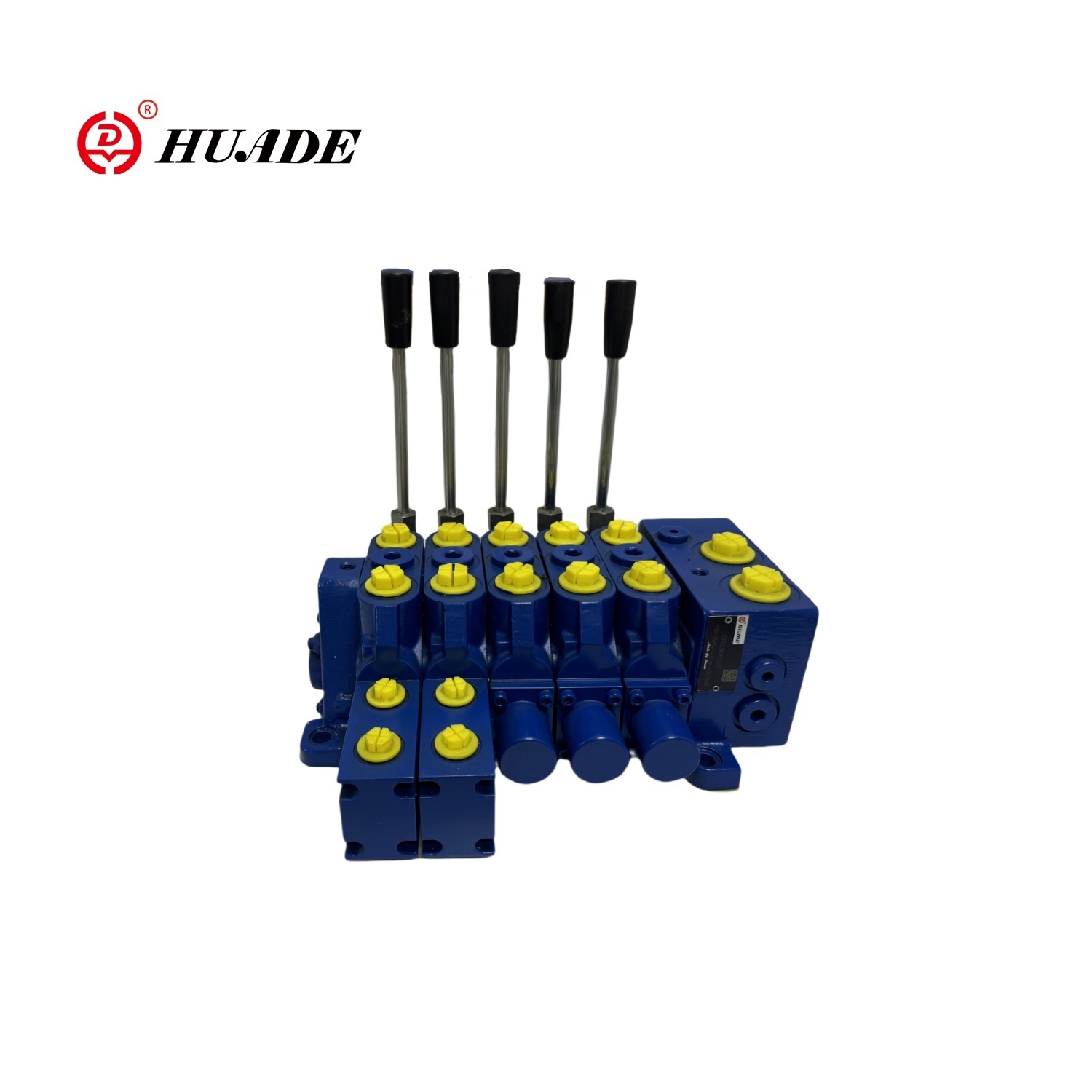

Ang MWVX12-1X multi-way valve ay pangunahing nalalapat sa mga patlang tulad ng makinarya ng konstruksyon, makinarya sa pagmamaneho ng pile, at iba pa. Nagtatampok ito ng isang function ng kabayaran sa presyon (post-valve na kabayaran). Ang pamamahagi ng daloy ay nagpatibay ng isang mode na pamamahagi ng independiyenteng pag-load, na kilala bilang LUDV (pag-load-sensing at pag-load na may mga direksyon na balbula at variable na pag-aalis ng pump) system. Sa ilalim ng parehong mga kondisyon ng undersaturation at saturation, ang lahat ng mga aksyon sa pagpapatupad ay maaaring gumana nang normal. Ang produkto ay nagpatibay ng isang modular na disenyo, na nagpapahintulot sa nababaluktot na kumbinasyon ayon sa mga pangangailangan ng gumagamit.
| Karaniwan | ||||||
| Timbang | One-piece multi-way valve (kg) | 5.5 | ||||
| End plate | 1.5 | |||||
| Import ng langis | 7 | |||||
| Lokasyon ng pag -install | Anumang lokasyon | |||||
| Uri ng port ng langis | May sinulid na koneksyon | |||||
| Mga parameter ng haydroliko | ||||||
| Na -rate na daloy | Oil Inlet P (l/min) | 120 | ||||
| Working Oil Port A, B (L/Min) | 70 | |||||
| Na -rate na presyon | Ls (bar) | 250 | ||||
| Pinakamataas na presyon ng pagtatrabaho ng port ng langis | P (bar) | 250 | ||||
| A, B (bar) | 300 | |||||
| T (bar) | 20 | |||||
| A, B (bar) | 35 | |||||
| Pinakamataas na presyon ng pilot sa port ng langis | Gumamit ng isang curve ng control mula 6 hanggang 25 bar at tiyakin ang presyon ng inlet ng langis (minimum na 3 bar) | |||||
| Saklaw | ||||||
| Hydraulic Oil | Din51524 Mineral Oil o VDMA24569 Hees | |||||
| Hydraulic Oil Temperatura Range (℃) | -20 hanggang 80 | |||||
| Viscosity Range v mm2/s | 10 hanggang 380 | |||||
| Pinapayagan na antas ng kontaminasyon ng langis ng haydroliko | 20/18/16 Antas | |||||
| Antas ng kalinisan ayon sa is04406 (c) | Inirerekomenda na gumamit ng isang filter na may isang minimum na kawastuhan ng pagsasala ng β10≥75 | |||||
| Gabay sa Application | Circuit oil port | |||||
| P, t (a) | P, t (s) | M, LS | A, B, P3 | a, b | ||
| Pipe na umaangkop sa mahigpit na metalikang kuwintas (nm) | 50 | 70 | 20 | 50 | 20 | |
| Setting ng presyon ng system | Pagtatakda ng balbula ng relief ng LS | |||||
| Tandaan: Huwag i -spray ang block ng balbula nang direkta sa pressurized na likido | ||||||
Mga Tampok:
| Presyon | 300bar |
| Daloy | 120L/min |
| Nominal pressure | 250bar (pump side) |
| 300bar (actuator side) |
1. I-load ang pamamahagi ng independiyenteng daloy ng presyon (LUDV)
Para sa variable na mga bomba/para sa mga nakapirming-displacement pump
Built-in na may hawak na balbula
Pag -function ng pag -alis
2. Mga Katangian ng Tugon sa Good
3.Reduce halaga ng rurok
4.Flushing at paglamig
5.Low panganib ng cavitation
6.Chip Structure: Oil Inlet; Maaaring mapalawak sa pamamagitan ng koneksyon ng chip (maximum na 8 na koneksyon sa isang tabi, hanggang sa 16 na koneksyon na may koneksyon sa intermediate)
7.Control Form: Hydraulic Control; manu -manong kontrol ng daloy; Hydraulic at Manu -manong Compound Control
8. Mag -upo ng kabayaran sa presyon; mataas na pag -uulit; Mababang hysteresis
9.valve core stroke limiter ay maaaring magamit upang ayusin ang daloy
10. Maglarga ng balbula ng kaluwagan: Malaking laki ng pilot na pinatatakbo ng compact na balbula ng kartutso na may pag-andar ng muling pagdadagdag ng langis
11.ls Pressure Limitasyon Function: Ginamit para sa buong multi-way valve
Application:
Ang MWVX12-1X multi-way valve ay pangunahing nalalapat sa mga patlang tulad ng makinarya ng konstruksyon, makinarya sa pagmamaneho ng pile, at iba pa.
