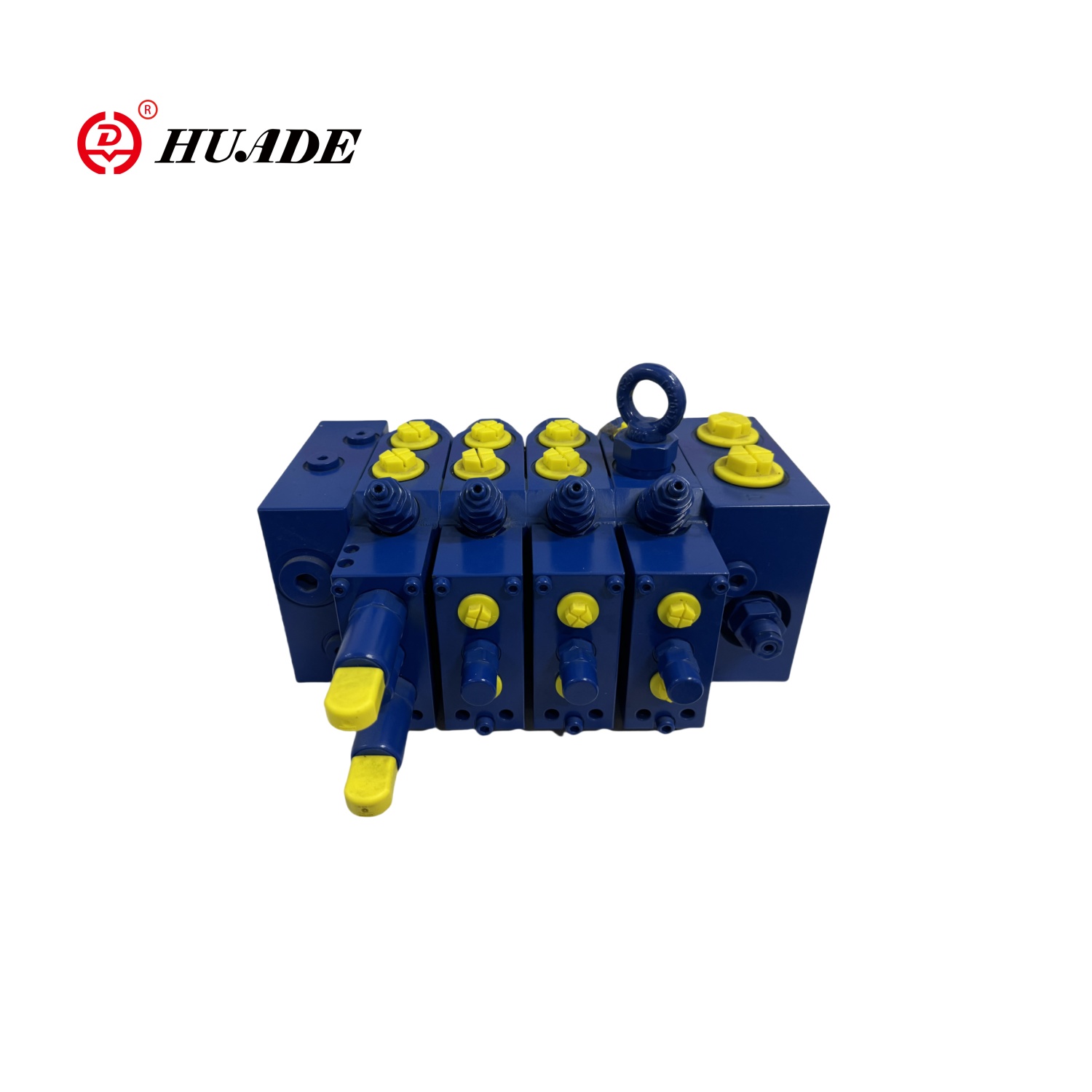

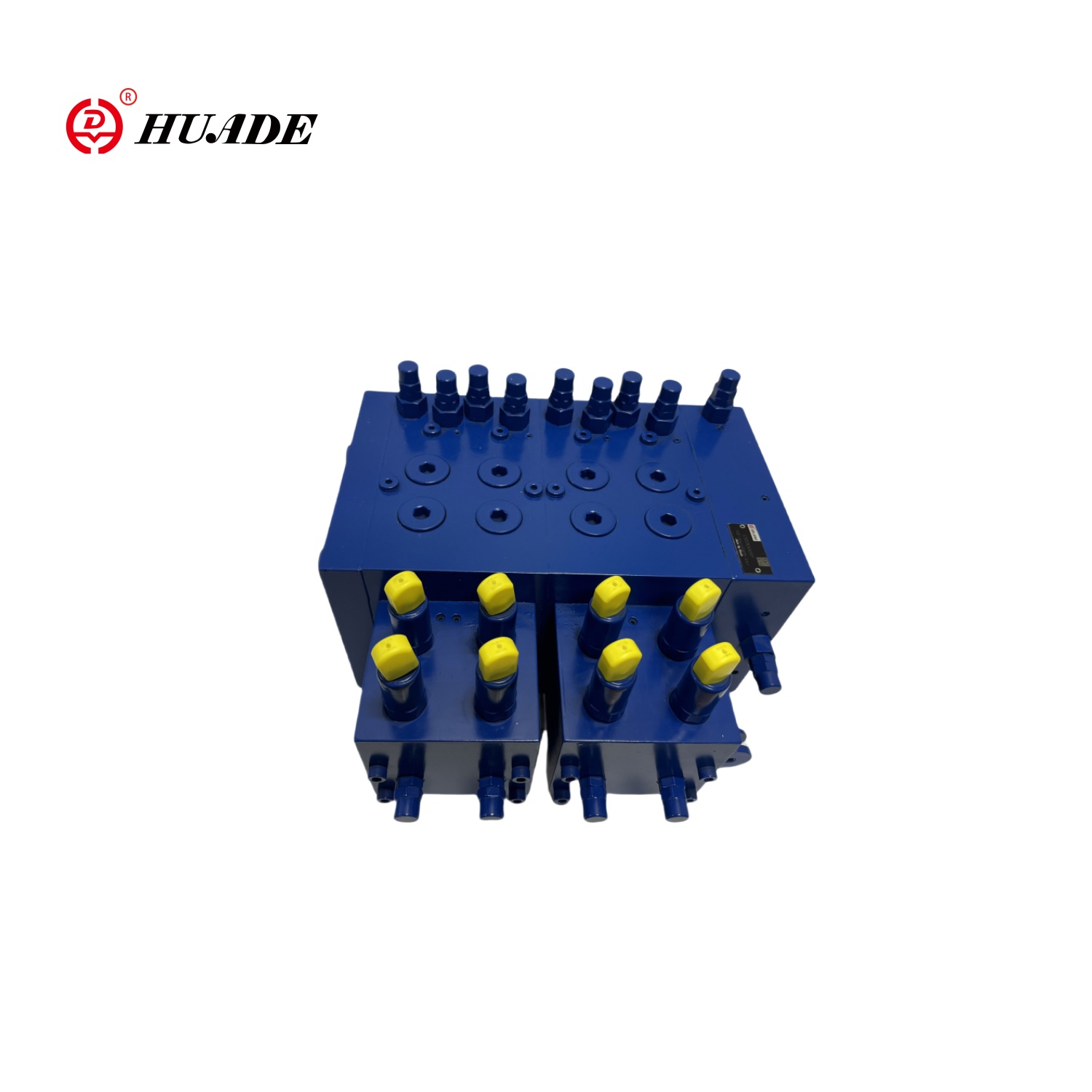

Ang isang balbula na sensitibo sa multi-way na balbula ay isang balbula na pinapagana ang mga signal ng pagbabago ng presyon, daloy at kapangyarihan sa balbula upang mapagtanto ang pag-andar ng control. Maaari itong awtomatikong ayusin ang daloy ayon sa pagbabago ng pag -load upang mapanatili ang katatagan at kahusayan ng system. Ang balbula na sensitibo sa multi-way na balbula ay karaniwang nilagyan ng isang sensor ng presyon upang masubaybayan ang mga pagbabago sa presyon ng haydroliko sa system sa real time.
| Karaniwan | ||
| Lokasyon ng pag -install | Walang kinakailangan | |
| Langis ng port | Pipe thread IS0228/1 | |
| Timbang | Oil Inlet (gilid) （kg） | 7 |
| Direksyonal Valve, Hydraulic （kg） | 7.1 | |
| Direksyonal na balbula, electro-hydraulic （kg） | 7.5 | |
| Wakas （kg） | 5.8 | |
| Haydroliko langis at nakapaligid na saklaw ng temperatura (℃) | -20 hanggang 80 | |
| Haydroliko | ||
| Daloy | Port p q l/min | 300 na may intermediate na inlet ng langis |
| L/min | 200 na may side oil inlet | |
| Port a 、 b q l/min | 150 na may pressure compensator at load holding function (s type) | |
| L/min | 190 na may pressure compensator, nang walang function na may hawak na pag -load (t type) | |
| L/min | 200 Pressure Compensator (Type C) | |
| Nominal pressure p bar | 350 | |
| Pinakamataas na presyon ng pagtatrabaho sa bawat port | P p bar | 350 |
| A, B P bar | 420 | |
| Ls p bar | 330 | |
| T p bar | 30 | |
| At p bar | Walang pagbabalik ng presyon sa tangke | |
| Pinakamataas na presyon ng pilot bawat port | X p bar | 35 |
| A, B P bar | 35 | |
| Saklaw ng presyon ng piloto | Hydraulic p bar | 8.5 hanggang 22.5 |
| Electro-hydraulic p bar | 6.5 hanggang 17.2 | |
| Kinakailangan na kontrol ng presyon ng pagkakaiba-iba ng multi-way valve | S-type at C-type P bar | 18 |
| T-type P bar | 25 | |
| LS Relief Valve Function (Range Range) Bar | 50 hanggang 149? 150 hanggang 330 | |
| Hydraulic Oil | Din51524 Mineral Oil | |
| Viscosity Range v Mm2/s | 10 hanggang 380 | |
| Pinapayagan na antas ng kontaminasyon ng langis ng haydroliko | 20/18/15 Antas | |
| Antas ng kalinisan ayon sa is04406 (c) | Inirerekomenda na gumamit ng isang filter na may isang minimum na kawastuhan ng pagsasala ng β10≥75 | |
| Mga elektronikong aparato | ||
| Electric Pilot Control Valve | TM1005110 Ang paglipat ng balbula | |
| TM82002 proporsyonal na balbula | ||
Mga Tampok:
▶ Proportional na direksyon ng balbula para sa control ng daloy na independiyenteng ng presyon ng pag -load
▶ Ang istraktura na uri ng chip
▶ Sa pag -andar ng pag -load ng presyon ng pag -load
▶ Mataas na pag -uulit at mababang hysteresis
▶ Maaaring maiakma sa pamamagitan ng limiter ng stroke
▶ Overflow valve na may function ng pagpuno ng langis
| Presyon | 300bar |
| Daloy | 120L/min |
| Nominal pressure | 250bar (pump side) |
| 300bar (actuator side) | |
| Pinakamataas na daloy | |
| (Bomba) | 200l/min (side oil inlet) |
| 200L/min (Intermediate Oil Inlet) | |
| (Panig ng actuator) | 200L/min (na may pag -function ng pag -load) |
| 190L/min (na may pressure compensator) | |
| 150L/min (na may pressure compensator at may hawak na balbula) |
Application:
Ang mga valves na may maraming paraan ng pag-load ay malawakang ginagamit sa maraming mga patlang dahil sa kanilang mahusay na pagganap, tulad ng makinarya ng konstruksyon, makinarya ng agrikultura, pang-industriya na paggawa, pag-angat at makinarya ng transportasyon, makinarya ng pagmimina, mga barko at engineering ng dagat.
