Sa mundo ng pang -industriya na automation at Ang mga sistema ng kontrol ng likido, ang katumpakan ay pinakamahalaga. Kung namamahala ka Hydraulic Systems sa Mga Kagamitan sa Paggawa, Pagkontrol ng Coolant Flow In Mga operasyon ng machining, o pag -regulate ng paghahatid ng likido sa pagproseso ng kemikal mga halaman, ang kakayahang tumpak na kontrolin ang mga rate ng daloy ay maaaring gumawa ng pagkakaiba sa pagitan ng pinakamainam na pagganap at magastos na kawalang -saysay. Ito ay kung saan proporsyonal Ang mga control control valves ay lumiwanag bilang kailangang -kailangan na mga sangkap sa modernong kontrol ng likido mga system.
Ano ang aProporsyonal na kontrol ng daloy Balbula?

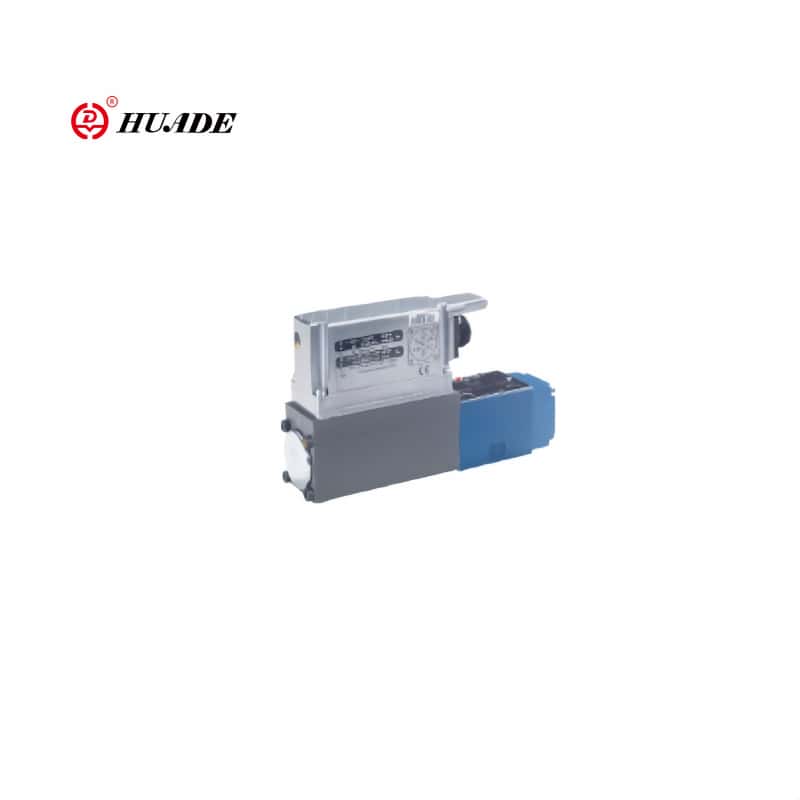

Ang isang proporsyonal na balbula ng control ng daloy ay isang Advanced na Fluid Control Device na nagbibigay ng tumpak, variable na regulasyon ng daloy Batay sa mga signal ng elektrikal na input. Hindi tulad ng tradisyonal na on-off na mga balbula na simple Buksan o malapit, proporsyonal na control control valves ay nag -aalok ng tuluy -tuloy, walang hakbang Kontrolin ang mga rate ng daloy. Ang mga balbula na ito ay tumugon nang proporsyonal sa elektrikal Mga signal ng input, karaniwang mula sa 0-10V DC o 4-20mA, na nagpapahintulot sa tumpak Ang pagsasaayos ng daloy sa kanilang buong saklaw ng operating.
Ang pangunahing prinsipyo sa likod ng mga ito Ang mga balbula ay nagsasangkot ng pag -convert ng mga de -koryenteng signal sa mekanikal na paggalaw sa pamamagitan sopistikadong mga mekanismo ng kontrol. Habang nagbabago ang input ng kuryente, ang balbula Ang mga panloob na sangkap ay nag -aayos nang naaayon, modulate ang daloy ng landas upang makamit ang nais na rate ng daloy. Ang proporsyonal na ugnayan sa pagitan ng signal ng pag -input at daloy Ang output ay ginagawang perpekto ang mga balbula na ito para sa mga application na nangangailangan ng tumpak na kontrol sa daloy at pagtugon sa system.
Paano proporsyonal na mga control control valves Trabaho
Ang operasyon ng isang proporsyonal na daloy control valve center sa paligid ng kakayahang magsalin ng mga de -koryenteng signal sa tumpak na mga pagsasaayos ng mekanikal. Sa gitna ng karamihan sa proporsyonal na mga balbula ay namamalagi a proporsyonal na solenoid o servo motor na tumutugon sa mga signal ng elektrikal na input. Kapag ang control system ay nagpapadala ng isang tiyak na boltahe o kasalukuyang signal sa balbula, ang solenoid ay bumubuo ng isang kaukulang puwersa na gumagalaw sa balbula Mga panloob na sangkap.
Kasama sa mga pangunahing sangkap ang katawan ng balbula, na naglalagay ng landas ng daloy, at ang elemento ng control, karaniwang isang spool, poppet, o karayom na kumokontrol sa laki ng pagbubukas. Habang nag -iiba ang signal ng elektrikal, ang Ang elemento ng kontrol ay gumagalaw sa iba't ibang mga posisyon, na lumilikha ng mas malaki o mas maliit na daloy mga landas. Ang kilusang ito ay tiyak na na -calibrate upang magbago ang rate ng daloy proporsyonal sa signal ng pag -input.
Advanced na proporsyonal na control valves Isama ang mga mekanismo ng feedback upang matiyak ang kawastuhan. Monitor ang mga sensor ng posisyon ang aktwal na posisyon ng balbula at ihambing ito sa nais na posisyon batay sa signal ng input. Kung naganap ang mga pagkakaiba -iba, awtomatikong nag -aayos ang control system Upang mapanatili ang tamang rate ng daloy, na nagbibigay ng pambihirang kawastuhan at pag -uulit.
Mga pangunahing benepisyo at pakinabang
Ang proporsyonal na mga balbula ng control control Maraming mga pakinabang sa mga tradisyunal na pamamaraan ng control control. Ang pinaka makabuluhan Ang benepisyo ay ang kanilang katumpakan at pag -uulit. Ang mga balbula na ito ay maaaring mapanatili ang daloy mga rate sa loob ng masikip na pagpapaubaya, madalas na nakakamit ang mga antas ng kawastuhan ng ± 1% o mas mabuti. Ang katumpakan na ito ay isinasalin nang direkta sa pinabuting control control, nabawasan ang basura, at pinahusay na kalidad ng produkto.
Ang kahusayan ng enerhiya ay kumakatawan sa isa pang pangunahing kalamangan. Sa pamamagitan lamang ng pagbibigay ng kinakailangang rate ng daloy sa anumang oras, Ang proporsyonal na mga balbula ay tumutulong sa pag -optimize ng pagkonsumo ng enerhiya sa buong system. Ang kahusayan na ito ay partikular na mahalaga sa mga hydraulic system kung saan ang enerhiya ng bomba kumakatawan sa isang makabuluhang gastos sa pagpapatakbo.
Ang kakayahang umangkop ng proporsyonal na daloy Ang mga control valves ay ginagawang angkop sa kanila para sa isang malawak na hanay ng mga aplikasyon. Kaya nila Pangasiwaan ang iba't ibang mga uri ng likido, kabilang ang mga haydroliko na langis, tubig, naka -compress na hangin, at maraming mga solusyon sa kemikal. Ang kanilang kakayahang magbigay ng makinis, walang kontrol na kontrol Tinatanggal ang pangangaso at pagbibisikleta na madalas na nauugnay sa tradisyonal na kontrol mga pamamaraan.
Ang oras ng pagtugon ay isa pang kritikal kalamangan. Ang mga modernong proporsyonal na control control valves ay maaaring ayusin ang mga rate ng daloy sa Milliseconds, na ginagawang perpekto para sa mga dynamic na aplikasyon kung saan mabilis na tugon ay mahalaga. Ang mabilis na kakayahan ng pagtugon ay nagbibigay -daan sa mas mahusay na katatagan ng system at pinabuting pangkalahatang pagganap.
Mga karaniwang aplikasyon sa buong industriya
Ang mga industriya ng pagmamanupaktura ay lubos na umaasa sa proporsyonal na control control valves para sa mga operasyon ng katumpakan. Sa machining ng CNC, Kinokontrol ng mga balbula na ito ang daloy ng coolant upang mapanatili ang pinakamainam na temperatura ng pagputol at Palawakin ang buhay ng tool. Ang mga proseso ng paghubog ng iniksyon ay gumagamit ng proporsyonal na mga balbula sa ayusin ang hydraulic pressure at mga rate ng daloy, tinitiyak ang pare -pareho na kalidad ng bahagi at pagbabawas ng mga oras ng pag -ikot.
Gumagamit ang industriya ng automotiko proporsyonal na control valves ng daloy sa iba't ibang mga aplikasyon, mula sa pagkontrol Mga Hydraulic System sa Paggawa ng Kagamitan sa Pamamahala ng Paghahatid ng Fuel sa mga pasilidad sa pagsubok. Ang mga balbula na ito ay tumutulong na mapanatili ang tumpak na mga kondisyon na kinakailangan Para sa kalidad ng paggawa ng sangkap ng automotiko.
Gumagamit ang mga halaman sa pagproseso ng kemikal proporsyonal na control control valves para sa tumpak na dosing kemikal at paghahalo operasyon. Ang kakayahang tumpak na makontrol ang mga rate ng daloy ay nagsisiguro ng wastong kemikal Mga Ratios, Pagpapabuti ng kalidad ng produkto habang pinapanatili ang mga pamantayan sa kaligtasan.
Ang mga sistema ng HVAC ay lalong nagsasama proporsyonal na control valves para sa control ng zone at pag -optimize ng enerhiya. Ang mga balbula na ito ay maaaring baguhin ang pinalamig na tubig o mainit na daloy ng tubig sa mga indibidwal na zone Batay sa demand, makabuluhang pagpapabuti ng kahusayan ng enerhiya at sumasakop aliw.
Mga pamantayan at pagsasaalang -alang sa pagpili
Pagpili ng tamang proporsyonal na daloy Ang control valve ay nangangailangan ng maingat na pagsasaalang -alang ng maraming mga kadahilanan. Rate ng daloy Ang mga kinakailangan ay kumakatawan sa pangunahing pagsasaalang -alang, dahil ang mga balbula ay dapat na sukat Nararapat para sa minimum at maximum na mga kahilingan sa daloy. Ang mga undersized valves ay hindi maaaring magbigay ng sapat na daloy, habang ang sobrang laki ng mga balbula ay maaaring kakulangan katumpakan sa mababang mga rate ng daloy.
Operating pressure at temperatura saklaw dapat tumugma sa mga kinakailangan sa aplikasyon. Ang mga proporsyonal na balbula ay magagamit sa iba't ibang mga rating ng presyon, mula sa mga aplikasyon ng mababang presyon sa ilalim ng 100 psi hanggang Ang mga sistema ng high-pressure na lumampas sa 5000 psi. Tinitiyak ng pagiging tugma ng temperatura maaasahang operasyon sa inaasahang saklaw ng operating.
Ang pagiging tugma ng likido ay mahalaga para sa balbula kahabaan ng buhay at pagganap. Ang mga materyales sa balbula ay dapat na katugma sa proseso ng likido upang maiwasan ang kaagnasan, marawal na kalagayan, o kontaminasyon. Ito Kasama sa pagsasaalang -alang ang parehong mga materyales sa katawan ng balbula at panloob na sealing mga sangkap.
Ang pagiging tugma ng signal ng control ay nagsisiguro ng wasto Pagsasama sa umiiral na mga sistema ng control. Kung ang system ay gumagamit ng boltahe Mga signal, kasalukuyang signal, o mga protocol ng komunikasyon sa digital, dapat ang balbula katugma sa magagamit na mga output ng control.
Pinakamahusay na pag -install at pagpapanatili Mga kasanayan
Ang wastong pag -install ay mahalaga para sa Ang pinakamabuting proporsyonal na pagganap ng control valve ng daloy. Ang balbula ay dapat naka -install sa tamang direksyon ng daloy, tulad ng ipinahiwatig ng daloy ng mga arrow sa katawan ng balbula. Ang sapat na tuwid na pipe ay tumatakbo bago at pagkatapos ng tulong ng balbula na matiyak matatag na mga kondisyon ng daloy at tumpak na kontrol.
Ang mga koneksyon sa elektrikal ay dapat na ligtas at Wastong protektado upang maiwasan ang pagkagambala sa mga signal ng control. Paggamit naaangkop na mga uri ng cable at pagsunod sa mga rekomendasyon ng tagagawa para sa kawad Tumutulong ang pag -ruta na mapanatili ang integridad ng signal at pagtugon sa balbula.
Ang regular na pagpapanatili ay nagpapalawak ng buhay ng balbula at nagpapanatili ng pagganap. Kasama dito ang pana -panahong inspeksyon ng elektrikal Mga koneksyon, paglilinis ng mga sangkap ng balbula, at pag -verify ng control signal kawastuhan. Maraming mga modernong proporsyonal na balbula ang nagsasama ng mga kakayahan sa diagnostic na Maaaring alerto ang mga operator sa mga potensyal na isyu bago ito makakaapekto sa pagganap ng system.
