Kapag nagtatrabaho sa mga hydraulic system, ang pagkontrol sa direksyon ng daloy ay mahalaga para sa kaligtasan at kahusayan. Ang balbula ng kartutso ng Bosch Rexroth M-SR ay nagsisilbing isang maaasahang balbula ng tseke na nagbibigay-daan sa likido na dumaloy sa isang direksyon habang ganap na humaharang sa reverse flow. Ang sangkap na ito ay naging isang pamantayang pagpipilian sa mga pang-industriya na hydraulic application dahil sa compact na disenyo at pagganap na walang pagtagas.
Ano ang balbula ng kartutso ng M-SR
Ang balbula ng kartutso ng M-SR ay isang uri ng screw-in na uri ng hydraulic check valve na ginawa ng Bosch Rexroth, isa sa mga nangungunang kumpanya sa teknolohiyang haydroliko. Ang cartridge valve na M-SR ay kabilang sa 1x series at gumagamit ng isang disenyo ng poppet upang makontrol ang daloy ng likido. Ang balbula ay umaangkop nang direkta sa isang sari-saring bloke, na nakakatipid ng puwang kumpara sa tradisyonal na mga balbula na naka-mount na linya.
Ang pangunahing operasyon ay prangka. Kapag ang haydroliko na likido ay nagtutulak laban sa balbula sa pasulong na direksyon na may sapat na presyon, bubukas ang poppet at pinapayagan ang daloy. Kapag ang presyon ay nagmula sa reverse direksyon, ang mga poppet seal ay mahigpit na laban sa upuan nito, na pumipigil sa anumang backflow. Ang metal-to-metal sealing na ito ay lumilikha ng isang tumagas na masikip na pagsasara na nagpapanatili ng presyon ng system nang walang pagkasira sa paglipas ng panahon.
Ang Cartridge Valve M-SR ay dumating sa dalawang uri ng pag-install: ang Ke Angle Valve para sa 90-degree na mga landas ng daloy at ang KD inline na balbula para sa mga tuwid na landas ng daloy. Ang kakayahang umangkop na ito ay tumutulong sa mga inhinyero na magdisenyo ng mga compact hydraulic circuit na akma sa loob ng limitadong espasyo.
Teknikal na mga pagtutukoy at saklaw ng laki
Ang balbula ng kartutso ng M-SR ay magagamit sa pitong mga laki ng nominal, na itinalaga bilang NG 6 hanggang NG 30. Ang bawat laki ay humahawak ng iba't ibang mga rate ng daloy at mga antas ng presyon depende sa mga kinakailangan sa aplikasyon.
Para sa mas maliit na mga sistema, ang NG 6 na kartutso na balbula ng M-SR ay dumadaloy hanggang sa 6 litro bawat minuto at nagpapatakbo sa mga panggigipit hanggang sa 420 bar. Habang tumataas ang laki, ang kapasidad ng daloy ay lumalaki nang malaki. Ang bersyon ng NG 10 ay namamahala ng 50 litro bawat minuto, habang ang NG 15 ay maaaring hawakan ang 120 litro bawat minuto. Ang pinakamalaking standard na laki, ng 30, ay tumatanggap ng daloy hanggang sa 400 litro bawat minuto, kahit na ang pinakamataas na rating ng presyon ay bumaba sa 250 bar.
Ang presyon ng pag -crack, na kung saan ay ang minimum na presyon na kinakailangan upang buksan ang balbula, mula sa mahalagang zero (para sa mga bersyon na walang spring) hanggang sa 5 bar. Karamihan sa mga aplikasyon ay gumagamit ng karaniwang 0.5 bar spring, na nagbibigay ng maaasahang pagbubuklod habang madali ang pagbubukas kapag nagsisimula ang daloy ng pasulong. Ang mas mataas na pag -crack ng mga presyur tulad ng 1.5 bar o 3 bar ay magagamit para sa mga system na nangangailangan ng mas malakas na reverse sealing force.
Ang saklaw ng temperatura ng operating ay nakasalalay sa materyal na selyo. Ang mga karaniwang NBR seal ay gumagana mula sa negatibong 30 degree Celsius hanggang sa positibong 80 degree Celsius. Para sa mga application na may mataas na temperatura o kemikal na lumalaban, ang mga seal ng FKM ay nagpapalawak ng itaas na limitasyon habang pinipigilan ang saklaw ng malamig na temperatura.
Ang cartridge valve M-SR ay gumagana sa iba't ibang mga haydroliko na likido kabilang ang mga langis ng mineral, biodegradable fluid, at mga pagpipilian na lumalaban sa sunog. Kapag gumagamit ng mga likido na batay sa tubig, ang temperatura ng operating ay dapat manatili sa ibaba 60 degree Celsius upang mapanatili ang kahabaan ng selyo.
Mga kinakailangan sa pag -install at mga detalye ng pag -mount
Ang pag-install ng balbula ng kartutso ng M-SR ay nangangailangan ng pansin sa ilang mga dimensional at mga pagtutukoy sa ibabaw. Ang haba ng katawan ng balbula ay nag -iiba ayon sa laki, mula sa 33.3 milimetro para sa 6 hanggang 83.3 milimetro para sa NG 30, na may negatibong pagpapaubaya ng 0.1 milimetro. Ang pag -install ng lukab ay sumusunod sa pamantayang Zn 10001, na nagsisiguro ng pagiging tugma sa maayos na dinisenyo na mga bloke ng sari -sari.
Ang bawat laki ay nangangailangan ng isang tiyak na sinulid na plug upang i -seal ang lukab. Halimbawa, ang NG 10 Cartridge Valve M-SR ay gumagamit ng bahagi ng R913011603, na mayroong 18 milimetro diameter na ipinanganak at g 1/2 pipe thread. Ang bersyon ng NG 20 ay gumagamit ng isang mas malaking plug na may 30 milimetro na nanganak at G 1 thread. Ang mga plug na ito ay dapat na gaanong langis bago ang pag -install upang maiwasan ang galling at matiyak ang wastong pagbubuklod.
Mga bagay sa pagtatapos ng ibabaw para sa maaasahang operasyon. Ang mga ibabaw ng sealing ay dapat magkaroon ng isang halaga ng pagkamagaspang sa pagitan ng Rz 8 at Rz 16. Ang balbula ay maaaring mag -mount sa anumang orientation, kahit na ang pag -iwas sa mga bulsa ng hangin sa circuit ay nakakatulong na maiwasan ang cavitation at ingay.
Para sa mga application na high-pressure sa itaas ng 350 bar, ang pag-aaplay ng Loctite 243 thread locker sa mga plug thread ay nagdaragdag ng seguridad laban sa pag-loosening mula sa panginginig ng boses. Ang cartridge valve M-SR ay nagpapanatili ng na-rate na kapasidad ng presyon kapag naka-install nang tama na may wastong mga halaga ng metalikang kuwintas.
Mga katangian ng pagganap at mga curves ng daloy
Ang pag-unawa kung paano kumikilos ang balbula ng kartutso ng M-SR sa ilalim ng iba't ibang mga kondisyon ay tumutulong sa mga inhinyero na piliin ang tamang sukat at tagsibol. Ang ugnayan sa pagitan ng rate ng daloy at pagbagsak ng presyon ay sumusunod sa isang nonlinear curve na nag -iiba ayon sa laki ng balbula at setting ng presyon ng pag -crack.
Ang pagkuha ng ng 15 kartutso na balbula M-SR bilang isang halimbawa, kapag dumadaloy ng 100 litro bawat minuto na may isang 0.5 bar spring, ang pagbagsak ng presyon sa buong balbula ay sumusukat sa humigit-kumulang na 0.8 bar. Habang tumataas ang daloy, ang pagbagsak ng presyon ay tumataas nang mas mabilis dahil sa pagtaas ng bilis sa pamamagitan ng pagbubukas ng balbula. Sa 120 litro bawat minuto, ang pagbagsak ng presyon ay umabot sa halos 1.2 bar.
Para sa mas malaking mga balbula tulad ng NG 30, ang pagbagsak ng presyon ay nananatiling mas mababa sa katumbas na mga rate ng daloy dahil sa mas malaking lugar ng daloy. Sa 400 litro bawat minuto, ang NG 30 cartridge valve M-SR ay nagpapakita ng isang pagbagsak ng presyon sa paligid ng 10 bar, na kung saan ay katanggap-tanggap sa karamihan ng mga high-flow circuit.
Ang mga curves ng pagganap na ito ay ipinapalagay ang paggamit ng HLP 46 hydraulic oil sa 40 degrees Celsius. Ang mga pagbabago sa lapot ay nakakaapekto sa pagbagsak ng presyon, na may mas makapal na likido na lumilikha ng mas mataas na pagtutol. Ang balbula ay humahawak ng mga viscosities mula sa 2.8 hanggang sa 500 square milimetro bawat segundo, kahit na ang pagganap sa labas ng karaniwang saklaw ay dapat na mapatunayan para sa mga tiyak na aplikasyon.
Ang reverse sealing pagganap ay mahalagang perpekto. Kapag kumikilos ang presyon laban sa direksyon ng pagsasara, matatag ang mga upuan ng poppet at pinipigilan ang pagtagas. Ang pagtagas na katangian na ito ay ginagawang angkop ang balbula ng kartutso na M-SR para sa paghawak ng presyon sa mga cylinders o pagpigil sa reverse flow sa mga pump circuit.
Karaniwang mga aplikasyon at gumamit ng mga kaso
Natagpuan ng balbula ng kartutso ng M-SR ang paggamit sa maraming mga industriya kung saan kinakailangan ang maaasahang pag-andar ng balbula ng tseke. Sa pagmamanupaktura ng automotiko, ang mga balbula na ito ay nagpoprotekta sa mga pagsubok sa paghahatid at mga circuit ng sistema ng preno. Ang isang tipikal na pag-install ay maaaring gumamit ng isang ng 20 kartutso na balbula M-SR sa isang circuit ng pagsubok sa paghahatid na dumadaloy ng 200 litro bawat minuto, kung saan pinipigilan ang pag-agos ng backflow na tumpak na mga resulta ng pagsubok at pinoprotektahan ang mga mamahaling kagamitan.
Ang makinarya ng packaging ay nakasalalay sa tumpak na pagpoposisyon ng silindro, at pinipigilan ng balbula ng kartutso na M-SR ang pag-load ng pag-load sa pamamagitan ng pagharang ng reverse flow kapag ang mga sentro ng valve ng direksyon. Ang application na ito ay madalas na gumagamit ng mas maliit na sukat tulad ng NG 10 o NG 15, na naitugma sa mga kinakailangan sa daloy ng silindro.
Ang kagamitan sa medikal at parmasyutiko ay hinihingi ang malinis na operasyon nang walang mga panganib sa kontaminasyon. Ang selyadong disenyo ng kartutso ng balbula ng M-SR ay nag-aalis ng mga panlabas na landas ng pagtagas na maaaring magpakilala ng mga kontaminado. Ang mga sistemang ito ay karaniwang nagpapatakbo sa katamtamang mga panggigipit kung saan ang 420 bar rating ay nagbibigay ng maraming safety margin.
Ang mga tool sa pang-industriya na makina ay gumagamit ng cartridge valve M-SR sa mga pump bypass circuit at mga application na may hawak na cylinder. Ang compact na pag -install ay nakakatipid ng puwang ng panel habang naghahatid ng maaasahang pagganap sa hinihingi na mga kapaligiran sa paggawa. Isinasama rin ng mga kagamitan sa konstruksyon at mga sistema ng control ng pitch ng hangin ng hangin ang mga balbula na ito para sa kanilang matatag na kakayahan sa high-pressure.
Ang kakayahang magamit ng Cartridge Valve M-SR ay nagmula sa simpleng operasyon at malawak na hanay ng mga sukat. Maaaring tukuyin ng mga inhinyero ang eksaktong kumbinasyon ng laki, presyon ng pag -crack, at materyal na selyo upang tumugma sa kanilang mga tiyak na kinakailangan.
Mga pagsasaalang -alang sa pagpapanatili at buhay ng serbisyo
Ang isang bentahe ng balbula ng kartutso ng M-SR ay ang mahabang buhay ng serbisyo na may kaunting pagpapanatili. Ang Bosch Rexroth ay nagre-rate ng ibig sabihin ng oras sa mapanganib na pagkabigo sa 150 taon sa ilalim ng normal na mga kondisyon ng operating, na isinasalin sa mahalagang operasyon na walang pagpapanatili para sa karamihan sa mga pag-install.
Ang pangunahing kinakailangan sa serbisyo ay nagsasangkot ng pagpapanatili ng wastong kalinisan ng likido. Ang balbula ay nangangailangan ng pagsasala ng 20 micrometer o finer upang maiwasan ang kontaminasyon ng butil na maaaring makapinsala sa mga ibabaw ng sealing. Kasunod ng ISO 4406 Antas ng Kalinisan 20/18/15 Tinitiyak ang maaasahang operasyon at maximum na buhay.
Ang may sinulid na plug na nagtatakda ng lukab ay itinuturing na isang item ng pagsusuot, kahit na ang kapalit ay bihirang kinakailangan maliban kung ang balbula ay tinanggal at muling mai -install nang maraming beses. Ang mga plug ng kapalit ay magagamit nang hiwalay gamit ang parehong mga numero ng bahagi na nakalista para sa paunang pag -install.
Kapag nagpapatakbo ng balbula ng kartutso M-SR sa malupit na mga kapaligiran na may mataas na temperatura, agresibong likido, o mabibigat na kontaminasyon, ang mga agwat ng inspeksyon ay dapat na paikliin mula sa karaniwang pag-aakala. Ang pagsubaybay para sa panlabas na pagtagas sa paligid ng sinulid na plug at pagsuri ng mga presyur ng system ay pana -panahong tumutulong na mahuli ang mga potensyal na isyu bago ang pagkabigo.
Ang selyadong disenyo ng kartutso ay pinoprotektahan ang mga panloob na sangkap mula sa pagkakalantad sa kapaligiran, na nag -aambag sa mahusay na tala ng pagiging maaasahan. Hindi tulad ng mga panlabas na balbula ng tseke na maaaring magdusa ng kaagnasan o pisikal na pinsala, ang balbula ng M-SR ay nakaupo sa protektado sa loob ng sari-sari block.
Paghahambing ng mga kahalili at katugmang mga produkto
Habang ang balbula ng kartutso ng Bosch Rexroth M-SR ay nagtatakda ng pamantayan para sa pagganap ng high-pressure check balbula, maraming mga kahalili ang umiiral sa merkado. Ang pag -unawa sa mga pagkakaiba ay nakakatulong sa mga desisyon ng sourcing at mga katanungan sa pagiging tugma.
Nag-aalok ang Hydac ng serye ng CSBN ng mga balbula ng tseke ng kartutso na may katulad na pag-mount ng tornilyo ngunit karaniwang na-rate sa 350 bar sa halip na 420 bar. Ang mga balbula na ito ay nagkakahalaga ng bahagyang mas mababa habang naghahatid ng maihahambing na pagganap sa mga application na hindi nangangailangan ng buong rating ng presyon. Ginagawa ng Parker ang serye ng D1VW, na kasama ang mga pagpipilian sa pagsubaybay sa elektronik para sa mga system na nangangailangan ng puna sa katayuan ng balbula.

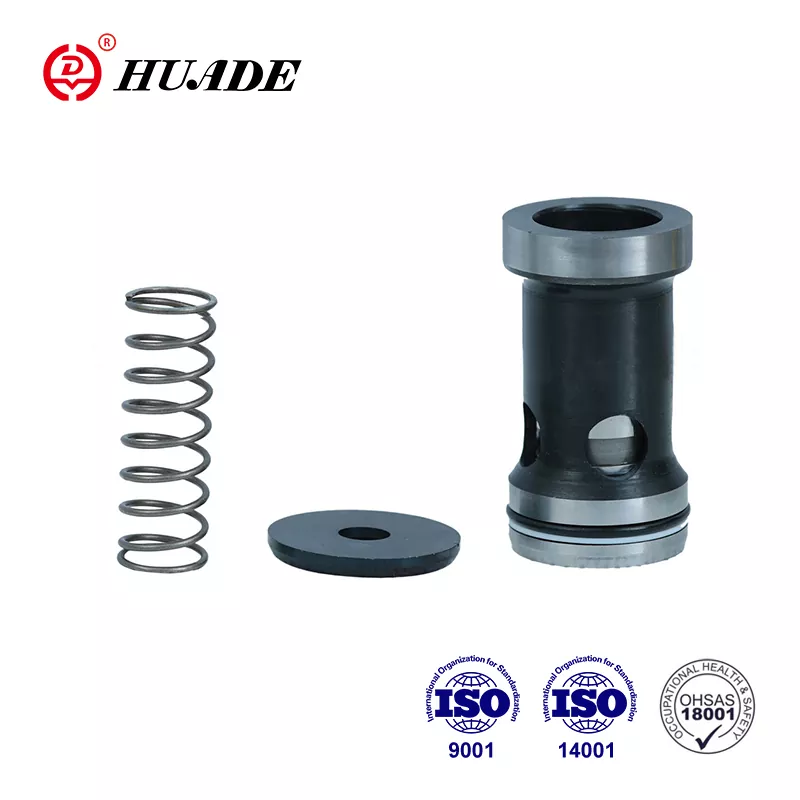

Maraming mga tagagawa sa Tsina ang gumagawa ng mga balbula ng kartutso na katugma sa mga pagtutukoy ng M-SR. Ang mga kumpanya tulad ng Huade at Hengli ay gumagawa ng mga balbula na tumutugma sa dimensional at mga katangian ng pagganap sa mas mababang mga puntos ng presyo. Ang mga kahaliling ito ay maaaring gumana nang maayos sa mga di-kritikal na aplikasyon o kung saan ang mga hadlang sa badyet ay makabuluhan. Ang pangunahing pagsasaalang -alang ay nagpapatunay na ang tagagawa ay nagpapanatili ng wastong kontrol sa kalidad at nagbibigay ng dokumentasyon ng sertipikasyon ng ISO.
Kapag pumipili sa pagitan ng orihinal na Bosch Rexroth Cartridge Valve M-SR at mga katugmang alternatibo, isaalang-alang ang kritikal ng aplikasyon, kinakailangang mga antas ng sertipikasyon, at pagkakaroon ng lokal na suporta. Ang mga kritikal na sistema na hindi maaaring magparaya sa pagkabigo ay dapat gumamit ng mga orihinal na kagamitan. Ang mas kaunting hinihingi na mga aplikasyon ay maaaring tumanggap ng mga katugmang produkto upang mabawasan ang mga gastos.
Kung saan bibilhin at impormasyon sa pagpepresyo
Ang balbula ng kartutso ng M-SR ay magagamit sa pamamagitan ng maraming mga channel depende sa iyong mga kinakailangan sa lokasyon at dami. Ang Bosch Rexroth ay nagpapatakbo ng isang opisyal na online store sa [store.boschrexroth.com] (http://store.boschrexroth.com/) kung saan ang mga karaniwang pagsasaayos ng barko sa loob ng isa hanggang tatlong araw. Ang mga numero ng bahagi ay sumusunod sa isang tiyak na format, tulad ng R900350797 para sa isang ng 30 na balbula ng anggulo ng KE na may 0.5 bar spring.
Ang mga awtorisadong namamahagi tulad ng Buyrexroth ay nagbibigay ng cartridge valve M-SR na may transparent na pagpepresyo at mga pagpipilian sa pagpapadala sa buong mundo. Ang mga namamahagi na ito ay karaniwang stock ng mga karaniwang sukat at maaaring mag -order ng mga espesyal na pagsasaayos nang direkta mula sa pabrika. Ang mga oras ng tingga para sa mga karaniwang bahagi ay karaniwang maikli, habang ang mga pasadyang pagtutukoy ay maaaring mangailangan ng ilang linggo.
Ang pagpepresyo ay nag -iiba nang malaki sa pamamagitan ng laki ng balbula at pagsasaayos. Ang mas maliit na sukat tulad ng NG 6 ay karaniwang nagkakahalaga sa pagitan ng 50 at 80 dolyar, habang ang mga malalaking NG 30 na balbula ay maaaring umabot ng 200 dolyar o higit pa. Ang mga katugmang alternatibo mula sa mga tagagawa ng Tsino ay maaaring presyo ng 20 hanggang 40 porsyento na mas mababa, kahit na ang minimum na dami ng order ay maaaring mas mataas kaysa sa ginustong para sa mga maliliit na proyekto.
Para sa mga dalubhasang aplikasyon na nangangailangan ng mga seal ng FKM o hindi pamantayang pag-crack ng mga presyon, na humihiling ng isang quote nang direkta mula sa mga namamahagi o ang tagagawa ay madalas na nagbubunga ng pinakamahusay na mga resulta. Ang suporta sa teknikal ay makakatulong na kumpirmahin na ang napiling Cartridge Valve M-SR na pagsasaayos ay tumutugma sa mga kinakailangan sa aplikasyon bago bumili.
Mga pagsasaalang -alang sa disenyo para sa pagsasama ng system
Ang pagsasama ng balbula ng kartutso ng M-SR sa isang hydraulic system ay nangangailangan ng maingat na pansin sa sari-sari na disenyo at layout ng circuit. Ang balbula ay nag -install sa isang karaniwang lukab na dapat na makina upang tumpak na mga sukat. Ang pakikipagtulungan sa mga sari -saring supplier na sumusunod sa pamantayang Zn 10001 ay nagsisiguro ng wastong akma at pagganap.
Ang direksyon ng daloy sa pamamagitan ng cartridge valve M-SR ay dapat na nakahanay sa disenyo ng circuit. Ang arrow sa katawan ng balbula o simbolo ng katalogo ay nagpapahiwatig ng libreng direksyon ng daloy. Ang pag -install ng balbula pabalik ay hahadlangan ang lahat ng daloy, kaya mahalaga ang pag -verify sa pagpupulong. Ang ilang mga inhinyero ay minarkahan ang manifold block na may mga arrow ng direksyon ng daloy upang maiwasan ang mga error sa pag -install.
Ang mga kalkulasyon ng drop ng presyon ay dapat account para sa mga katangian ng balbula sa inaasahang mga rate ng daloy. Habang ang pagbagsak ng presyon sa pamamagitan ng cartridge valve M-SR ay karaniwang maliit kumpara sa iba pang mga paghihigpit sa circuit, ang mga application na may mataas na daloy ay nakikinabang mula sa pagpili ng susunod na mas malaking sukat upang mabawasan ang pagkawala ng enerhiya at henerasyon ng init.
Ang pagpili ng presyon ng pag -crack ay nakakaapekto sa parehong pasulong na paglaban ng daloy at reverse sealing force. Ang mga application na nangangailangan ng kaunting paglaban sa pasulong ay dapat gumamit ng mas mababang mga presyon ng pag -crack tulad ng 0.2 bar o kahit na ang bersyon ng Springless. Ang mga system na dapat humawak ng presyon laban sa iba't ibang mga naglo -load ay nakikinabang mula sa mas mataas na mga presyon ng pag -crack na nagbibigay ng mas malakas na pagbubuklod.
Ang temperatura ng pagbibisikleta at pagkakatugma sa likido ay dapat na mapatunayan sa yugto ng disenyo. Kung ang system ay makakakita ng mga labis na temperatura o gumagamit ng mga specialty fluid, ang pagkumpirma ng pagiging tugma ng materyal ng selyo ay pumipigil sa napaaga na pagkabigo. Ang pagpipilian ng selyo ng FKM ay nagpapalawak ng paglaban sa kemikal para sa mga aplikasyon na kinasasangkutan ng mga agresibong additives o nakataas na temperatura.
Konklusyon
Ang balbula ng Bosch Rexroth M-SR Cartridge ay nagbibigay ng maaasahang pag-andar ng balbula ng tseke sa isang compact package na angkop para sa mga high-pressure hydraulic system. Ang disenyo ng kartutso ng tornilyo ay pinapadali ang pag-install habang tinatanggal ang mga panlabas na landas ng pagtagas. Ang saklaw ng mga sukat mula sa NG 6 hanggang NG 30 ay sumasaklaw sa mga kinakailangan ng daloy mula sa mga maliliit na cylinders hanggang sa malalaking pang -industriya na circuit.
Ang pagpili ng tamang pagsasaayos ng balbula ng kartutso ng M-SR ay nagsasangkot ng pagtutugma ng laki ng balbula sa mga kinakailangan sa daloy, pagpili ng naaangkop na presyon ng pag-crack para sa application, at pag-verify ng pagiging tugma ng selyo sa mga kondisyon ng operating. Ang mahusay na buhay ng serbisyo at minimal na mga kinakailangan sa pagpapanatili ay gumagawa ng balbula na ito ng isang mahusay na pagpipilian sa gastos sa buhay ng system.
Kung ang pagdidisenyo ng isang bagong hydraulic circuit o pagpapalit ng mga umiiral na sangkap, ang pag-unawa sa mga kakayahan at mga kinakailangan sa pag-install ng balbula ng kartutso ng M-SR ay nakakatulong na matiyak ang matagumpay na pagpapatupad. Ang malawakang pagkakaroon at malawak na kasaysayan ng aplikasyon ay nagbibigay ng tiwala sa pagtukoy ng napatunayan na sangkap na haydroliko.
