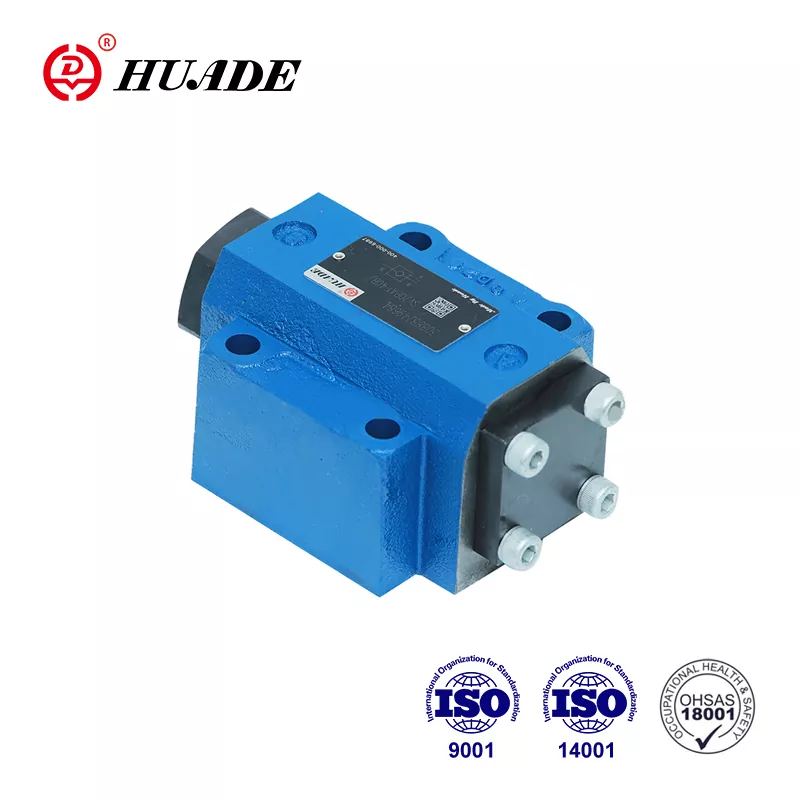

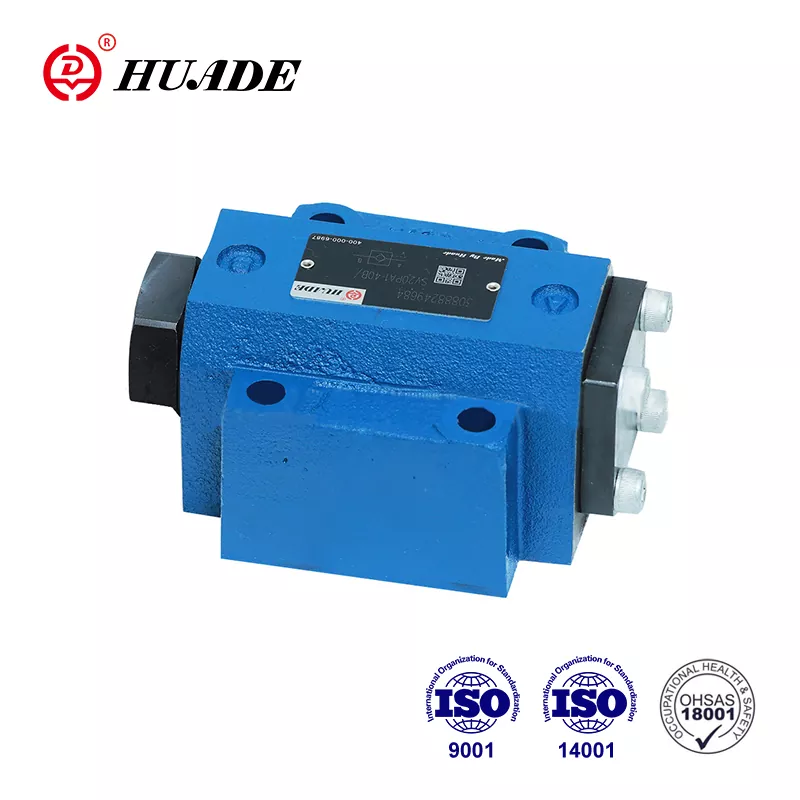

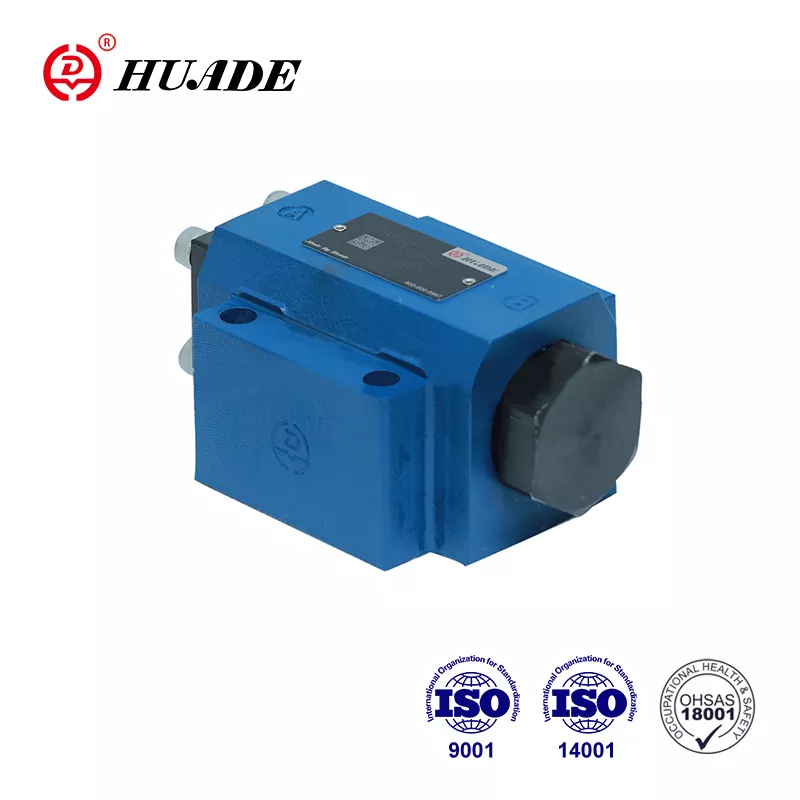

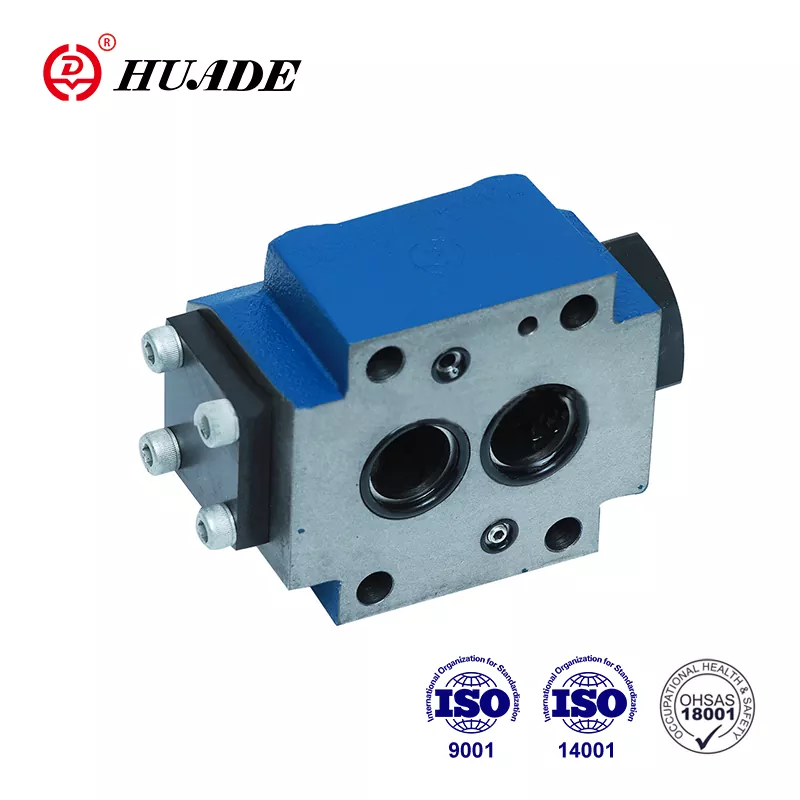

Pilot operated check valve SL

Ang Huafilter ay isang pinagsamang industriya at kumpanya ng kalakalan. Ang aming pangunahing negosyo ay ang supply ng Huade® hydraulic valves at ang pag -aayos ng mga hydraulic system. Kami ay pinarangalan na maging tanging ahente sa ibang bansa ng Huade. Ginagarantiyahan namin ang kalidad ng Pilot Operated Check Valve SL na naibenta namin sa loob ng isang taon. Ito ay mas advanced sa teknolohiya at mas matibay kaysa sa mga katulad na produkto sa linyang ito. Ang aming mga check valves ay palaging lumapit sa mga pamantayang pang -internasyonal. Pinahahalagahan namin ang kahusayan ng kalidad at serbisyo sa mga nakaranasang inhinyero na maaaring magbigay ng mga serbisyo ng pagpili ng produkto ng Rexroth®. Kami ay nakatuon sa pakikipagtulungan sa mga negosyo sa buong mundo para sa tagumpay sa isa't isa.

Magpadala ng Inquiry PDF Download

Paglalarawan ng Produkto

Ang Huade ay isang kilalang tatak sa China. Matapos itong maitatag, mayroon itong dalawang pangmatagalang karanasan sa kooperasyon kasama si Rexroth. Maaari itong ganap na palitan ang serye ng SL na inaalok ng Rexroth. Ang presyo ay mas makatwiran. Ang Huade® Check Valves SL Series ay mapagkumpitensya na may mahusay na kalidad at mas mababang presyo. Inilalagay ni Huade ang mahusay na stress sa kalidad. Ang pabrika ay pumasa sa ISO9001, ISO14001, at OH SAS18001. Ang mga hydraulic valves ng Huade ay malawakang ginagamit sa industriya ng militar at iba pang larangan dahil sa higit na mahusay na pagganap. Ang lahat ng mga huade® check valves ay mai -pack sa karaniwang mga karton kasama ang hindi tinatagusan ng tubig na plastik na packaging.

Ang parameter ng produkto ng pilot ay nagpapatakbo ng tseke na balbula SL

Teknikal na data
Istilo		10	16	20	25	30
Timbang	subplate mounting (kg)	1.8	-	4.7	-	7.8
	may sinulid na koneksyon (kg)	2.1	5.4	5.4	10	10
Posisyon ng Pag -install (㎫)		Opsyonal
Direksyon ng daloy (㎫)		Mula sa A hanggang B libre, mula sa B hanggang A sa pamamagitan ng pagbubukas
Operating pressure, max. (㎫)		0.5 ~ 315
Control pressure, max (㎫)		0.5 ~ 315
Dami ng Kontrol -Port x (CM3)		2.5	10.8	10.8	19.27	19.27
Dami ng Kontrol -Port Y (CM3)		2	9.6	9.6	17.5	17.5
Mga Lugar ng Kontrol -Area A1 (CM3)		1.3	3.46	3.46	5.72	5.72
-Area A2 (CM3)		0.33	0.7	0.7	1.33	1.33
-Area A3 (CM3)		3.8	10.17	10.17	16.61	16.61
-Area A4 (CM3)		0.79	1.13		1.54	1.54
Pressure Fluid		Mineral na langis (para sa selyo ng NBR) o pospeyt ester (para sa selyo ng FPM)
Saklaw ng temperatura ng Pressure Fluid （℃）		-30 ～+80
Saklaw ng lapot (mm2/s)		2.8 hanggang 500

Ang tampok ng produkto ng pilot na pinapatakbo ng tseke na balbula SL

Mga Tampok:

▶ Suriin ang balbula na kinokontrol ng likido

▶ Para sa pag -mount ng subplate, pag -mount ng pattern sa DIN 24 340

▶ Subplate o koneksyon na may sinulid na koneksyon

▶ Sa o walang pagtagas port

▶ Sa o walang pre-opening

▶ Uri ng pre-opening, dampened decompression

▶ 4 Pagbubukas ng mga panggigipit

▶ Porting Pattem hanggang DIN 24 340 FOM A, 1SO 4401 at CETOP- RP 121H

Mga Pag -andar, Seksyon at Mga Simbolo ng Pilot Operated Check Valve SL

Ang mga valves ng SL ay ang hydraulic pilot na pinatatakbo na mga balbula ng tseke sa disenyo ng uri ng poppet na maaaring mabuksan upang payagan ang mababa sa alinmang direksyon.

Ang mga balbula na ito ay ginagamit para sa paghihiwalay ng mga operating circuit sa ilalim ng presyon, bilang pag-iingat laban sa pagbaba ng isang pagkarga kapag naganap ang isang linya ng linya o laban sa mga gumagapang na paggalaw ng mga hydraulically lock-in actuators.

Karaniwang ang mga balbula na ito ay binubuo ng pabahay (1), poppet (2), compression spring (3), control spool (4) pati na rin ang isang pre-opening, bilang ball poppet valve (5), opsyonal.

Pinapayagan ng balbula ang libreng daloy mula sa A hanggang B, sa direksyon ng counter ang poppet (2) ay gaganapin sa upuan nito sa pamamagitan ng presyon ng system, bukod pa sa puwersa ng tagsibol.

Sa pamamagitan ng koneksyon ng presyon sa control port x ang control piston (4) ay inilipat sa kanan. Itinulak nito ang poppet (2) mula sa upuan. Ngayon ang balbula ay maaari ring magkaroon ng daloy mula sa B hanggang A.

Upang matiyak ang wastong pagbubukas ng balbula sa pamamagitan ng control piston (4) isang tiyak na minimum na presyon ng kontrol ay kinakailangan.

I-type ang SL..A .. (na may Pre-opening, Seksyon 1)

Ang balbula na ito ay may karagdagang pre-opening. Sa pamamagitan ng koneksyon ng presyon sa control port x ang control piston (4) ay itinulak sa kanan.

Ito ang unang nagtulak sa bola (5) at pagkatapos ay ang poppet (2) mula sa upuan. Ngayon ang balbula ay maaari ring magkaroon ng daloy mula sa B hanggang A. Dahil sa pre-opening mayroong isang dampened decompression ng likido sa ilalim ng presyon. Sa pamamagitan ng posibleng mga shocks ng presyon ay maiiwasan

I -type ang SL ... (na may Leakage Port, Seksyon 2)

Ang pag -andar ng balbula na ito ay pangunahing katulad ng Valve SV. Ang pagkakaiba ay ang karagdagang pagtagas port Y. kasama nito ang lugar ng annulus ng control piston (4) ay nahihiwalay mula sa port A.

Ang presyon na naroroon sa port ay isang lugar lamang na epekto A4, ng control piston (4).

Simbolo ng SL

Cutaway view ng check valve type SL. .Pb

(na may leakage port, nang walang pre-opening)
