Pressure Reducing Valve DR 10

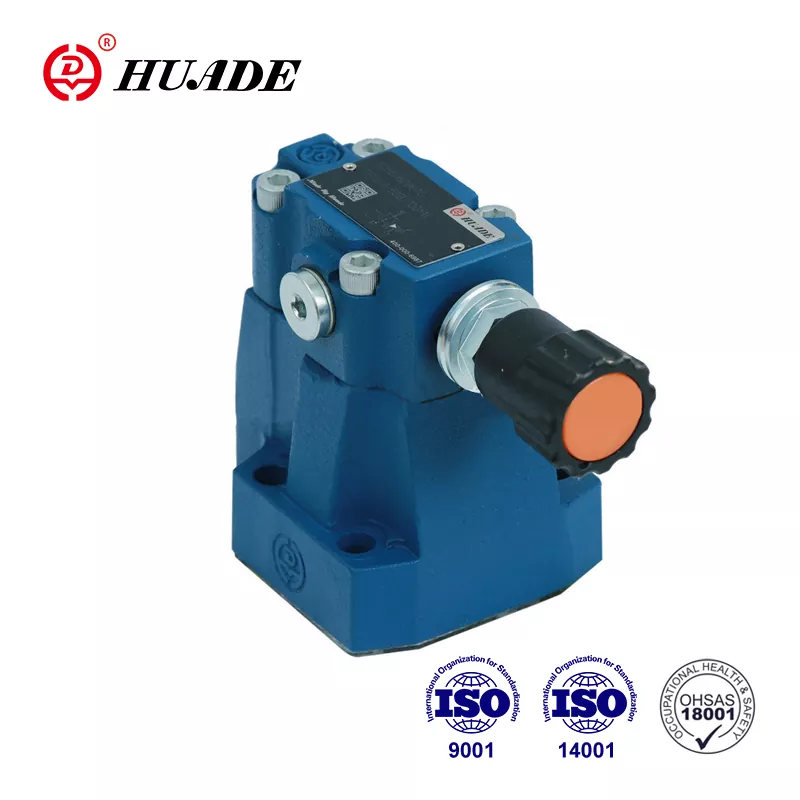

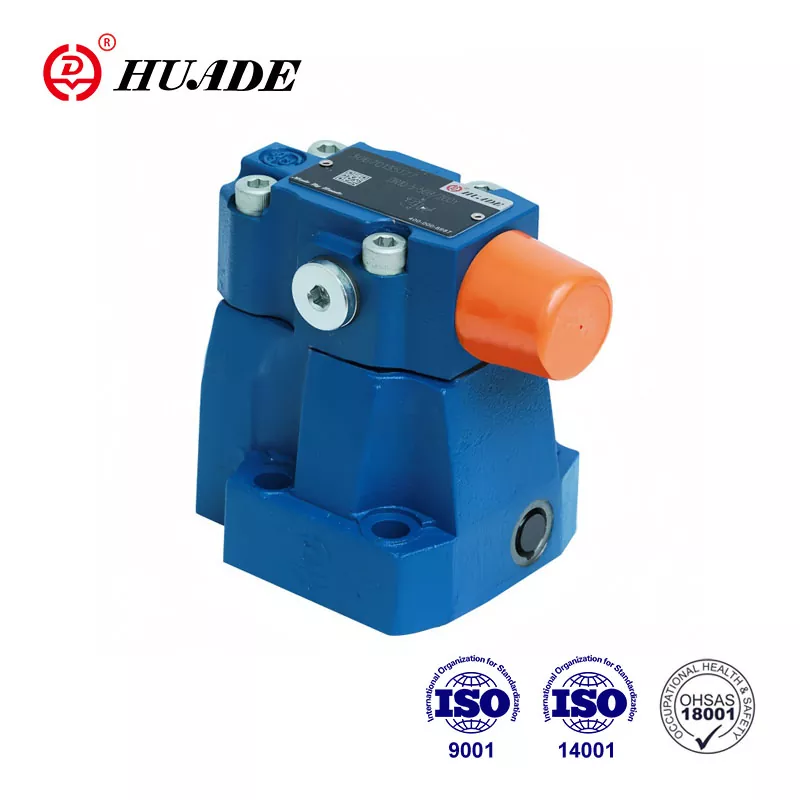

Ang Pilot Pressure reducing valve DR 10 DP ay ginagamit upang kontrolin ang presyon ng hydraulic system. Ang presyo ay mas makatwiran kumpara sa iba pang internasyonal na sikat na tatak. Ang Huade Hydraulic ay mas binibigyang pansin ang pagiging praktikal ng mga produkto nito. Ang Huade Hydraulic ay isang pambansang pangunahing negosyo. Ito ay dalawang beses na nakikipagtulungan sa Rexroth sa mahabang panahon, na nagpapakilala ng advanced na teknolohiya mula sa Rexroth at mga advanced na kagamitan sa produksyon mula sa buong mundo upang matiyak ang mataas na kalidad ng mga pressure reducing valve nito. Matapos ang mga taon ng pag-unlad, ang Huade ay naging isang nangungunang tatak sa industriya ng haydroliko ng China. Ang Huade® ay isang kilalang trademark sa China.

Parameter ng produkto ng Pressure Reducing Valve DR 10

Tampok ng Produkto At Paglalapat ng Pressure Reducing Valve DR 10

Mga Tampok:

▶ Pag-mount ng subplate

▶ Para sa mga sinulid na koneksyon

▶ Para sa manifold mounting

▶ 4 na elemento ng pagsasaayos:

. Rotary knob

. Sleeve na may hexagon at protective cap,

. Nakakandadong rotary knob na may sukat

. Rotary knob na may sukat

▶ 4 na mga setting ng presyon na opsyonal na check valve (para lamang sa balbula para sa subplate mounting)

Application:

Ang pangunahing pag-andar ng pagbabawas ng presyon ng balbula DR 10 ay upang bawasan ang presyon sa system.

Seksyon at simbolo ng Pressure Reducing Valve DR 10

Ang uri ng mga pressure valve na DR 10 ay mga pilot operated pressure reducing valve, na kinokontrol mula sa pangalawang circuit. Ang mga ito ay karaniwang binubuo ng pangunahing balbula (1) na may pangunahing spool insert(3) at pilot valve (2) na may elemento ng pagsasaayos ng presyon.

Sa pamamahinga, ang mga balbula ay bukas, ang likido ay maaaring malayang dumaan mula sa port B patungo sa port A sa pamamagitan ng pangunahing spool insert (3).

Ang presyon na nasa port A ay kumikilos sa ilalim na bahagi ng pangunahing spool. Kasabay nito ay mayroong pressure na kumikilos sa bola(6) sa pilot valve (2) sa pamamagitan ng orifice (4) sa spring loaded side ng main piston (3) at sa pamamagitan ng port(5). Pareho itong kumikilos sa bola (6) sa pamamagitan ng orifice (7), control line (8), check valve(9) at orifice (10). Ayon sa setting ng spring(11), nagkakaroon ng pressure sa harap ng bola (6), sa port (5) at sa spring chamber(12), hawak ang control piston (13) sa

bukas na posisyon. Maaaring malayang dumaloy ang fluid mula sa port B papunta sa port A sa pamamagitan ng main spool insert (3), hanggang sa lumampas ang pressure sa port A sa value na itinakda sa spring (11) at mabuksan ang bola (6).

gumagalaw ang piston (13) sa posisyong pagsasara.

Ang nais na pinababang presyon ay nakakamit, kapag ang isang balanse sa pagitan ng presyon sa port A at ang presyon na itinakda sa tagsibol (11) ay naabot. Ang pilot oil drain mula sa spring chamber(14) hanggang sa tangke ay nagaganap sa labas sa pamamagitan ng control line (15).

Ang libreng return flow mula sa port A hanggang B ay maaaring makamit sa pamamagitan ng pag-install ng opsyonal na check valve (16).

Ang koneksyon ng pressure gauge (17) ay nagpapahintulot sa pinababang presyon sa port A na masubaybayan.

istraktura ng   DR...50B

Mga simbolo ng  DR...50B
