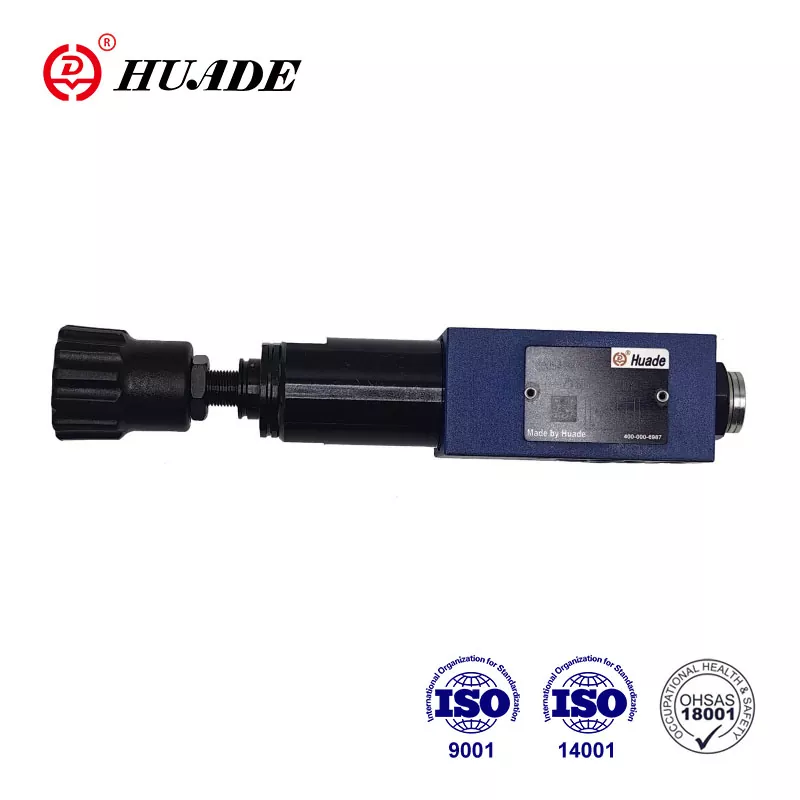

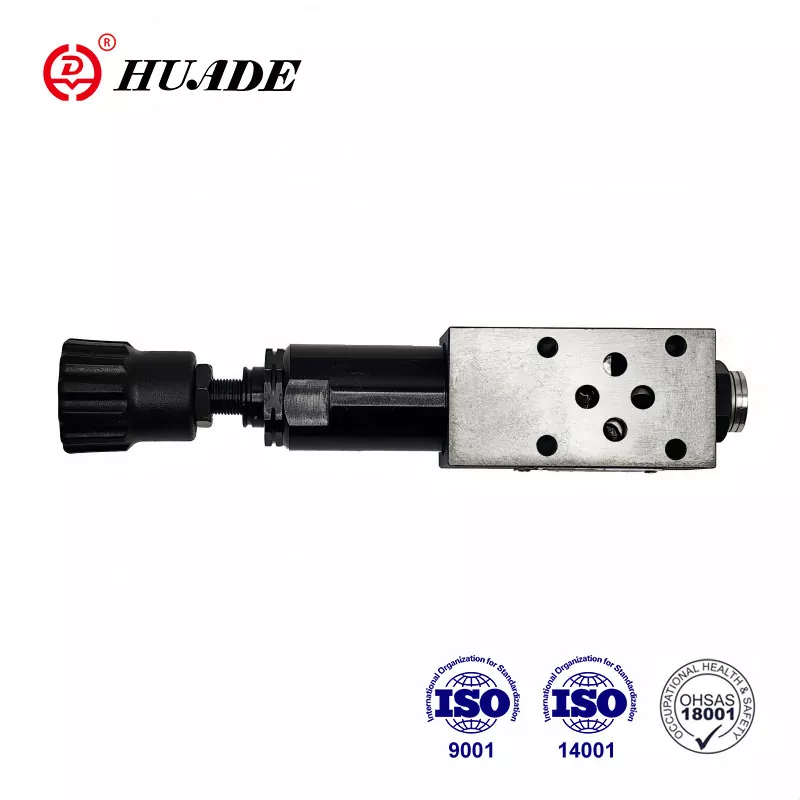

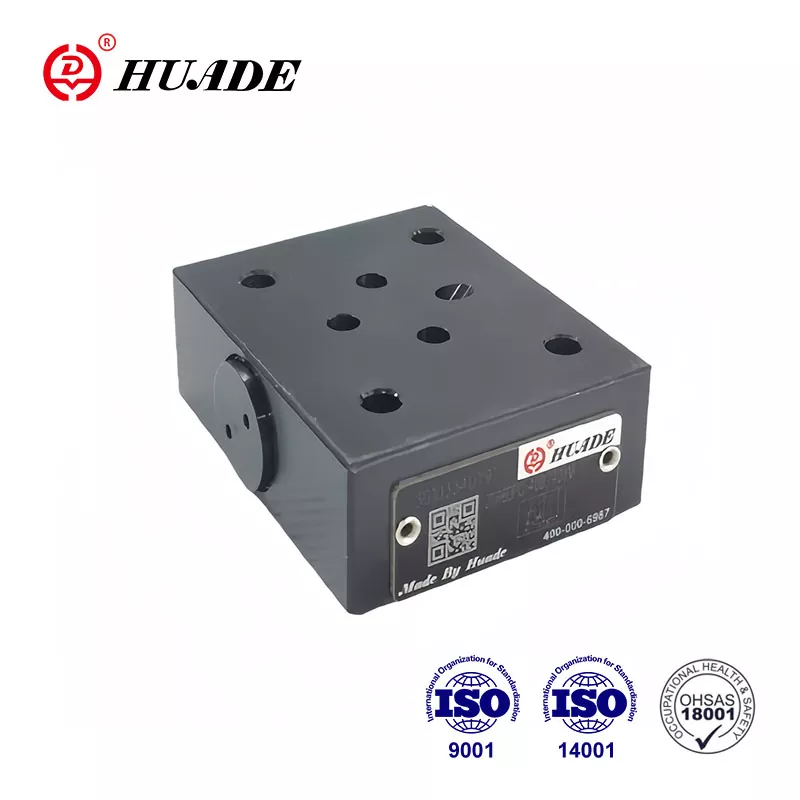

Ang pagbawas ng presyon ng balbula ZDR 6 DPO

Ang Huade® Pressure Reducing Valves ay palaging dumating sa mga pamantayang pang -internasyonal. Huade Hydraulic Gumamit ng buong paggamit ng masaganang mga mapagkukunan ng domestic upang makontrol ang mga gastos upang magbigay ng mga produktong haydroliko sa isang makatwirang presyo. Ang pagbawas ng presyon ng balbula ZDR 6 DP0 ay maaaring magamit upang mabawasan ang presyon ng mga hydraulic system.

Ang parameter ng produkto ng presyon ng pagbabawas ng balbula ZDR 6 DPO

Tampok ng Produkto at Application ng Pressure Reducing Valve ZDR 6 DPO

Mga Tampok:

▶ Disenyo ng Sandwich Plate

Application:

Ang Uri ng Valve ZDR 6 DPO ay ginagamit upang mabawasan ang presyon ng system.

Seksyon at simbolo ng presyon na binabawasan ang balbula ZDR 6 DPO

Pressure Reducing Valves Uri ng ZDR 6 DPO ... 40B/40ym ay ang pagbawas ng presyon ng mga balbula ng disenyo ng sandwich plate. Ito ay karaniwang balbula ay binubuo ng pabahay (1), ang control spool (2), isang compression spring seating (3) at isang compression spring (4).

Sa pamamahinga, ang balbula ay karaniwang bukas, at ang likido ay maaaring dumaloy mula sa port P hanggang port P1. Ang presyon sa port P1 ay kasabay ng naroroon sa lugar ng spool sa tapat ng compression spring (4). Kapag ang presyon sa port p1 ay lumampas sa antas ng presyon na itinakda sa

Compression Spring (4) Ang control spool (2) ay gumagalaw sa posisyon ng control laban sa compression spring (4) at hawak ang set pressure sa port P1 na pare -pareho.

Kung ang presyon sa port P1 ay tumataas pa rin dahil sa mga panlabas na puwersa, ang control spool (2) ay inilipat pa rin patungo sa compression spring (4).

Sapat na likido pagkatapos ay dumadaloy sa tangke upang maiwasan ang anumang karagdagang pagtaas sa presyon. Ang silid ng tagsibol ay palaging pinatuyo sa tangke ng panlabas sa pamamagitan ng pagbabarena sa port t (y).

Istraktura ng ZDR 6 DPO ...- 40B

Mga Simbolo ng ZDR 6 DPO ...- 40B
