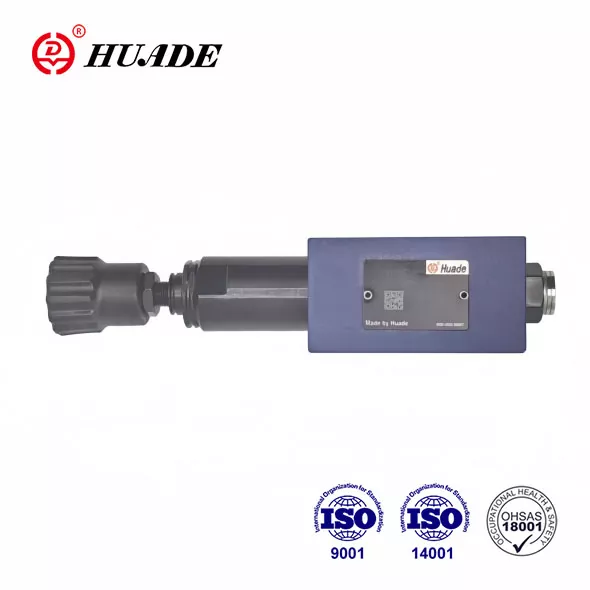

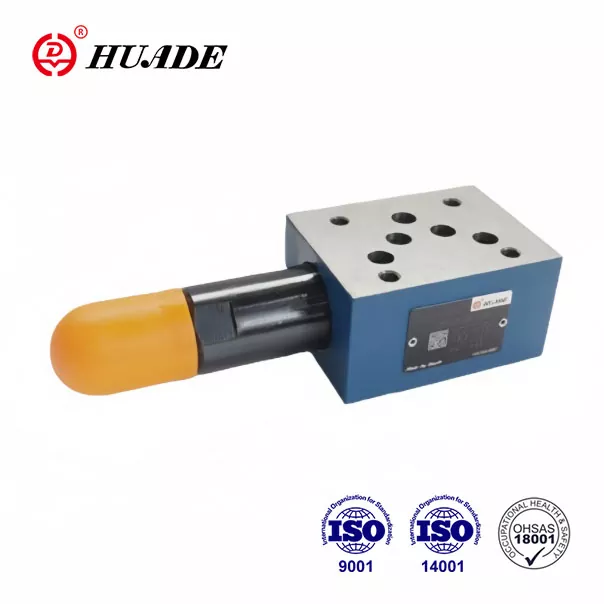

Huade® pressure reducing valve ZDR 10 D ay ginagamit upang bawasan ang presyon ng iba't ibang hydraulic system. Sila ay ganap na sumunod sa mga internasyonal na pamantayan. Ipinakilala ng Huade Hydraulic ang advanced na teknolohiya mula sa Rexroth dahil sa dalawang pangmatagalang kooperasyon mula 1979. Ganap na ginagamit ng Huade Hydraulic ang mga domestic resources upang makontrol ang mga gastos upang makapagbigay ng mga produktong hydraulic sa isang makatwirang presyo.
|
Timbang (kg) |
tinatayang.2.8 |
|
Pressure fluid |
Mineral oil (para sa NBR seal) o phosphate ester (para sa FPM seal) |
|
Saklaw ng presyon ng fluid-temperatura(℃) |
-30 hanggang +80 |
|
Saklaw ng lagkit(mm ²/s) |
10~800 |
|
Degree ng kontaminasyon ng likido |
magrekomenda ng filter na may minimum na rate ng pagpapanatili na β10 ≥ 75 |
|
Max.operating Pressure(inlet) (MPa) |
hanggang 31.5 |
|
Pangalawang presyon(output) (MPa) |
hanggang 2.5.hanggang 7.5,hanggang 15.0.hanggang 21.0 |
|
Back pressure port (MPa) |
hanggang 16.0 |
|
Max.flow (L/min) |
80 |
Mga Tampok:
▶ Disenyo ng sandwich na plato
▶ Pagbaba ng presyon sa mga port A, B o P
▶ 4 na elemento ng pagsasaayos
. Rotary knob
. Hex. tornilyo sa ulo na may proteksiyon na takip
. Nakakandadong rotary knob na may sukat
. Rotary knob na may sukat
▶ 4 na rating ng presyon
▶ opsyonal na check valve
▶ Porting pattern sa DIN 24 340, form A, ISO 4401at CETOP - RP 121H
Application:
Ang uri ng balbula ZDR 10 D ay ginagamit upang bawasan ang presyon ng system.
1. Seksyon at simbolo ng Pressure Reducing Valve ZDR 10 D
Ang pressure reducing valve type ZDR 10 D.. ay isang 3-way na direktang pinapatakbo na balbula ng disenyo ng sandwich plate na may function na pampaluwag ng presyon sa pangalawang bahagi.
Ang pressure reducing valve ay karaniwang binubuo ng housing (1), ang control spool (2), isang compression spring(3), at ang adjustment (4) pati na rin ang opsyonal na check valve.
Ang pangalawang presyon ay itinakda ng elemento ng pagsasaayos ng presyon (4).
Modelong 'OO'
Sa pamamahinga, ang balbula ay karaniwang bukas, at ang likido ay maaaring dumaloy nang walang harang mula sa port A1 hanggang sa port A2. Ang presyon sa port A2 ay kasabay sa pamamagitan ng control line (5) na nasa spool area sa tapat ng compression spring(3). Kapag ang pressure sa port A2 ay lumampas sa pressure level na itinakda sa compression spring (3), ang control spool (2) ay gumagalaw sa control position laban sa compression spring (3) at pinapanatili ang set pressure sa port A2 na pare-pareho.
Ang control pressure at pilot oil ay kinuha mula sa port A2 sa pamamagitan ng control line (5).
Kung ang presyon sa port A2 ay tumaas pa dahil sa mga panlabas na puwersa, ang control spool (2) ay ililipat pa patungo sa compression spring (3).
Nagiging sanhi ito ng isang daloy ng landas upang mabuksan sa port A2 sa pamamagitan ng control land(5) sa control spool (2) at housing (1) sa tangke(port TB). Ang sapat na likido ay dumadaloy sa tangke upang maiwasan ang anumang karagdagang pagtaas ng presyon.
Ang silid ng tagsibol (7) ay palaging pinatuyo sa tangke sa labas sa pamamagitan ng port TA.
Ang koneksyon ng pressure gauge(8) ay nagpapahintulot sa pangalawang presyon sa balbula na masubaybayan.
Posible lamang na magkasya ang isang check valve para sa libreng daloy sa mga port A2 hanggang A1 sa bersyon na 'DA'.
Mga modelong 'DP' at 'DB'
Sa modelong 'DP', ang presyon ay nabawasan sa port P1. Ang control pressure at ang pilot oil ay kinukuha sa loob mula sa port P1.
Sa modelong 'DB', ang presyon sa port P1 ay nabawasan, at ang pilot oil ay kinuha mula sa port B.
Pansin!
Kapag ang directional valve ay nasa inilipat na posisyon P sa A, ang presyon sa port B ay hindi dapat lumampas sa itinakdang pangalawang presyon. Kung hindi, ang presyon sa port A ay mababawasan.
Kung ginamit nang walang direksyong balbula, ang TA at TB ay dapat na magkakaugnay (hal. sa cover plate).
istraktura ng ZDR 10 DA1-50B/...YM
Mga simbolo ng ZDR 10 DP...-50B
