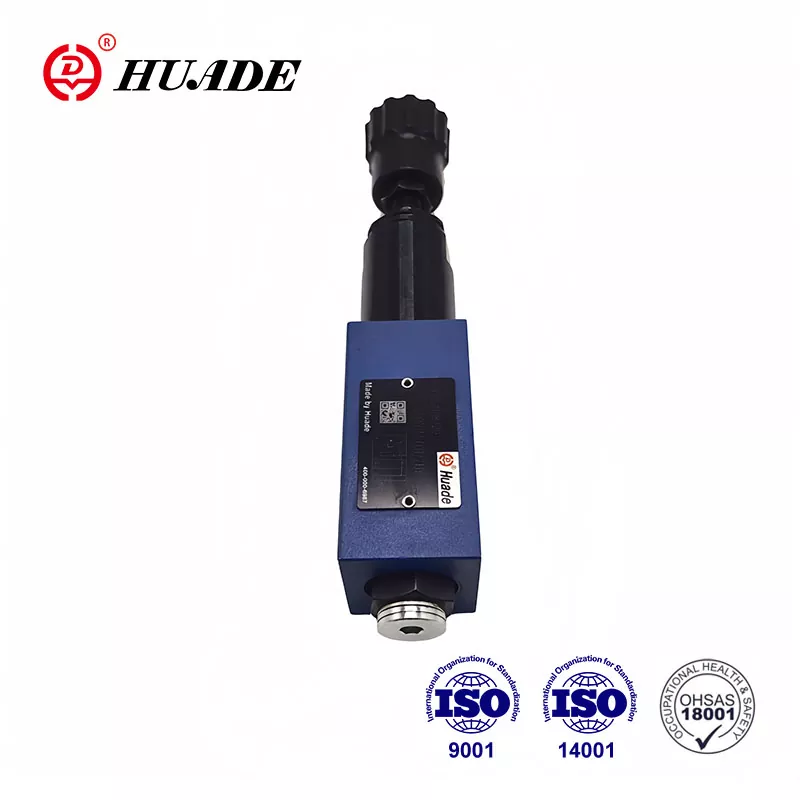

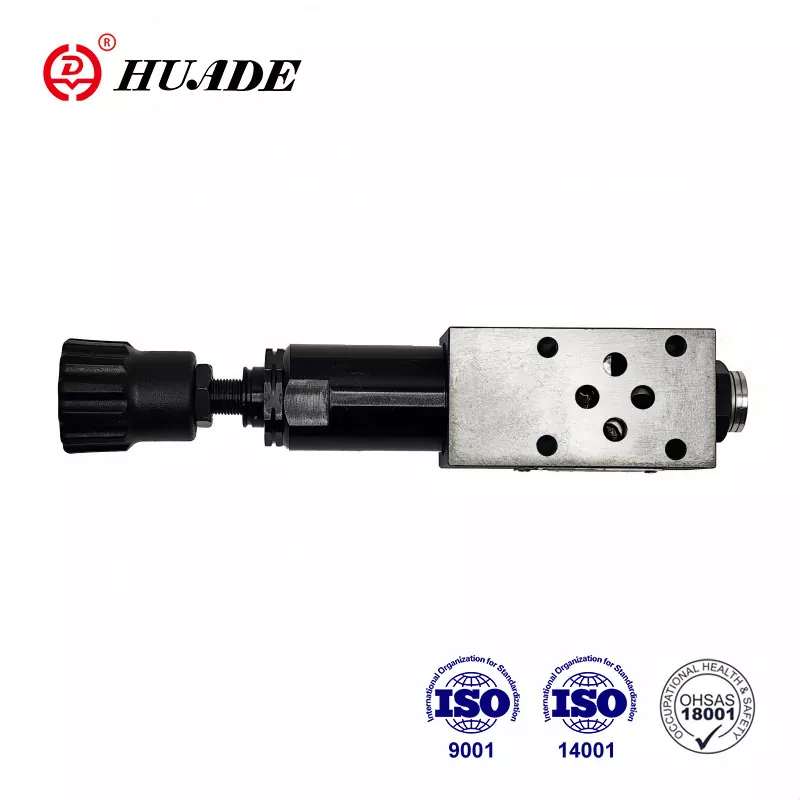

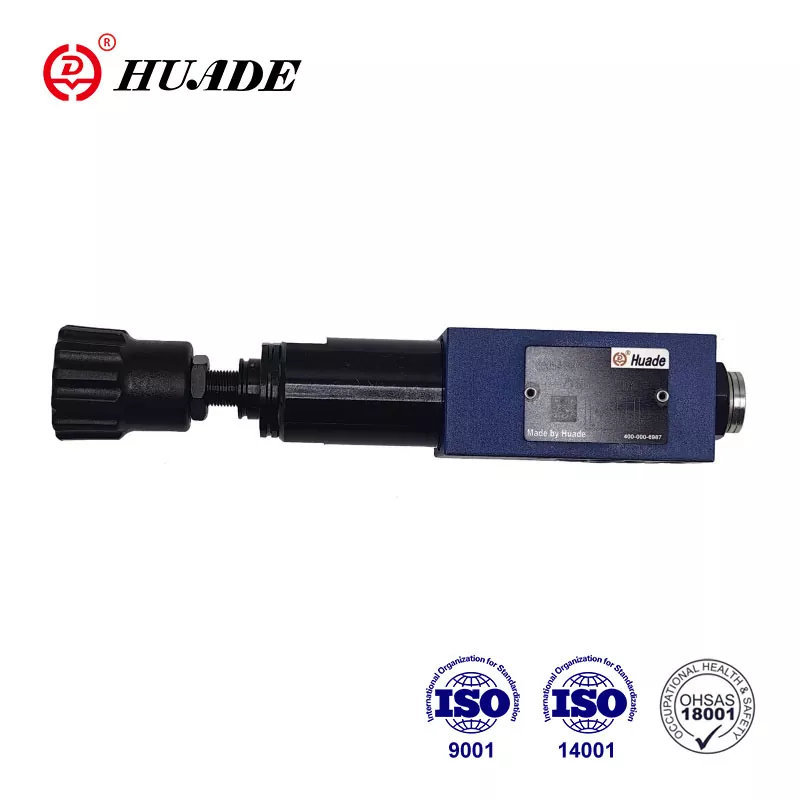

Ang pagbawas ng presyon ng balbula ZDR 6 d

Ang Huade Hydraulic ay itinatag noong 1979. Sa pamamagitan ng pagpapakilala ng teknolohiya mula sa Rexroth, ang Huade Hydraulic ay nabuo na ngayon sa pinakamalakas na tagagawa ng haydroliko ng China. Ang pagbawas ng presyon ng balbula ZDR 6 D ay maaaring palitan ang parehong serye ng mga produktong Rexroth. Mayroon itong 3 mga elemento ng pagsasaayos na may disenyo ng plate ng sandwich. Kumpara sa iba pang mga katulad na produkto, ang Huade® Pressure Reducing Valves ay may mas matatag na pagganap sa larangang ito. Ang Huade Hydraulic ay nakatuon sa pagiging praktiko habang pinapanatili ang isang tiyak na antas ng kalidad, upang ang mga produkto nito ay manalo ng malawak na pagkilala sa merkado na may mas mababang presyo.

Ang parameter ng produkto ng presyon ng pagbabawas ng balbula ZDR 6 d

Tampok ng produkto at aplikasyon ng pagbabawas ng presyon ng balbula ZDR 6 D

Mga Tampok:

▶ Disenyo ng Sandwich Plate

▶ 4 na mga rating ng presyon

▶ 3 Mga Elemento ng Pagsasaayos:

. Rotary knob

. Manggas na may heksagon at proteksiyon na takip

. Lockable rotary knob na may scale

▶ Ang pagbawas ng presyon sa mga port a, b o p

▶ Suriin ang balbula, opsyonal

▶ Porting pattern sa DIN 24 340, Form A, ISO 4401 at Cetop - RP 121H

Application:

Ang pagbawas ng presyon ng uri ng balbula ZDR 6 D ay ginagamit upang mabawasan ang presyon ng system.

1. Seksyon at Simbolo ng Pressure Reducing Valve ZDR 6 D

Ang pagbawas ng presyon ng mga balbula ay uri ng ZDR 6 D .. ay 3-way na direktang pinatatakbo na presyon na binabawasan ang mga balbula ng disenyo ng sandwich plate na may isang function na pang-presyon sa pangalawang panig. Ang presyon na binabawasan ang balbula ay karaniwang binubuo ng pabahay (1), ang control spool (2), isang compression spring (3) at ang elemento ng pagsasaayos (4) pati na rin sa isang opsyonal na balbula ng tseke.

Ang pangalawang presyon ay itinakda ng elemento ng pagsasaayos ng presyon (4).

Modelong "Zdr6da '

Sa pamamahinga, ang balbula ay karaniwang bukas, at ang likido ay maaaring dumaloy mula sa port A hanggang port A1. Ang presyon sa port A1 ay kasabay ng parehong control line na naroroon sa lugar ng spool sa tapat ng compression spring (3). Kapag ang presyon sa port A1 ay lumampas sa antas ng presyon na itinakda sa compression spring (3) ang control spool (2) ay gumagalaw sa posisyon ng control laban sa compression spring (3) at hawak ang set pressure sa Port A1 na pare -pareho.

Ang control pressure at pilot oil ay kinuha mula sa port A1 sa pamamagitan ng control line.

Kung ang presyon sa port A1 ay tumataas pa rin dahil sa mga panlabas na puwersa, ang control spool (2) ay inilipat pa rin patungo sa tagsibol ng compression (3).

Nagdudulot ito ng isang landas ng daloy na mabubuksan sa Port A1 sa pamamagitan ng control land (9) sa control spool (2) sa tangke. Ang sapat na likido pagkatapos ay dumadaloy sa tangke upang maiwasan ang anumang karagdagang pagtaas sa presyon.Ang silid ng tagsibol (7) ay palaging pinatuyo sa tangke ng panlabas sa pamamagitan ng pagbabarena (6) sa port t (y).

Ang isang koneksyon sa presyon ng presyon (8) ay nagpapahintulot sa pangalawang presyon sa balbula na susubaybayan.

Posible lamang na magkasya sa isang balbula ng tseke para sa libreng daloy sa mga port a1 hanggang sa isang bersyon na 'DA'

Mga Modelo 'DP' at 'DB'

Sa modelo ng 'DP', ang presyon ay nabawasan sa port P1. Ang control pressure at ang pilot oil ay kinuha sa loob mula sa port P1.

Sa modelo ng 'DB', ang presyon sa port P1 ay nabawasan, at ang pilot oil na kinuha mula sa Port B.

Pansin!

Sa Model DB, dapat itong matiyak, na ang presyon sa port B ay hindi mas mataas kaysa sa set pressure kapag ang direksyon ng balbula ay nasa posisyon P sa A. kung hindi man, ang presyon sa port A ay mababawasan.

Istraktura ng ZDR 6 DA1-40B

Mga Simbolo ng ZDR 6 DP ...- 40B
